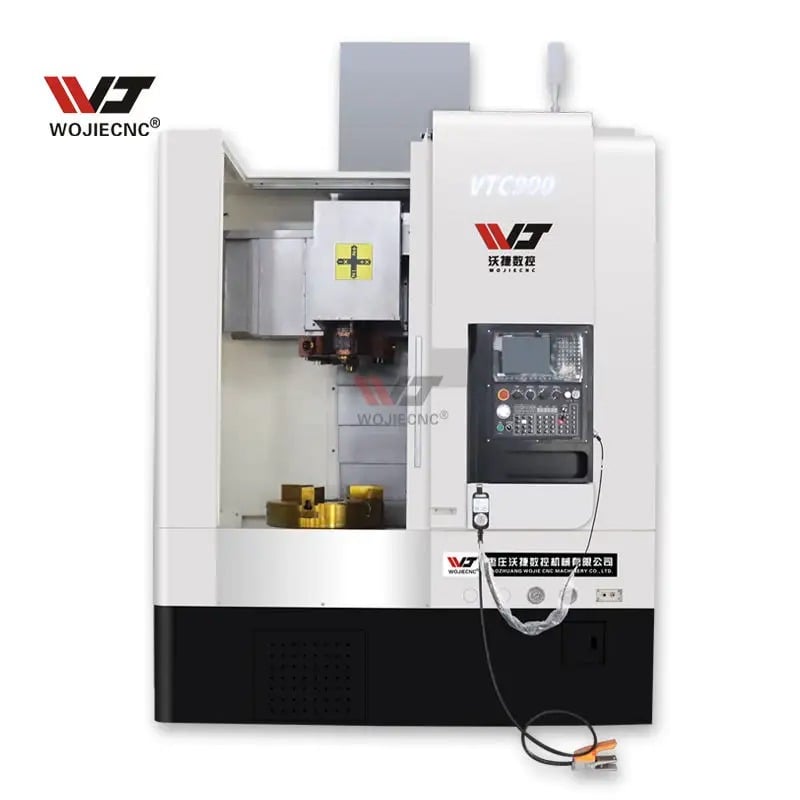

Een CNC verticale draaibank vertegenwoordigt een van de meest kritieke investeringen in zware productie en precisie-engineering. Bij het bewerken van componenten met een grote diameter is de stabiliteit van een CNC verticale draaibank absoluut essentieel om kwaliteit, nauwkeurigheid en veiligheid tijdens het snijproces te garanderen. De uitdaging om stijfheid te behouden bij het hanteren van zeer zware werkstukken vereist een geavanceerd constructieontwerp en geavanceerde mechanische functies die naadloos samenwerken om trillingen, vervorming en thermische vervorming te voorkomen.
Begrijpen hoe een CNC verticale draaibank bereikt stabiliteit tijdens het snijden van grote diameters onthult de ingewikkelde wisselwerking tussen machineontwerp, spindeltechnologie, werkstukopspanningssystemen en snijparameters. Fabrikanten en machinewerkplaatsen moeten deze stabiliteitsmechanismen begrijpen, omdat onvoldoende stijfheid leidt tot een slechte oppervlakteafwerking, afwijkingen in afmetingen, breuk van snijgereedschap en langere cyclustijden, wat direct van invloed is op de winstgevendheid. Deze uitgebreide gids verkent de technische principes en ontwerpkenmerken die een CNC verticale draaibank nauwkeurigheid en betrouwbaarheid leveren, zelfs onder de meest veeleisende snijomstandigheden voor grote diameters.
Structureel ontwerp en funderingsengineering voor de starheid van een CNC-verticale draaibank
Zwaar uitgevoerde basis- en kolomconstructie
De basis van elke hoogpresterende CNC verticale draaibank begint met een robuuste structurele engineering. De basis van een CNC verticale draaibank moet worden ontworpen als een massief, versterkt gietstuk dat snijkrachten gelijkmatig verdeelt en vervorming weerstaat. Moderne CNC verticale draaibank systemen maken gebruik van meerdere ribstructuurpatronen binnen het gietstuk om de stijfheid te vergroten zonder overmatig gewicht toe te voegen, waardoor de machine schokbelastingen en trillingen die inherent zijn aan snijbewerkingen voor grote diameters kan opnemen. De kolom van een CNC verticale draaibank vormt het primaire belastingspad voor spindelkrachten, gereedschapsdruk en werkstukgewicht, en vereist daarom constructie uit gietijzer of geassembleerd staal met uitzonderlijke mechanische dempingseigenschappen.
Een CNC verticale draaibank ontworpen voor snijden met grote diameter kenmerkt zich meestal door een hoge kolom die ver boven het tafeloppervlak uitsteekt, geplaatst om overhang en vervorming tijdens het inwerken van de tool tot een minimum te beperken. Ingenieurs berekenen de kolomhoogte, -diameter en -wanddikte op basis van maximale snijkrachten, vereisten voor thermische uitzetting en dynamische belastingspatronen. De basisafmeting van een CNC verticale draaibank moet ook voldoende groot zijn om het zwaartepunt te verlagen en de stabiliteit te maximaliseren wanneer externe snijkrachten op het roterende werkstuk inwerken. Juiste nivellering en funderingsvoorbereiding blijven cruciaal, omdat zelfs minimale misuitlijning de inherente stijfheid van de CNC verticale draaibank ontwerp biedt.
Spindellagerystemen en thermisch beheer
De spindel van een CNC verticale draaibank vormt het mechanische hart van het systeem, en het lagerontwerp beïnvloedt direct de algehele machinestabiliteit. Hoogprecisie-rollagerelementen die in een CNC verticale draaibank worden gebruikt, moeten radiale en axiale belastingen kunnen opnemen terwijl ze nauwe toleranties en minimale runout behouden. De meeste moderne CNC verticale draaibank systemen maken gebruik van vooraf geladen hoekcontactlagers die in specifieke configuraties zijn geplaatst om speling in de lagers te elimineren en belastingen over meerdere contactpunten te verdelen. Thermische stabiliteit is eveneens cruciaal, omdat warmte die tijdens bewerkingen met grote diameter wordt gegenereerd, leidt tot uitzetting van de as en omliggende onderdelen, wat mogelijk de nauwkeurigheid en stabiliteit van de CNC verticale draaibank .
Geavanceerd CNC verticale draaibank modellen integreren actieve koelsystemen die temperatuurgecontroleerde olie of water door asdoorgangen circuleren, waardoor constante thermische omstandigheden worden gehandhaafd en de asgeometrie behouden blijft. De asconus en het trekmechanisme dat in een CNC verticale draaibank nauwkeurig bewerkt moeten zijn om herhaalbare gereedschapspositionering te garanderen en run-out te minimaliseren, wat anders trillingen kan veroorzaken. De lagervoorspanning in een CNC verticale draaibank moet zorgvuldig gebalanceerd zijn, omdat te veel voorspanning warmteproductie verhoogt en de levensduur van de lagers verkort, terwijl onvoldoende voorspanning speling toelaat, wat de snijstabiliteit en de kwaliteit van de oppervlakteafwerking tijdens bewerkingen met grote diameter aantast.
Geavanceerde werkstukopspan- en klemmechanismen
Klemkraan- en colletontwerp voor werkstukken met grote diameter
Veilige werkstukopspanning vormt de basis van stabiliteit bij elke CNC verticale draaibank wordt gebruikt voor snijden van werkstukken met grote diameter. Een CNC verticale draaibank gebruikt doorgaans ofwel een hydraulische klemkraan of een colletsysteem voor grote diameter, ontworpen om het werkstuk met voldoende kracht vast te grijpen om de snijkrachten te weerstaan, terwijl concentriciteit en run-out binnen nauwe toleranties worden gehandhaafd. De klemkaken van een CNC verticale draaibank moeten de druk gelijkmatig over het oppervlak van het werkstuk verdelen om slip en vervorming te voorkomen, die anders trillingen of uitlijningsfouten tijdens de sniencyclus zouden kunnen veroorzaken. Moderne CNC verticale draaibank klemkranen zijn uitgerust met nauwkeurig geslepen kakenoppervlakken en geharde onderdelen die herhaalde klemcycli weerstaan zonder slijtage of achteruitgang.
De asinterface van de klemkraan op een CNC verticale draaibank moet zijn ontworpen om doorbuiging onder klemdruk en snijbelasting tot een minimum te beperken. Werkstukken met grote diameter stellen unieke uitdagingen, omdat hun gewicht sterk toeneemt met de diameter, wat vereist dat de CNC verticale draaibank klemkraag om een grotere klemkracht uit te oefenen en de spindellagers om de extra belasting op te vangen. De hydraulische druk voor een CNC verticale draaibank klemkraag moet worden geoptimaliseerd om voldoende grip te bieden zonder vervorming van het werkstuk of beschadiging van precisieoppervlakken te veroorzaken. De run-out-tolerantie van een correct geconfigureerd CNC verticale draaibank klemkraagsysteem blijft doorgaans onder de 0,005 inch, wat garandeert dat werkstukken met grote diameter concentrisch draaien en gedurende de gehele bewerking consistente snijomstandigheden leveren.
Ondersteuning van het werkstuk en configuratie van de staartbank
Veel CNC verticale draaibank toepassingen profiteren van aanvullende ondersteuningssystemen die doorbuiging van het werkstuk verminderen en de algehele machinestabiliteit verbeteren. Een draaiend punt of ondersteuningslager gemonteerd in de CNC verticale draaibank staartbank kan radiale ondersteuning bieden voor lange of dunwandige werkstukken, waardoor doorbuiging en trillingen worden voorkomen die anders de oppervlakteafwerking en dimensionele nauwkeurigheid zouden aantasten. CNC verticale draaibank de steunpunt moet stijf op de machinebasis zijn gemonteerd en nauwkeurig zijn uitgelijnd met de aslijn van de spindel om effectieve ondersteuning te garanderen zonder run-out of misuitlijning te veroorzaken. Sommige geavanceerde CNC verticale draaibank systemen zijn voorzien van automatische ondersteuningsaanpassing die een constante speling handhaaft terwijl het werkstuk draait en de snedekrachten variëren.
Programmeerbare positiebepaling van de ondersteuning in een CNC verticale draaibank stelt operators in staat de ondersteuningsinschakeling tijdens verschillende snijfasen te optimaliseren: de ondersteuningskracht wordt verlaagd wanneer deze niet nodig is en verhoogd wanneer de snedekrachten pieken. De mechanische koppeling tussen het werkstuk en het ondersteuningssysteem in een CNC verticale draaibank moet zo zijn ontworpen dat vervorming tot een minimum wordt beperkt, terwijl vrije rotatie en eenvoudige in- en uitlading van het onderdeel worden gewaarborgd. Een juiste ondersteuningsvormgeving in een CNC verticale draaibank kan snijgeïnduceerde trillingen met 40 procent of meer verminderen, wat direct leidt tot een betere oppervlakteafwerking en een langere gereedschapslevensduur bij bewerkingen van grote diameter.
Optimalisatie van snijparameters en strategie voor machinebesturing
Coördinatie van spindelsnelheid en voedingssnelheid
De stabiliteit van een CNC verticale draaibank tijdens snijden met grote diameter hangt kritiek af van de keuze van geschikte spindelsnelheden en voedingssnelheden die beheersbare snijkrachten genereren. Te hoge spindelsnelheid op een CNC verticale draaibank kan gyroscopische effecten en trillingen veroorzaken, met name bij het bewerken van werkstukken met grote diameter die een hoge traagheid en complexe krachtvectoren vertonen. Moderne CNC verticale draaibank besturingssystemen maken gebruik van adaptieve algoritmes die snijkrachten in real-time bewaken en automatisch de spindelsnelheid en voedingssnelheid aanpassen om stabiliteit te behouden en productiviteit te maximaliseren binnen veilige bedrijfsparameters. De relatie tussen snijsnelheid, voedingssnelheid en snediepte op een CNC verticale draaibank bepaalt de grootte van de snijkrachten die worden overgedragen naar de spindellagers, de spanklem en de machineconstructie.
Geavanceerd CNC verticale draaibank operators begrijpen dat lichte, frequente doorgangen vaak betere stabiliteit opleveren dan zware, zeldzame doorgangen bij het werken met componenten met grote diameter. De geometrie van het snijgereedschap dat wordt gekozen voor een CNC verticale draaibank bewerking beïnvloedt ook de krachtgrootte en -verdeling; positieve freeshoek en een geoptimaliseerde gereedschapsneusstraal verminderen de snedruk en warmteontwikkeling, terwijl de stabiliteitsmarge van het CNC verticale draaibank systeem aanzienlijk verbeterd wordt. Het type koelvloeistof en de toeleveringsmethode beïnvloeden sterk de thermische stabiliteit van een CNC verticale draaibank door de temperatuurstijging te beheersen en werkstukuitzetting te voorkomen, die anders zou leiden tot ongelijkmatigheid en instabiliteit.
Real-time trillingbewaking en adaptieve regeling
Contemporain CNC verticale draaibank systemen integreren trillingsensoren en regelalgoritmen die indicatoren van instabiliteit detecteren en automatisch correcties aanbrengen om de bewerkingsomstandigheden binnen optimale bereiken te handhaven. Een CNC verticale draaibank systeem met trillingbewaking kan gereedschapsslijtage, verslechtering van de spindellagers of probleem met de werkstukopspanning identificeren voordat deze leiden tot afmetingsfouten of verslechtering van de oppervlaktekwaliteit. Het terugkoppelingssysteem in een CNC verticale draaibank vergelijkt continu de werkelijke machine-reactie met vooraf geprogrammeerde stabiliteitsdrempels en voert correctieve maatregelen uit, zoals vermindering van de aanvoersnelheid, aanpassing van de spindelsnelheid of wijziging van de koelvloeistofstroom, om de optimale snijstabiliteit te herstellen.
Voorspellende onderhoudsmogelijkheden die zijn ingebouwd in moderne CNC verticale draaibank software gebruiken trillingspatronen om slijtage van componenten te voorspellen en preventief onderhoud in te plannen voordat catastrofale storingen optreden. De CNC verticale draaibank besturingsstrategie moet machinestijfheid prioriteren door operationele parameters continu te optimaliseren op basis van realtime feedback van belastingssensoren in de spindel, temperatuursensoren en trillingsversnellingsmeters die over de gehele machineconstructie zijn geplaatst. Deze intelligente besturingsaanpak zorgt ervoor dat de CNC verticale draaibank binnen zijn stabiliteitsomvang blijft opereren terwijl hij maximale productiviteit en precisie levert bij bewerkingen met grote diameter.
Veelgestelde vragen
Welke specifieke lager types worden gebruikt in CNC verticale draaibankspindels?
De meest moderne CNC verticale draaibank spindels gebruiken voorbelaste hoekcontactkogellagers, vaak in tandem- of duplexconfiguraties om radiale en axiale belastingen efficiënt te verdelen. Hoogprecisie keramische hybride lagers worden in steeds meer premium CNC verticale draaibank modellen gebruikt omdat ze een superieure snelheidscapaciteit, lagere warmteontwikkeling en een langere levensduur bieden vergeleken met traditionele stalen lagers. De specifieke lageropstelling in een CNC verticale draaibank hangt af van het vermogen van de machine, het maximale spindelsnelheid en de verwachte snijbelastingen tijdens bewerkingen met grote diameter.
Hoe beïnvloedt de keuze van snijvloeistof de stabiliteit van een CNC-verticale draaibank?
De keuze van snijvloeistof beïnvloedt aanzienlijk de thermische stabiliteit van een CNC verticale draaibank door de warmteafvoer, de werkstuktemperatuur en de materiaaleigenschappen tijdens het snijproces te beïnvloeden. Synthetische snijvloeistoffen die in een CNC verticale draaibank bieden doorgaans superieure koeling en smering in vergelijking met minerale oliën, waardoor thermische vervorming wordt verminderd en dimensionale stabiliteit wordt behouden tijdens bewerkingen met grote-diameter gereedschappen. Overstromingskoelsystemen leveren het snijvloeistof rechtstreeks naar de snijzone in een CNC verticale draaibank , terwijl door-de-spindel-leveringssystemen het vloeistof efficiënter positioneren op de interface tussen gereedschap en werkstuk voor maximale thermische controle.
Kan de stabiliteit van een CNC-verticale draaibank worden aangetast door de leeftijd van de machine?
Ja, een verouderende CNC verticale draaibank ondergaat geleidelijk verlies van structurele stijfheid als gevolg van lagerversleten, effecten van thermische cycli en opgehoopte spanning in gietstukken, wat geleidelijk de algehele machine-stabiliteit en snauwprecisie kan verminderen. Preventief onderhoudsprogramma’s die onder andere lagervervanging, spindelhergrinding en herhorizontaalstellen van de basis omvatten, kunnen een CNC verticale draaibank herstellen naar bijna oorspronkelijke stabiliteitskenmerken, zelfs na jarenlang intensief productiegebruik. Regelmatig inspecteren van de CNC verticale draaibank basis-, kolom- en spindelmontage stellen operators in staat om vroegtijdig instabilliteit te detecteren en corrigerende maatregelen te nemen voordat kwaliteitsproblemen optreden tijdens bewerkingen met grote diameter.
