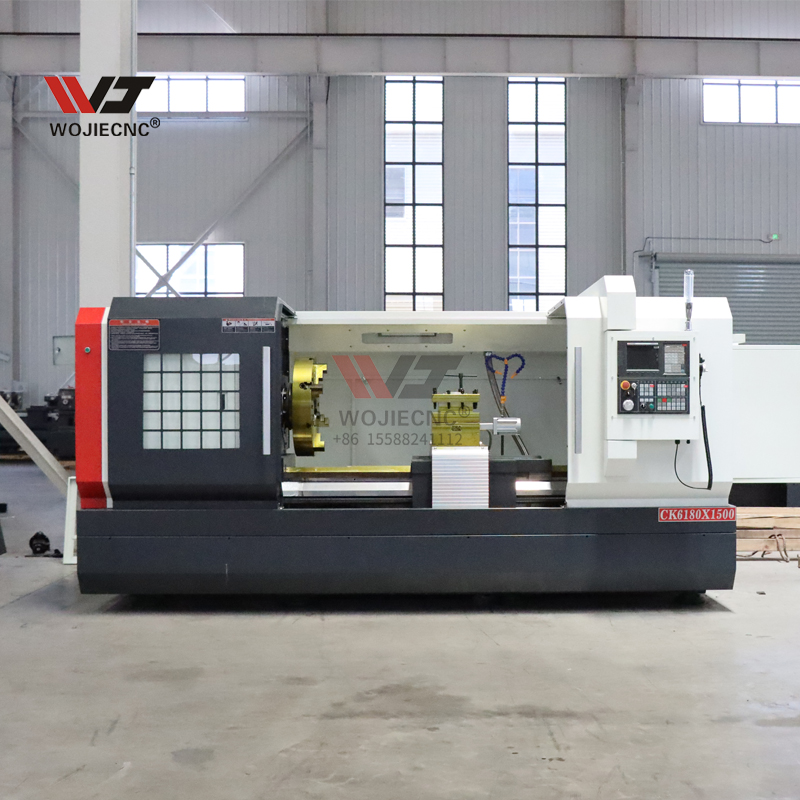

Hogesnelheids horizontale CNC-draaibank- en freesmachine CK6180 met Fanuc- en Siemens-besturing, nieuw met GSK-lagerkerncomponenten
- Beschrijving
- Specificaties
- Gedetailleerde Afbeeldingen
- Bedrijfsintroductie
Omschrijving:
Producttoepassing
1) De machine is voorzien van een vlakke bedplaat, brede en harde geleidingen en volledig gesloten, veilige bescherming. De esthetisch aantrekkelijke machine is volledig uitgerust, zeer betrouwbaar en garandeert hoge stijfheid en precisie, eenvoudige bediening en goede veiligheid.

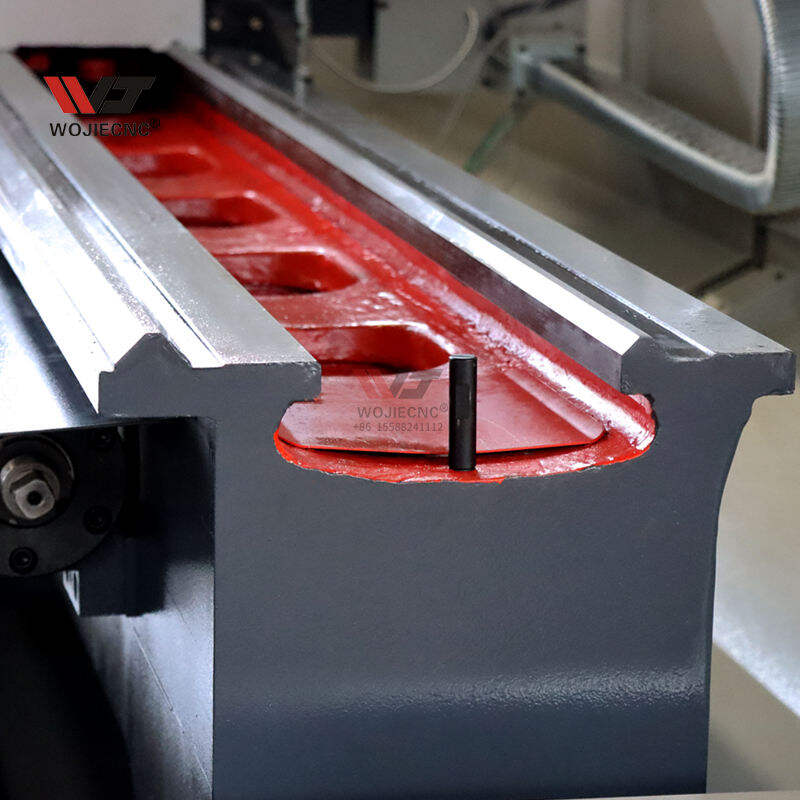

2) Zoals geïmplementeerd met geïntegreerde bedvoeten en een geharde ultrasone geleiding, beschikt deze machine over een hoge stijfheid en perfecte precisie. Het bed, de bedvoeten, de spindeldoos en de wagen, enz. zijn allemaal vervaardigd uit hoogwaardig gietwerk. Via eindige-elementenanalyse zijn de verstijvingsbanden redelijk ingedeeld, waardoor de bewerkingscapaciteit van de machine is verbeterd.
3) Er zijn twee soorten schroefdoosuitrusting beschikbaar om uit te kiezen, zoals: tweetraps versnellingsbak met verschillende snelheden en enkelvoudige spindelsnelheidsinstellingen, die voldoen aan de eisen van klanten die een machine met groot koppel en snelle bewerking nodig hebben, enz. De spindellagers zijn aangekocht bij de Japanse NSK-precisielagers, en er is keuze uit FANUC-servomotoren.
4) Er zijn rijinstelgereedschappen beschikbaar om uit te kiezen, waarmee de hoogte van de gereedschapsmiddens eenvoudig kan worden aangepast en die ook geschikt zijn voor de diverse gereedschappen die bij de bewerking worden gebruikt.
5) Aangezien de machine een modulair ontwerp heeft, kunnen naast de spindelhoofdkast en het CNC-systeem ook mandrels als handvat en een 10- of 12-inch hydraulische spanklem met handvat door de klant worden gekozen; gereedschapsdragers zoals 4-posities, 6- of 8-posities horizontale krachtgereedschapsdragers of rijgereedschapsdragers; lijmvoorraad zoals handvat of hydraulische lijm, naar keuze op basis van de eisen van de klant. Bovendien kunnen we op verzoek een eenvoudige stangvoorraadtransporteur leveren.
6) Deze machines zijn uitgerust met een volledig omsloten, veilige bescherming. Omdat het bedieningspaneel is geïntegreerd in de trekklep, beweegt het bedieningspaneel samen met de deur, waardoor de bediening praktischer wordt.
Specificaties:
| Artikelen | Specificatie | Eenheid | CK6180 |
| De capaciteit | Draaibereik op het bed | Mm | φ800 |
| Draaibereik in dwarsrichting | Mm | φ550 | |
| Afstand tussen de centra | Mm | 1500/2000/3000 | |
| Breedte van de bedvorm | Mm | 550 | |
| Maximale belastingcapaciteit | T | 3 | |
| Spil | Borenspindel | Mm | φ104 |
| Conische asdiameter | - | Metrisch Φ120 / MT5 | |
| Type spilneus | - | A2-11 | |
| Spindelsnelheid, metingen | - | Handmatige apparatuur met 3-trapsversnelling | |
| Spindelsnelheid | Rpm | 10-1000 | |
| Chuck grootte | Mm | φ315 | |
| Type schok | - | 3 – De handmatige klem | |
| TORRET | Turrettype | - | NC 4-positiesdraaitoren |
| Grootte van de gereedschapshandgreep | Mm | 12:32 | |
| Vervoer | Verplaatsing X-as | Mm | 420 |
| Verplaatsing Z-as | Mm | 1350/1850/2850 | |
| Snelle loop-snelheid X-as | Mm/min | 4000 | |
| Snelle bewegingssnelheid langs de Z-as | Mm/min | 6000 | |
| Staart | Diameter van de contrapuntboorhouder | Mm | φ100 |
| Taper van de contrapuntboorhouder | - | MT5 | |
| Verplaatsingsbereik van de contrapuntboorhouder | Mm | 250 | |
| Motoren | Hoofdspindelmotor | KW | 11 |
| Motorkoelvloeistofpomp | KW | 0.125 | |
| Afmetingen | Breedte × hoogte | Mm | 1850:1900 |
| Lengtegraad | Mm | 3900/4400/5400 | |
| Gewicht | Nettogewicht | T | 4.3/4.7/5.4 |
Standaard accessoires:
1. Volledig koelvloeistofsysteem, klaar voor gebruik
2. Volledig smeringssysteem, klaar voor gebruik
3. LED-werklamp
4. 10"-drieklauwse handklamp
5. Elektrische gereedschapsdrager voor 4 gereedschappen
6. Handmatige staartstock
7. Gereedschapskist en gereedschap
8. GSK-besturing
Optionele accessoires:
1. Automatisch voedingsapparaat voor lange stangwerkstukken
2. Spaantransporteur
3. Hydraulische spanklem, hydraulische station, roterende cilinder (massief type of hol type)
4. Steunbrug
5. Volgbrug
6. elektrische gereedschapsdrager voor 6 gereedschappen
7. Siemens/Fanuc-besturing
Gedetailleerde afbeeldingen:
 |
|
|

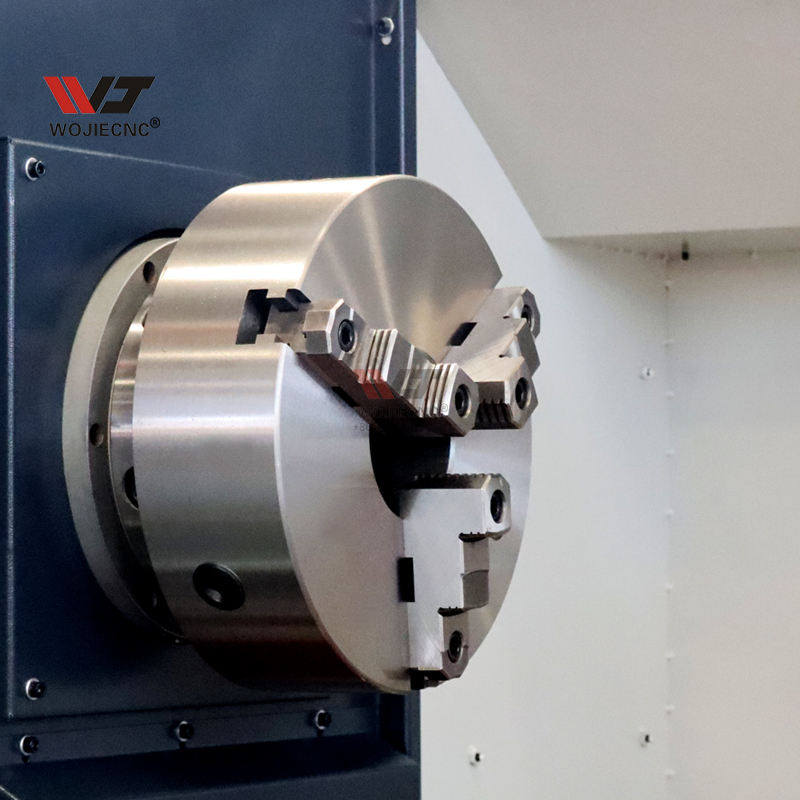

Spindel- en spanklemassemblage
Deze afbeelding toont de spindel en de 3-kleppen handspanklem van de CK6180 CNC-draaibank. De spindel heeft een boring met een diameter van φ104 mm en een conus van MT5, terwijl de φ315 mm spanklem een veilige opspanning biedt voor zware werkstukken tot 3 ton.
|

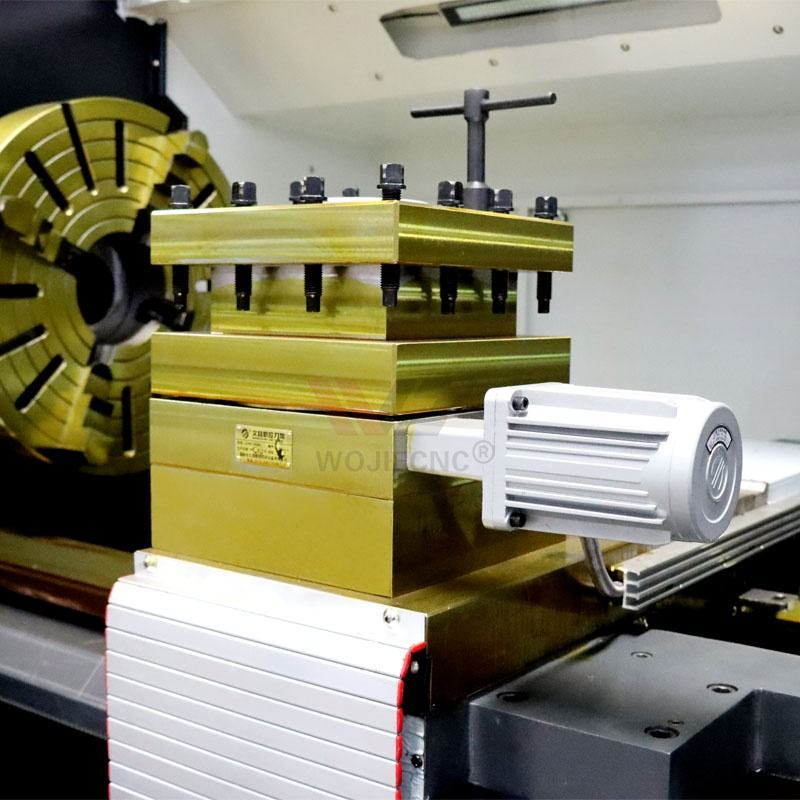

Torenaandrijving en gereedschapssteun
Dit is de NC 4-positiesdraaitoren met een gereedschaphandvatmaat van 12:32. Het maakt snelle gereedschapswisselingen en efficiënte bewerkingsoperaties mogelijk, wat bijdraagt aan een hoge productiviteit bij draaibewerkingen.
|
|
|
 |
|

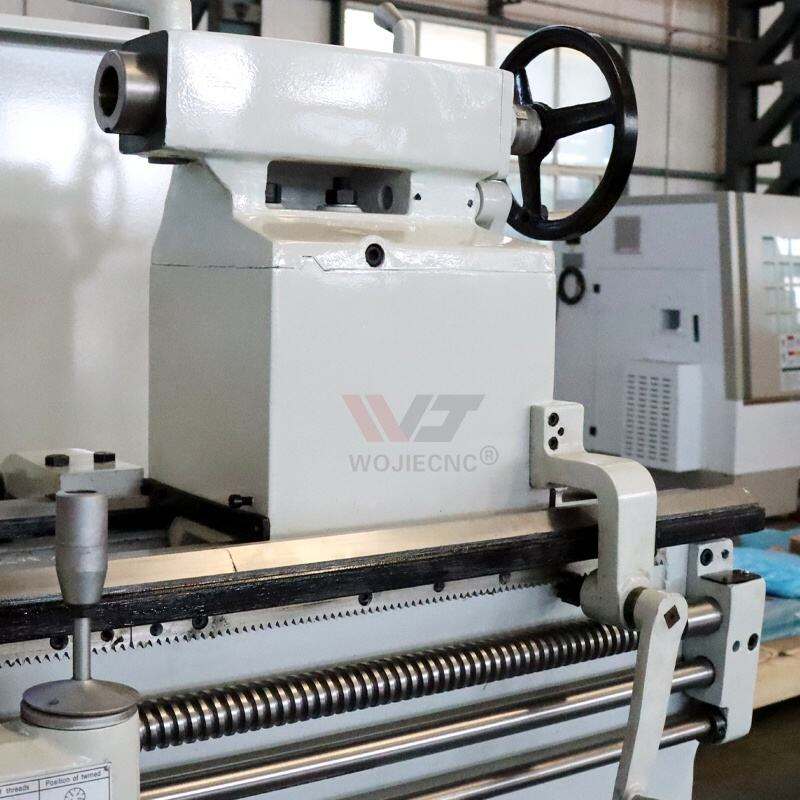

Afstelstaartstukmontage
De afstelstaartstukmontage bestaat uit een spindel met een diameter van φ100 mm, een MT5-conus en een verplaatsingsbereik van 250 mm. Het biedt stabiele ondersteuning voor lange werkstukken tijdens de bewerking, wat precisie en stijfheid waarborgt.
|

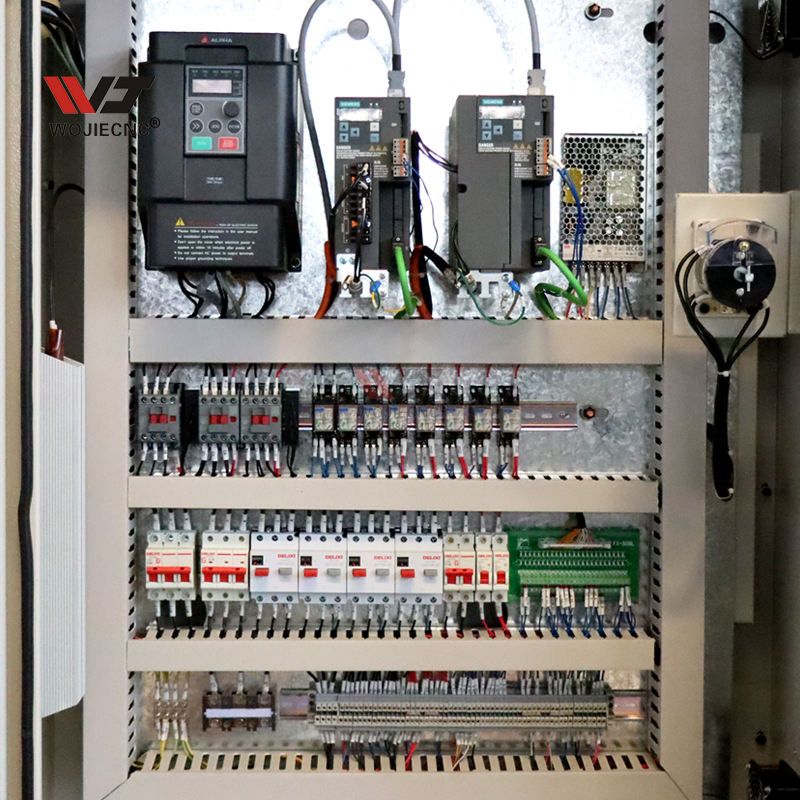

Elektrische schakelkast
Dit is de machine elektrische schakelkast , die de aandrijving van de hoofdspindelmotor, de koelvloeistofpomprelais en de PLC-componenten herbergt. Het zorgt voor betrouwbare stroomverdeling en stabiele werking van het automatiseringssysteem van de draaibank.
|
