X5036 Hoge-nauwkeurigheid handmatige zwaarbelaste grote verticale knie-type freesmachine, prijs
|
Artikel |
Specificatie |
|
Type |
Verticaal |
|
Bewerkingscapaciteit |
Zware uitvoering |
|
Tafelverplaatsing (X) |
1020 mm |
|
Tafelverplaatsing (Y) |
300 mm |
|
Tafelverplaatsing (Z) |
410 mm |
|
Spindelconus |
7:24 50# |
|
Slijpsnelheidsbereik |
30 - 1500 toeren per minuut |
|
Gewicht |
3370 kg |
|
Garantie |
2 Jaar |
|
Max. tafellast |
750 Kg |
|
Plaats van herkomst |
Shandong, China |
- Beschrijving
- Specificaties
- Gedetailleerde Afbeeldingen
- Bedrijfsintroductie
Omschrijving:

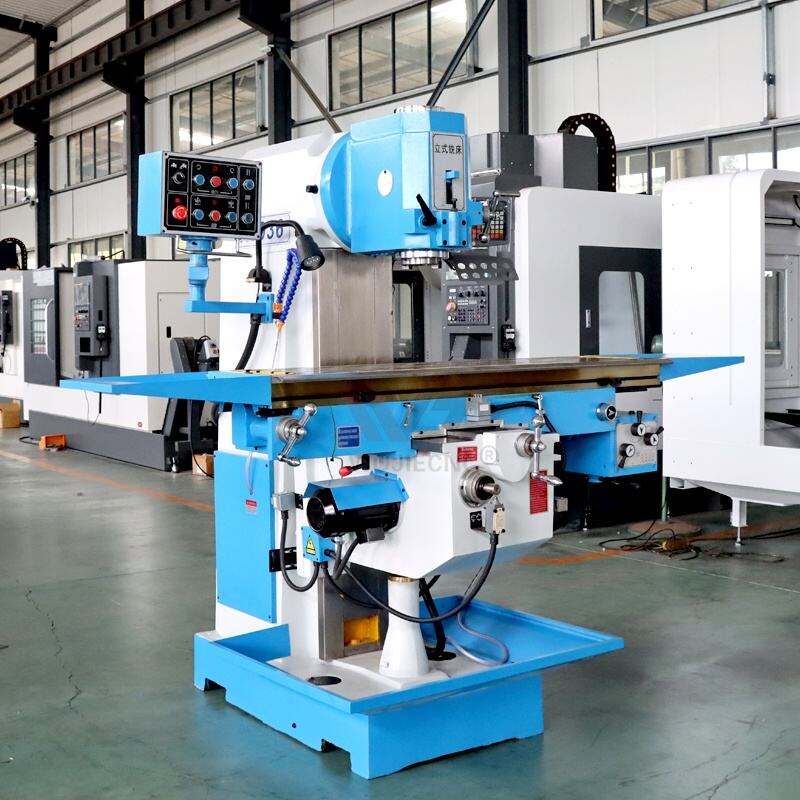

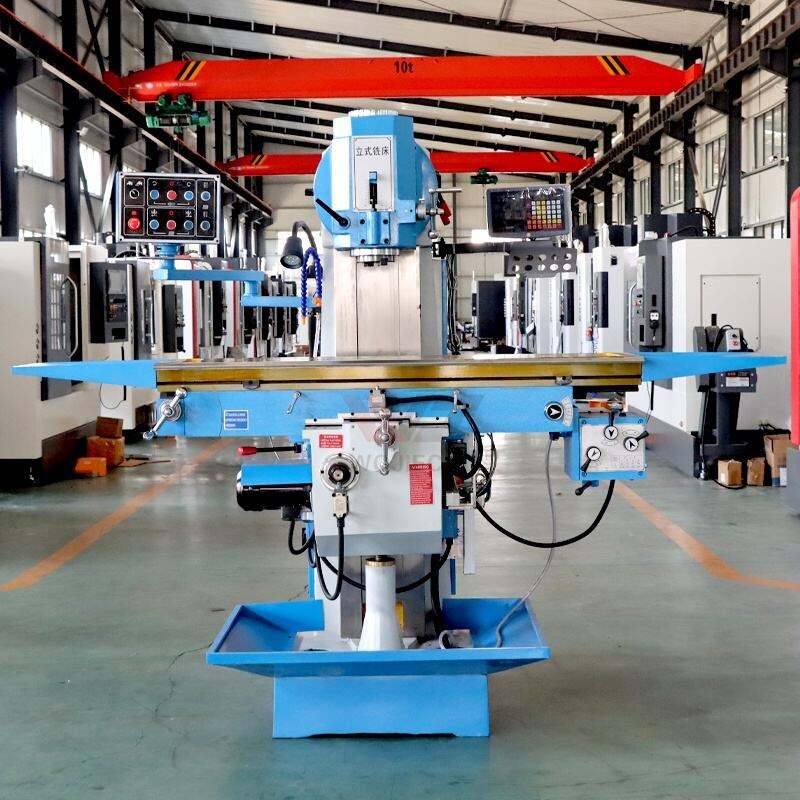

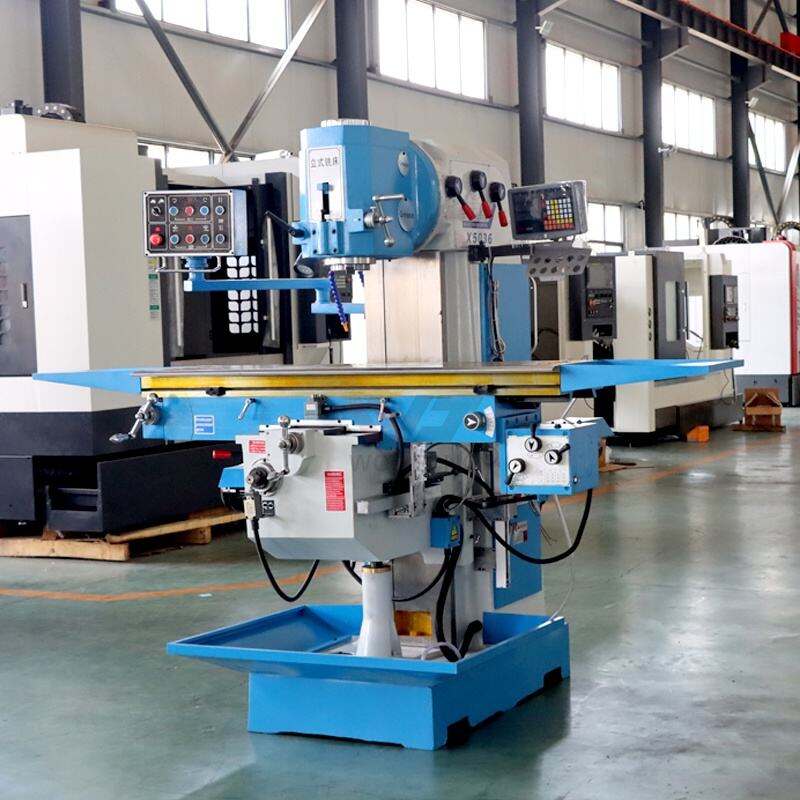

X5036 Verticale knietype freesmachine:
Model X5036 verticale knietype freesmachine is geschikt voor het frezen van vlakken, hellende vlakken, hoekvlakken en groeven met behulp van schijffreesgereedschap, hoekfreesgereedschap, gevormd freesgereedschap en frontale metaalfreesgereedschappen. Wanneer de machine is uitgerust met een indexeerinrichting, kan deze ook tandwielen, frezen, spiraalgroeven, nokken en tandwielen frezen.
Het verticale freeskop kan ±45° worden gedraaid; de spindelhuls kan verticaal worden verplaatst. De longitudinale, dwarse en verticale bewegingen van de werktafel kunnen zowel handmatig als mechanisch worden bediend en kunnen snel worden uitgevoerd. De machine beschikt over een grote werktafel, een set uitkragende arm voor elektrische bedieningsknoppen en een longitudinale handwiel aan de voorkant van de werktafel, waardoor de machine eenvoudig te bedienen is. De werktafel en de glijbanen zijn vervaardigd uit hoogwaardig gegoten en gehard materiaal om hoge nauwkeurigheid te garanderen.
De belangrijkste prestatiekenmerken:
1. Het gebruik van momenttype rails van staal biedt goede, sterke stabiliteit
2. Hoogfrequent afgieten van de werktafel en de geleidingsvlakken
3. Automatische tandwiel-aandrijving voor de Y- en X-as van de werktafel; elektrische heffing voor de Z-as
4.X5036B - type schuif (1200 mm) om de werktafel langer te maken, betere stabiliteit
5. B-type freeskop met automatisch voedingsapparaat, op maat te maken volgens de wensen van de gebruiker voor de X-richting van de werktafel: 1300 mm
Belangrijkste technische specificaties van het product:
| Specificaties | Eenheid | X5036 |
| Tafelgrootte | mm | 360×1600 |
| T-groeven (aantal-breedte-diepte) | mm | 3×18×80 |
| Draagvermogen werktafel | kg | 550 |
| Langsgang (handmatig/gevoed) X | mm | 1020/1000 |
| Dwarsgang (handmatig/gevoed) Y | mm | 300/280 |
| Verticale beweging (handmatig/gevoed) Z | mm | 410/400 |
| Voedselsnelheidsversnellingen | - | 18 stappen |
| Voedselsnelheidsbereiken - Langsgang X | mm/min | 15-750 |
| Voersnelheidsbereiken - Dwars Y | mm/min | 15-750 |
| Voersnelheidsbereiken - Verticaal Z | mm/min | 5.7-280 |
| Snelle-voer-bereiken - Langs X | mm/min | 2250 |
| Snelle-voer-bereiken - Dwars Y | mm/min | 2250 |
| Snelle-voer-bereiken - Verticaal Z | mm/min | 844 |
| Afstand tussen tafelmiddelpunt en verticale geleideweg | mm | 235-535 |
| Asdiameter | mm | φ32–φ40 |
| Minimale afstand van spindelneus tot tafel | mm | 50-460 |
| Spindelhouderverplaatsing | mm | 75 |
| Afstand tussen verticale geleiding en spindelmiddellijn | mm | 380 |
| Max. draaihoek van de verticale freeskop | ° | ±45° |
| Taper van het spindelgat | - | 7:24 50# |
| Diameter van het asgat | mm | φ29 |
| As snelheidsstappen | - | 18 stappen |
| Spindelsnelheidsbereiken | r/min | 30-1500 |
| Hoofdmotorvermogen | kW | 7.5 |
| Vermogen aandrijfmotor voor de voeding | kW | 1.5 |
| Koelpompleiding | kW | 0.12 |
| Algemene afmetingen | mm | 2307×2067×2096 |
| Afmetingen verpakking | mm | 2240×2070×2250 |
| Nettogewicht | kg | 3370 |
Gedetailleerde afbeeldingen:
 |
 |
|
RECHTHOEKIGE GELEIDINGEN
Gegloeide rechthoekige geleidingen met hoge stabiliteit en stijfheid.
|

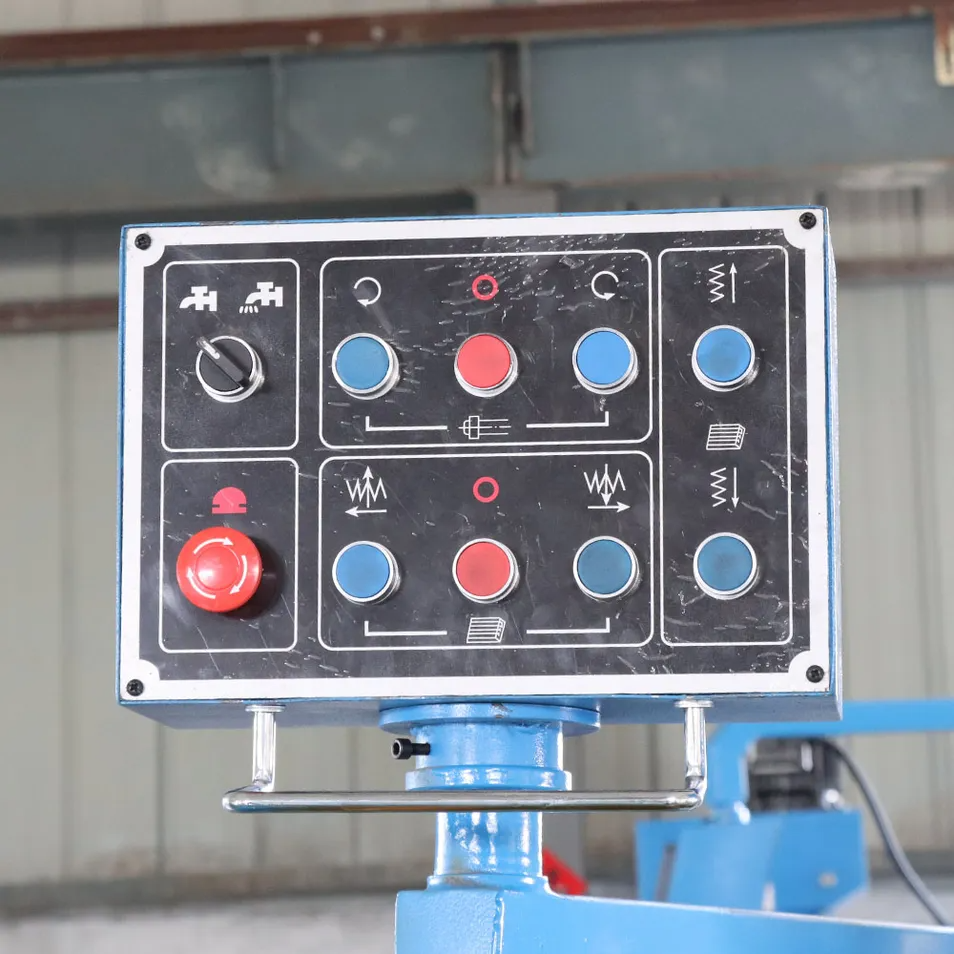

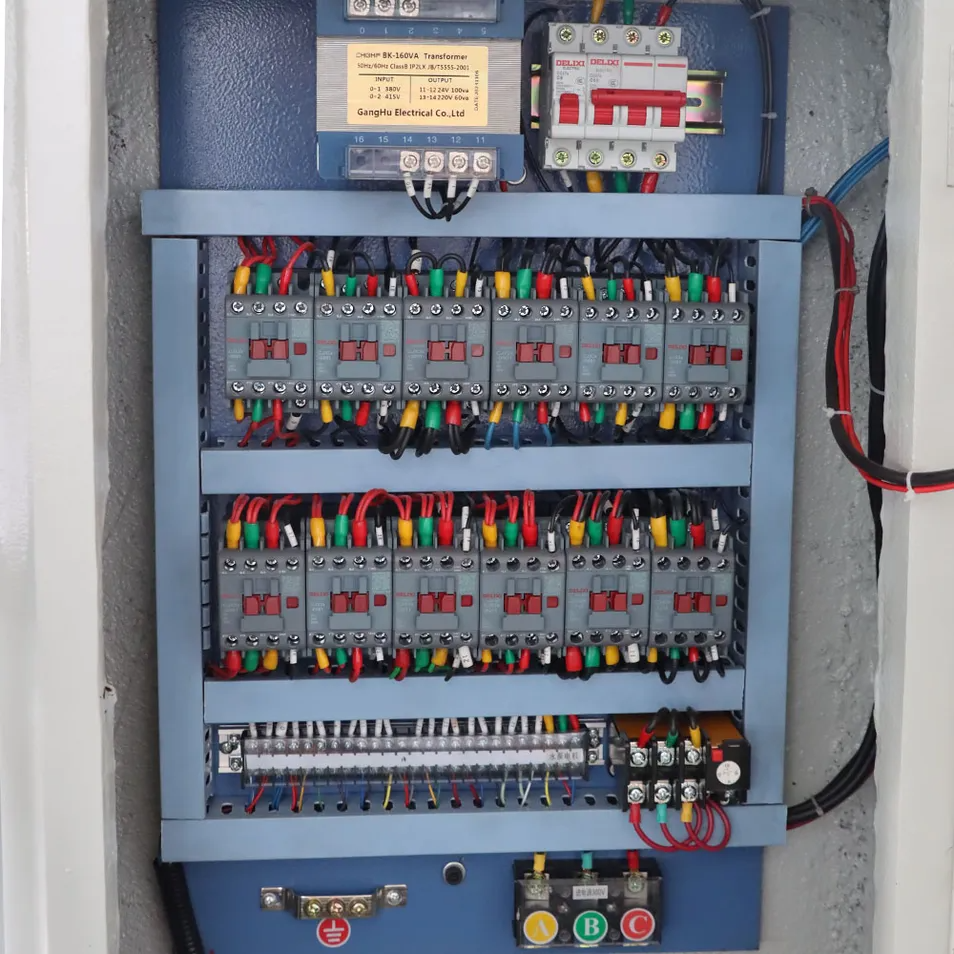

Elektrische doos
Delixi en Schneider, CE als standaarduitrusting
|
 |
 |
|

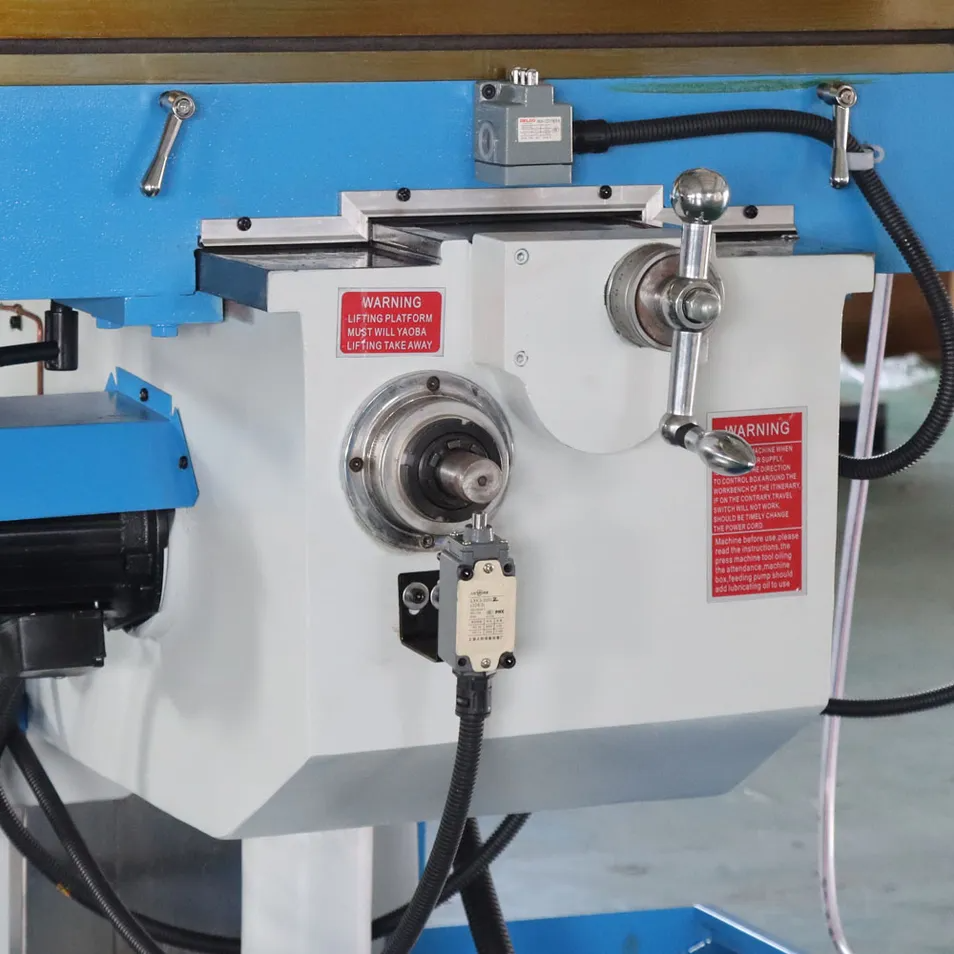

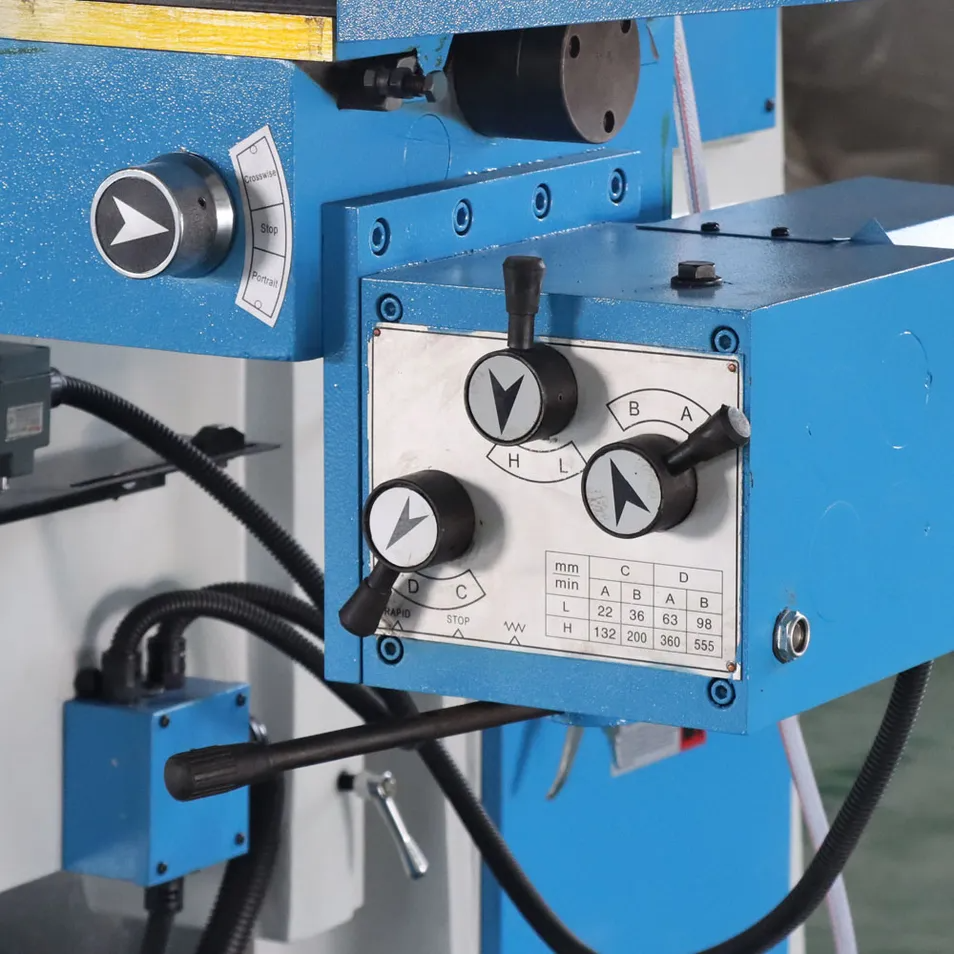

X/Y/Z AUTOMATISCHE VOEDING
Automatische aanvoer op X-/Y-as, elektrische heffing op Z-as, verbetering van de bewerkingstijd
|
3-AS DRO
digitale afleesinrichting met 3 assen is optioneel en vergt extra kosten.
|
 |
 |
|

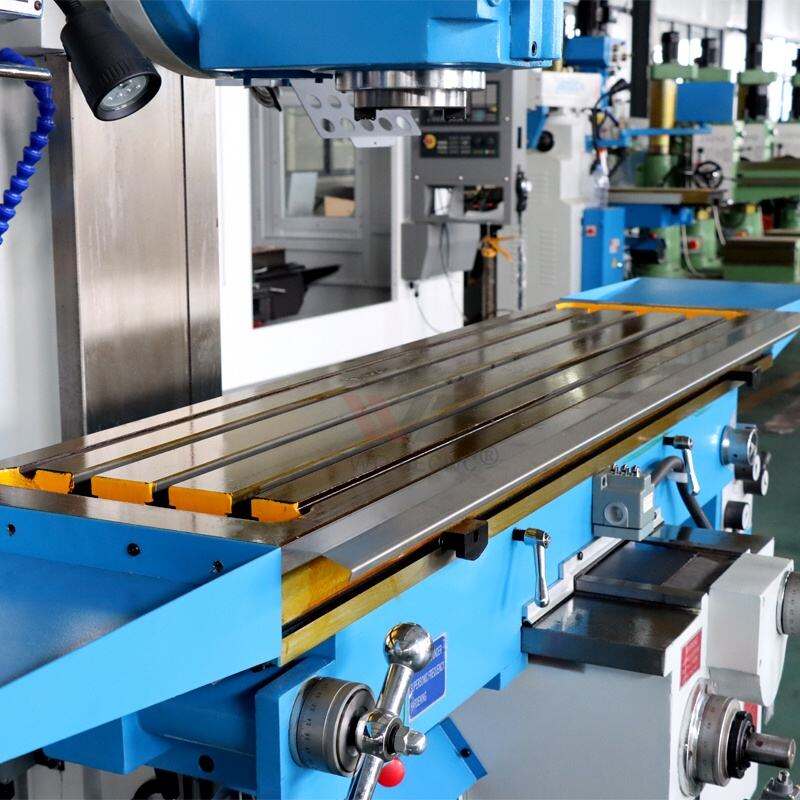

Werktafel
Ultrageluidsaantering, precisie-slijpen en schrapen van de geleiding.
|

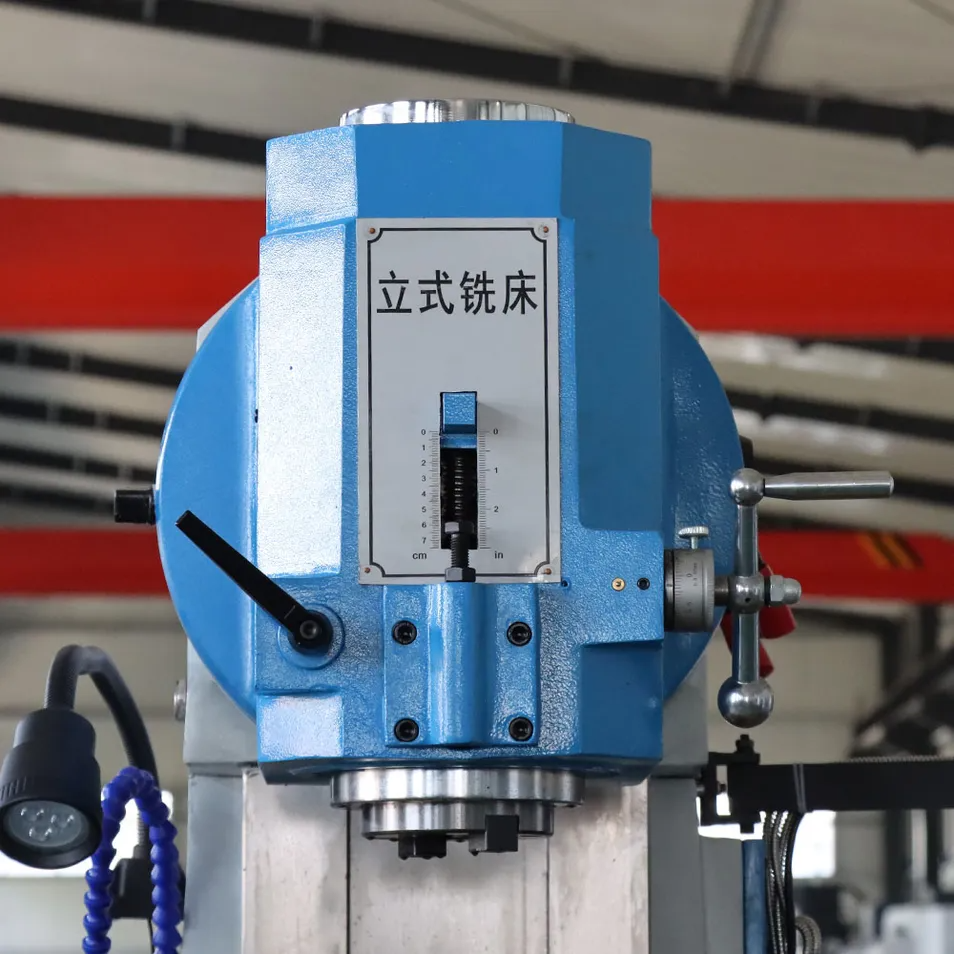

VERTICALE FREESBEWERKING

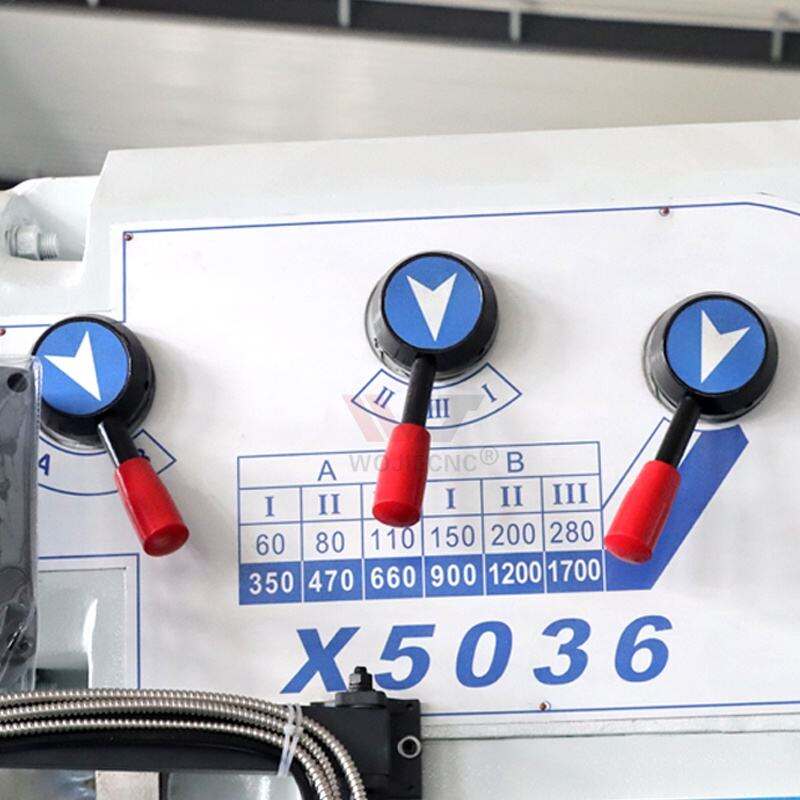

Spindelconus 7:24 ISO 50. Spindsnelheid: 60–1700 rpm
|
Bedrijfsvoorstelling:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. heeft:
1. Meer dan 60.000 m² aan fabrieksoppervlak met meer dan 150 werknemers.
2. Strikte QC-controle met meer dan 24 stappen in het testproces.
3. 30+ jaar ervaring in de fabricage van CNC-machines in een fabriek.
4. 24 uur online service, op elk moment.
5. Handel met klanten in meer dan 150 landen wereldwijd.
6. Samenwerking met bekende merken, zoals SIEMENS, FANUC, SYNTEC enz.
7. Ondersteuning voor ODM en OEM.
8. Garantieperiode is 24 maanden.
Wij leveren kwaliteitsmachines, efficiëntere en zorgvuldigere after-salesdiensten aan klanten. Wij hopen oprecht om te communiceren met vrienden uit verschillende landen en tot win-win-samenwerking te komen.
