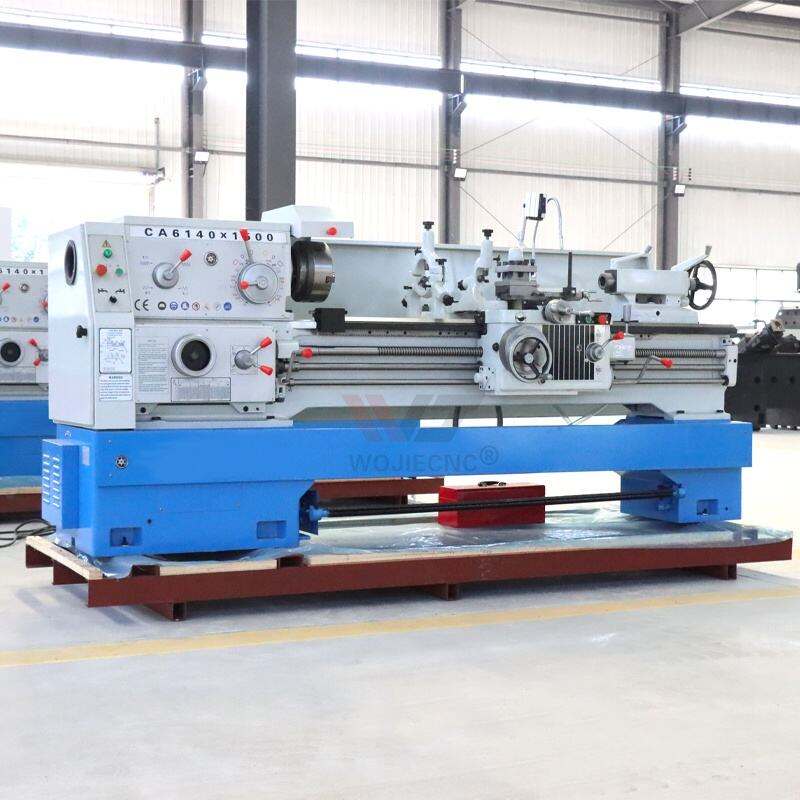

CA6140/CA6240 precisie horizontale draaibank – 220 V, nieuwe lichtbelaste horizontale draaibank met krachtige snijkrachtmotor voor metaalbewerking
|
Eigenschap |
Waarde |
|
type |
Horizontaal |
|
bewerkingscapaciteit |
Lichte Dienst |
|
max. lengte van het werkstuk (mm) |
2000 |
|
spanning |
Eis van de klant |
|
spindelconus |
NT40 |
|
machinerapport |
Verstrekte |
|
bereik van spindelsnelheid (omw/min) |
16 – 1400 t/min |
|
plaats van herkomst |
Shandong, China |
|
gewicht (kg) |
2420 |
|
garantie |
2 Jaar |
|
max. Gewicht van werkstuk (kg) |
200 |
- Beschrijving
- Specificaties
- Gedetailleerde Afbeeldingen
- Bedrijfsintroductie
Omschrijving:
Belangrijkste technische specificaties van het product:
| Specificaties | CA6140/CA6240 | CA6150/CA6250 | CA6161/CA6261 | CA6166/CA6266 |
| Type | CA6140/CA6240 | CA6150/CA6250 | CA6161/CA6261 | CA6166/CA6266 |
| Max. Sling over het bed. | 400mm | 500mm | 610mm | 660mm |
| Max. zwenkbereik over wagen | 210MM | 300mm | 370mm | 400mm |
| Max. zwenkbeweging in spleet | 630 mm | 720mm | 830 mm | 880mm |
| Max. effectieve lengte in spleet | 210MM | - | - | - |
| Max. lengte van het werkstuk | 750/1000/1500/2000/2200/3000/4000mm | 750/1000/1500/2000/2200/3000/4000mm | 750/1000/1500/2000/2200/3000/4000mm | 750/1000/1500/2000/2200/3000/4000mm |
| Breedte van bed | 400mm | 400mm | 400mm | 400mm |
| Doorsnede van draaibeitel | 25*25 mm | 25*25 mm | 25*25 mm | 25*25 mm |
| Hoofdspindelmotor | 7,5 kW (10PK) | 7,5 kW (10PK) | 7,5 kW (10PK) | 7,5 kW (10PK) |
| Spil | ||||
| Spindelsnelheid | 16–1400 tpm (24 trappen) | 16–1400 tpm (24 trappen) | 16–1400 tpm (24 trappen) | 16–1400 tpm (24 trappen) |
| Asboring | 52 mm (B: 80 mm), (C: 105 mm) | 52 mm (B: 80 mm), (C: 105 mm) | 52 mm (B: 80 mm), (C: 105 mm) | 52 mm (B: 80 mm), (C: 105 mm) |
| Spindelconus | Nr.6 (MT6) (90 1:20) [113:20] | Nr.6 (MT6) (90 1:20) [113:20] | Nr.6 (MT6) (90 1:20) [113:20] | Nr.6 (MT6) (90 1:20) [113:20] |
| VOEDING | ||||
| Aantal voedingen | (64 soorten) (per stuk) | (64 soorten) (per stuk) | (64 soorten) (per stuk) | (64 soorten) (per stuk) |
| Bereik metrische schroefdraad | (1-192mm) (44 soorten) | (1-192mm) (44 soorten) | (1-192mm) (44 soorten) | (1-192mm) (44 soorten) |
| Bereik inch-schroefdraad | (1–24 tpi) (21 soorten) | (1–24 tpi) (21 soorten) | (1–24 tpi) (21 soorten) | (1–24 tpi) (21 soorten) |
| Bereik moduul schroefdraad | 0,25-48 (module 39 soorten) | 0,25-48 (module 39 soorten) | 0,25-48 (module 39 soorten) | 0,25-48 (module 39 soorten) |
| Bereik van diametrale spoeddraad | 1-96DP (37 soorten) | 1-96DP (37 soorten) | 1-96DP (37 soorten) | 1-96DP (37 soorten) |
| Staart | ||||
| Max. verplaatsing draaibankspindel | 150mm | 150mm | 150mm | 150mm |
| Diameter draaibankspindel | 75mm | 75mm | 75mm | 75mm |
| Kegelvormige opening van draaibankspindel | 1-96DP (37 soorten) | 1-96DP (37 soorten) | 1-96DP (37 soorten) | 1-96DP (37 soorten) |
| Afmetingen verpakking (LxBxH) | ||||
| Totale afmetingen voor 750 mm | 2440×1140×1750 mm | 2440×1140×1750 mm | 2440×1140×1750 mm | 2440×1140×1750 mm |
| Totale afmetingen voor 1000 mm | 2700×1140×1750 mm | 2700×1140×1750 mm | 2700×1140×1750 mm | 2700×1140×1750 mm |
| Totale afmetingen voor 1500 mm | 3200×1140×1750 mm | 3200×1140×1750 mm | 3200×1140×1750 mm | 3200×1140×1750 mm |
| Totale afmetingen voor 2000 mm | 3700×1140×1750 mm | 3700×1140×1750 mm | 3700×1140×1750 mm | 3700×1140×1750 mm |
| Totale afmetingen voor 2200 mm | 4030×1140×1750 mm | 4030×1140×1750 mm | 4030×1140×1750 mm | 4030×1140×1750 mm |
| Totale afmetingen voor 3000 mm | 4800×1140×1750 mm | 4800×1140×1750 mm | 4800×1140×1750 mm | 4800×1140×1750 mm |
| Totale afmetingen voor 4000 mm | 5680×1140×1750 mm | 5680×1140×1750 mm | 5680×1140×1750 mm | 5680×1140×1750 mm |
| Gewicht (kg) | ||||
| Gewicht voor 750 mm | 2100 | 2170 | 2300 | 2400 |
| Gewicht voor 1000 mm | 2200 | 2260 | 2380 | 2580 |
| Gewicht voor 1500 mm | 2380 | 2450 | 2577 | 2830 |
| Gewicht voor 2000 mm | 2750 | 2800 | 3000 | 3050 |
| Gewicht voor 2200 mm | 2800 | 3000 | 3150 | 3400 |
| Gewicht voor 3000 mm | 3300 | 3500 | 3600 | 4000 |
| Gewicht voor 4000 mm | 3500 | 3800 | 3950 | 4600 |
Standaard accessoires:
3-klauw handspanningsklem
4-stations elektrische toren
Handmatige staartsteun
stevige steun en meelopende steun (1500 mm is standaard)
Koelstelsel
Smeersysteem
Achterbeveiliging Werklamp
Gereedschapskist
Voetrem
Optionele accessoires:
DRO
Snelle gereedschapswissel
4-klauw handspanningsklem
Gedetailleerde afbeeldingen:
 |
 |

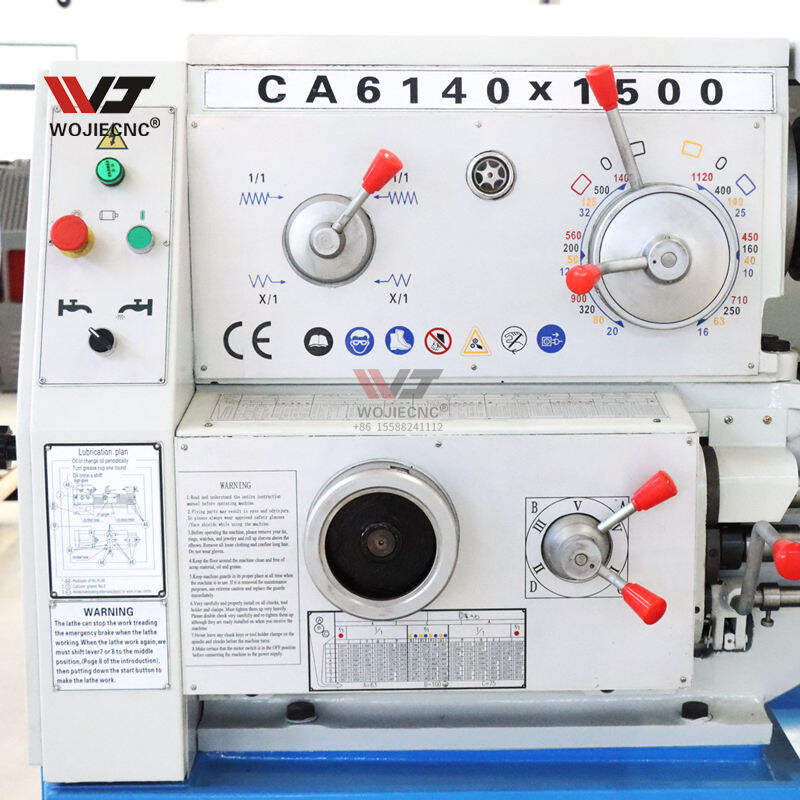

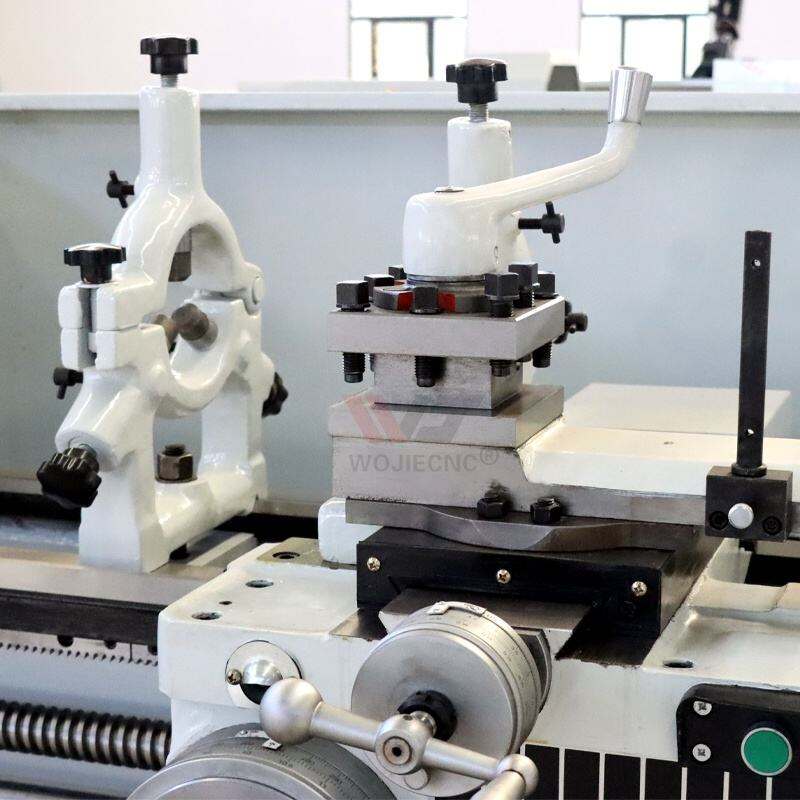

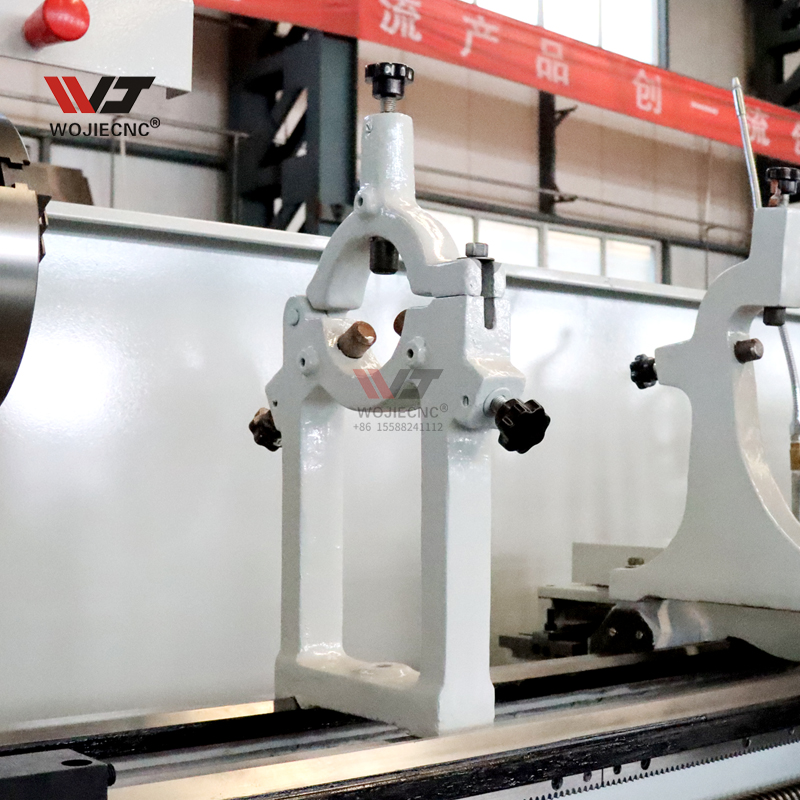

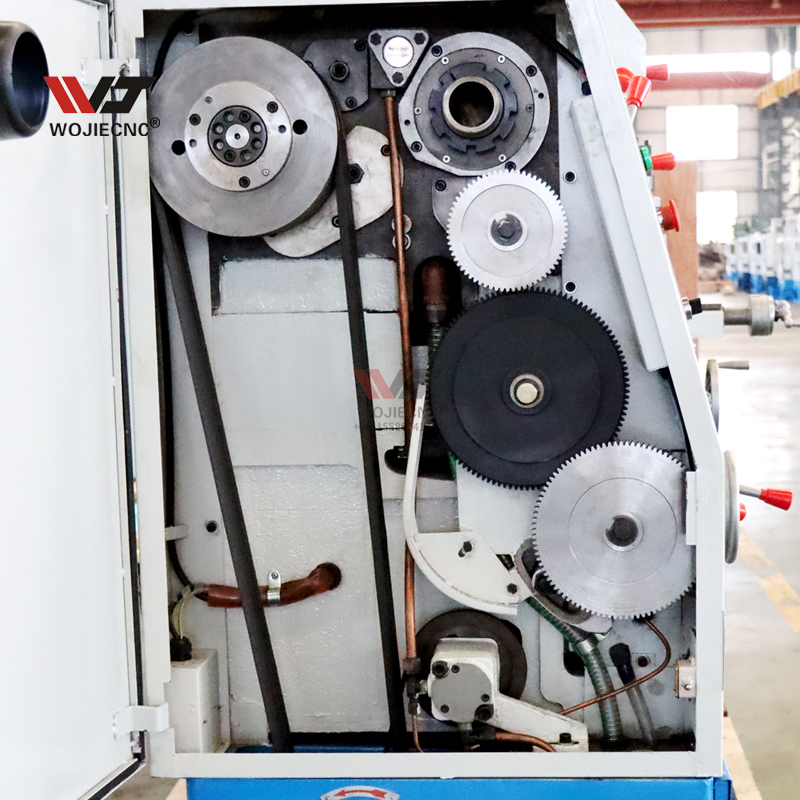

| Stevige steun en meelopende steun (standaard 1500 mm) | Versnellingsbak |
 |
 |

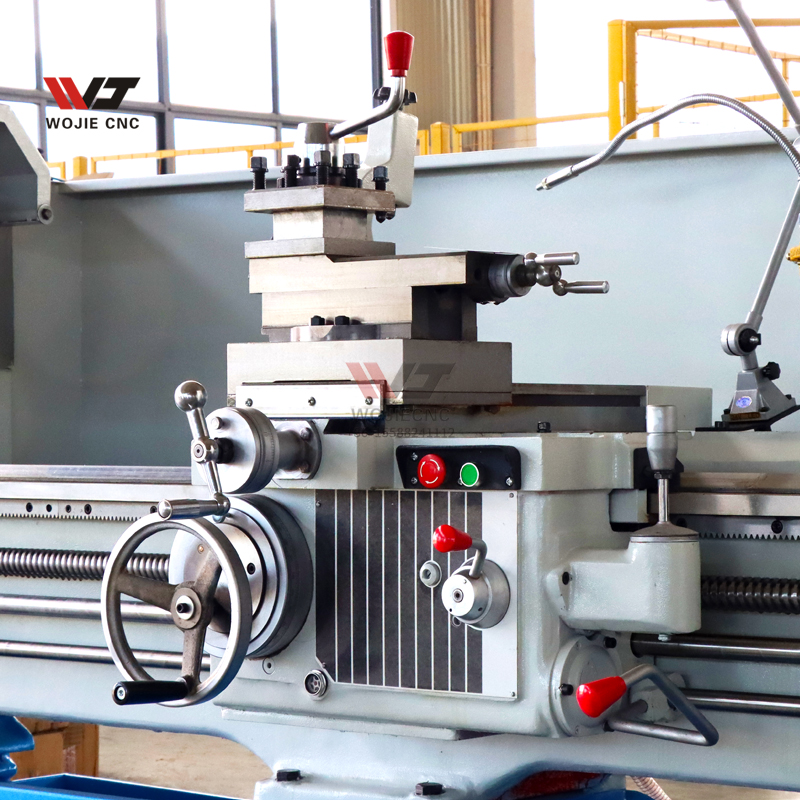

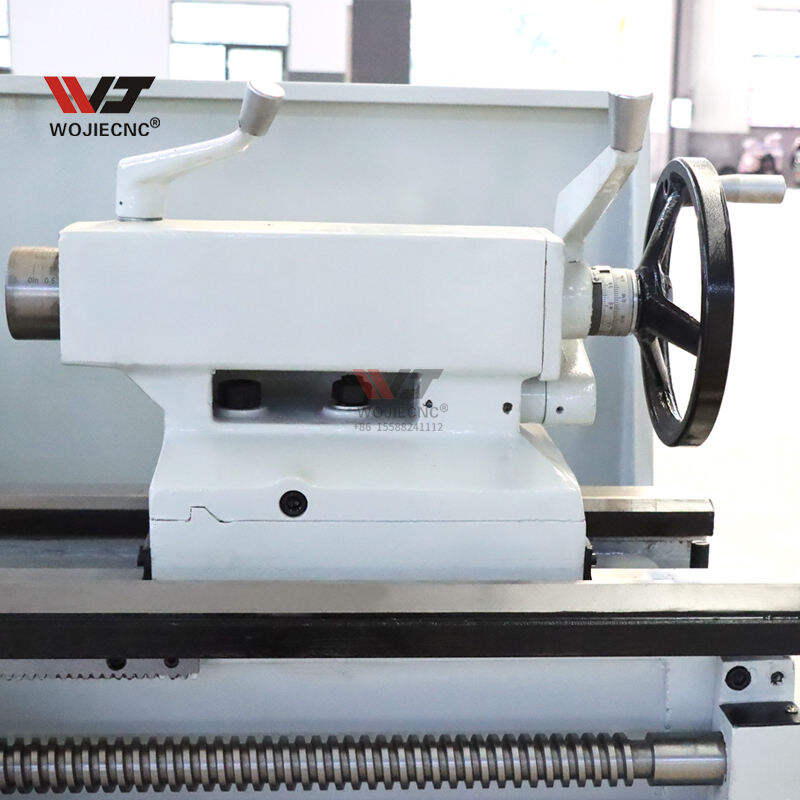

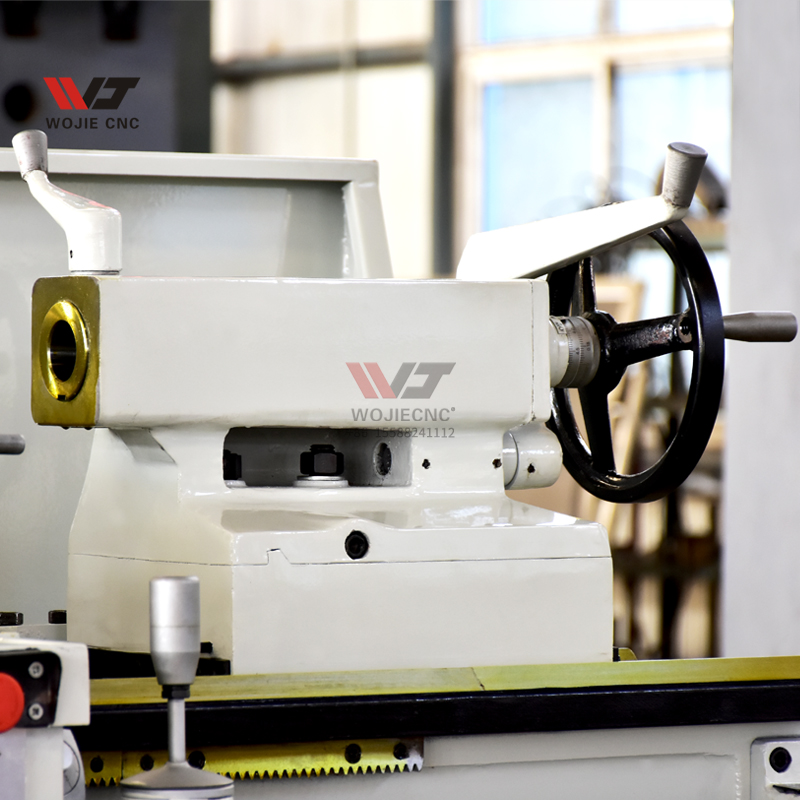

| 4-stations elektrische toren | Handmatige staartsteun |
 |
 |

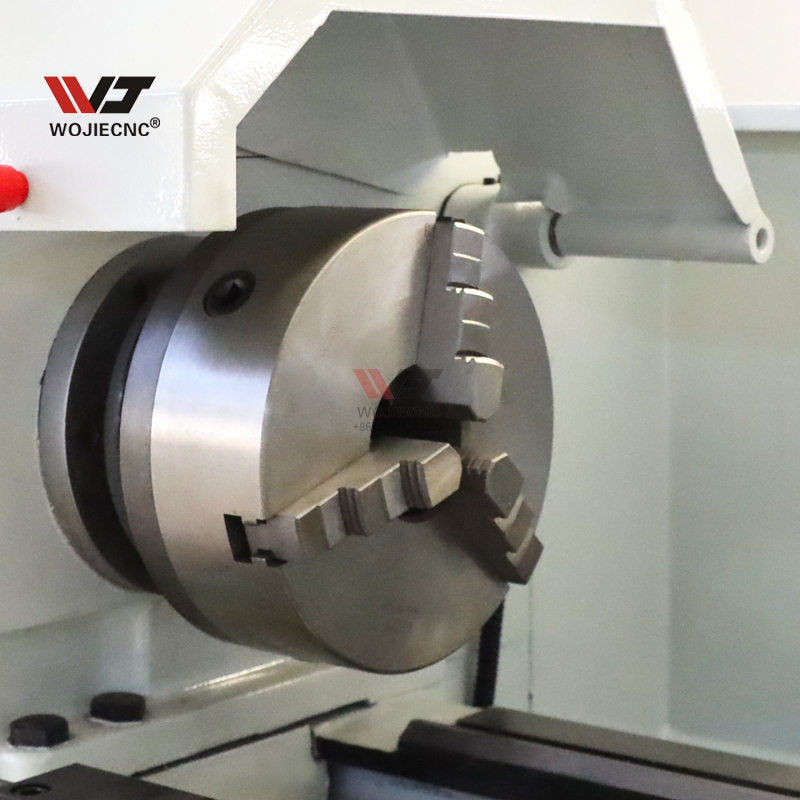

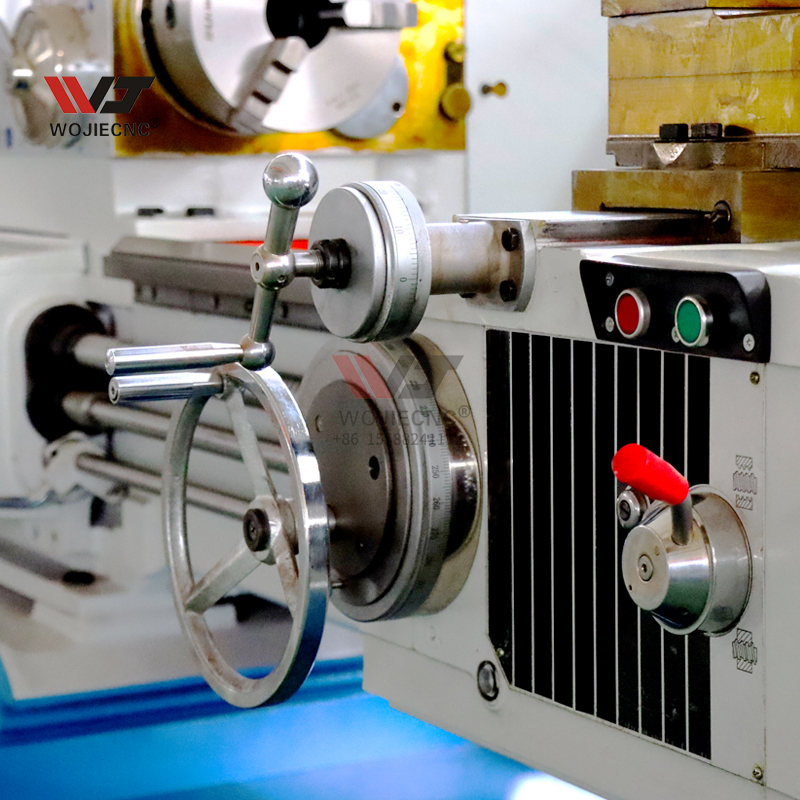

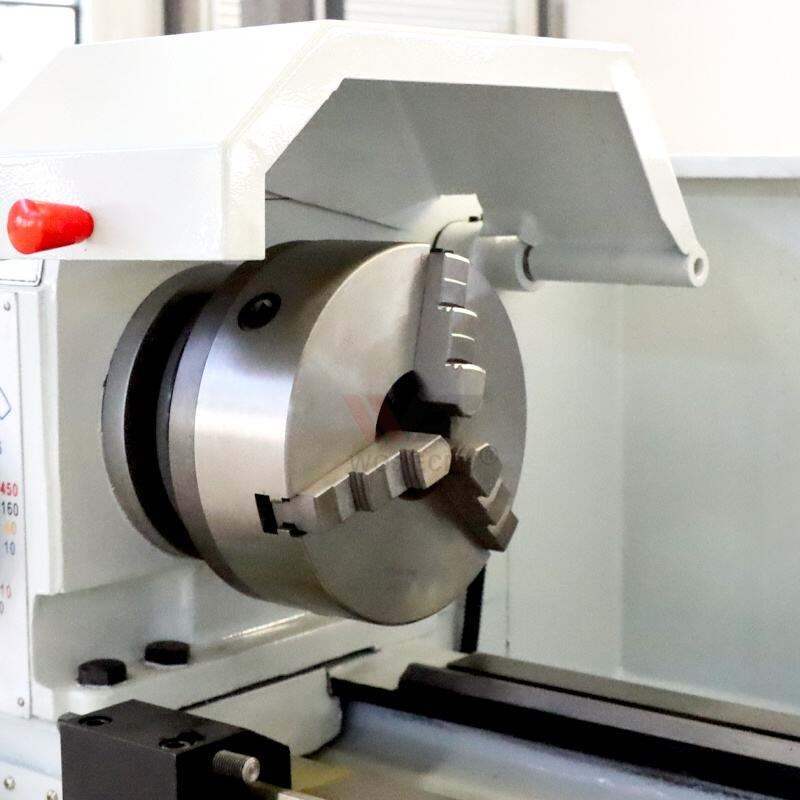

| 3-klauw handspanningsklem en klembeveiliging | Snelbewegingsapparaat |
 |
 |

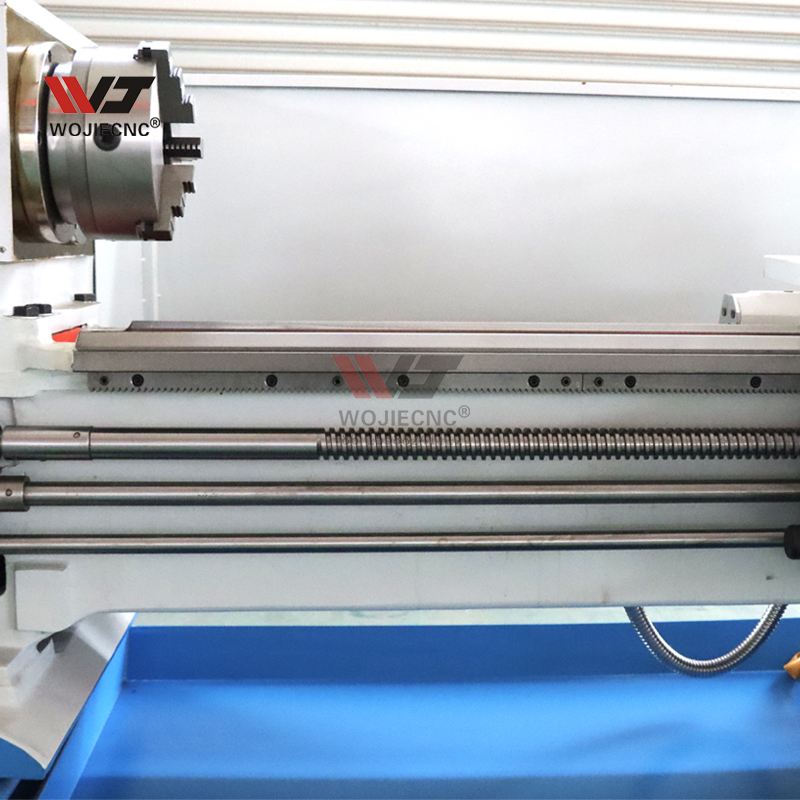

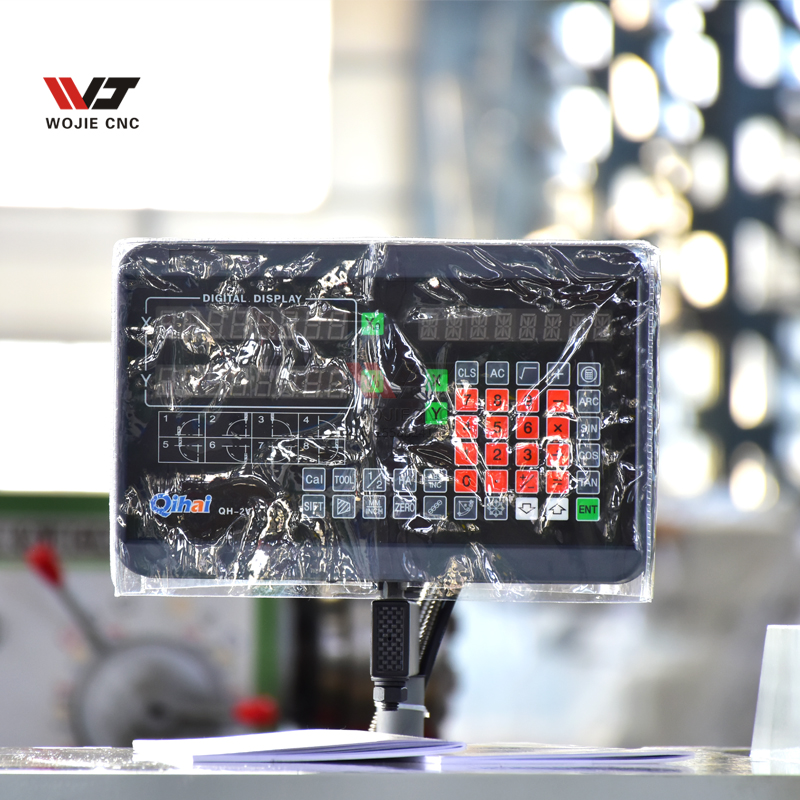

| Geharde gidsrail 400 mm breed | 2-assig DRO (optioneel) |
Bedrijfsvoorstelling:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. heeft:
1. Meer dan 60.000 m² aan fabrieksoppervlak met meer dan 150 werknemers.
2. Strikte QC-controle met meer dan 24 stappen in het testproces.
3. 30+ jaar ervaring in de fabricage van CNC-machines in een fabriek.
4. 24 uur online service, op elk moment.
5. Handel met klanten in meer dan 150 landen wereldwijd.
6. Samenwerking met bekende merken, zoals SIEMENS, FANUC, SYNTEC enz.
7. Ondersteuning voor ODM en OEM.
8. Garantieperiode is 24 maanden.
Wij leveren kwaliteitsmachines, efficiëntere en zorgvuldigere after-salesdiensten aan klanten. Wij hopen oprecht om te communiceren met vrienden uit verschillende landen en tot win-win-samenwerking te komen.
FAQ:
1. Wat zijn de betalingsvoorwaarden?
A: T/T, 30% aanbetaling bij bestelling, 70% resterende betaling vóór verzending;
Onherroepelijke LC op zicht. Wanneer wij de aanbetaling ontvangen,
we beginnen met de productie. wanneer de machine klaar is, sturen we foto's naar u.
nadat we uw restbetaling hebben ontvangen, zullen we de machine naar u verzenden.
2. Wat zijn uw handelsvoorwaarden?
A : FOB, CFR en CIF allemaal acceptabel.
3. Wanneer is de levertijd?
A: Als de machine die u wilt bestellen een standaardmachine is,
kunnen wij de machine binnen 15 dagen gereedmaken.
bij speciale machines duurt het iets langer.
De verzendtijd is ongeveer 30 dagen naar Europa, Amerika. Als u uit Australië of Azië komt, is dit korter.
U kunt een bestelling plaatsen op basis van de levertijd en verzendtijd. Wij geven u daarop dienovereenkomstig antwoord.
4. Wat zijn uw handelsvoorwaarden?
A: FOB, CFR, CIF of andere voorwaarden zijn allemaal acceptabel.
5. Wat is uw minimale bestelhoeveelheid en garantie?
A: MOQ is één set, en de garantie is één jaar. Maar wij bieden levenslange service voor de machine.
6. Wat is de verpakking van de machines?
A: De standaardmachines zullen worden verpakt in houten kisten.
