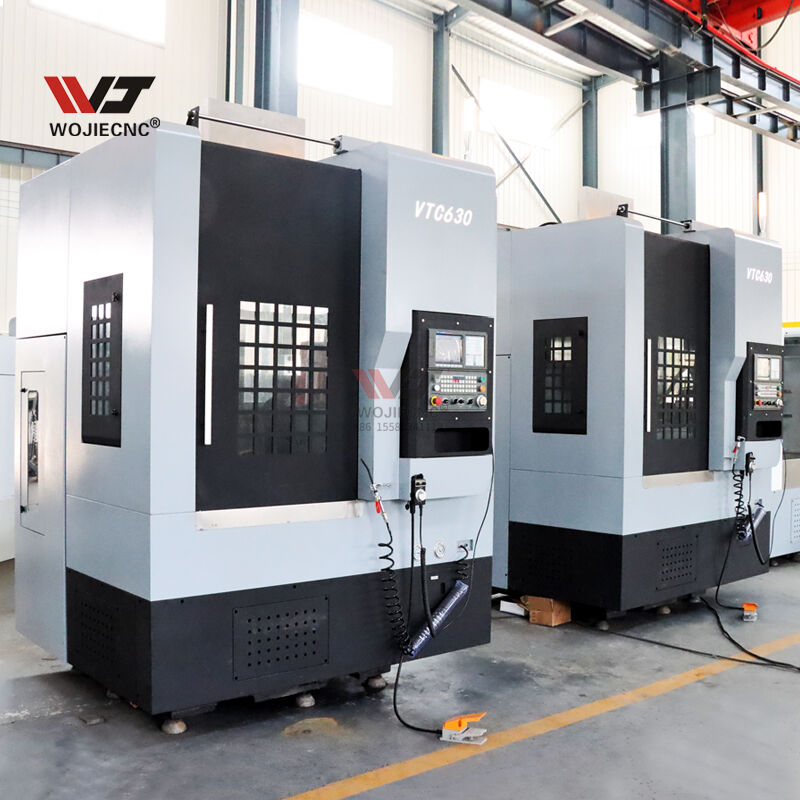

Fabricante WOJIE de Tornos CNC Verticais — Torno Vertical para Discos e Tambores de Freio, Modelo VTC630
|
ITEM |
ESPECIFICAÇÃO |
|
Diâmetro máximo do balanço |
630 mm |
|
Diâmetro máximo de torneamento |
600 mm |
|
Altura Máxima da Peça de Trabalho |
500 mm |
|
Faixa de velocidade do spindle |
20–800 rpm |
|
Potência do motor do fuso |
11 kW |
|
Estações da Torreta |
8 estações |
|
Precisão de posicionamento |
± 0,015 mm |
|
Precisão de repetição de posicionamento |
±0,008 mm |
|
Peso da máquina |
5500 kg |
- Descrição
- Especificações
- Imagens Detalhadas
- Apresentação da Empresa
Descrição:
Especificações técnicas principais do produto:
|
ITEM |
Parâmetros |
VTC630 |
|
1 |
Diâmetro máximo de rotação da peça de trabalho |
630mm |
|
2 |
Diâmetro máximo de giro |
580 mm |
|
3 |
Diâmetro do mandril hidráulico |
400mm |
|
4 |
Velocidade do eixo principal |
50-1000rpm |
|
5 |
Taxa de avanço de corte |
0.1-1000mm/min |
|
6 |
Distância de deslocamento vertical do porta-ferramentas |
680mm |
|
7 |
Distância de deslocamento horizontal do porta-ferramenta |
450mm |
|
8 |
Velocidade rápida do eixo X |
15000mm/min |
|
9 |
Velocidade de movimento rápido no eixo Z |
12000 mm/min |
|
10 |
Forma do porta-ferramentas |
estação hidráulica de 8 estações |
|
11 |
Seção da barra de ferramentas |
32×32 mm |
|
12 |
Potência do motor principal |
15 kW 143 Nm |
|
13 |
Potência e torque do motor de avanço |
2,4 kW /15 Nm |
|
14 |
Potência do motor da bomba de refrigeração e vazão |
250 W / 40 L/min |
|
15 |
Precisão de posicionamento da máquina-ferramenta |
X: 0,015 mm Z: 0,02 mm |
|
16 |
Precisão de posicionamento repetível das máquinas-ferramenta |
X: 0,012 mm Z: 0,012 mm |
|
17 |
Peso da máquina |
≈ 4800 kg |
|
18 |
Dimensões da ferramenta de máquina |
2000×1860×2600 mm |
Imagens detalhadas:
 |
 |
|

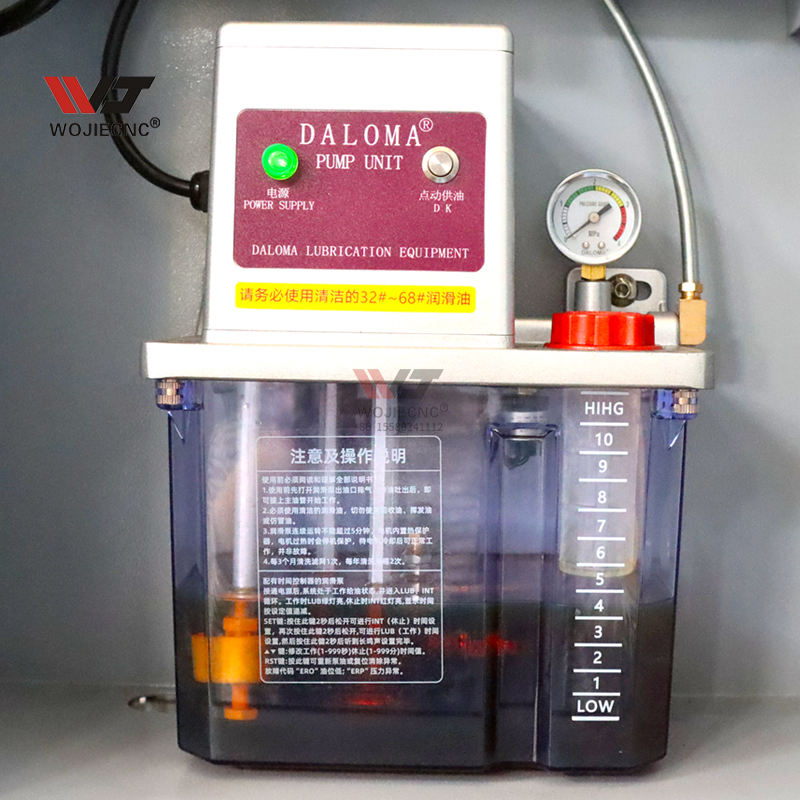

Sistema de lubrificação automática
Uma unidade centralizada de lubrificação BALOMA com manômetro e reservatório de óleo transparente garante lubrificação constante das guias e dos rolamentos, reduzindo eficazmente o desgaste e prolongando a vida útil da máquina.
|

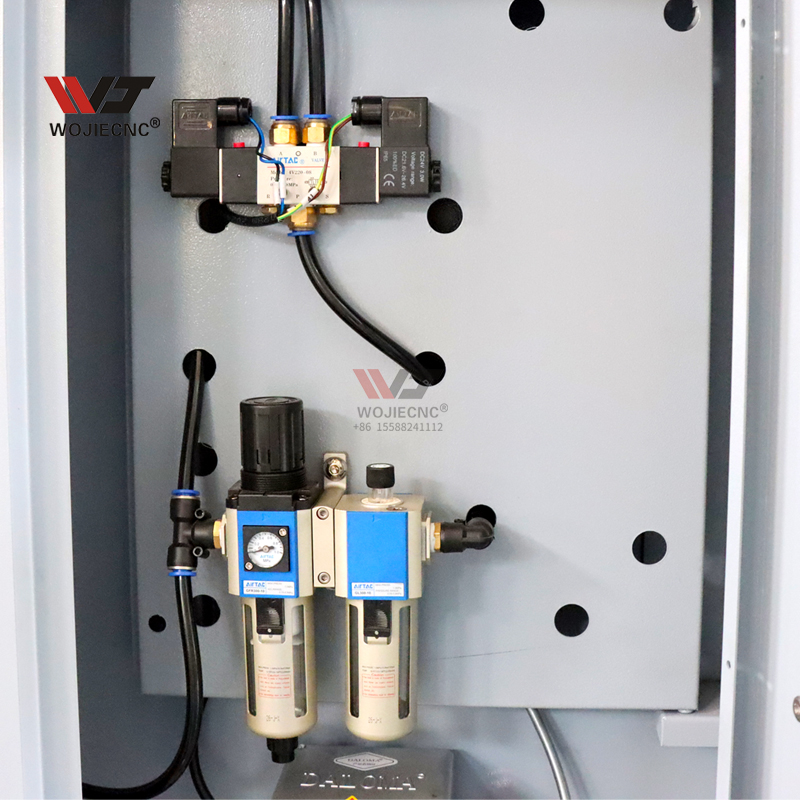

Sistema pneumático
Possui uma unidade reguladora de filtro de ar para limpar e estabilizar o suprimento de ar comprimido, suportando o fixação pneumática confiável e funções auxiliares.
|
 |
 |
|

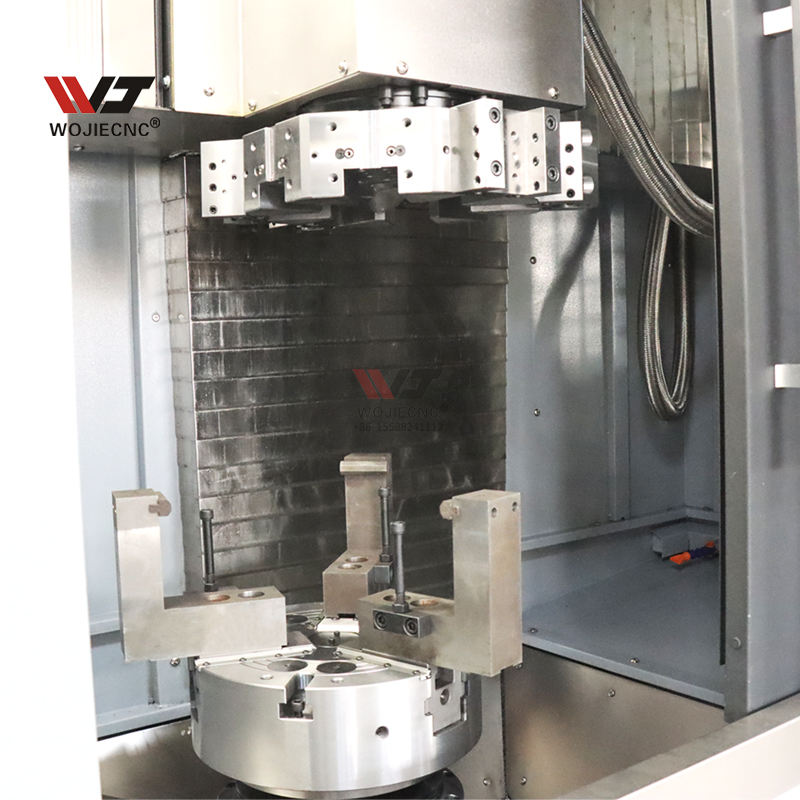

Área de Usinagem e Ferramentas
A área de trabalho fechada possui uma mesa rotativa de precisão com dispositivos de fixação e uma torreta de ferramentas de múltiplas estações, permitindo usinagem estável e trocas eficientes de ferramentas para o processamento de peças complexas.
|

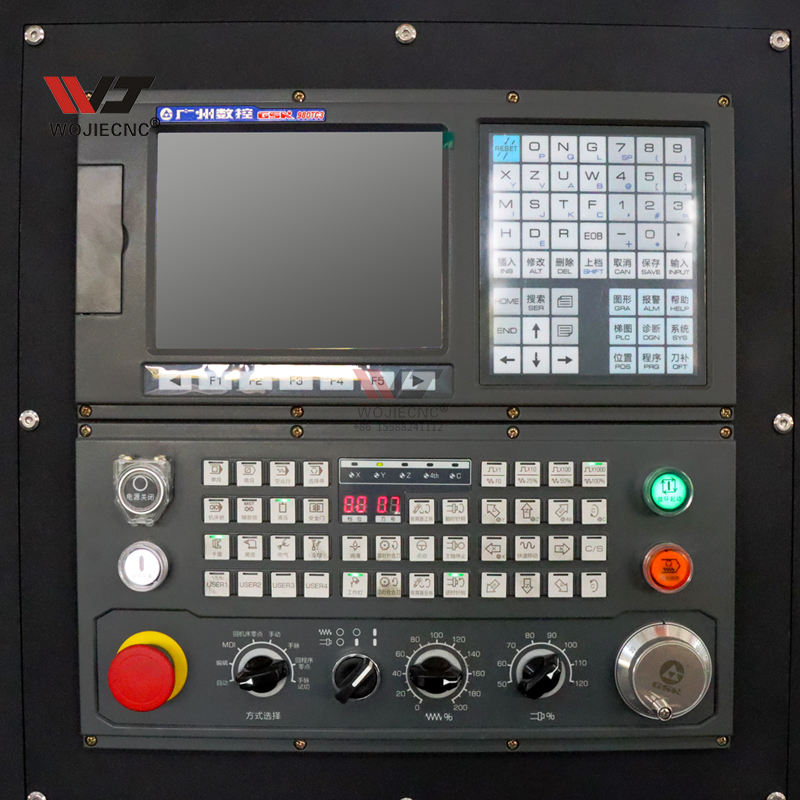

Painel de controle cnc
Um sistema avançado de controle numérico com tela colorida, teclado completo e botões de operação intuitivos (incluindo botão de parada de emergência, botões de ajuste de avanço e interruptores de modo) permite programação precisa e monitoramento em tempo real dos processos de usinagem.
monitoramento dos processos de usinagem.
|
