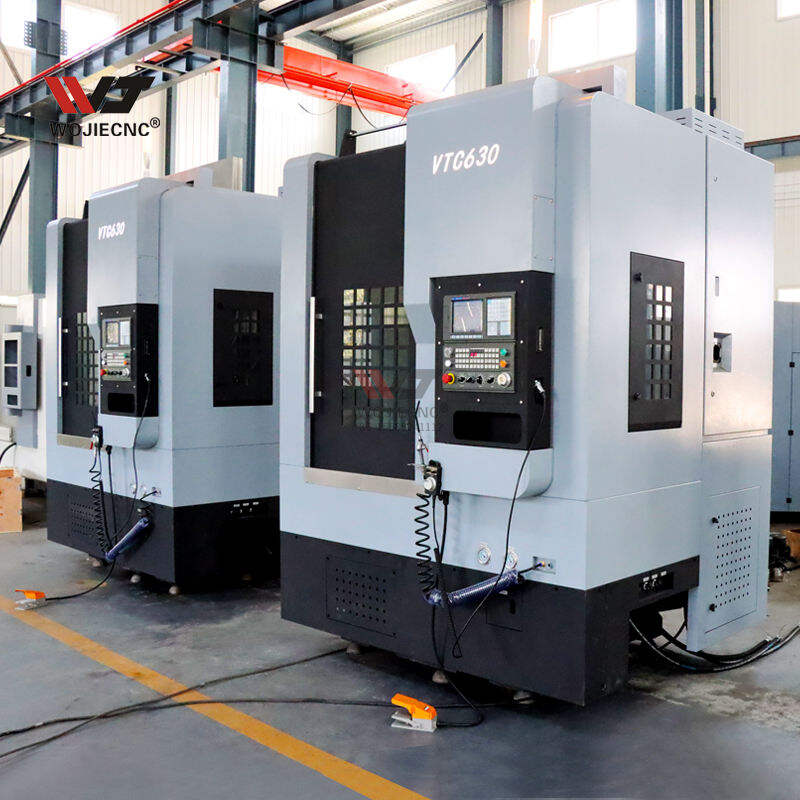

WOJIE CNC verticale draaibankfabrikant – remplaat- en remtrommeldraaibank, VTC630
|
Artikel |
Specificatie |
|
Maximale schommeldiameter |
630 mm |
|
Max. Draaidiameter |
600 mm |
|
Max. werkstukhoogte |
500 mm |
|
Spindelsnelheidsbereik |
20–800 tpm |
|
Spindel motor vermogen |
11 kW |
|
Torettstations |
8 stations |
|
Positioneringsnauwkeurigheid |
± 0,015 mm |
|
Herhaalpositie nauwkeurigheid |
±0,008 mm |
|
Machinegewicht |
5500 kg |
- Beschrijving
- Specificaties
- Gedetailleerde Afbeeldingen
- Bedrijfsintroductie
Omschrijving:
Belangrijkste technische specificaties van het product:
|
Artikel |
Parameters |
VTC630 |
|
1 |
Maximale rotatiediameter van het werkstuk |
630 mm |
|
2 |
Maximale draaidiameter |
580 mm |
|
3 |
Hydraulische spantangdiameter |
400mm |
|
4 |
Spindelsnelheid |
50-1000rpm |
|
5 |
Snijvoedingsnelheid |
0.1-1000mm/min |
|
6 |
Verticale verplaatsingsafstand van de gereedschapshouder |
680 mm |
|
7 |
Horizontale verplaatsingsafstand van de gereedschapshouder |
450mm |
|
8 |
Snelheid van snelle verplaatsing langs X-as |
15000 mm/min |
|
9 |
Snelheidsverplaatsingssnelheid Z-as |
12000 mm/min |
|
10 |
Houder vorm |
hydraulische station met 8 stations |
|
11 |
Gereedschapsbalksectie |
32 × 32 mm |
|
12 |
Hoofdmotorvermogen |
15 kW, 143 Nm |
|
13 |
Vermogen en koppel van de aandrijfmotor |
2,4 kW /15 Nm |
|
14 |
Vermogen en debiet van de koelpomp |
250 W / 40 L/min |
|
15 |
Positioneernauwkeurigheid van gereedschapsmachine |
X: 0,015 mm, Z: 0,02 mm |
|
16 |
Herhaalbare positioneringsnauwkeurigheid van werktuigmachines |
X: 0,012 mm Z: 0,012 mm |
|
17 |
Machinegewicht |
≈ 4800 kg |
|
18 |
Afmetingen machinegereedschap |
2000 × 1860 × 2600 mm |
Gedetailleerde afbeeldingen:
 |
 |
|

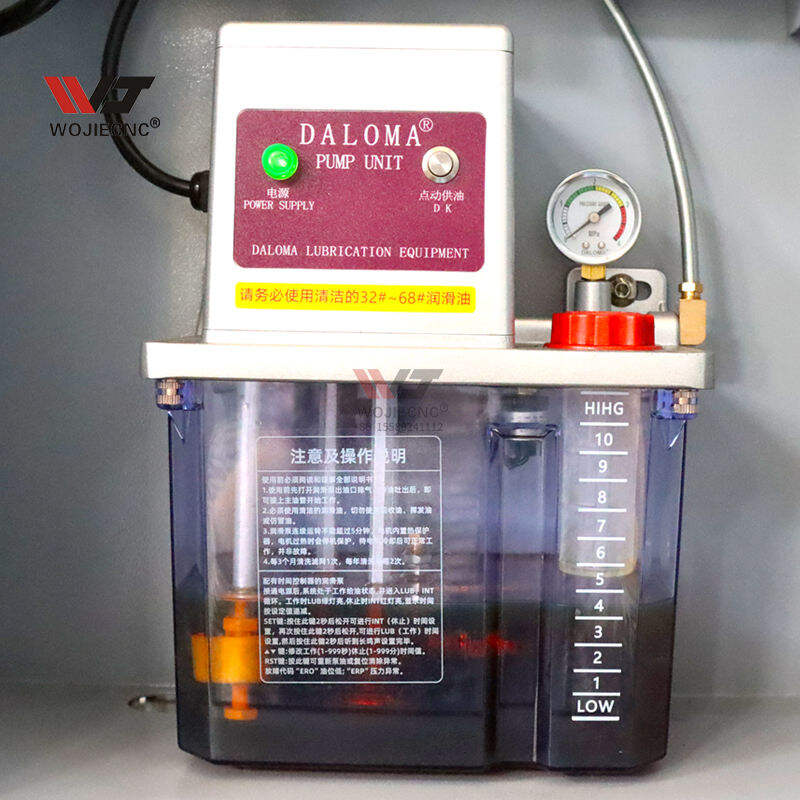

Automatisch smeersysteem
Een gecentraliseerde BALOMA-smeereenheid met druksensor en transparante olieopslag zorgt voor consistente smering van de geleidewegen en lagers, waardoor slijtage effectief wordt verminderd en de levensduur van de machine wordt verlengd.
|

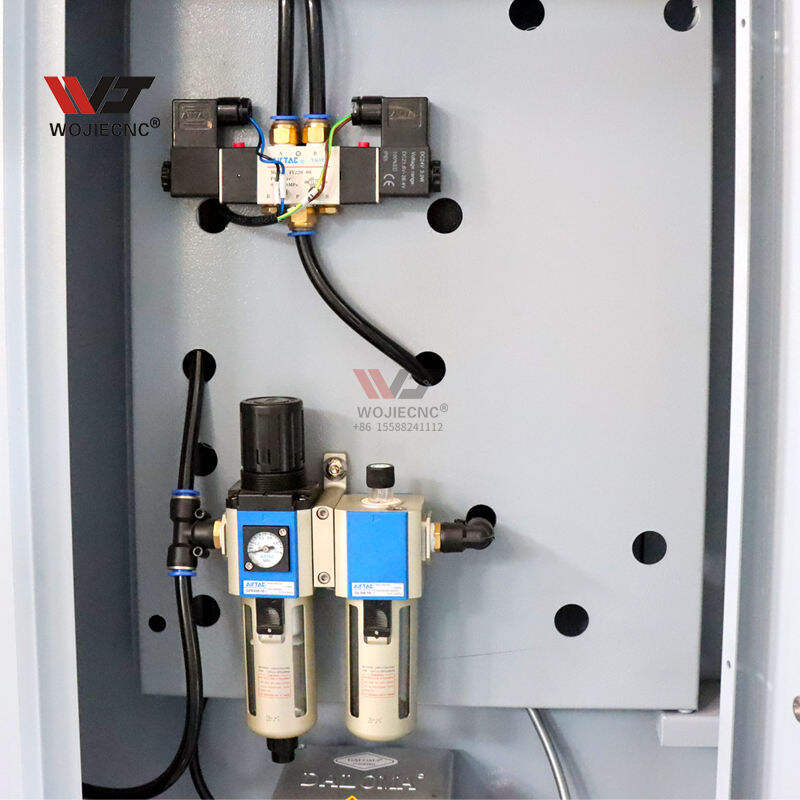

Pneumatisch systeem
Voorzien van een luchtfilterregelaareenheid om de persluchtvoorziening te reinigen en te stabiliseren, wat betrouwbare pneumatische klemfuncties en hulpfuncties ondersteunt.
|
 |
 |
|

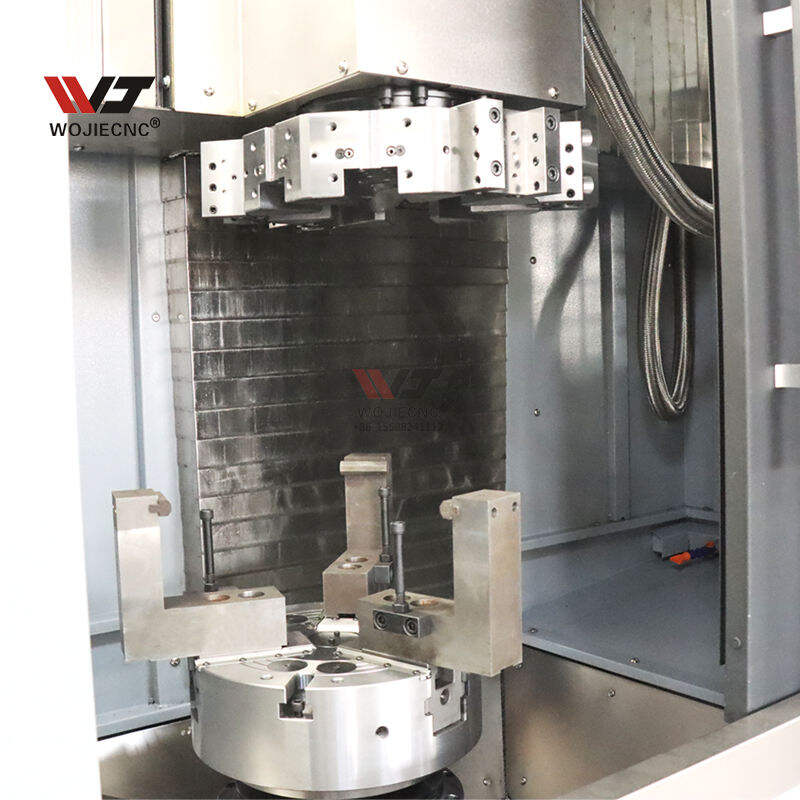

Bewerkingsgebied & gereedschap
Het afgesloten werkgebied is uitgerust met een precisiedraaitafel met klemvoorzieningen en een multitooltoren, waardoor stabiel snijden en efficiënte gereedschapswisseling mogelijk zijn bij de bewerking van complexe werkstukken.
|

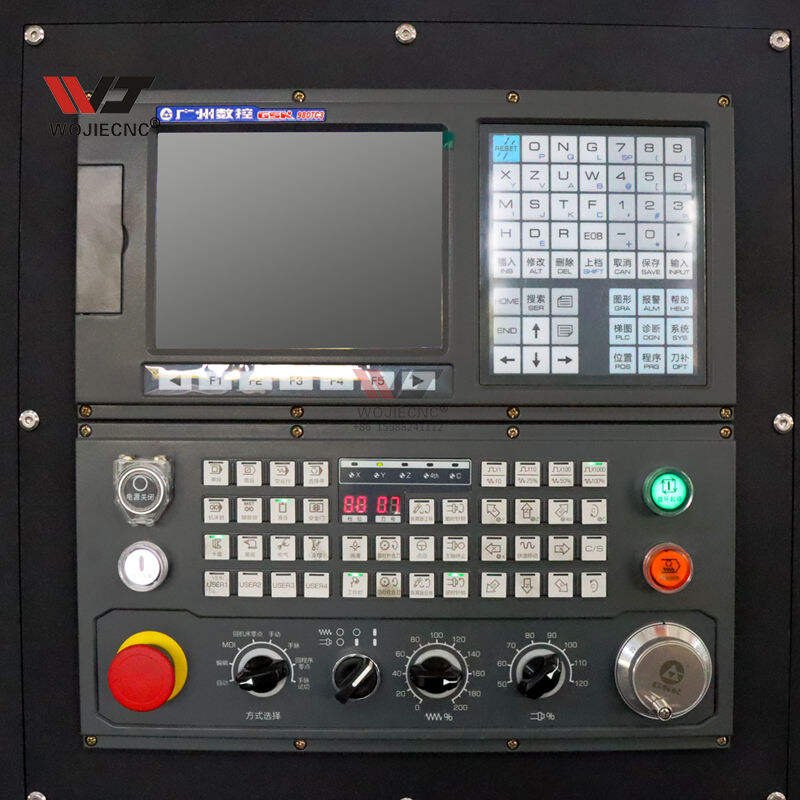

Cnc bedieningspaneel
Een geavanceerd numeriek besturingssysteem met kleurendisplay, volledig toetsenbord en intuïtieve bedieningsknoppen (waaronder noodstop, voedingsoverschrijdingsknoppen en modusselectieschakelaars) maakt nauwkeurige programmering en real-time
bewaking van de bewerkingsprocessen mogelijk.
|
