Descrição:
Aplicação do Produto

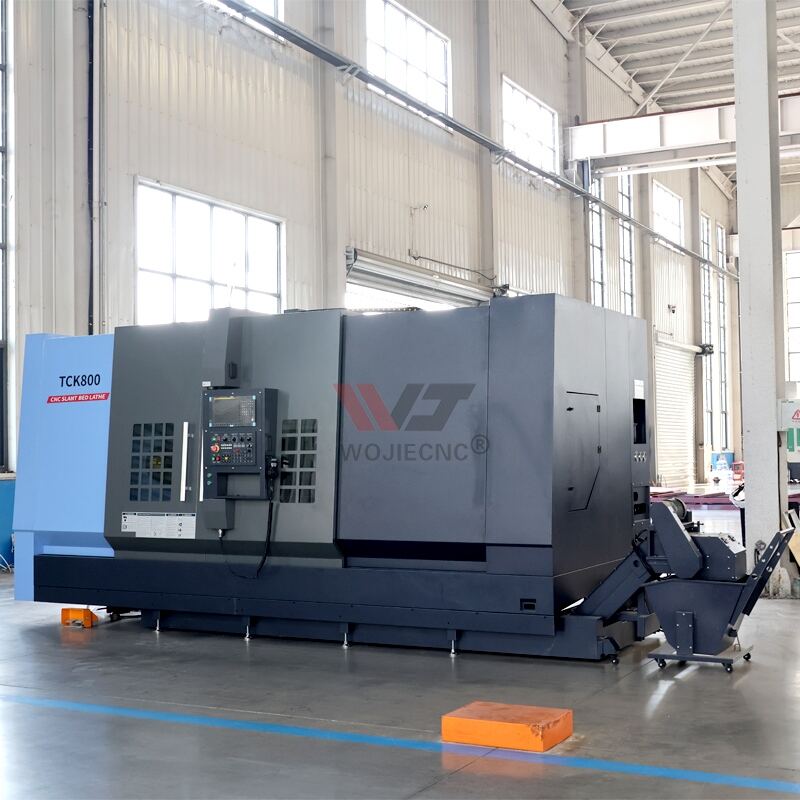

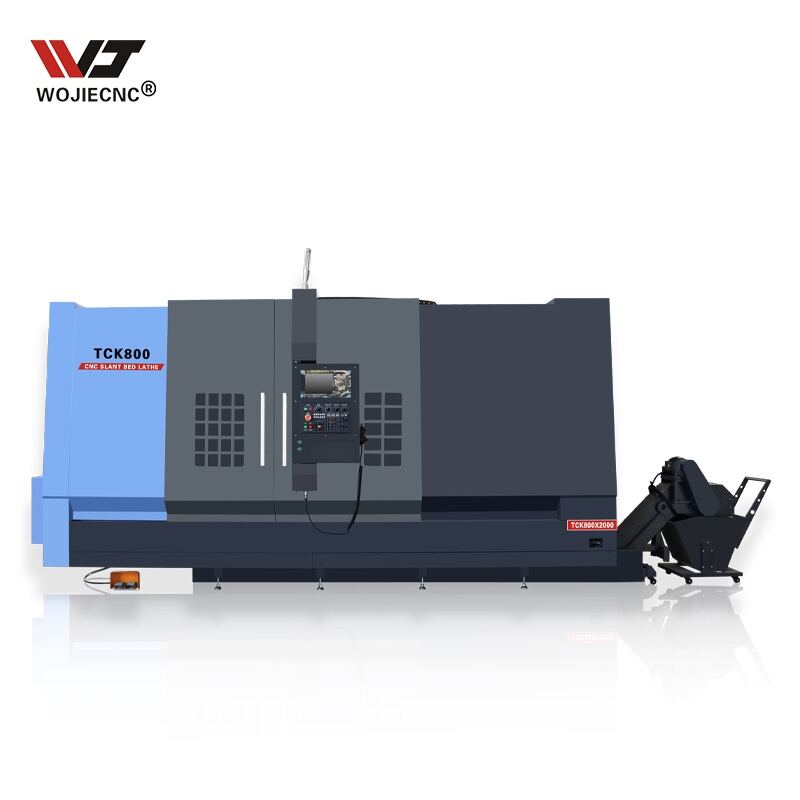

Este torno CNC de leito inclinado da série é um novo tipo de equipamento automático para usinagem de metais, adequado para processamento em lote de peças em forma de eixo e de placa, com características principais como alta eficiência, operação fácil e alta precisão; este torno da série é utilizado principalmente para torneamento de superfícies cilíndricas internas e externas, superfícies cônicas e outras superfícies rotativas, bem como para torneamento de diversos tipos de roscas, entre outros.
Características
O leito monobloco é fabricado em ferro de alta resistência para garantir rigidez e precisão. O design de leito inclinado e as guias lineares asseguram velocidade e precisão no processo. A superfície de contato entre o carro e a guia é revestida com Turcite B para manter a precisão.
Especificações:
| Item | Unidades | WJ800 |
| Diâmetro de giro sobre a cama | mm | 800 |
| Diâmetro de giro sobre o carro transversal | mm | 650 |
| Distância entre centros | mm | 1000/1500/2000/3000 |
| Formulário de guia | Tipo integral, ângulo de 45° | |
| Diâmetro do furo do spindle | mm | 105 |
| Passos de velocidade do spindle | - | Sem degraus |
| Faixa de velocidade do spindle | rpm | 5-1600 |
| Chuck, não. | em | placa hidráulica de 15 polegadas |
| Torreta/suporte de ferramenta | - | Torreta hidráulica de 12 posições |
| Tamanho do porta-ferramentas | mm | 32 x 32 |
| Dimensões do porta-ferramenta para furação | mm | φ50 |
| Curso do eixo X | mm | 400 |
| Curso do eixo Z | mm | 1000/1500/2000/3000 |
| Traverser rápido do eixo X | mm/min | guia linear de 18.000 |
| Traversal rápido do eixo Z | mm/min | guia linear de 18.000 |
| Diâmetro do fuso do tailstock | mm | φ100 |
| Ponta de contraponto cônica | - | MT6 |
| Curso da pena do contraponto | mm | 180 |
| Motor do spindle principal | kW | 22 |
| Motor da bomba de resfriamento | kW | 0.45 |
| Peso para 500 | kg | 7000 |
| Peso para 1000 | kg | 7500 |
| Peso para 1500 | kg | 8000 |
| Peso para 2000 | kg | 9000 |
| Peso para 3000 | kg | 9500 |
| Dimensões para 500 | mm | - |
| Dimensão para 1000 | mm | 4850x2570x2400 |
| Dimensão para 1500 | mm | 5350x2570x2400 |
| Dimensão para 2000 | mm | 5850x2570x2400 |
| Dimensão para 3000 | mm | 6850x2570x2400 |
Imagens detalhadas:
 |
 |
|

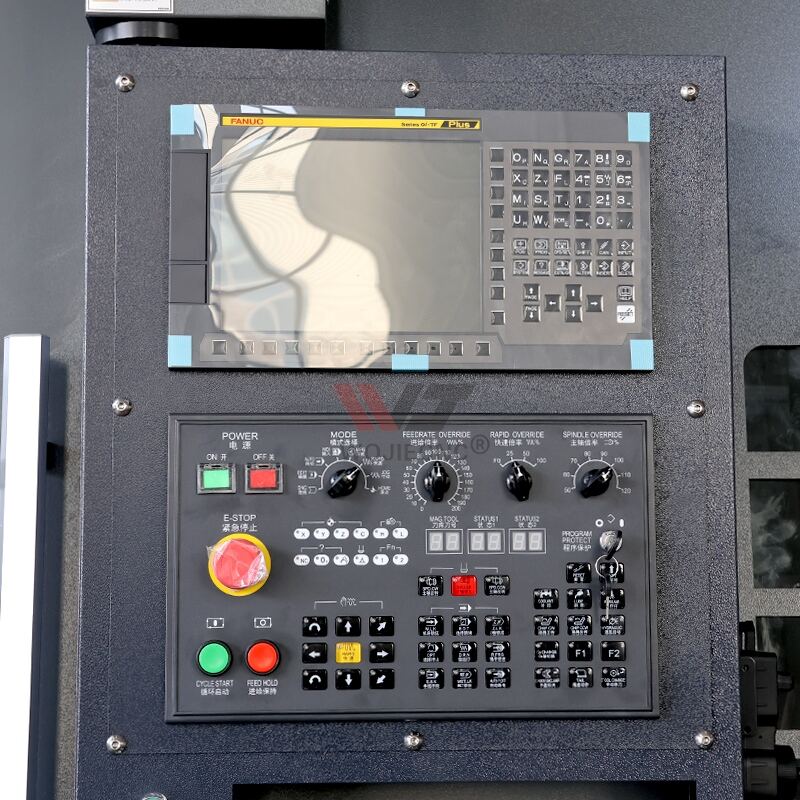

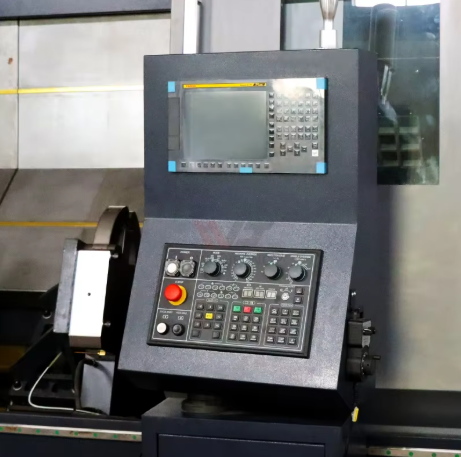

Sistema de Controle
Padrão: GSK
Opcional: Fanuc, Siemens, Mitsubishi, etc.
|

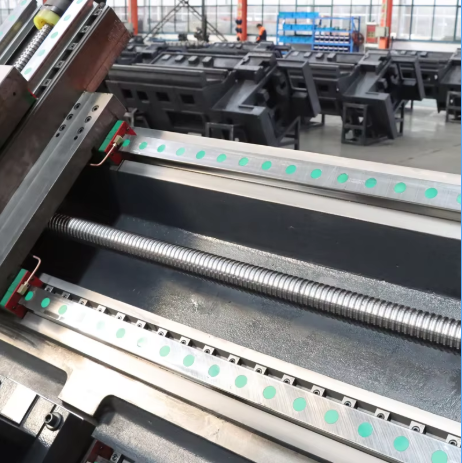

Parafuso e trilho de guia Taiwan Hiwin
Os eixos X e Z adotam guias lineares de rolagem de alta precisão, alta capacidade de carga e alta confiabilidade, combinadas com lubrificação forçada automática, para reduzir a resistência ao atrito do movimento de avanço e melhorar a precisão e a vida útil da máquina-ferramenta; a velocidade de avanço e a precisão de posicionamento da máquina-ferramenta são superiores
|
 |
 |
|

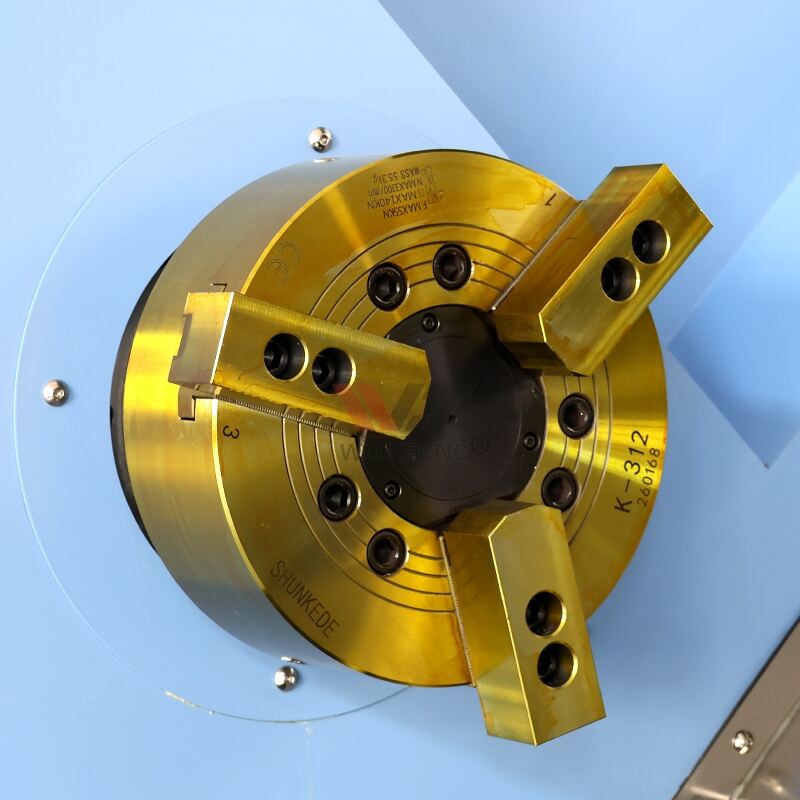

Chuck, não.
Placa hidráulica padrão de 12 polegadas
Placa hidráulica opcional de 15 polegadas
|

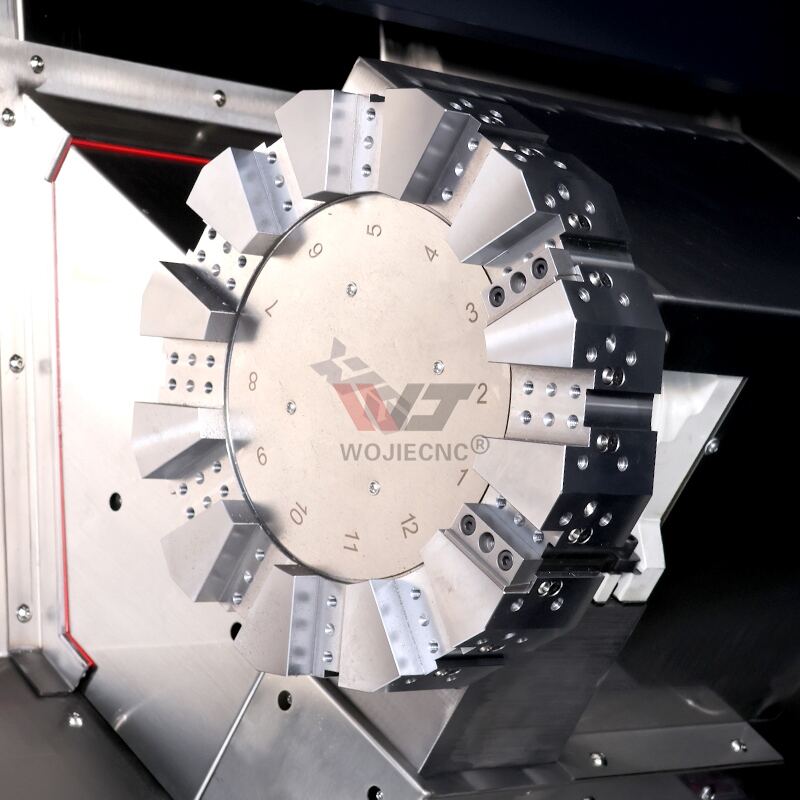

Turreta de ferramentas
Torreta motorizada padrão de 12 estações BMT55
Torreta motorizada opcional BMT65
|
 |
 |
Sistema de lubrificação automáticaO TCK800 é equipado com um Sistema automático de lubrificação DAMAITIAN MTA-203 , que fornece suprimento preciso e cronometrado de óleo para os trilhos-guia e fuso de esferas. Ele possui um visor digital para ajuste dos intervalos de lubrificação, um manômetro para monitoramento em tempo real e um reservatório transparente de óleo com indicadores de nível, garantindo lubrificação contínua e confiável, reduzindo o atrito e prolongando a vida útil dos componentes.
|

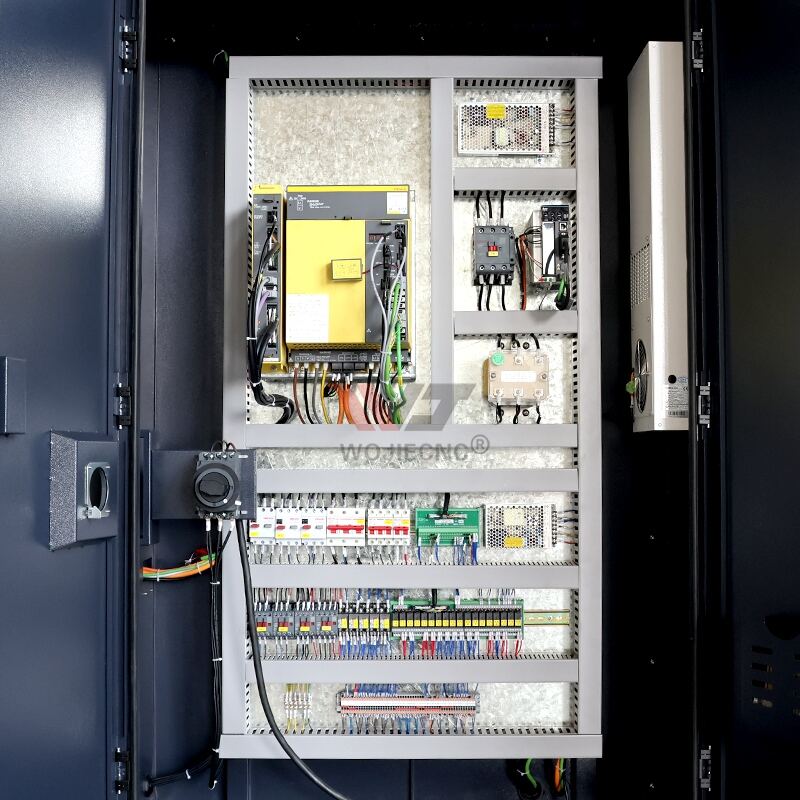

Armário de controle elétricoO gabinete elétrico da máquina integra um Sistema de controle CNC Fanuc (ou opcionalmente Siemens/GSK), com fiação organizada, disjuntores e blocos de terminais. Inclui uma unidade de alimentação, contatos e um ventilador de refrigeração dedicado para manter a operação estável. O design ergonômico garante fácil acesso para manutenção e diagnóstico de falhas, suportando o controle de usinagem de alta precisão.
|
Introdução da Empresa:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. possui:
1. Mais de 60.000m² de fábrica com mais de 150 trabalhadores.
2. Controle rigoroso de QC com mais de 24 etapas de processos de teste.
3. Fábrica com experiência de mais de 30 anos na fabricação de máquinas CNC.
4. Serviço online 24 horas por dia, a qualquer momento.
5. Negocie com clientes em mais de 150 países ao redor do mundo.
6. Cooperamos com marcas famosas, como SIEMENS, FANUC, SYNTEC etc.
7. Suportamos ODM e OEM.
8. O tempo de garantia é de 24 meses.
Oferecemos máquinas de melhor qualidade, serviços pós-venda mais eficientes e atenciosos aos clientes. Esperamos sinceramente comunicar-nos com amigos de diversos países e alcançar uma cooperação ganha-ganha.
Perguntas Frequentes:
1. Quais são as condições de pagamento?
A: T/T, 30% de pagamento inicial ao fazer o pedido, 70% do saldo antes do envio;
LC irrevogável à vista. Quando recebermos o pagamento adiantado,
nós vamos começar a fazer a produção. quando a máquina estiver pronta, enviaremos fotos para você.
após recebermos o pagamento do seu saldo, enviaremos a máquina para você.
2. Quais são os seus termos de comércio?
A : FOB, CFR e CIF são todos aceitáveis.
3. Qual é o prazo de entrega?
A: Se a máquina que você vai pedir for uma máquina padrão,
poderemos preparar a máquina em até 15 dias.
se forem máquinas especiais, o prazo será um pouco maior.
O tempo de transporte é de cerca de 30 dias para a Europa e América. Se você for da Austrália ou da Ásia, será mais curto.
Você pode fazer o pedido de acordo com o tempo de entrega e o tempo de envio. Nós daremos a você a resposta conforme apropriado.
4. Quais são suas condições de comércio?
A: FOB, CFR, CIF ou outros termos são todos aceitáveis.
5. Qual é a sua quantidade mínima de pedido e garantia?
A: A quantidade mínima de pedido é um conjunto, e a garantia é de um ano. Mas ofereceremos serviço vitalício para a máquina.
6. Qual é a embalagem das máquinas?
A: As máquinas padrão serão embaladas em caixas de madeira compensada.
