Descrição:
Atributo |
Valor |
tipo |
Horizontal |
comprimento máximo da peça de trabalho (mm) |
500/800 |
precisão de posicionamento (mm) |
±0.005 |
repetibilidade (x/y/z) (mm) |
±0.003 |
número de eixos |
2 |
sISTEMA DE CONTROLE CNC |
GSK/KND/SIEMENS/FANUC |
nº de fusos |
Solteiro |
estações de ferramentas |
12, 8 |
capacidade de usinagem |
Uso Pesado |
voltagem |
220/380V |
garantia |
2 anos |
 |
 |
Especificações:
|
Especificações |
Unidade |

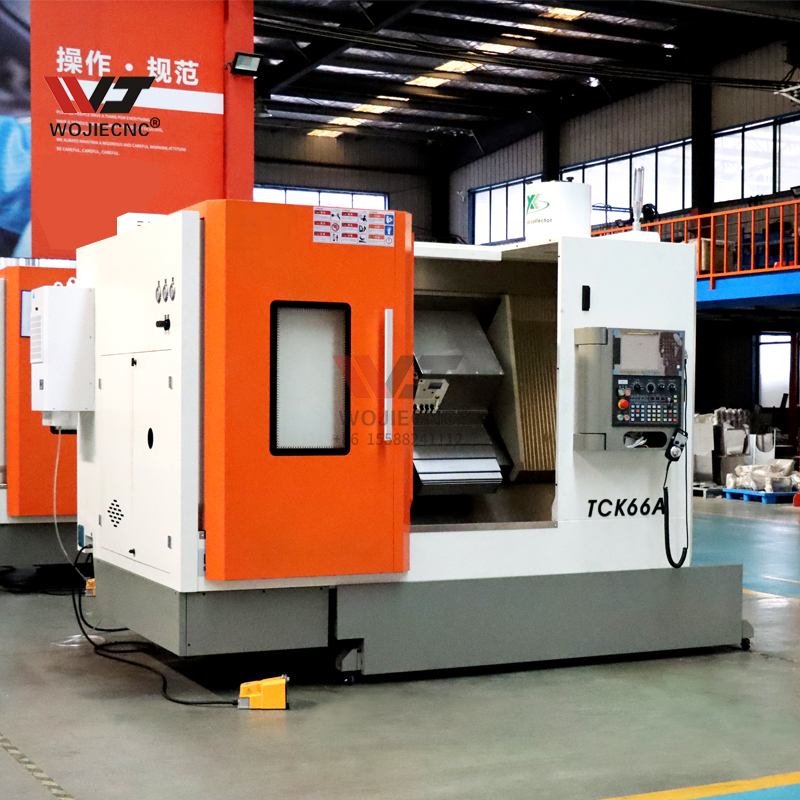

TCK66A |
|
Diâmetro máximo de torneamento sobre o leito |
mm |
660 |
|
Diâmetro máximo de torneamento sobre o carro |
mm |
400 |
|
Comprimento máximo de processamento |
mm |
700 |
|
Diâmetro máximo da barra |
mm |
75 |
|
Diâmetro máximo de usinagem de disco |
mm |
500 |
|
Forma da extremidade do spindle |
- |
A2-8 |
|
Diâmetro do furo do eixo |
φ/mm |
85 |
|
Faixa de velocidade do spindle |
r/min |
0-2800 |
|
Modo de desvio do fuso |
- |
Regulação de velocidade contínua |
|
Potência do motor do fuso |
KW |
11 |
|
Formulário de chuque |
- |
Mandril Hidráulico |
|
Tamanho do mandril |
Polegada |
10" |
|
Velocidade de avanço rápido no eixo X |
m/min |
24 |
|
Velocidade de movimento rápido no eixo Z |
m/min |
24 |
|
Torque do motor de servo do eixo X |
N.M |
10 |
|
Torque do motor de servo do eixo Z |
N.M |
10 |
|
Viagem do eixo X |
mm |
260 |
|
Curso do eixo Z |
mm |
800 |
|
Forma ferroviária |
mm |
Guias lineares |
|
Forma do porta-ferramentas |
- |
12 estações |
|
Tamanho da ferramenta (tamanho do cortador quadrado/cortador de furação) |
mm |
25X25 |
|
Forma do cabeçote móvel |
- |
Hidráulico |
|
Diâmetro do rabo |
φ/mm |
100 |
|
Curso da luva do cabeçote móvel |
mm |
700 |
|
Afiamento da manga do contraponto |
- |
MT5# |
|
Peso da máquina |
kg |
5500 |
|
Tamanho da máquina |
mm |
470021002150 |
Imagens detalhadas:
 |
 |
|

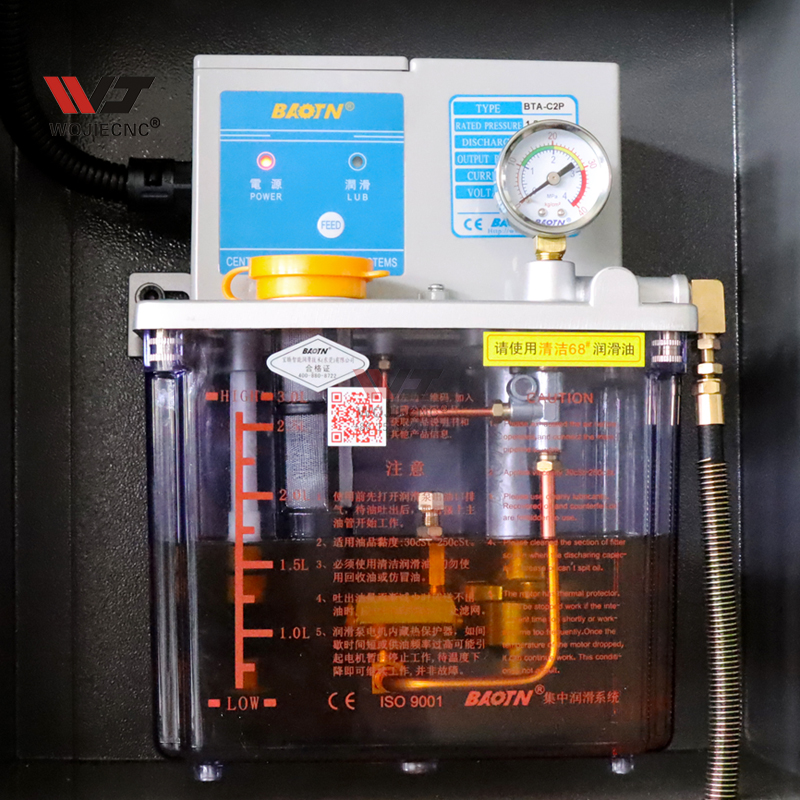

Sistema de lubrificação
É adotado um sistema de lubrificação centralizada, que permite lubrificação programada, quantitativa, precisa e eficiente, sendo prático e confiável no uso e favorável à melhoria da vida útil da máquina-ferramenta.
|

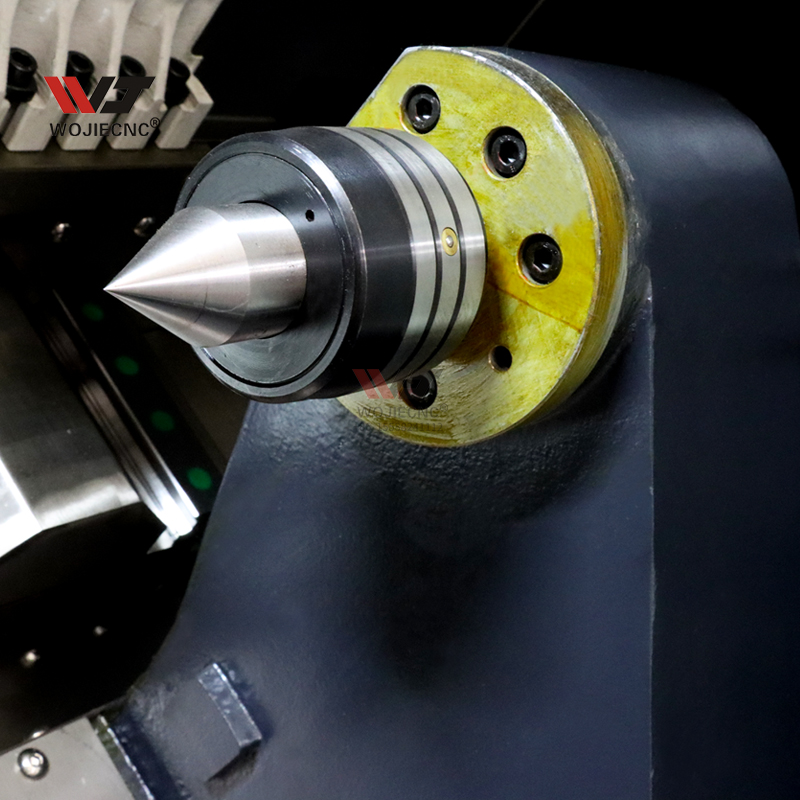

Tailstock hidráulico
O contra-ponto de um torno CNC é utilizado para apertar a peça com seu ponteiro durante a usinagem de peças em forma de eixo, garantindo assim a estabilidade do processo de usinagem. O movimento do contra-ponto inclui o deslocamento do corpo do contra-ponto e o deslocamento da manga do contra-ponto. Um contra-ponto programável pode ser selecionado conforme as exigências do cliente
|
 |
 |
|
Mandril Hidráulico
O plato hidráulico prende rapidamente a peça e melhora a eficiência operacional do torno. A força de fixação é estável e confiável, e seu tamanho pode ser ajustado. Os clientes podem optar por mandris macios com dentes em pente, mandris rígidos ou mandris especiais personalizados. Alta precisão de fixação e longa vida útil
|

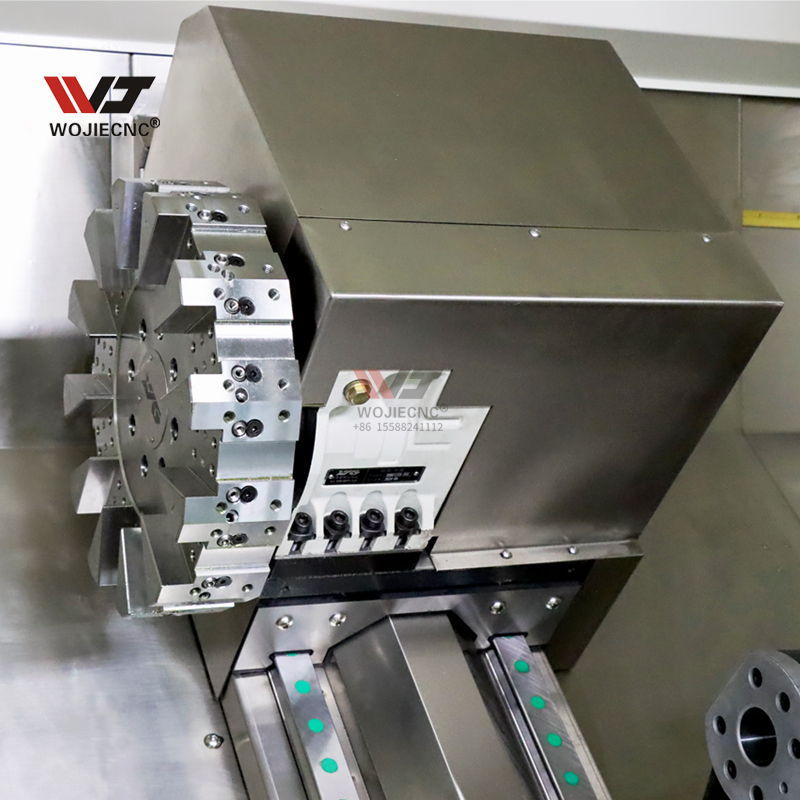

Turret
Sistema padrão: torreta hidráulica de 12 estações; opcional: torreta motriz de 12 posições (12T). Pode instalar um eixo porta-fresa e realizar fresagem em ângulo fixo. Requer potência para girar a fresa. Trata-se de uma torreta motriz que integra os processos de torneamento e fresagem na produção e usinagem. É uma torreta destinada a tornos e tornos CNC.
|
 |
 |
|

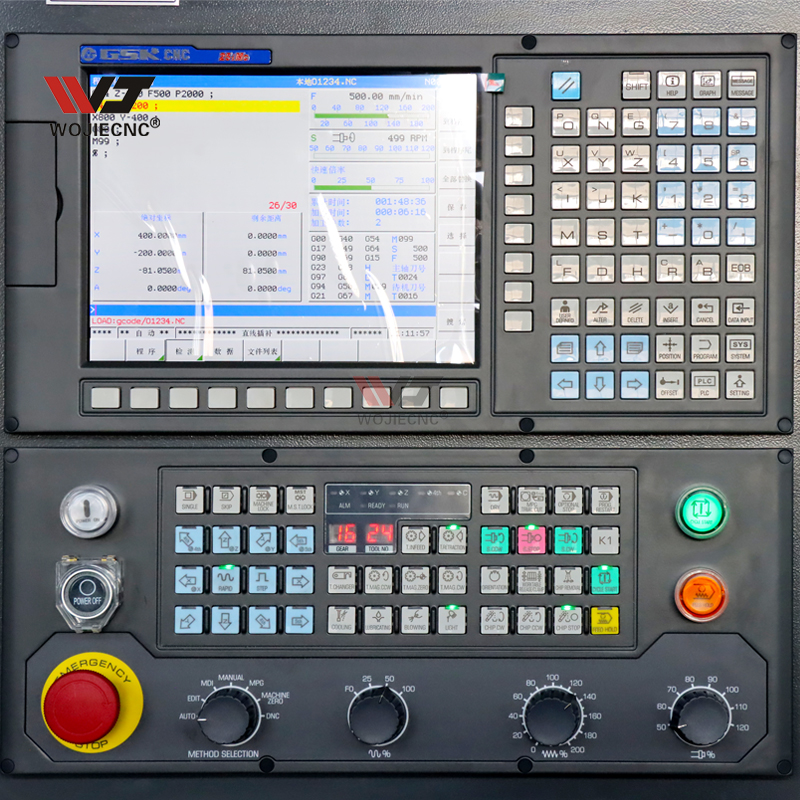

Sistema de Controle
Sistema padrão: Gsk988TA; opcional: Fanuc, Siemens, Syntec, etc.
|

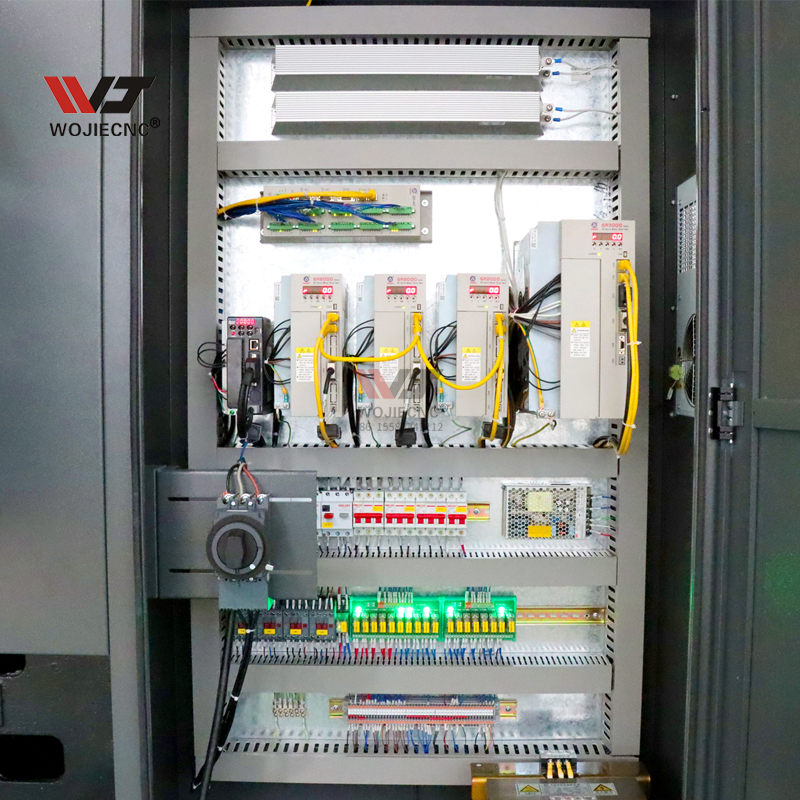

Sistema elétrico
A parte elétrica utiliza a marca Delixi, que é segura e confiável. As marcas Schneider e Siemens também podem ser selecionadas conforme os requisitos do cliente
|
