Opis:
Zastosowanie Produktu
Maszyna charakteryzuje się dobrą sztywnością, wygodną i elastyczną obsługą; umożliwia frezowanie pionowe oraz wiercenie, a także rozwiercanie i gwintowanie – ma szeroki zakres zastosowań, szczególnie nadaje się do obróbki różnorodnych skomplikowanych kształtów dwuwymiarowych i trójwymiarowych form wklęsłych i wypukłych oraz złożonych powierzchni wnęk. Jest szczególnie odpowiednia do obróbki seryjnej. Nadaje się do precyzyjnej obróbki form w przemyśle motocyklowym, kolejowym, lotniczo-kosmicznym, przyrządów pomiarowych, lekkiej przemysłu tekstylnego, urządzeń elektronicznych oraz przemysłu maszynowego – np. do obróbki małych i średnich elementów takich jak obudowy, pokrywy, płyty i blachy.
Specyfikacje:
| Rozmiar stołu | mm | 1400x700 |
| Przesunięcie osi X | mm | 1300 |
| Przesunięcie osi Y | mm | 700 |
| Przesunięcie osi Z | mm | 700 |
| Maks. Obciążenie stołu roboczego | kg | 1400 |
| T slot ((numer-width-pitch) | 5–18x110 | |
| Max. prędkość wrzeciona | obr/min | 10000 |
| Stożek wrzeciona | mm | BT40 |
| Moc głównego silnika | kW | 15 |
| X/Y/Z prędkość szybkiego przejazdu | m/min | 24/24/20 |
| Prędkość posuwu skrawania | mm/min | 1-8000 |
| Typ szyny przewodniej | Linia kolejowa | |
| Odległość od osi wrzeciona do powierzchni kolumny | mm | 773 |
| Odległość między czołem wrzeciona a powierzchnią stołu roboczego | mm | 160-860 |
| Dokładność pozycjonowania | mm | ±0.005 |
| Dokładność powtarzalności pozycjonowania | mm | ±0.003 |
| Magazyn narzędzi | Ramię 24 | |
| Max. średnica narzędzia | mm | φ112 (sąsiadujące) / φ200 (oddzielone) |
| Maksymalna waga narzędzia | kg | 18 |
| Waga maszyny | kg | 11000 |
| Ogólny wymiar | mm | 3870x3165x2920 |
Akcesoria standardowe:
System: GSK25I
24T magazyn narzędzi typu ramy
3 osie z prowadnicami liniowymi
Serwonapęd wrzeciona, 7,5 kW
Stożek wrzeciona BT40
Prędkość obrotowa wrzeciona 8000 obr/min
trójkolorowa lampka ostrzegawcza
Światło robocze LED
Koło sterujące
Wymiennik ciepła szafy elektrycznej
Róg wyrównawczy
Pełne pokrycie
Akcesoria opcjonalne:
Automatyczny transporterek wiórków i pojemnik na wiórki
Chłodnica oleju wrzeciona
Klimatyzacja szafy elektrycznej
Oddzielnik oleju i wody (skimmer oleju)
Głowa kątowa
10000/12000 obr/min
Szczegółowe zdjęcia:
 |
|
|

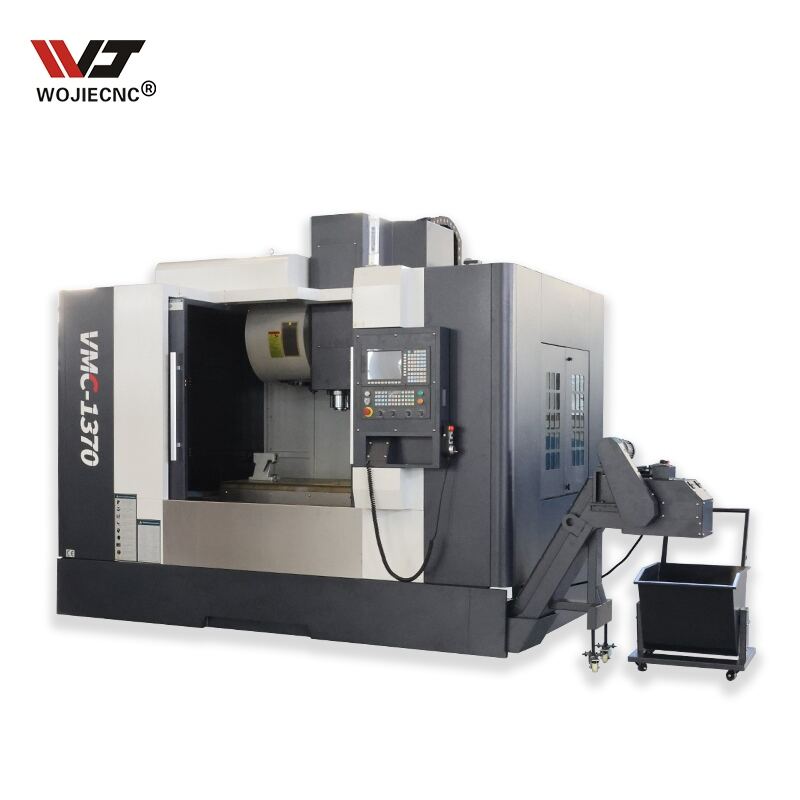

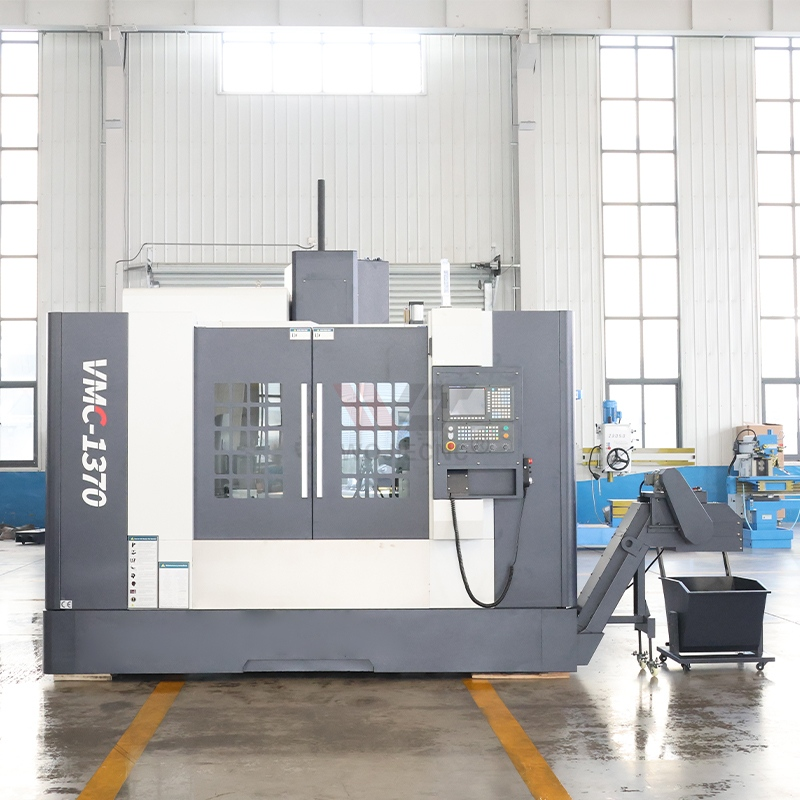

KONSTRUKCJA MASZYNY
1. Żeliwo o wysokiej wytrzymałości i wysokiej jakości.
2. Długa baza łoża i pionowa konstrukcja kolumny.
|
Taiwan precyzyjny wrot
1. Stożek wrzeciona to BT40.
2. Prędkość wrzeciona 8000 obr/min, możliwość zmiany na 10000/12000 obr/min.
3. Wrzeciono z Tajwanu przeszło test dynamicznej równowagi zgodnie z normą ISO.
|
|
|
 |
|
ŚRUBA POCZĄTKOWA I ŁĄCZNIK
1. Tajska precyzyjna śruba poczynkowa.
2. Łożysko śruby poczynkowej z łożyskiem FAG, sprzęgło R+W bezpośrednio podłączone.
|
TAJWAŃSKIE PRECYZYJNE SZYNY LINIOWE
1. Tajska szyna prowadząca liniowa z wysoką prędkością obrotową, dokładność pozycjonowania może osiągnąć klasę μm.
2. Marka: HIWIN lub PMI.
|
 |
|
|
MAGAZYNEK NARZĘDZI TAIWAN
1. Tajska obrotowa magazynka narzędzi OKADA 24-stanowiskowa.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
|

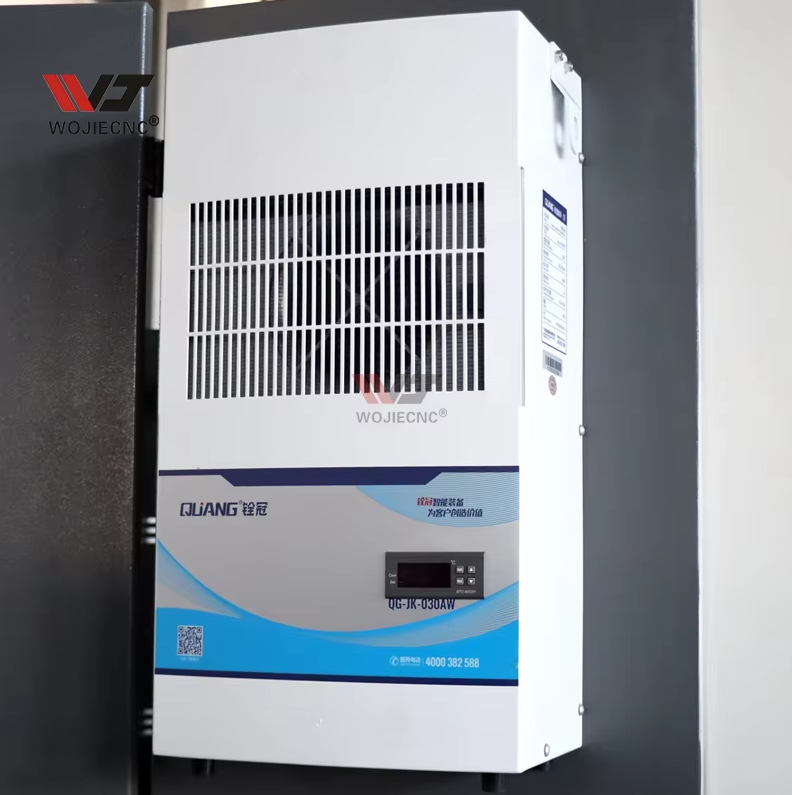

Klimatyzator
Standardowo z przemysłowym klimatyzatorem do szafy elektrycznej. Lepsze chłodzenie szafy elektrycznej.
|
|
|
 |
|
System sterowania
Standard: sterowanie GSK / KND.
Opcjonalnie: Siemens, FANUC, Syntec itp.
|
SKŁADNIKI ELEKTRYCZNE DELIXI
1. Z bezpiecznymi elementami elektrycznymi.
2. Opcjonalnie: marka SCHNEIDER
|
|
|
|
|

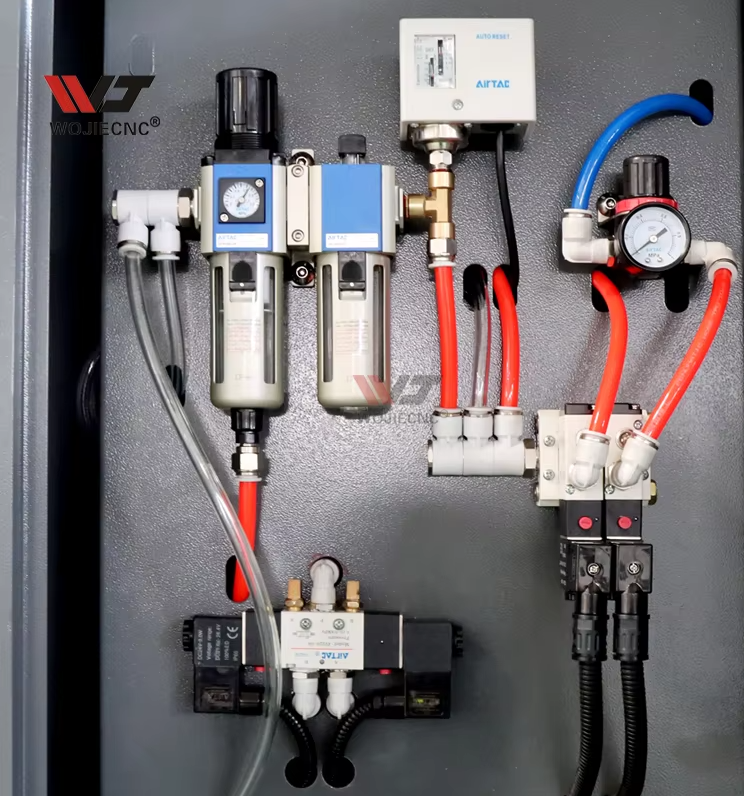

Elementy pneumatyczne
Standardowo z pneumatycznymi elementami AirTAC.
|

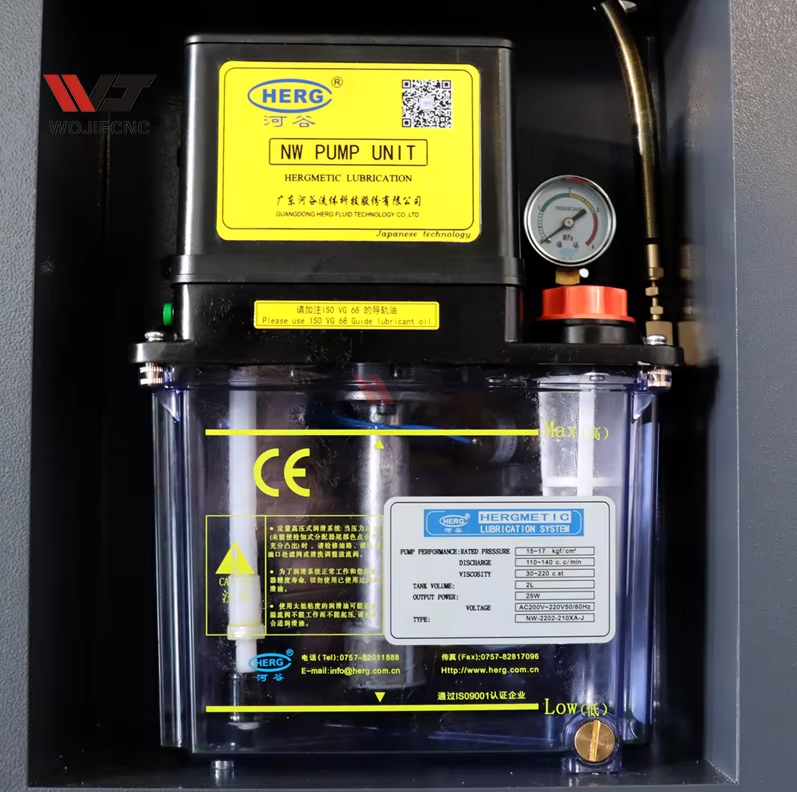

System smarowania
Urządzenie do automatycznego smarowania.
|
