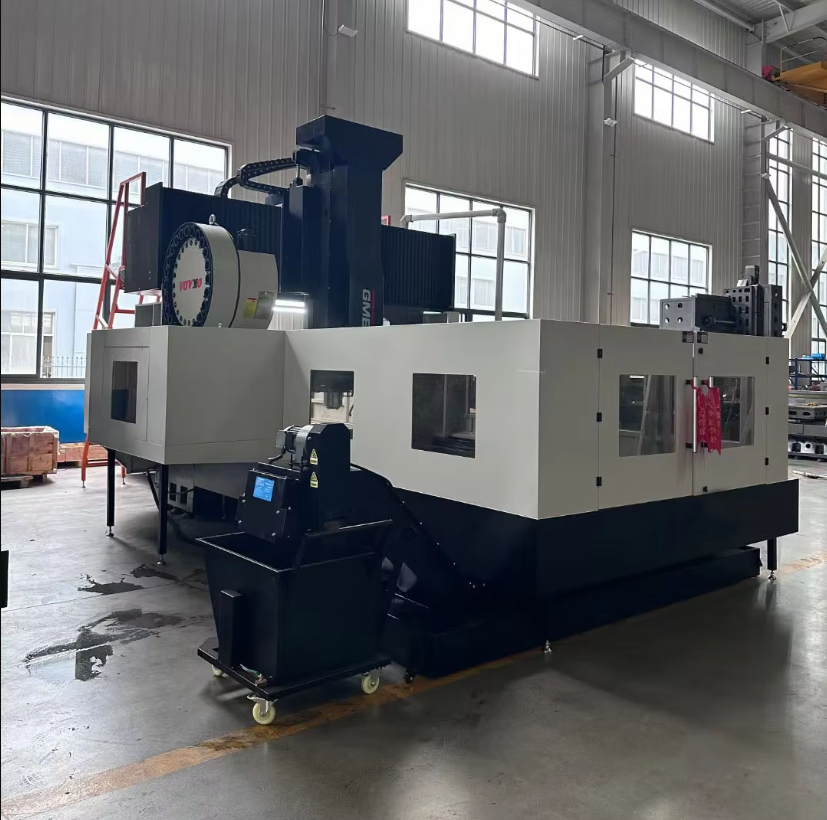

Stabilne i wydajne duże centrum obróbkowe typu bramkowego GMC3022, frezarko-wiertarka CNC do obróbki części
- Opis
- Specyfikacje
- Szczegółowe obrazy
- Informacje o firmie
Opis:
Standardowa konfiguracja:
System sterowania KND, wrzeciono BT50 o prędkości obrotowej 6000 obr./min
liniowe przewodnictwo
automatyczna wymiennica narzędzi typu ramowa na 24 pozycje
Chłodnica oleju wrzeciona
Dwa transportery wiórków śrubowych
Pełna obudowa z blachy stalowej
Opcjonalna konfiguracja:
Systemy Siemens, Fanuc, Mitsubishi, Syntec
Wrzeciono BT40 o prędkości obrotowej 10 000 lub 12 000 obr./min
Wrzeciono BT50 z Tajwanu o prędkości obrotowej 6000 obr./min
Chłodzenie przez wrzeciono
Chłodnica oleju wrzeciona
Taśmociąg do odpadów metalowych z obróbki
Klimatyzator do szafy elektrycznej, separator oleju i wody
Oś czwarta / oś piąta
System ustawiania narzędzi
System pomiaru przedmiotów obrabianych
Cechy:
CNC frezarki portalowe dziedziczą zalety dużej sztywności, symetrycznej konstrukcji oraz stabilności tradycyjnej podstawy maszyn portalowych. poprzez wzmocnienie konstrukcji nośnej oraz racjonalne rozmieszczenie elementów, cała maszyna charakteryzuje się dużą sztywnością. Frezarka portalowa oferuje różnorodne funkcje obróbkowe, takie jak frezowanie, wiercenie, rozwiercanie, rozszerzanie otworów, pogłębianie oraz gwintowanie – stosowane powszechnie w różnych dziedzinach mechanicznej obróbki metali, m.in. w przemyśle motocyklowym i samochodowym, budowie form, lotnictwie i kosmonautyce, przemyśle opakowaniowym oraz branży hardware’owej.
Specyfikacje:
| Specyfikacje | Jednostki | GMC3022 |
| Rozmiar stołu | mm | 3000*2000 |
| Przesunięcie osi X | mm | 3000 |
| Przesunięcie osi Y | mm | 2200 |
| Przesunięcie osi Z | mm | 1000 |
| Maks. Obciążenie stołu roboczego | kg | 11000 |
| T slot ((numer-width-pitch) | - | 9-28-200 |
| Szerokość bramy | mm | 2300 |
| Odległość między czołem wrzeciona a powierzchnią stołu roboczego | mm | 280-1280 |
| Stożek wrzeciona | - | BT50 |
| Max. prędkość wrzeciona | obr/min | 6000 |
| Moc głównego silnika | KW | 30 |
| Prędkość posuwu skrawania | m/min | 7 stycznia |
| X/Y/Z prędkość szybkiego przejazdu | m/min | 2012/12/8 |
| Typ prowadnicy | - | Prowadnice liniowe osi X/Y, prowadnice tarczowe osi Z |
| Dokładność pozycjonowania | mm | X/Y ±0,0075, Z ±0,015 |
| Dokładność powtarzalności pozycjonowania | mm | ±0.005 |
| Magazyn narzędzi | - | Ramię 24 |
| Waga maszyny | kg | 32000 |
| Ogólny wymiar | mm | 9.30053E+11 |
Szczegółowe zdjęcia:
 |
|
|
Panel sterujący
To Panel sterowania FANUC zapewnia intuicyjną obsługę dzięki przyjaznemu interfejsowi, precyzyjnym pokrętłom oraz dedykowanemu przyciskowi awaryjnego zatrzymania, co gwarantuje stabilne i wydajne sterowanie obróbką na maszynie GMC3018.
|
Magazyn narzędzi
The Automatyczna magazynka narzędzi OKADA umożliwia szybkie wymiany narzędzi przy dużej pojemności, znacznie skracając czas postoju (bezcięcia) i zwiększając produktywność podczas złożonych zadań obróbkowych.
|
|
|
 |
|

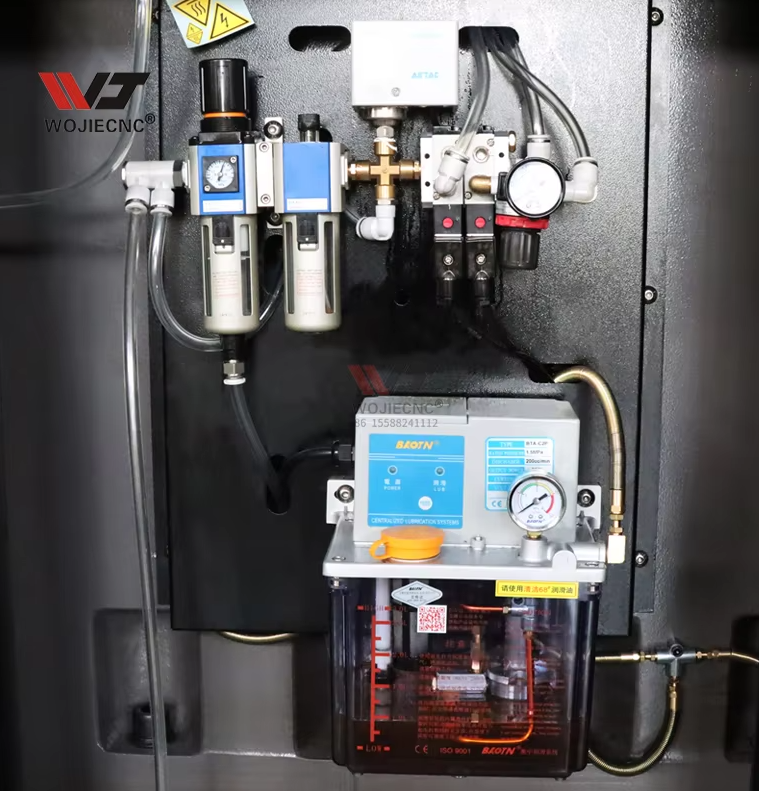

System smarowania
Centralny system smarowania zapewnia automatyczne i precyzyjne doprowadzanie oleju do kluczowych elementów, skutecznie zmniejszając zużycie, wydłużając okres eksploatacji oraz utrzymując stałą dokładność obróbki.
|

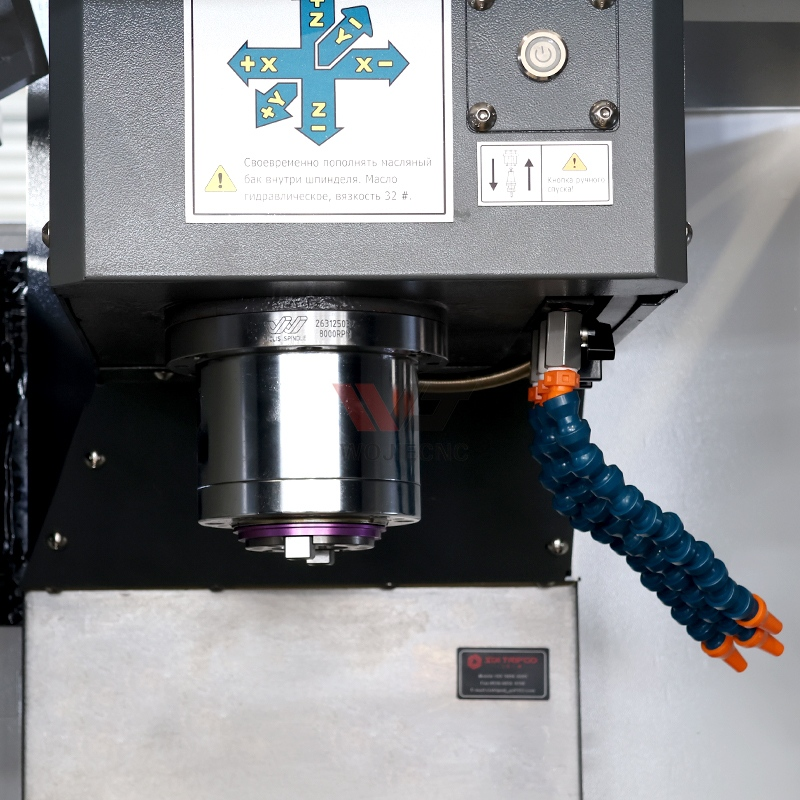

Jednostka śrubowa
Wysokowydajna jednostka wrzeciona charakteryzuje się solidną konstrukcją i stabilnym obrotem, zapewniając dużą moc cięcia oraz precyzję niezbędną do spełnienia wymogów obróbki ciężkiej i wysokiej dokładności.
|
Przedstawienie firmy:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. posiada:
1. Ponad 60 000 m² fabryki z ponad 150 pracownikami.
2. Ścisła kontrola jakości z ponad 24-etapowym procesem testowania.
3. Ponad 30-letnie doświadczenie w produkcji maszyn CNC.
4. Obsługa online 24 godziny na dobę.
5. Handel z klientami w ponad 150 krajach na całym świecie.
6. Współpraca znanego marki, takich jak SIEMENS, FANUC, SYNTEC itp.
7. Obsługa ODM i OEM.
8. Czas gwarancji to 24 miesiące.
Dostarczamy maszyny lepszej jakości, bardziej wydajne oraz kompleksowe usługi posprzedażowe dla klientów. Szczerze mamy nadzieję na nawiązanie kontaktu z przyjaciółmi z różnych krajów i osiągnięcie współpracy typu win-win.
FAQ:
1. Jakie są warunki płatności?
A: T/T, 30% początkowej płatności przy zamówieniu, 70% salda przed wysyłką;
Bezodwołalne akredytywy dokumentarne przy podejrzeniu. Gdy otrzymamy zaliczkę,
rozpoczniemy produkcję. Gdy maszyna będzie gotowa, prześlemy Ci zdjęcia.
po otrzymaniu płatności końcowej wyślemy maszynę do Ciebie.
2. Jakie są Pana warunki handlowe?
A: FOB, CFR i CIF są wszystkie akceptowane.
3. Kiedy jest czas dostawy?
A: Jeśli zamawiana maszyna jest maszyną standardową,
możemy przygotować maszynę w ciągu 15 dni.
jeśli to specjalne maszyny, potrwa to nieco dłużej.
Czas podróży morskiej wynosi około 30 dni do Europy, Ameryki. Jeśli jesteś z Australii lub Azji, czas będzie krótszy.
Możesz złożyć zamówienie zgodnie z czasem dostawy i czasem wysyłki. Odpowiemy odpowiednio.
4. Jakie są warunki handlowe?
A: Warunki FOB, CFR, CIF lub inne są akceptowane.
5. Jaka jest Twoja minimalna ilość zamówienia i gwarancja?
A: MOQ to jeden zestaw, a gwarancja wynosi jeden rok. Ofertujemy jednak obsługę całokształtu użytkowania urządzenia.
6. Jaki jest sposób pakowania maszyn?
A: Standardowe maszyny będą zapakowane w skrzynie z drewna wiórkowanego.
