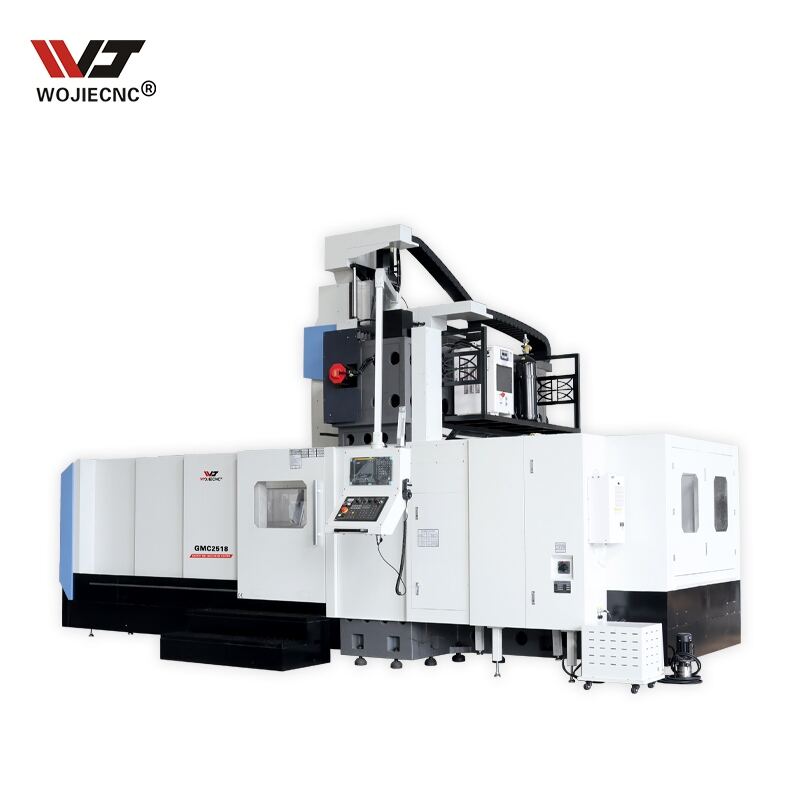

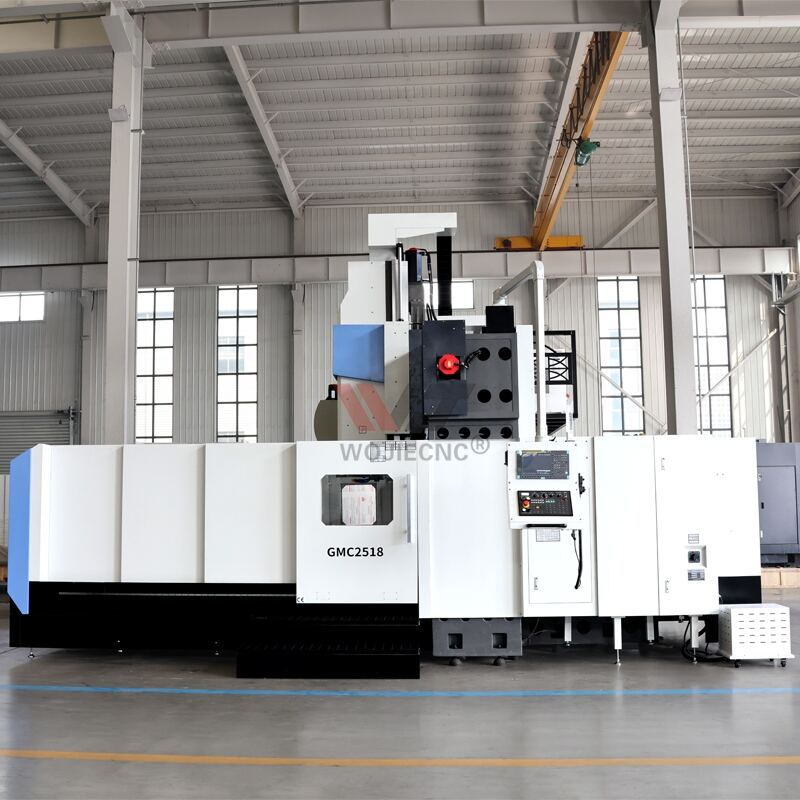

Duże narzędzia maszynowe CNC z podwójną kolumną GMC2518, centrum obróbkowe typu bramkowego CNC z uchwytem BT50
- Opis
- Specyfikacje
- Szczegółowe obrazy
- Informacje o firmie
Opis:
Zastosowanie Produktu
Ta maszyna jest odpowiednia do przetwarzania w dziedzinie obróbki mechanicznej i produkcji form, stanowiąc pionowe centrum obróbcze, nadaje się do zastosowań od obróbki zgrubnej po wykończeniową, umożliwia frezowanie, wiercenie, gwintowanie, toczenie otworów oraz wiele innych procesów.
Specyfikacje:
| Model | GMC2518 |
| Oś X (ruch poprzeczny stołu roboczego) | 2500mm |
| Oś Y (ruch podłużny suportu) | 1800mm |
| Oś Z (pionowy ruch wrzeciona) | 1000mm |
| Odległość od czoła wrzeciona do stołu roboczego (BT50) | 150–1150 mm |
| Szerokość bramy | 1800mm |
| Wysokość rusztowania | 1300mm |
| Szybki ruch osi X | 15 minut na minutę |
| Szybki ruch osi Y | 15 minut na minutę |
| Szybki ruch osi Z | 10 m/min |
| podajnik cięcia | 1–7 m/min |
| Śruba trzyosiowa (szlifowanie klasy C3) | 5010 |
| Przewodniki osi trzech kierunków | 55Roller / 55Roller / sztywny prowadnik |
| Obszar roboczy | 2500×1600 mm |
| nośność | 7000kg |
| Zakładka T | 9 × 22 × 180 mm |
| Standardowa konfiguracja wrzeciona | Typ paska BT50 |
| Prędkość obrotowa wału | 6000rpm |
| Otwór stożkowy wrzeciona | BT50 |
| Moc głównego silnika wrzeciona (FANUC) | 22 KW |
| Dokładność pozycjonowania (standard JIS) | ±0,005/300 mm |
| Powtarzalna dokładność pozycjonowania (standard JIS) | ±0,005mm |
| Waga | Około 25000 kg |
| Wymiary | 6500 × 4000 × 4000 mm |
Akcesoria standardowe:
System GSK
24-miejscowy magazyn narzędzi obrotowy
Wrzeciono z Taiwanu BT40
Przesyłowiec szczątków łańcuchowych
Taśmociąg śrubowy do wiórów
Automatyczny system smarowania
System chłodzenia
Wymiana ciepła
System pneumatyczny
Obudowa maszyny w pełni zamknięta
Akcesoria opcjonalne:
System: FANUC, Siemens, GSK itp.
4 osie lub 5 osi
Chłodzenie centrum wrzeciona
Wyższa prędkość wrzeciona
Klimatyzator
Skrzynia biegów
Szczegółowe zdjęcia:
 |
|
|

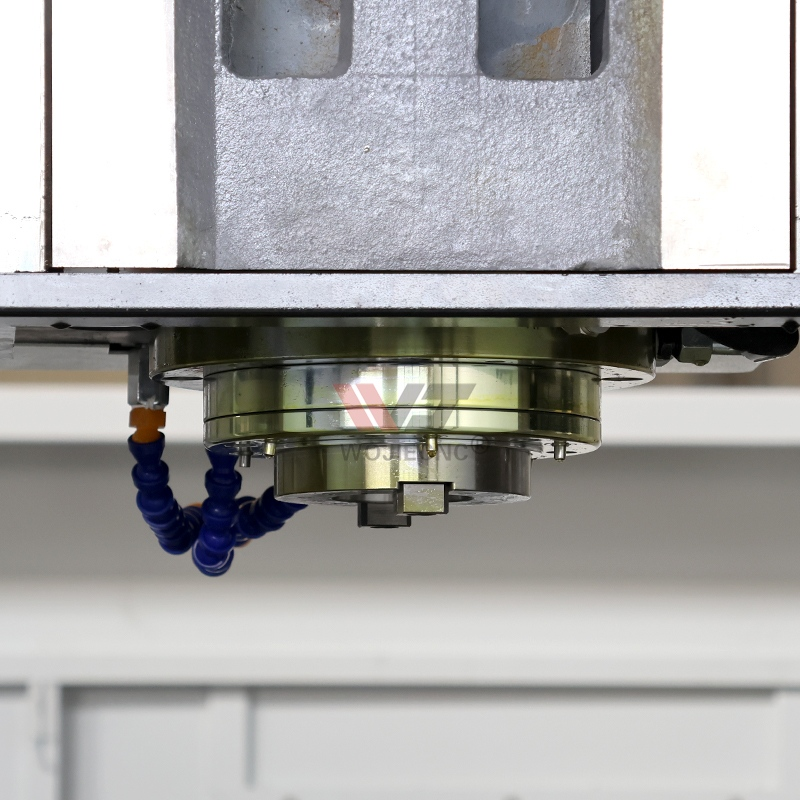

Wrzeciono i automatyczny system wymiany narzędzi (ATC)
The wysokowydajna jednostka wrzeciona zapewnia mocne cięcie oraz możliwość obróbki wysoką prędkością, wspierane niezawodnymi prowadnicami liniowymi i systemem napędu serwo do precyzyjnego pozycjonowania. Zamknięta konstrukcja ochronna zapewnia stabilną pracę w warunkach intensywnej obróbki.
|

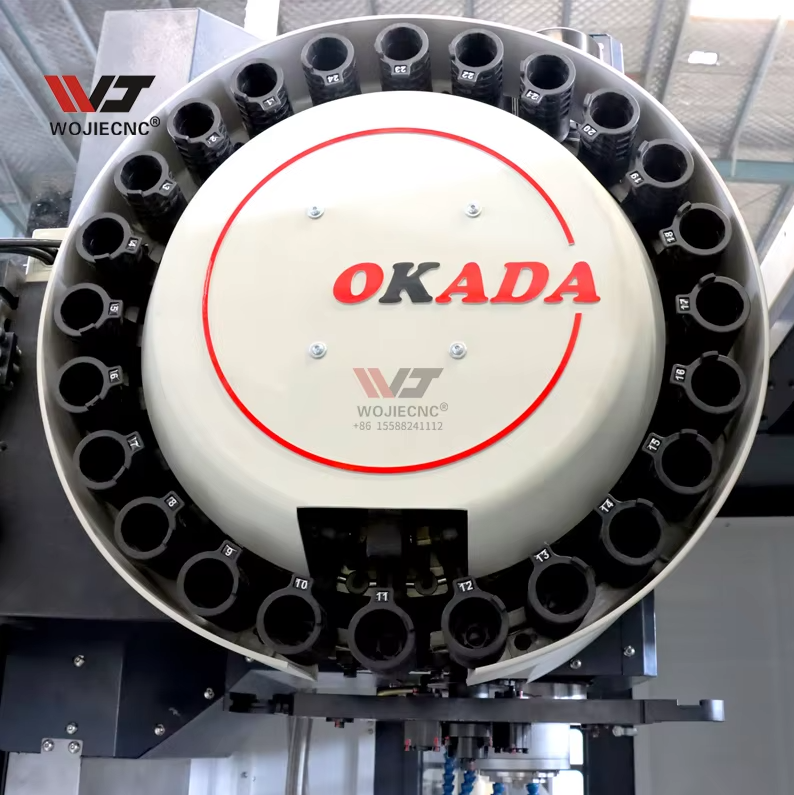

Magazynek narzędzi OKADA
To 30-pozycyjny magazynek narzędzi z losowym dostępem (marka OKADA) umożliwia szybką wymianę narzędzi oraz automatyczną ich selekcję, znacznie skracając czas pośredni (nieobróbki). Jest kompatybilny z szeroką gamą narzędzi tnących, wspierając złożone wieloprocesowe zadania obróbkowe.
|
|
|
 |
|
Interfejs głowicy wrzeciona i stołu roboczego
The ciężkoobciążona głowica wrzeciona charakteryzuje się sztywną konstrukcją i łożyskami wysokiej precyzji, co czyni ją idealną do frezowania wysokoprędkościowego i ciężkiego toczenia. Zamknięta konstrukcja stołu roboczego skutecznie zapobiega rozpryskiwaniu wiórków i chłodziwa, tworząc bezpieczne i czyste środowisko obróbkowe.
|

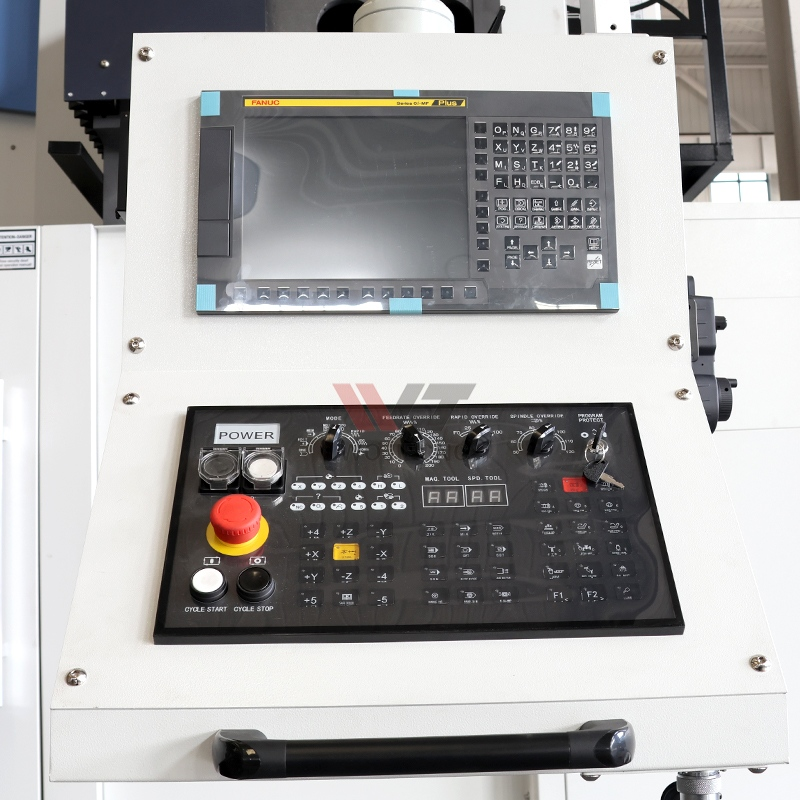

SYSTEM KONTROLI CNC
Wyposażona w zaawansowana konsola sterowania CNC (z dużym ekranem dotykowym i pełnofunkcyjną klawiaturą), oferuje intuicyjną obsługę, kontrolę konturów z wysoką precyzją oraz obsługę obróbki wieloosiowej. Funkcje awaryjnego zatrzymania i ręcznej nadpisania zapewniają bezpieczeństwo i elastyczność obsługi.
|
