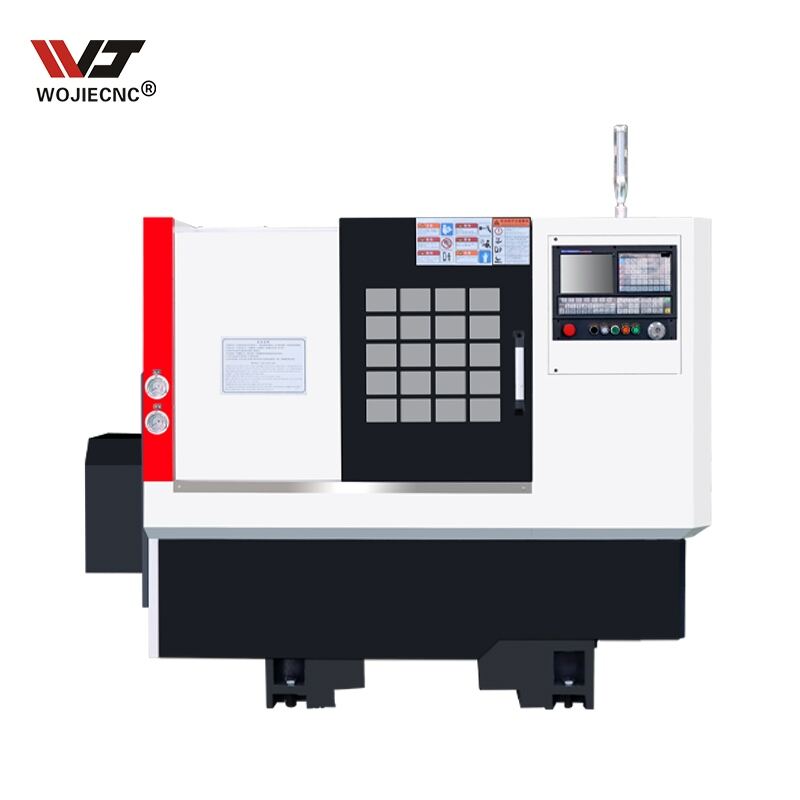

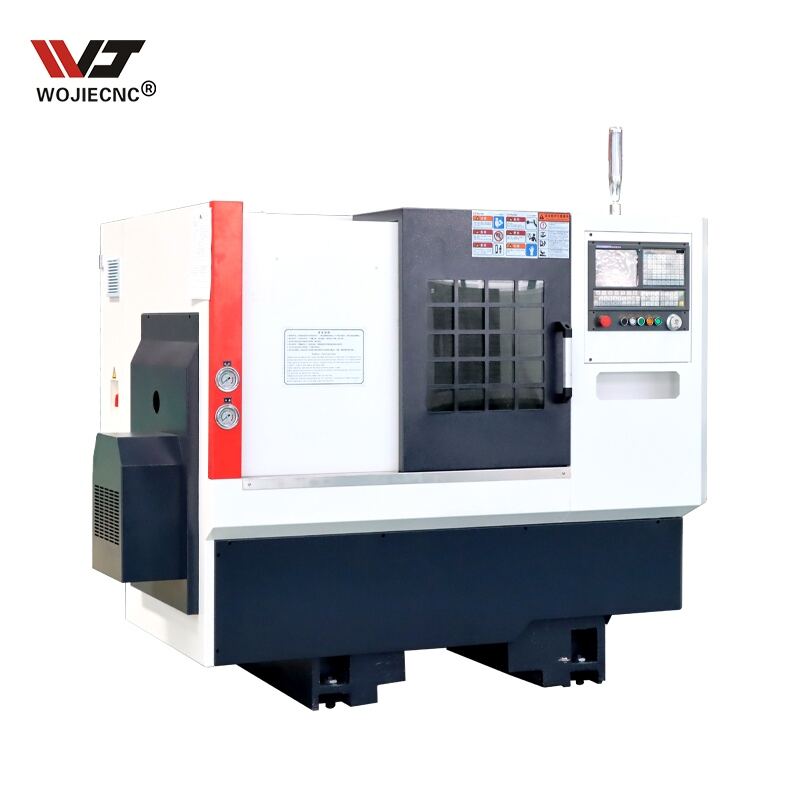

Precyzyjny automatyczny poziomy tokarko-frezarkowy CNC WOJIE z pojedynczym wrzecionem średniego obciążenia model WJ6340 z nachylonym łożem i dwiema osiami

Opis:

Opis produktu:

Ta seria obrabiarek wyposażona jest w całoczęściowy łoże o kącie pochylenia 30°, z materiału łóżka HT300. Odlewane jest technologią piasku żywicznego i charakteryzuje się racjonalnym rozmieszczeniem żeber wewnętrznych. Naprowadzenie odbywa się za pomocą importowanych liniowych prowadnic rolkowych, co poprawia dokładność posuwu, zapewnia niski opór tarcia, dobrą sztywność, wysoką odporność na drgania i odkształcenia, umożliwiając użytkownikom osiągnięcie wyższej dokładności obróbki, zwiększenie prędkości ruchu szybkiego oraz uzyskanie wyższej wydajności produkcji.

Specyfikacje:

Specyfikacje	Jednostki	WJ6340
Rozstaw nad łóżkiem	mm	400
Rozstaw nad przesuwem poprzecznym	mm	140
Odległość między środkami	mm	200
Zakres przebiegu osi X/Z	mm	400/300
Jednostka śrubowa	mm	140
Typ czoła wrzeciona	-	A2-5
Otwór wrzeciona	mm	48
Pojemność stołu	mm	40
Zakres prędkości wrzecidła	obr/min	3500
Rozmiar uchwytu	W	6
Silnik szpulowy	kW	3.7/5.5
Powtarzalność pozycji osi X/Z	Mm	+/-0.003
Moment obrotowy silnika posuwu osi X/Z	Nm	6/6
Rozmiar narzędzia skrawającego	mm	20*20
Waga maszyny	kg	2200 kg
Wymiary ogólne	mm	220015301780

Szczegółowe zdjęcia:

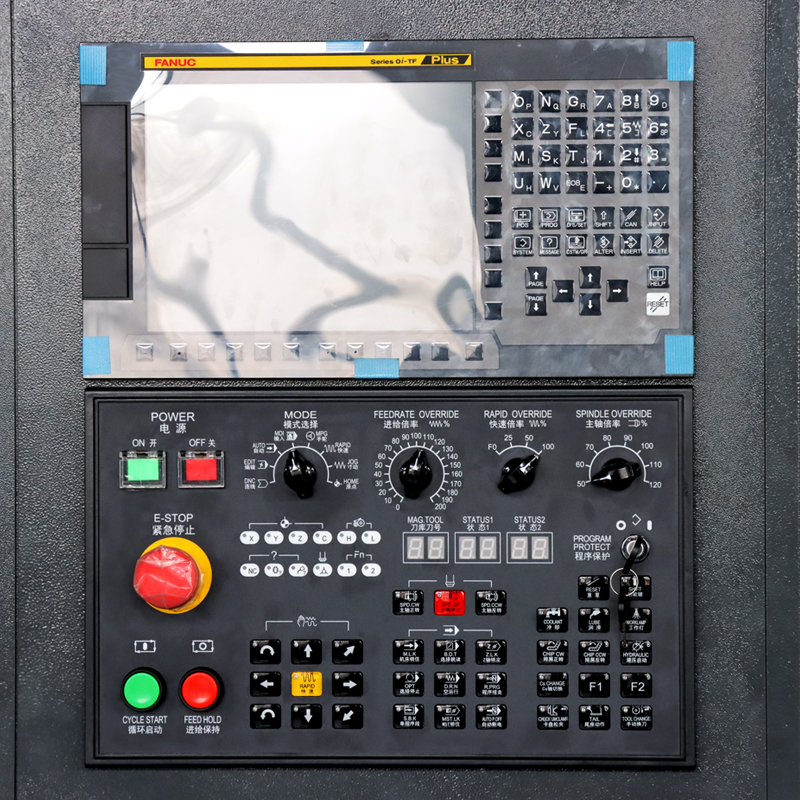

System sterowania CNC firmy FANUC oraz panel operatorski

Nazwa komponentu

Panel sterowania CNC FANUC (główna jednostka sterująca)

Szczegółowy opis

To jest... centralny panel sterowania tokarki, wyposażonej w wysokoprecyzyjny system CNC firmy FANUC — uznawany za stabilny i łatwy w obsłudze. Panel zawiera kolorowy wyświetlacz LCD, wielofunkcyjne klawisze sterujące oraz dedykowane pokrętła sterujące.

· Podstawowe funkcje : Pozwala na wprowadzanie/edycję programów, monitorowanie w czasie rzeczywistym współrzędnych obróbki/obrotów wrzeciona/posuwu oraz jednokrotne przełączanie między trybami ręcznym (JOG), automatycznym, MDI (ręczne wprowadzanie danych) i symulacją bez cięcia.

· Bezpieczeństwo i Efektywność : Wyposażony w wyraźny czerwony przycisk awaryjnego zatrzymania przycisk awaryjnego wyłączenia zasilania w sytuacjach zagrożenia; zoptymalizowany układ klawiszy zmniejsza zmęczenie operatora i minimalizuje przestoje produkcyjne.

· Zgodność : Obsługuje złożone procesy toczenia (toczenie zewnętrzne/wewnętrzne, gwintowanie, toczenie stożkowe, rowkowanie) oraz zapewnia wysoką powtarzalność, czyniąc ją idealną do precyzyjnej obróbki masowej.

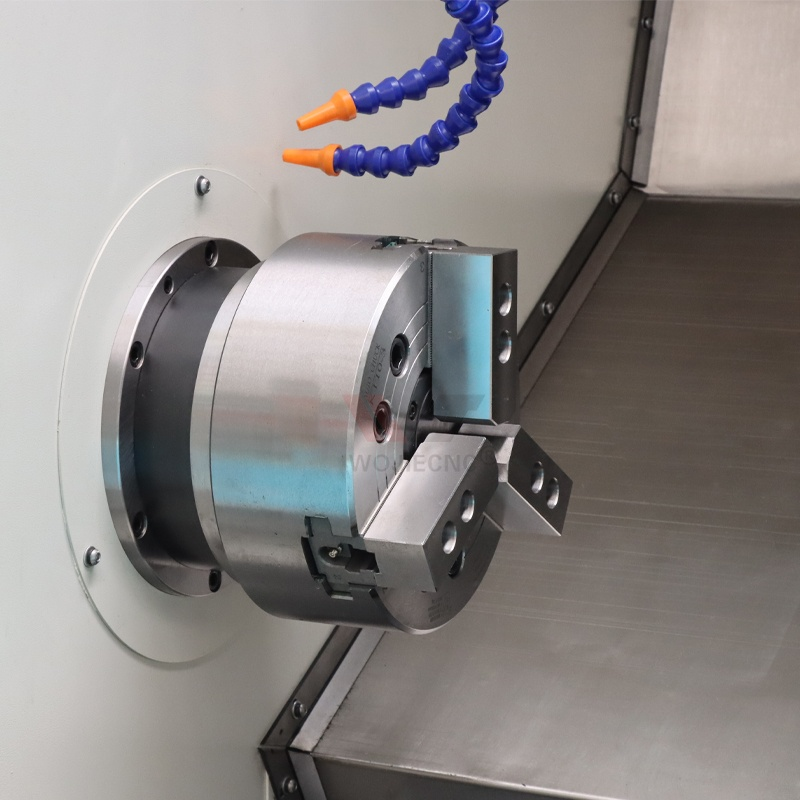

hydrauliczna trzypałkowa imadłka

Nazwa komponentu

Mocny trzypałkowy samocentrujący się uchwyt hydrauliczny (główny element mocujący przedmiot obrabiany)

Szczegółowy opis

To imadło o wysokiej sztywności hydrauliczna trzypałkowa imadłka który stanowi podstawowe urządzenie do chwytania przedmiotu obrabianego. Wykorzystuje napęd hydrauliczny do synchronicznego zaciskania/odpinania trzech pająków, zapewniając bezpieczne utrzymywanie przedmiotu podczas wysokoprędkościowego obrotu wrzeciona.

· Kluczowe zalety :

o Silna siła zacisku : Zapewnia stabilne zaciskanie, zapobiegając przesuwaniu się przedmiotu obrabianego podczas intensywnego cięcia i gwarantując stałą dokładność obróbki.

o Wysoka współosiowość gwarantuje precyzyjne centrowanie przedmiotów obrabianych (zgodne z prętami i tarczami o średnicy do maksymalnej średnicy obróbki maszyny WJ66A), co jest kluczowe przy wykonywaniu części o ścisłych tolerancjach.

o Szybkie zaciskanie/zwalnianie : Napęd hydrauliczny skraca czas przygotowania w porównaniu z uchwytami ręcznymi, zwiększając wydajność produkcji masowej.

· Zastosowanie : Idealny do obróbki elementów samochodowych, części metalowych oraz ogólnotechnicznych przedmiotów obrabianych.

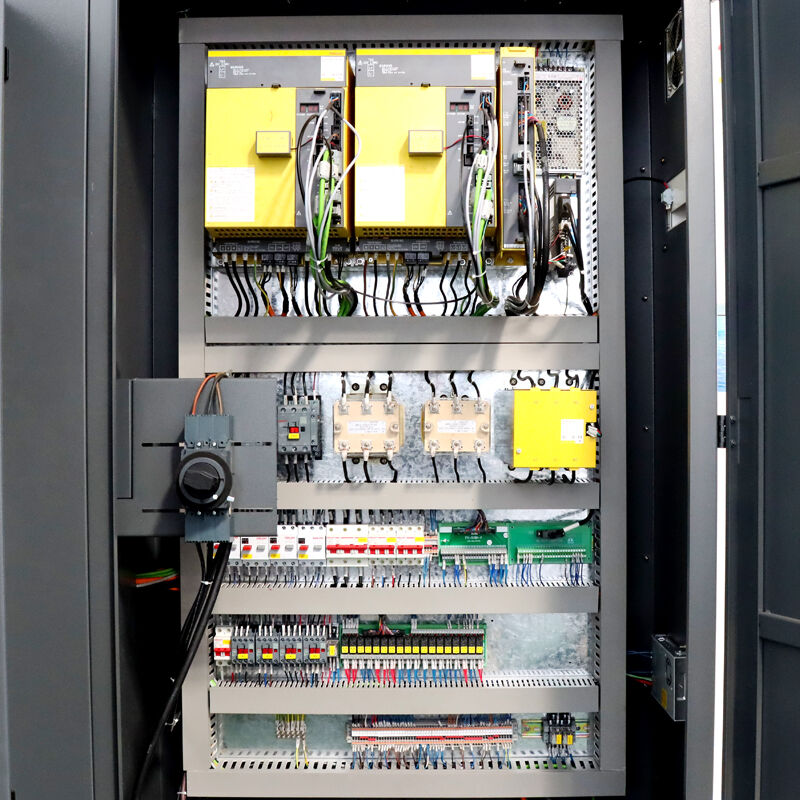

Szafa sterownicza

Nazwa komponentu

Zintegrowana szafa sterownicza elektryczna (rdzeń zasilania i sterowania)

Szczegółowy opis

Ta zamknięta szafa elektryczna zawiera podstawowe komponenty elektryczne maszyny WJ66A, w tym Przekształtnic serwospawdowych Fanuc , moduły przekaźnikowe, wyzwalacze nadprądowe oraz zaciski wejścia/wyjścia.

· Niezawodność : Zastosowano komponenty elektryczne przemysłowe oraz ścisłe standardy okablowania (uporządkowane, oznakowane obwody), aby zapewnić stabilną transmisję sygnałów i zapobiec zakłóceniom elektrycznym.

· Ochrona bezpieczeństwa : Wyposażony w zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem oraz obwód awaryjnego wyłączenia zasilania, chroniący maszynę przed uszkodzeniami elektrycznymi oraz operatorów.

· Przyjazny konserwacji : Modułowa konstrukcja komponentów ułatwia diagnozowanie usterek i wymianę części, co redukuje długoterminowe koszty konserwacji.

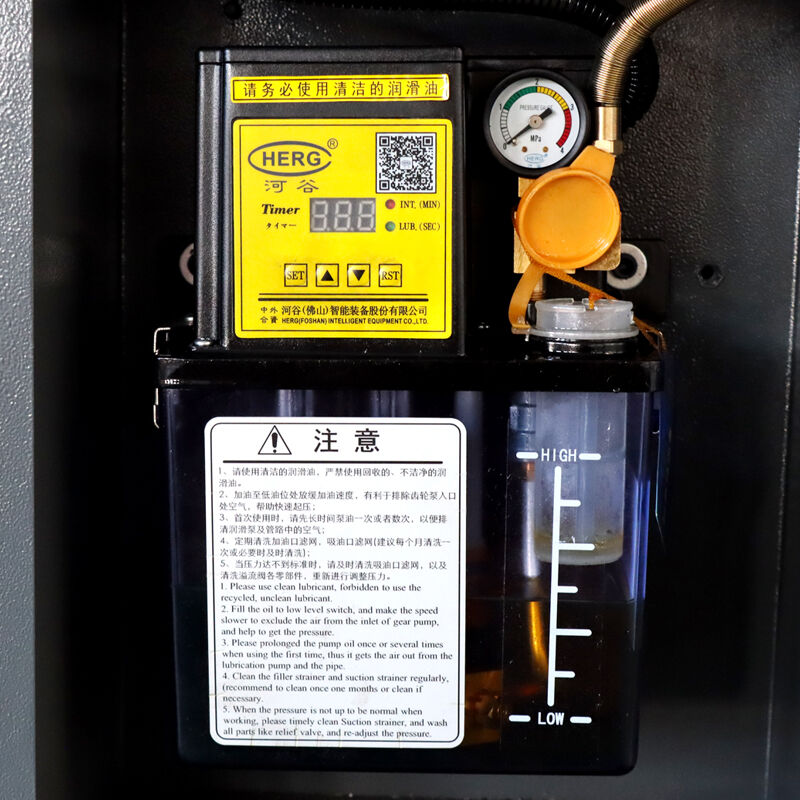

Automatyczny system smarowania

Nazwa komponentu

Centralny system automatycznego smarowania (ochrona ruchomych części maszyny WJ66A)

Szczegółowy opis

To system działający w cyklu czasowym automatyczny system smarowania przeznaczony do smarowania elementów maszyny WJ66A narażonych na intensywne zużycie: prowadnic liniowych, śrub kulowych oraz łożysk wrzeciona.

· Smarowanie precyzyjne : Automatycznie dostarcza określone ilości smaru w ustalonych odstępach czasu, zapewniając jednolite pokrycie warstwy olejowej na elementach ruchomych.

· Monitorowanie i alerty wyposażony w przejrzysty wskaźnik poziomu oleju i manometr, które ostrzegają operatorów przed niskim poziomem oleju lub zablokowaniem systemu, zapobiegając tarciu suchemu i przedwczesnemu zużyciu komponentów.

· Wydajność eliminuje konieczność ręcznego smarowania, zmniejsza koszty pracy serwisowej oraz wydłuża czas eksploatacji kluczowych komponentów – co jest kluczowe dla utrzymania długotrwałej precyzji obróbki maszyny WJ66A.

Konfiguracje opcjonalne:

Przedstawienie firmy:

ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. posiada:
1. Ponad 60 000 m² fabryki z ponad 150 pracownikami.
2. Ścisła kontrola jakości z ponad 24-etapowym procesem testowania.
3. Ponad 30-letnie doświadczenie w produkcji maszyn CNC.
4. Obsługa online 24 godziny na dobę.
5. Handel z klientami w ponad 150 krajach na całym świecie.
6. Współpraca znanego marki, takich jak SIEMENS, FANUC, SYNTEC itp.
7. Obsługa ODM i OEM.
8. Czas gwarancji to 24 miesiące.

Dostarczamy maszyny lepszej jakości, bardziej wydajne oraz kompleksowe usługi posprzedażowe dla klientów. Szczerze mamy nadzieję na nawiązanie kontaktu z przyjaciółmi z różnych krajów i osiągnięcie współpracy typu win-win.

FAQ:

1. Jakie są warunki płatności?

A: Przelew bankowy T/T, 30% początkowej zapłaty przy złożeniu zamówienia, 70% pozostałej kwoty przed wysyłką; bezwzględny akredytywa dokumentalna przy podejrzeniu. Gdy otrzymamy zaliczkę, rozpoczniemy produkcję. Gdy maszyna będzie gotowa, prześlemy zdjęcia do Państwa. Po otrzymaniu końcowej zapłaty wyślemy maszynę.

2. Jakie są Pana warunki handlowe?

A: FOB, CFR i CIF są wszystkie akceptowane.

3. Kiedy jest czas dostawy?

A: Jeśli zamawiane przez Ciebie urządzenie jest urządzeniem standardowym, możemy je przygotować w ciągu 15 dni. W przypadku specjalnych maszyn czas będzie nieco dłuższy. Czas transportu morskiego wynosi około 30 dni do Europy i Ameryki. Jeśli jesteś z Australii lub Azji, czas ten będzie krótszy. Możesz składać zamówienie, biorąc pod uwagę czas dostawy i czas transportu. Odpowiemy Ci odpowiednio.

4. Jakie są warunki handlowe?

A: Warunki FOB, CFR, CIF lub inne są akceptowane.

5. Jaka jest Twoja minimalna ilość zamówienia i gwarancja?

A: MOQ to jeden zestaw, a gwarancja wynosi jeden rok. Ofertujemy jednak obsługę całokształtu użytkowania urządzenia.

6. Jaki jest sposób pakowania maszyn?

A: Standardowe maszyny będą zapakowane w skrzynie z drewna wiórkowanego.
