Centro di lavorazione VMC: come leggere una scheda tecnica prima dell’acquisto

Un centro di lavorazione VMC è una fresatrice CNC a mandrino verticale con cambio utensile automatico, e la caratteristica che determina se mantiene le tolleranze non è la velocità del mandrino — bensì la combinazione tra volume di lavoro, tipo di guide, accuratezza di posizionamento e la prova di accettazione alla quale questi valori sono stati sottoposti.

Leggi la scheda tecnica di un VMC in questo ordine: (1) dimensioni del piano e corsa X/Y/Z rispetto al pezzo più grande; (2) conicità e gamma di velocità del mandrino rispetto al materiale da lavorare; (3) tipo di guide rispetto alla severità del taglio; (4) accuratezza di posizionamento e lo standard rispetto al quale è stata effettuata la misurazione; (5) capacità del magazzino utensili rispetto al numero di operazioni previste. Tutti gli altri elementi — marca del sistema di controllo, trasportatore trucioli, sonda — rientrano nelle configurazioni.

Questa guida spiega il significato di ogni voce, mostra un esempio pratico tratto da una vera scheda tecnica e elenca i cinque controlli contrattuali da eseguire prima di versare un acconto.

Cos’è un VMC — e quando non è la macchina adatta

Un centro di lavoro verticale fissa il pezzo su un piano orizzontale e avvicina automaticamente una fresa montata su un mandrino verticale, sostituendo gli utensili in modo automatico dal relativo magazzino. Questa architettura è ideale per parti prismatiche: lastre, carter, supporti, stampi, camme e qualsiasi componente la cui lavorazione principale avviene dall’alto.

Non è la macchina adatta in tre casi:

• Il pezzo è un albero o un disco. La tornitura risulta più efficiente; un tornio ruota il pezzo anziché eseguire un’interpolazione attorno ad esso.
• Il pezzo è una scatola di grandi dimensioni che richiede lavorazioni su quattro o cinque facce. Un centro di lavoro orizzontale (HMC) posiziona il pezzo su un tavolo rotante e mantiene il mandrino in posizione orizzontale, eliminando la necessità di un’escursione Z elevata e di utensili lunghi.
• Il pezzo è piccolo, piatto e semplice, e viene prodotto in basso volume. Una fresatrice CNC a 3 assi senza cambio utensile costa meno e potrebbe essere sufficiente.

Il vero vantaggio della VMC è la concentrazione dei montaggi: foratura, fresatura, alesatura, calibratura e filettatura rigida in un unico serraggio, da cui deriva effettivamente la precisione — ogni nuovo fissaggio rappresenta una possibile perdita di tale precisione.

Le 9 specifiche che determinano la precisione

Due di questi parametri vengono comunemente interpretati in modo errato. Le corsie non corrispondono alle dimensioni del piano — un tavolo di 800 × 320 mm non significa 800 mm di corsa sull’asse X, e la differenza è ciò che impedisce di lavorare le estremità di un pezzo lungo. E l’accuratezza di posizionamento, senza lo standard di prova corrispondente, è infalsificabile ; ±0,0075 mm misurati secondo uno standard dichiarato costituisce una specifica, mentre lo stesso valore privo di riferimento a uno standard è semplicemente un’affermazione.

Guide a cassetta vs guide lineari: la scelta che definisce la macchina

Questa è la decisione su cui i compratori discutono di più, e il dibattito viene solitamente impostato in modo errato.

Kent CNC descrive in termini chiari i due meccanismi. Guide a baionetta sono «una coppia di superfici metalliche rettificate con precisione, separate da un sottile strato di olio lubrificante», generalmente dotate di uno strato in Turcite e di tasche per l’olio realizzate manualmente mediante raschiatura. Guide lineari funzionano «in modo analogo a cuscinetti a rulli o a rullini, ma realizzati in forma piana» — carrelli di supporto che scorrono su guide fissate mediante viti al basamento ( Kent CNC ).

Le conseguenze pratiche, secondo la stessa formulazione di Kent:

La conclusione di Kent è quella degna di essere citata a qualsiasi fornitore: «Ciò che conta di più in qualsiasi macchina utensile è la sua qualità complessiva, non una specifica tecnologia.» Una fresatrice verticale a controllo numerico con guide lineari ben costruita supera in prestazioni una fresatrice a controllo numerico con guide a cassetto mal costruita, e viceversa. Il tipo di guida indica quale compromesso il costruttore ha ottimizzato — non quanto bene lo abbia realizzato.

Esempio pratico: lettura di un vero foglio tecnico

Consigli astratti sono facili da dare. Ecco invece come si presentano le nove voci su un vero foglio tecnico di una fresatrice verticale a controllo numerico di ingresso — il modello VMC640 — così da mostrare cosa significhi «specifico».

Letto in questo modo, il foglio tecnico indica quali sono le caratteristiche della macchina per : pezzi prismatici di piccole e medie dimensioni, alluminio e acciaio leggero, produzioni in cui la velocità di posizionamento è fondamentale, con tavola rotante a 4 assi disponibile come opzione. Indica inoltre anche cosa non è noper: stampi pesanti, tagli profondi interrotti su acciaio temprato o pezzi che richiedono più di 16 utensili.

Questo è il livello di lettura da applicare a ogni preventivo ricevuto. Un foglio tecnico che non si riesce a interpretare in questo modo è un foglio tecnico che non si può confrontare.

VMC contro HMC: quale configurazione si adatta meglio ai vostri pezzi?

La regola decisionale: se più della metà delle operazioni avviene su una sola faccia, acquistare un centro di tornitura verticale (VMC). Se il pezzo richiede lavorazioni su quattro o cinque facce e si effettuano ripetuti ri-agganci, un centro di tornitura orizzontale (HMC) si ammortizza in termini di tempo di attrezzaggio.

Cosa verificare prima di effettuare l'ordine

Cinque verifiche, in ordine di impatto:

1. Dati di prova geometrici e di posizionamento. Per i centri di tornitura, la famiglia pertinente è ISO 10791 — condizioni di prova per i centri di tornitura , che include ISO 10791-7 per la precisione di taglio su macchine con 3–5 assi simultanei ( ISO ). Richiedere la relazione, non il numero.
2. Test di collaudo sul vostro numero di serie. Un pezzo di prova definito, lavorato sulla macchina che state acquistando, con i risultati dimensionali firmati. Non una dimostrazione. video.
3. Verifica dello spindolo e della geometria al momento dell’installazione. Livellamento, squadratura, eccentricità dello spindolo e un primo pezzo lavorato, registrati in un rapporto di messa in servizio.
4. Conformità al mercato. Marcatura CE per l’UE — e ricordare che Il regolamento (UE) 2023/1230 diventa obbligatorio il 20 gennaio 2027, sostituendo la direttiva 2006/42/CE (EUR-Lex ). Confermare che il fascicolo tecnico verrà aggiornato prima della data di installazione.
5. Ricambi e impegni di risposta forniti per iscritto. Tempi di consegna per spindolo, guide lineari e viti a ricircolo di sfere, oltre a una finestra di risposta esplicitamente indicata.

Aggiungi un altro elemento che gli acquirenti dimenticano: il post-processore del sistema di controllo . Una macchina controllata da FANUC e una macchina controllata da SYNTEC non sono intercambiabili dal punto di vista del programmatore CAM. Verifica la disponibilità del post-processore prima di scegliere il sistema di controllo, per risparmiare denaro.

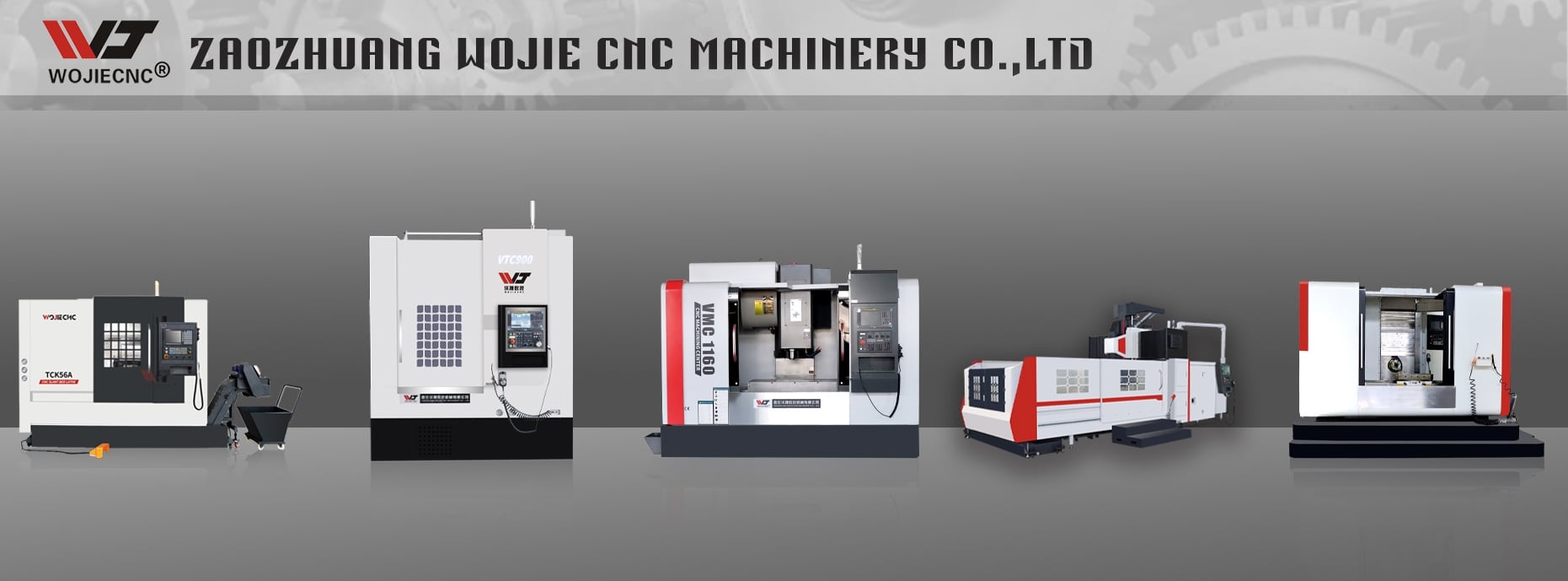

Come è strutturata la gamma di fresatrici verticali Wojie

Wojie CNC (Zaozhuang Wojie CNC Machinery Co., Ltd.) produce fresatrici verticali su una gamma graduale anziché su una singola piattaforma, rendendo più semplice la scelta:

• VMC640 — classe entry-level, mandrino BT40, guide lineari su tutti e tre gli assi, magazzino a 16 stazioni (opzionale braccio a 24 stazioni), tavola rotante a 4 assi disponibile. Adatta per piccoli pezzi prismatici e lavorazioni di stampi.
• VMC850 / VMC1160 — volumi di lavoro di fascia media per lastre e carter di maggiori dimensioni, con le stesse opzioni di controllo e di guide.
• VMC1270 — configurazione a cinque assi per geometrie complesse in un’unica installazione.

Le opzioni di configurazione comuni a tutta la gamma includono controlli FANUC, Siemens, Mitsubishi, GSK o SYNTEC, controllo su 3, 4 o 5 assi e gruppi mandrino realizzati con mandrini HIMIN e cuscinetti NSK P4. L’azienda gestisce sei sedi produttive, possiede le certificazioni ISO 9001 e CE e offre servizi OEM/ODM nonché personalizzazione di colore, funzionalità e configurazione per gli acquirenti che necessitano di una macchina adattata a una cella esistente anziché a un modello standard del catalogo.

Per l’acquirente, il valore pratico di una gamma graduata consiste nel poter scegliere in base alla famiglia di pezzi — ad esempio VMC640 per lavorazioni di piccole dimensioni, VMC850/1160 per lavorazioni di medie dimensioni — evitando così di pagare una capacità (envelope) che non verrà mai utilizzata.

FAQ

1. Cosa significa VMC? Vertical machining center — una fresatrice a controllo numerico dotata di mandrino orientato verticalmente e di cambio utensile automatico. L’orientamento verticale sfrutta la forza di gravità per favorire l’espulsione dei trucioli e garantisce all’operatore una visione chiara della zona di taglio; per questo motivo è la configurazione più diffusa nelle officine meccaniche.

2. Una fresatrice a controllo numerico con guide lineari o con guide a scatola è migliore? Nessuna delle due, in astratto. Le guide lineari consentono velocità di spostamento più elevate e riducono il fenomeno dello stick-slip, quindi sono adatte per lavorazioni in serie e per l’alluminio. Le guide a scatola sopportano carichi più elevati e resistono meglio alle vibrazioni durante tagli pesanti o interrotti. Ciò che conta di più rispetto al tipo di guida è la qualità con cui la macchina è stata progettata e costruita intorno ad essa.

3. Quale conicità del mandrino scegliere: BT40 o HSK? BT40 è la scelta pratica predefinita: un ampio ecosistema di utensili, una rigidità adeguata per la maggior parte dei lavori e costi inferiori per gli utensili. HSK-A63 offre prestazioni migliori ad alta velocità e maggiore precisione ripetibile nel cambio utensile, ma comporta costi superiori per gli utensili. Scegliere HSK solo se il lavoro richiede effettivamente tale velocità.

4. Qual è una buona accuratezza di posizionamento per una fresatrice a controllo numerico? Le macchine di classe entry citano comunemente una tolleranza di circa ±0,0075 mm, mentre quelle di fascia media offrono valori più stretti. Il valore in sé conta meno dello standard secondo cui è stato misurato e del fatto che venga indicata anche la ripetibilità — per garantire coerenza nella produzione, il dato più utile è la ripetibilità bidirezionale.

5. Quanti utensili mi servono nel magazzino? Contare le operazioni previste nel processo, quindi aggiungere due o tre utensili come riserva. Un magazzino da 16 stazioni è adatto per pezzi semplici; un magazzino da 24 stazioni o più vale la pena di acquistarlo se si desidera un funzionamento non sorvegliato, poiché ogni cambio utensile evitato corrisponde a un intervento manuale in meno.

6. Una VMC può eseguire lavorazioni a 5 assi? Sì, in due modi: una macchina a 3 assi dotata di tavola rotante a 4 assi e di un trunnion (con posizionamento a scatto o movimento simultaneo, a seconda del controllo), oppure una macchina appositamente progettata per il lavoro a 5 assi. Verificare quale delle due configurazioni è descritta nell’offerta — l’espressione «capace di lavorazione a 5 assi» è ambigua e la differenza di prezzo è significativa.

7. Cosa devo verificare al momento dell’installazione della VMC? Livellamento e geometria prima, poi eccentricità del mandrino, quindi un primo pezzo lavorato entro la tolleranza del disegno, infine deriva termica misurata durante un funzionamento prolungato. Registrare tutti e quattro i parametri nel rapporto di messa in servizio — tale documento trasforma qualsiasi successiva controversia sulle tolleranze da discussione verbale in una questione fattuale.

Riepilogo: I cinque controlli

1. Leggere le corsie, non le dimensioni del piano — e verificare che l’utensile raggiunga ogni caratteristica.
2. Abbinare conicità e velocità del mandrino al materiale da lavorare , non al titolo pubblicitario della brochure.
3. Scegliere il tipo di guida in base alla severità della lavorazione , quindi valutare l’esecuzione, non la tecnologia.
4. Richiedere i dati di prova ISO 10791 più una prova finale sul proprio numero di serie.
5. Verificare lo stato CE rispetto alla scadenza del 20 gennaio 2027 e redigere la relazione di messa in servizio.

Un centro di lavoro a fresatura verticale (VMC) è un bene durevole di dieci anni. Il foglio delle specifiche è l’unico luogo in cui è ancora possibile modificare il risultato gratuitamente.
