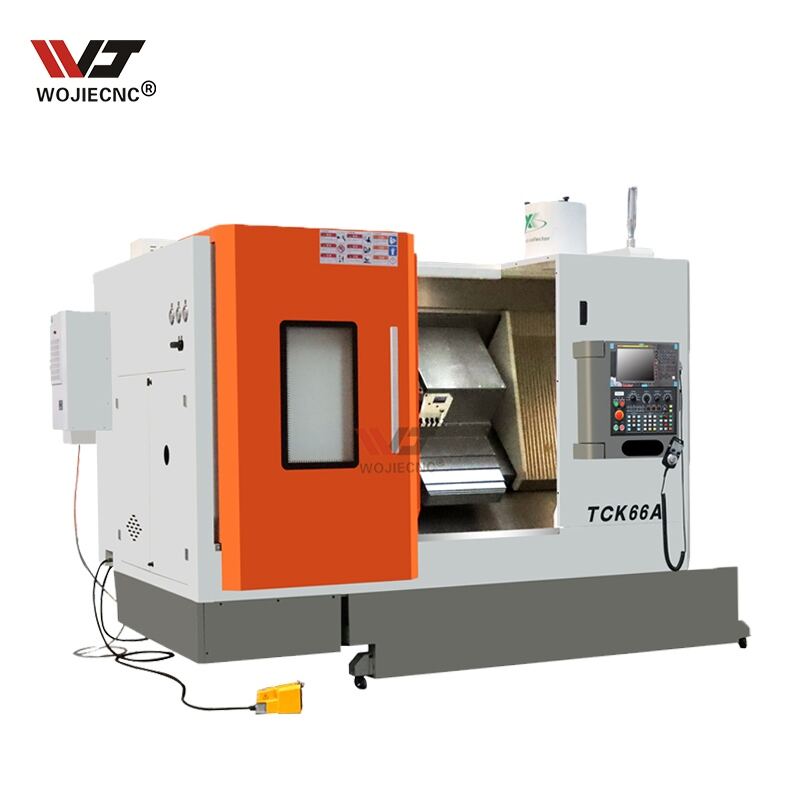

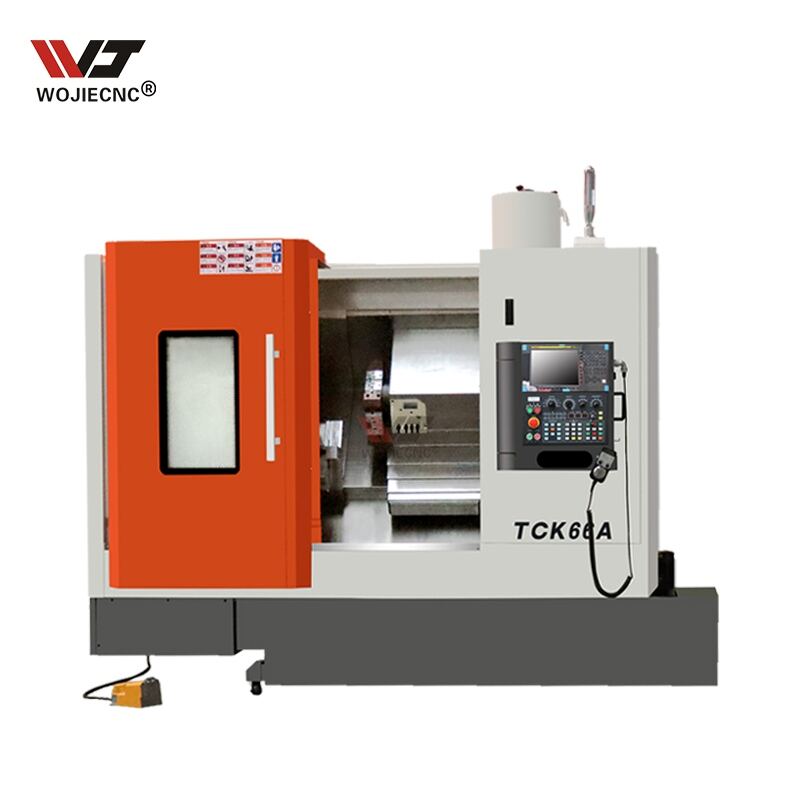

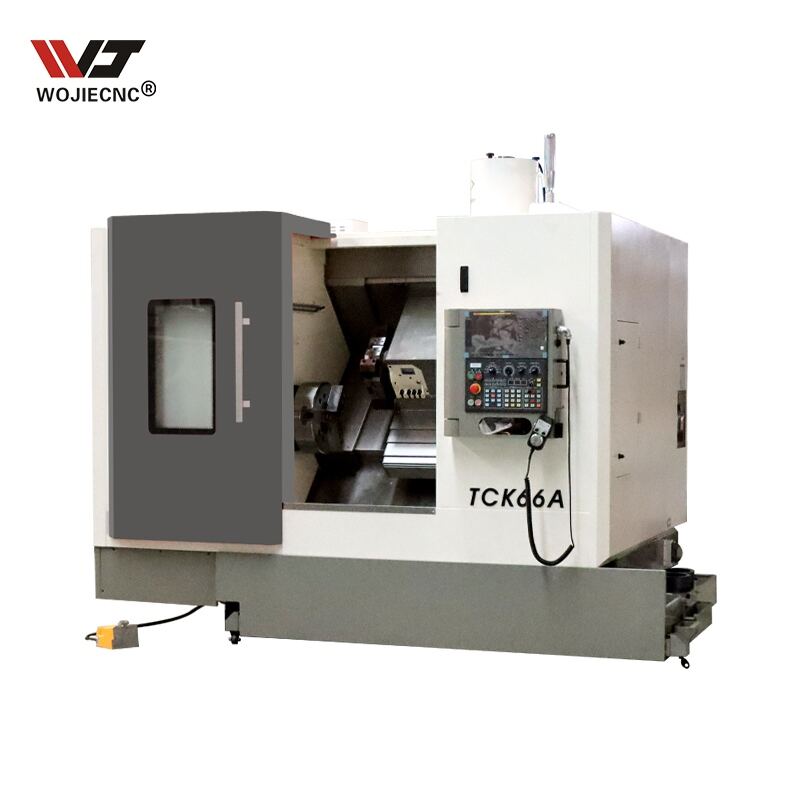

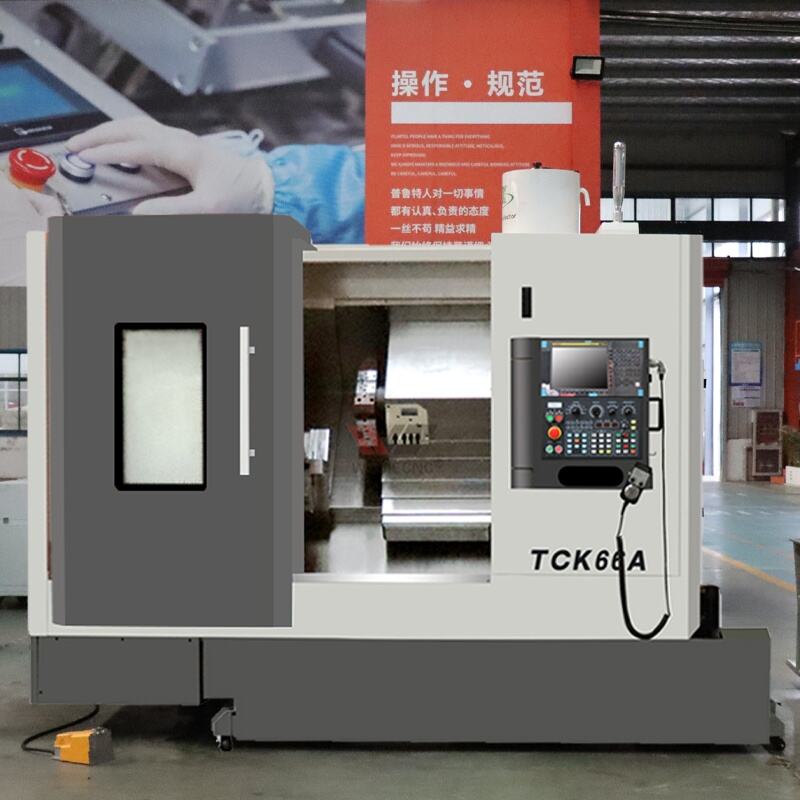

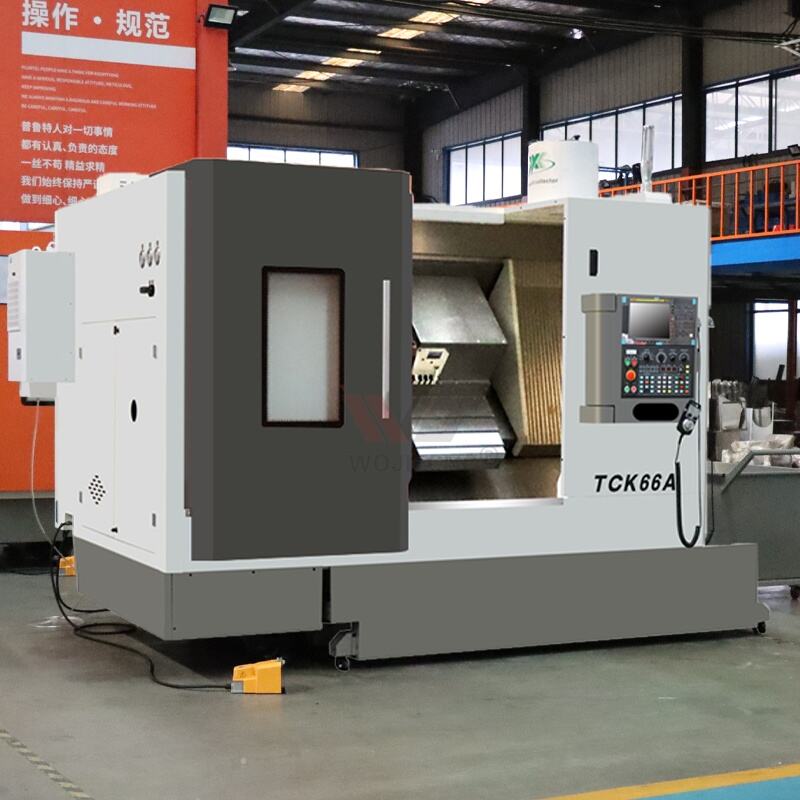

Wysokoprecyzyjny tokarka CNC WOJIE z 2 osiami, tokarka CNC WJ66A do obróbki metali

Opis:

Specyfikacje:

Specyfikacje	Jednostka	WJ66A
Maksymalny średnica toczenia na łożu	mm	660
Maksymalna średnica toczenia na suportcie	mm	400
Maksymalna długość przetwarzania	mm	700
Maksymalna średnica pręta	mm	75
Maksymalna średnica obrabianego krążka	mm	500
Forma końca wrzeciona		A2-8
Węzeł przez średnicę otworu	φ/mm	85
Zakres prędkości głównika	obr/min	0-2800
Tryb przesuwu wrzeciona		Regulacja prędkości bezkroków
Moc silnika szpulowego	KW	11
Forma uchwytu		Uchwyt hydrauliczny
Rozmiar uchwytu	Węzeł	10"
Prędkość szybkiego przesuwu osi X	m/min	24
Prędkość szybkiego przesuwu osi Z	m/min	24
Moment obrotowy silnika serwopowodowego osi X	N.M	10
Moment obrotowy silnika serwopowodowego osi Z	N.M	10
Przesunięcie osi X	mm	260
Przesunięcie osi Z	mm	800
Forma szyny	mm	Przewodniki liniowe
Forma trzymającej narzędzie		12-stacjonarna
Wielkość narzędzia (wielkość frezarki kwadratowej/frezarki wiercącej)	mm	25x25
Forma konika		Hydrauliczny
Średnica suportu	φ/mm	100
Skok tulei suportu	mm	700
Stożek rurki ogona		MT5#
Waga maszyny	kg	5500
Rozmiar maszyny	mm	470021002150

Szczegółowe zdjęcia:

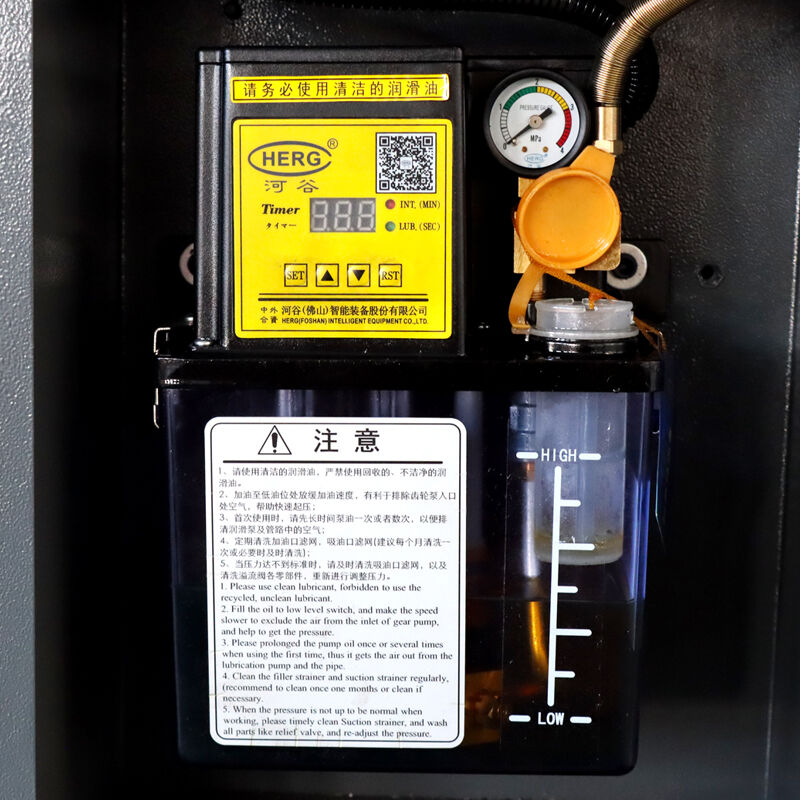

Automatyczny system smarowania

Nazwa komponentu

Centralny system automatycznego smarowania (ochrona ruchomych części)

Szczegółowy opis

Jest to zaprogramowany system automatycznego smarowania przeznaczony do smarowania elementów poddawanych intensywnej eksploatacji: prowadnic liniowych, śrub kulowych oraz łożysk wrzeciona.

· Precyzyjne smarowanie: Automatycznie dostarcza ustalone ilości smaru w zaprogramowanych odstępach czasowych, zapewniając jednolite pokrycie warstwą oleju na ruchomych elementach.

· Monitorowanie i powiadomienia: Wyposażony w przejrzysty wskaźnik poziomu oleju oraz manometr, które ostrzegają operatorów o niskim poziomie oleju lub zablokowaniu układu, zapobiegając tarciu suchemu i przedwczesnemu zużyciu komponentów.

· Wydajność: eliminuje konieczność ręcznego smarowania, zmniejsza koszty pracy serwisowej oraz wydłuża czas użytkowania kluczowych komponentów – co ma kluczowe znaczenie dla utrzymania długotrwałej precyzji obróbki.

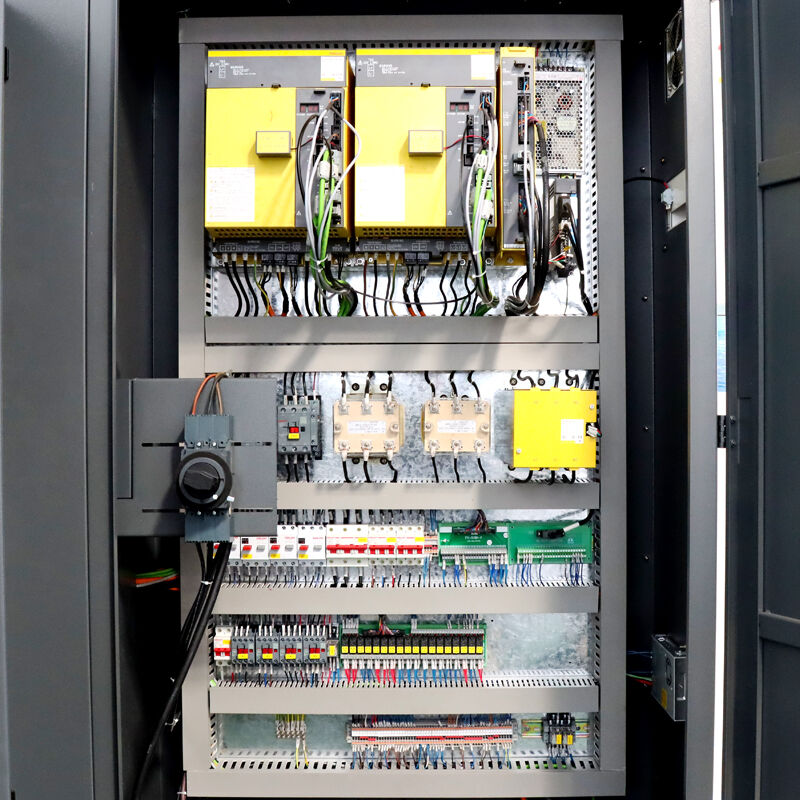

Szafa sterownicza

Nazwa komponentu

Zintegrowana szafa sterowania elektrycznego (rdzeń zasilania i sterowania)

Szczegółowy opis

Ta zamknięta szafa elektryczna zawiera podstawowe komponenty elektryczne, w tym Przekształtnic serwospawdowych Fanuc , moduły przekaźnikowe, wyzwalacze nadprądowe oraz zaciski wejścia/wyjścia.

· Niezawodność : Zastosowano komponenty elektryczne przemysłowe oraz ścisłe standardy okablowania (uporządkowane, oznakowane obwody), aby zapewnić stabilną transmisję sygnałów i zapobiec zakłóceniom elektrycznym.

· Ochrona bezpieczeństwa : Wyposażony w zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem oraz obwód awaryjnego wyłączenia zasilania, chroniący maszynę przed uszkodzeniami elektrycznymi oraz operatorów.

· Przyjazny konserwacji : Modułowa konstrukcja komponentów ułatwia diagnozowanie usterek i wymianę części, co redukuje długoterminowe koszty konserwacji.

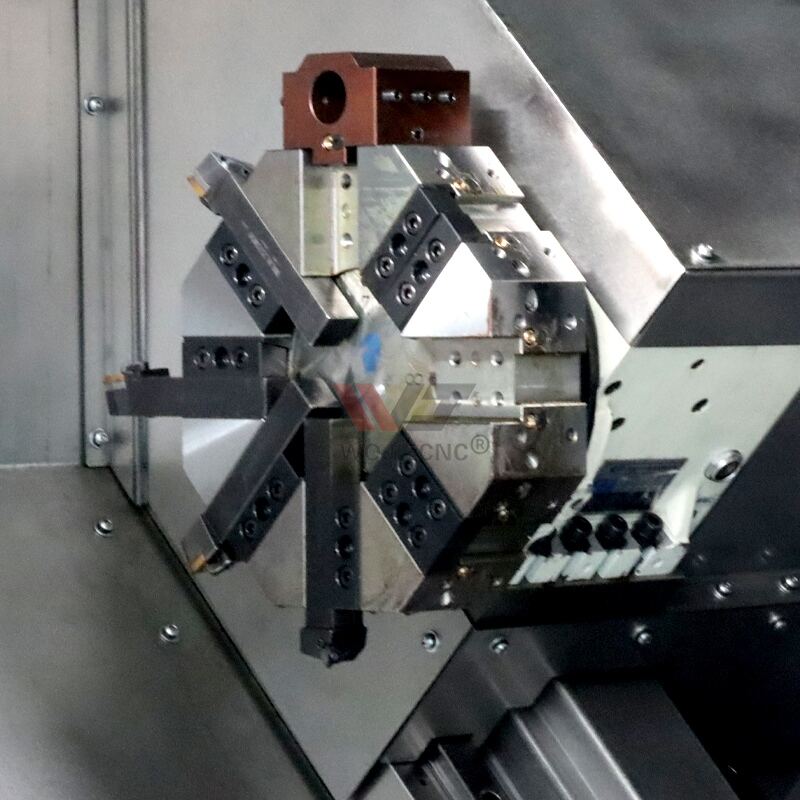

Tokarka CNC TCK66A – szczegół wieży narzędziowej

Na tym obrazie przedstawiono hydrauliczną wieżę narzędziową z 6 pozycjami tokarki pochyłej TCK66A. Zaprojektowana do szybkiego indeksowania narzędzi i zapewniająca wysoką powtarzalność, zapewnia stabilne zaciskanie i precyzyjne pozycjonowanie podczas toczenia. Mocna, sztywna konstrukcja gwarantuje niezawodną pracę przy ciężkich operacjach skrawania, a zwarta układanka ułatwia efektywne zmiany narzędzi, zwiększając wydajność obróbki.

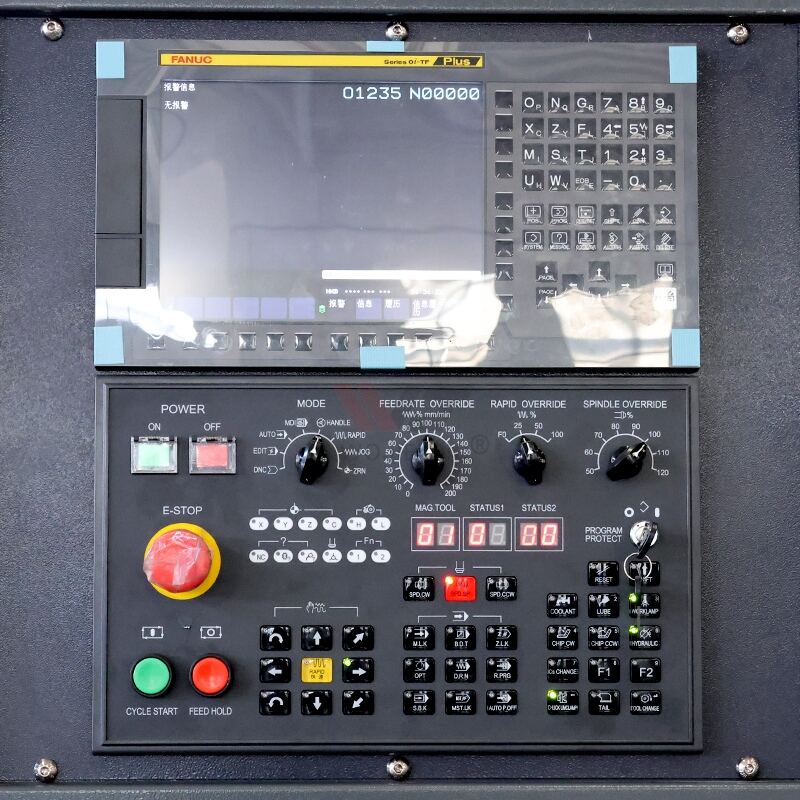

System sterowania CNC firmy FANUC oraz panel operatorski

Nazwa komponentu

Panel sterowania CNC FANUC (główna jednostka sterująca)

Szczegółowy opis

To jest... centralny panel sterowania tokarki, wyposażonej w wysokoprecyzyjny system CNC firmy FANUC — uznawany za stabilny i łatwy w obsłudze. Panel zawiera kolorowy wyświetlacz LCD, wielofunkcyjne klawisze sterujące oraz dedykowane pokrętła sterujące.

· Podstawowe funkcje : Pozwala na wprowadzanie/edycję programów, monitorowanie w czasie rzeczywistym współrzędnych obróbki/obrotów wrzeciona/posuwu oraz jednokrotne przełączanie między trybami ręcznym (JOG), automatycznym, MDI (ręczne wprowadzanie danych) i symulacją bez cięcia.

· Bezpieczeństwo i Efektywność : Wyposażony w wyraźny czerwony przycisk awaryjnego zatrzymania przycisk awaryjnego wyłączenia zasilania w sytuacjach zagrożenia; zoptymalizowany układ klawiszy zmniejsza zmęczenie operatora i minimalizuje przestoje produkcyjne.

· Zgodność : Obsługuje złożone procesy toczenia (toczenie zewnętrzne/wewnętrzne, gwintowanie, toczenie stożkowe, rowkowanie) oraz zapewnia wysoką powtarzalność, czyniąc ją idealną do precyzyjnej obróbki masowej.

Konfiguracje opcjonalne:

Przedstawienie firmy:

ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. posiada:
1. Ponad 60 000 m² fabryki z ponad 150 pracownikami.
2. Ścisła kontrola jakości z ponad 24-etapowym procesem testowania.
3. Ponad 30-letnie doświadczenie w produkcji maszyn CNC.
4. Obsługa online 24 godziny na dobę.
5. Handel z klientami w ponad 150 krajach na całym świecie.
6. Współpraca znanego marki, takich jak SIEMENS, FANUC, SYNTEC itp.
7. Obsługa ODM i OEM.
8. Czas gwarancji to 24 miesiące.

Dostarczamy maszyny lepszej jakości, bardziej wydajne oraz kompleksowe usługi posprzedażowe dla klientów. Szczerze mamy nadzieję na nawiązanie kontaktu z przyjaciółmi z różnych krajów i osiągnięcie współpracy typu win-win.

FAQ:

1. Jakie są warunki płatności?

A: Przelew bankowy T/T, 30% początkowej zapłaty przy złożeniu zamówienia, 70% pozostałej kwoty przed wysyłką; bezwzględny akredytywa dokumentalna przy podejrzeniu. Gdy otrzymamy zaliczkę, rozpoczniemy produkcję. Gdy maszyna będzie gotowa, prześlemy zdjęcia do Państwa. Po otrzymaniu końcowej zapłaty wyślemy maszynę.

2. Jakie są Pana warunki handlowe?

A: FOB, CFR i CIF są wszystkie akceptowane.

3. Kiedy jest czas dostawy?

A: Jeśli zamawiane przez Ciebie urządzenie jest urządzeniem standardowym, możemy je przygotować w ciągu 15 dni. W przypadku specjalnych maszyn czas będzie nieco dłuższy. Czas transportu morskiego wynosi około 30 dni do Europy i Ameryki. Jeśli jesteś z Australii lub Azji, czas ten będzie krótszy. Możesz składać zamówienie, biorąc pod uwagę czas dostawy i czas transportu. Odpowiemy Ci odpowiednio.

4. Jakie są warunki handlowe?

A: Warunki FOB, CFR, CIF lub inne są akceptowane.

5. Jaka jest Twoja minimalna ilość zamówienia i gwarancja?

A: MOQ to jeden zestaw, a gwarancja wynosi jeden rok. Ofertujemy jednak obsługę całokształtu użytkowania urządzenia.

6. Jaki jest sposób pakowania maszyn?

A: Standardowe maszyny będą zapakowane w skrzynie z drewna wiórkowanego.
