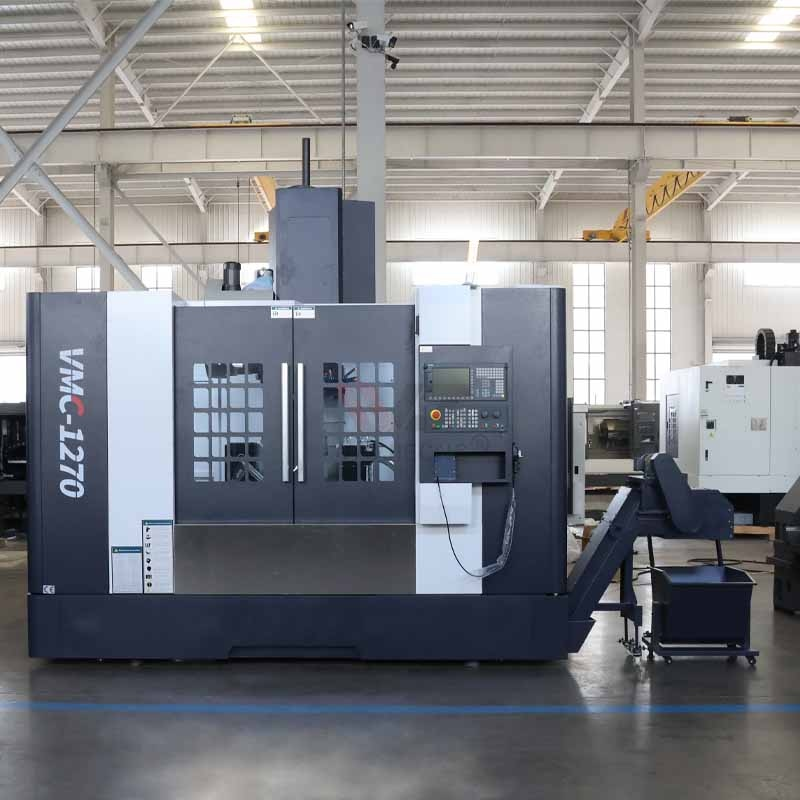

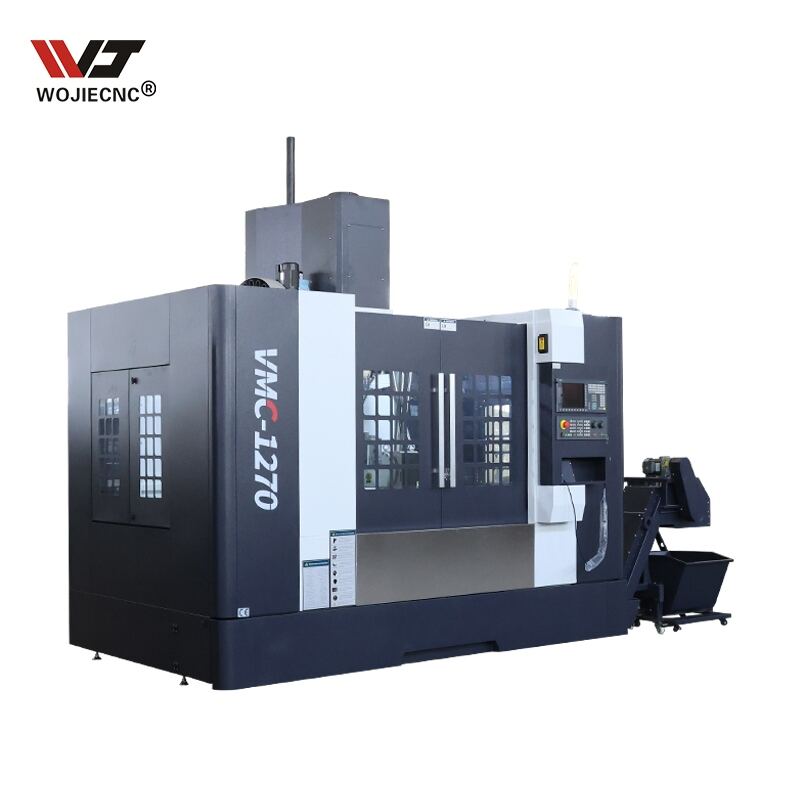

Ośrodek obróbkowy CNC z systemem sterowania Siemens VMC1270, frezarka CNC z walcowym wrzecionem marki tajwańskiej oraz obsługą 4 osi
- Opis
- Specyfikacje
- Szczegółowe obrazy
- Informacje o firmie
Opis:
Specyfikacje:
|
Rozmiar stołu roboczego (mm) |
700×1300 |
|
Nośność stołu roboczego (kg) |
900 |
|
Paznoki T na stole roboczym (liczba–rozmiar × rozstaw) |
7–18×100 |
|
Przesuw osi X w lewo i w prawo (mm) |
1200 |
|
Przesuw osi Y do przodu i do tyłu (mm) |
700 |
|
Skok wzdłuż osi Z (w górę i w dół) (mm) |
600 |
|
Odległość między końcówką wrzeciona a powierzchnią roboczą |
120-720 |
|
Odległość między środkiem wrzeciona a powierzchnią prowadzącą kolumny |
835 |
|
Maksymalna prędkość wrzeciona (obr./min) |
10000 |
|
Maksymalna nośność stołu |
1200kg |
|
Wrzeciono |
BT40/150 |
|
Moc głównego silnika |
11 kW |
|
Szybka posuwa osi X |
30m/min |
|
Szybka posuwa osi Y |
30m/min |
|
Szybki posuw osi Z |
24m/min |
|
Podajnik cięcia |
1-10 m/min |
|
Typ wymiennika narzędzi, pojemność narzędzi |
typ ramy z 24 narzędziami |
|
Specyfikacje śruby kulowej osi X |
4012 |
|
Specyfikacje śruby kulowej osi Y |
4012 |
|
Specyfikacje śruby kulowej osi Z |
4012 |
|
Tor prowadzący osi X |
45 kulkowych rolek × 3 suwaki |
|
Szyna prowadząca osi Y |
55 kulkowych rolek × 2 suwaki |
|
Szyna prowadząca osi Z |
45 kulkowych rolek × 3 suwaki |
|
Dokładność pozycjonowania |
±0,0075 mm |
|
Dokładność powtarzalności pozycjonowania |
±0,005mm |
|
Waga netto |
7800kg |
Szczegółowe zdjęcia:
 |
|
|

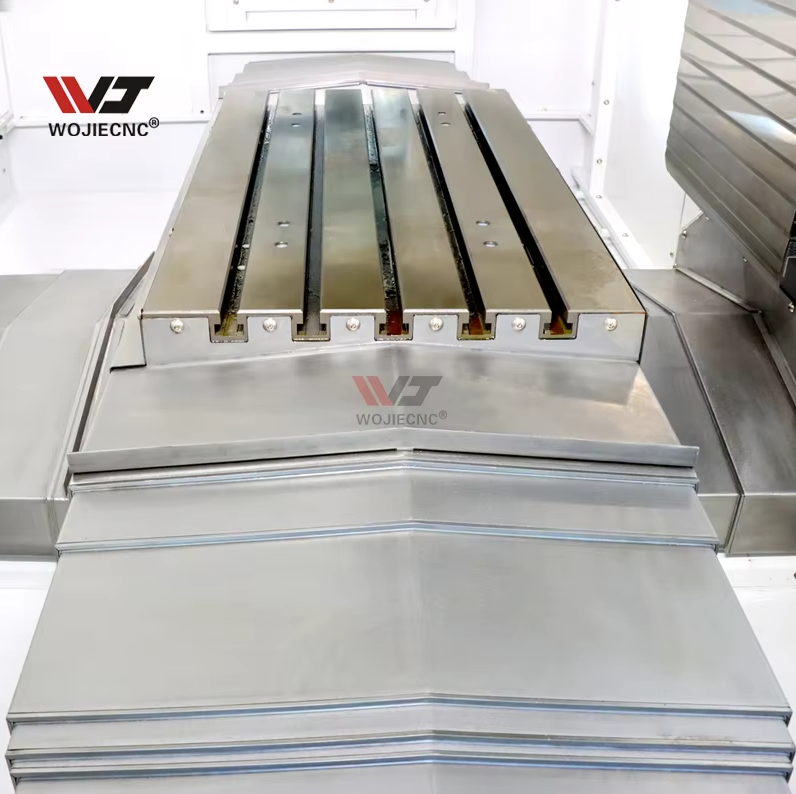

Stół roboczy
Ulepszona sztywność dzięki hartowaniu wysokoczęstotliwościowemu.
|
Taiwan precyzyjny wrot
1. Stożek wrzeciona to BT40.
2. Prędkość wrzeciona 8000 obr/min, możliwość zmiany na 10000/12000 obr/min.
3. Wrzeciono z Tajwanu przeszło test dynamicznej równowagi zgodnie z normą ISO.
|
|
|
 |
|

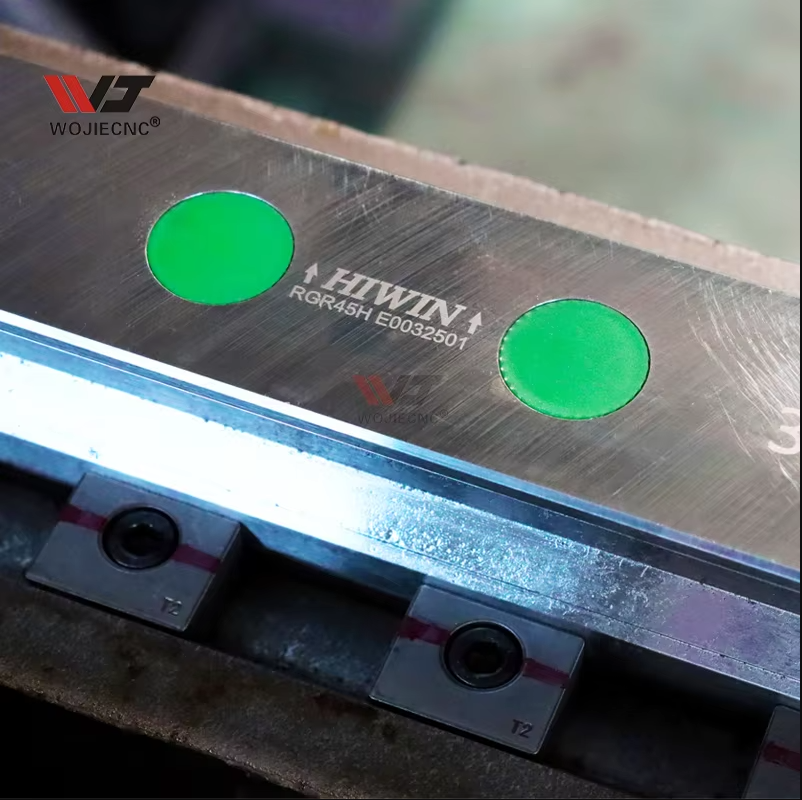

TAIWAN BRAND LINEAR GUIDE WAY
linie prowadzące osi X, Y, Z z wykorzystaniem precyzyjnych tajwańskich lub japońskich marek, takich jak HIWIN/PMI/THK itp.
|

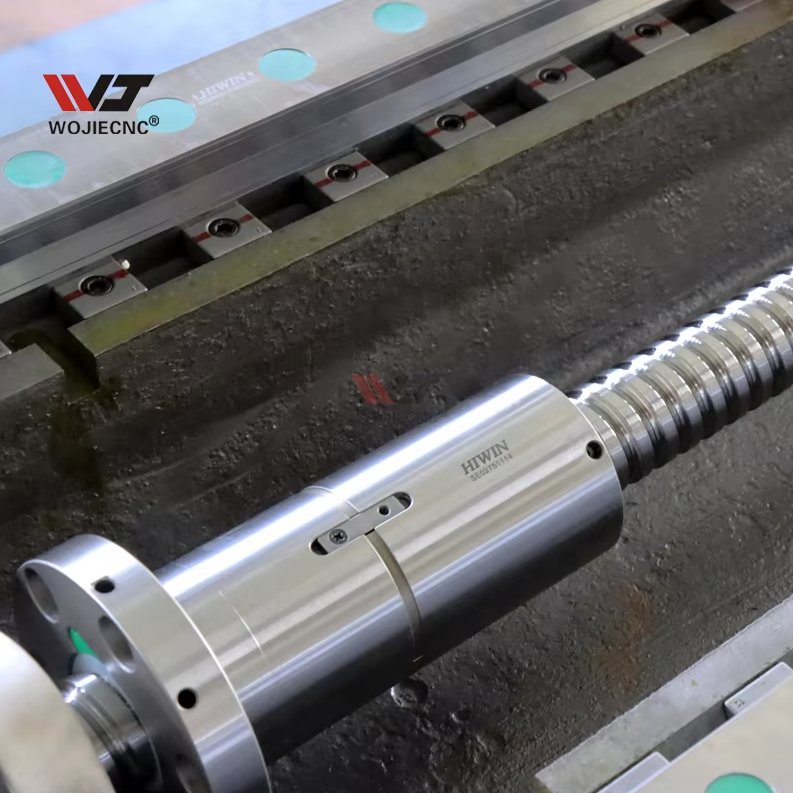

TAIWAN BRAND SCREW
śruby pociągowe osi X, Y, Z, z wykorzystaniem precyzyjnych tajwańskich lub japońskich marek, takich jak HIWIN/PMI/THK itp.
|
 |
|
|
MAGAZYNEK NARZĘDZI TAIWAN
1. Tajska obrotowa magazynka narzędzi OKADA 24-stanowiskowa.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
|

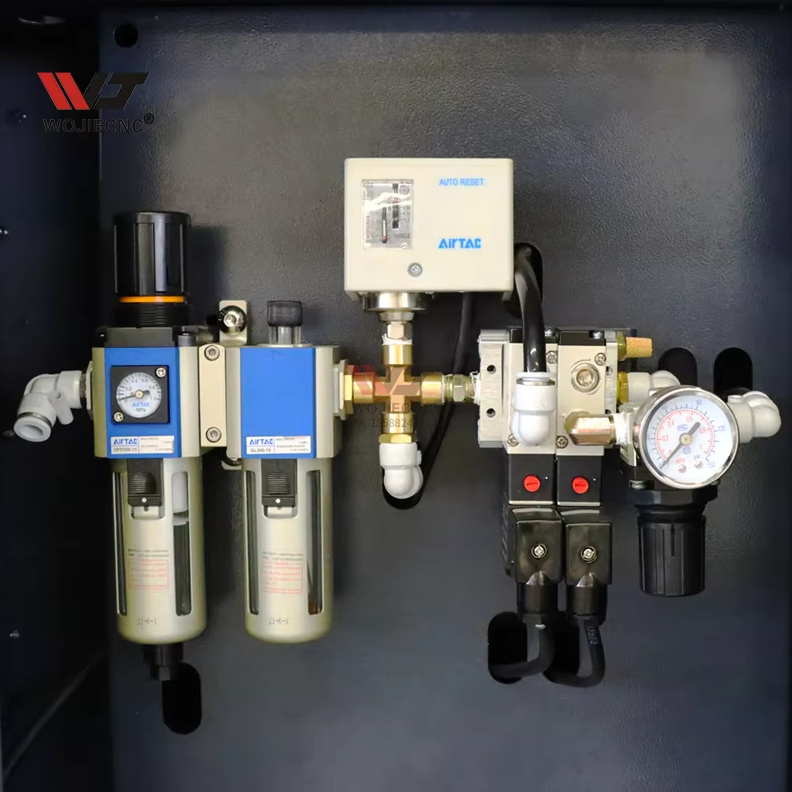

Elementy pneumatyczne
Standardowo z pneumatycznymi elementami AirTAC.
|
|
|
 |
|
System sterowania
Standard: sterowanie GSK / KND.
Opcjonalnie: Siemens, FANUC, Syntec itp.
|
SKŁADNIKI ELEKTRYCZNE DELIXI
1. Z bezpiecznymi elementami elektrycznymi.
2. Opcjonalnie: marka SCHNEIDER
|
|
|
|
|
System smarowania
Automatyczne urządzenie do centralnej lubrykacji.
|

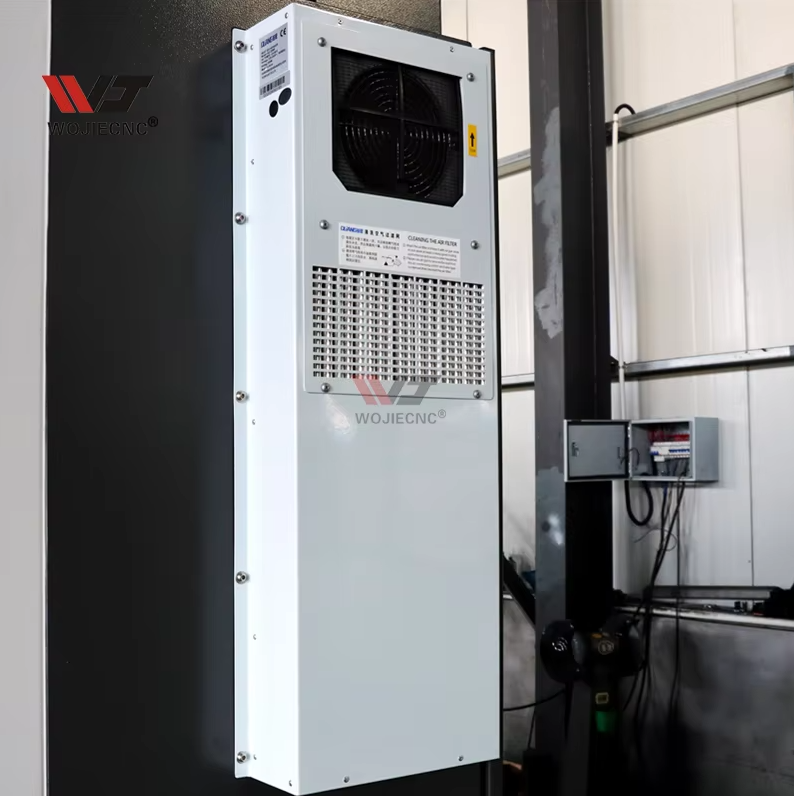

Wymiana ciepła
Konfiguracja standardowa: richłodnica szafy elektrycznej.
Konfiguracja opcjonalna: klimatyzator szafy elektrycznej.
|
