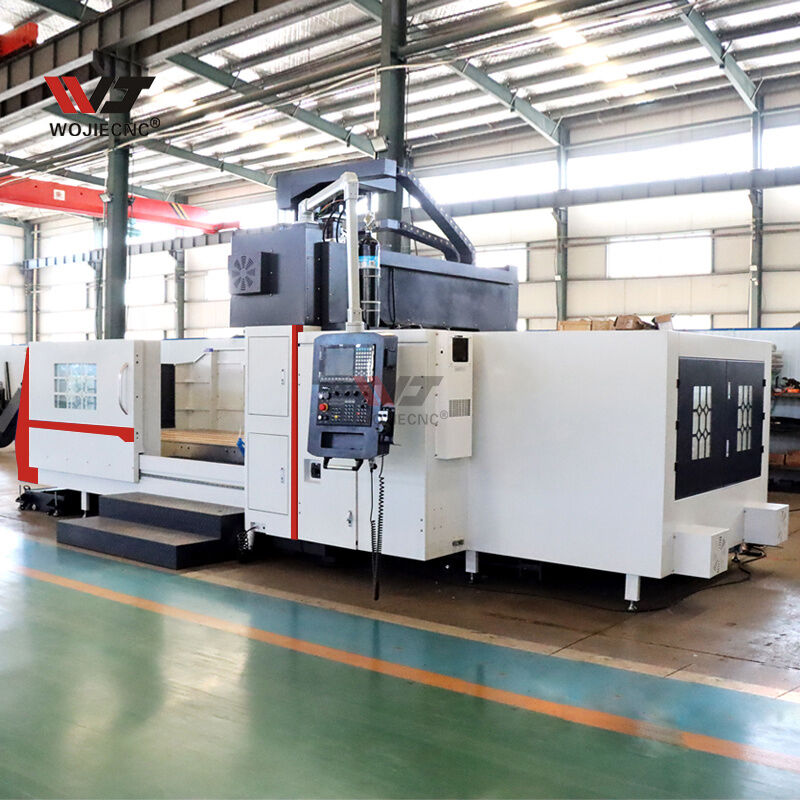

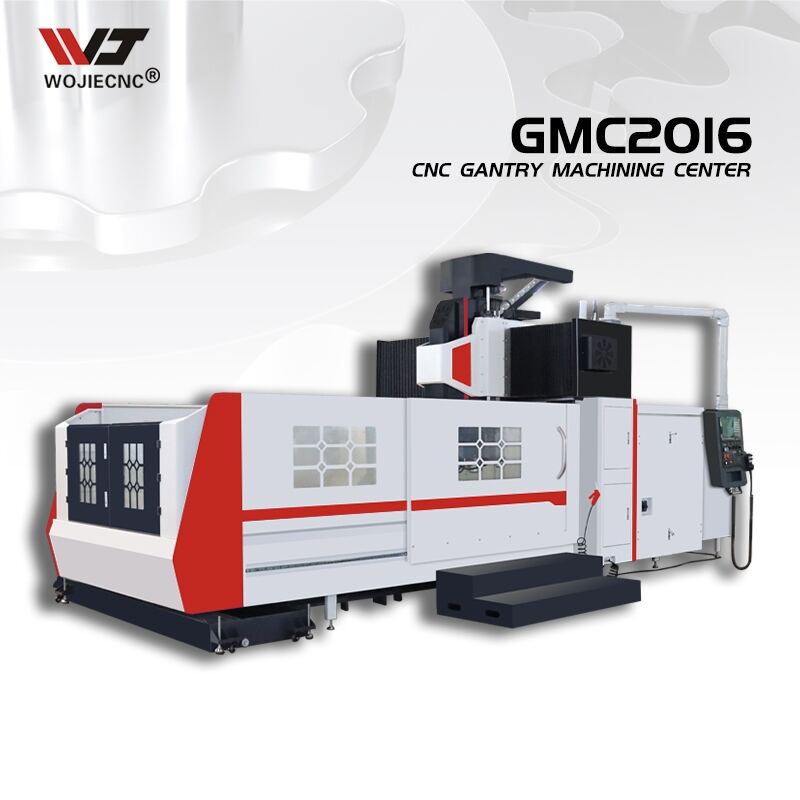

Centrum obróbkowe typu bramkowego GMC2016, 5-osiowy frezarko-wiertarka CNC do obróbki metali
- Opis
- Specyfikacje
- Szczegółowe obrazy
- Informacje o firmie
Opis:
Zastosowanie Produktu
Ta maszyna jest odpowiednia do przetwarzania w dziedzinie obróbki mechanicznej i produkcji form, stanowiąc portalowe centrum obróbcze, nadaje się do zastosowań od obróbki zgrubnej po wykończeniową, umożliwia frezowanie, wiercenie, gwintowanie, toczenie otworów oraz wiele innych procesów.
Specyfikacje:
| Parametry | GMC2016 |
| Oś X (ruch poprzeczny stołu roboczego) | 2000mm |
| Oś Y (ruch podłużny suportu) | 1600mm |
| Oś Z (pionowy ruch wrzeciona) | 1000mm |
| Odległość od czoła wrzeciona do stołu roboczego | 100-800 mm |
| (gdy BT40) | |
| Szerokość bramy | 1650mm |
| Szybki ruch osi X | 20 m/min |
| Szybki ruch osi Y | 20 m/min |
| Szybki ruch osi Z | 20 m/min |
| podajnik cięcia | 1-10 m/min |
| Śruba trzyosiowa (szlifowanie klasy C3) | 5012/5012/5012 |
| Obszar roboczy | 2200×1300 mm |
| Silnik szpulowy | 22KW |
| nośność | 3000kg |
| Zakładka T | 7×22×165 mm |
| Standardowa konfiguracja | Typ paska BT40-150 |
| Prędkość obrotowa | 8000 obr./min |
| Otwór stożkowy wrzeciona | BT40 |
| Dokładność pozycjonowania (standard JIS) | ±0,005/300 mm |
| Powtarzalna dokładność pozycjonowania (standard JIS) | ±0,005mm |
| waga | około 22 000 kg |
| Wymiary | około 5600 × 3300 × 2900 mm |
Akcesoria standardowe:
System GSK
24-miejscowy magazyn narzędzi obrotowy
Wrzeciono z Taiwanu BT40
Przesyłowiec szczątków łańcuchowych
Taśmociąg śrubowy do wiórów
Automatyczny system smarowania
System chłodzenia
Wymiana ciepła
System pneumatyczny
Obudowa maszyny w pełni zamknięta
Akcesoria opcjonalne:
System: FANUC, Siemens, GSK itp.
4 osie lub 5 osi
Chłodzenie centrum wrzeciona
Wyższa prędkość wrzeciona
Klimatyzator
Skrzynia biegów
Szczegółowe zdjęcia:
 |
|
|

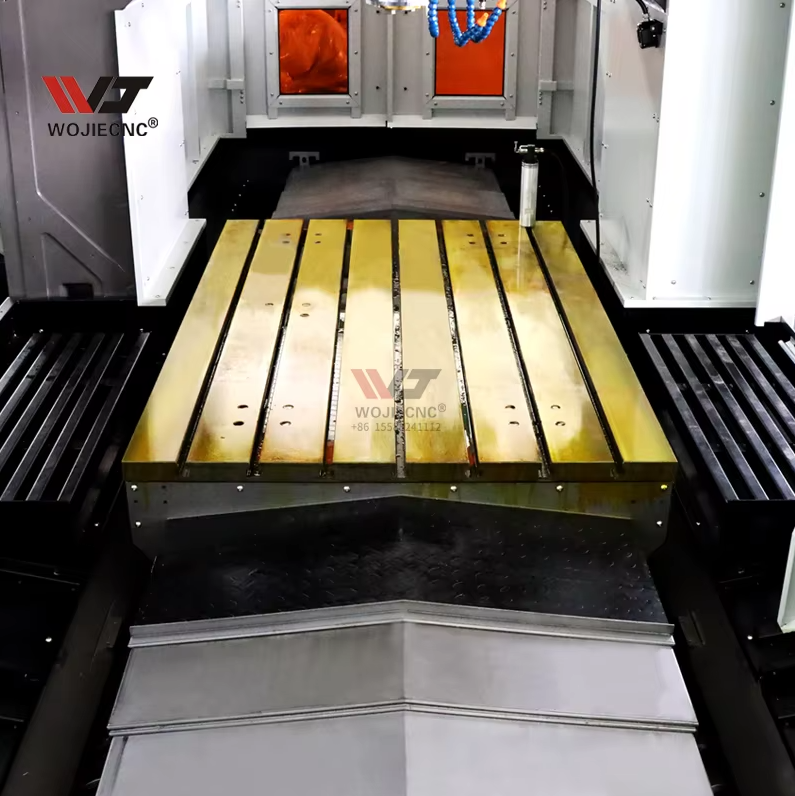

Stół roboczy
Wyżarzanie wysokiej częstotliwości dla lepszej sztywności
|
Taiwan precyzyjny wrot
1. Stożek wrzeciona to BT40.
2. Prędkość wrzeciona 8000 obr/min, możliwość zmiany na 10000/12000 obr/min.
3. Wrzeciono z Tajwanu przeszło test dynamicznej równowagi zgodnie z normą ISO.
|
|
|
 |
|
TAIWAN BRAND LINEAR GUIDE WAY
linie prowadzące osi X, Y, Z z wykorzystaniem precyzyjnych tajwańskich lub japońskich marek, takich jak HIWIN/PMI/THK itp.
|
TAIWAN BRAND SCREW
śruby pociągowe osi X, Y, Z, z wykorzystaniem precyzyjnych tajwańskich lub japońskich marek, takich jak HIWIN/PMI/THK itp.
|
 |
|
|
MAGAZYNEK NARZĘDZI TAIWAN
1. Tajska obrotowa magazynka narzędzi OKADA 24-stanowiskowa.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
|

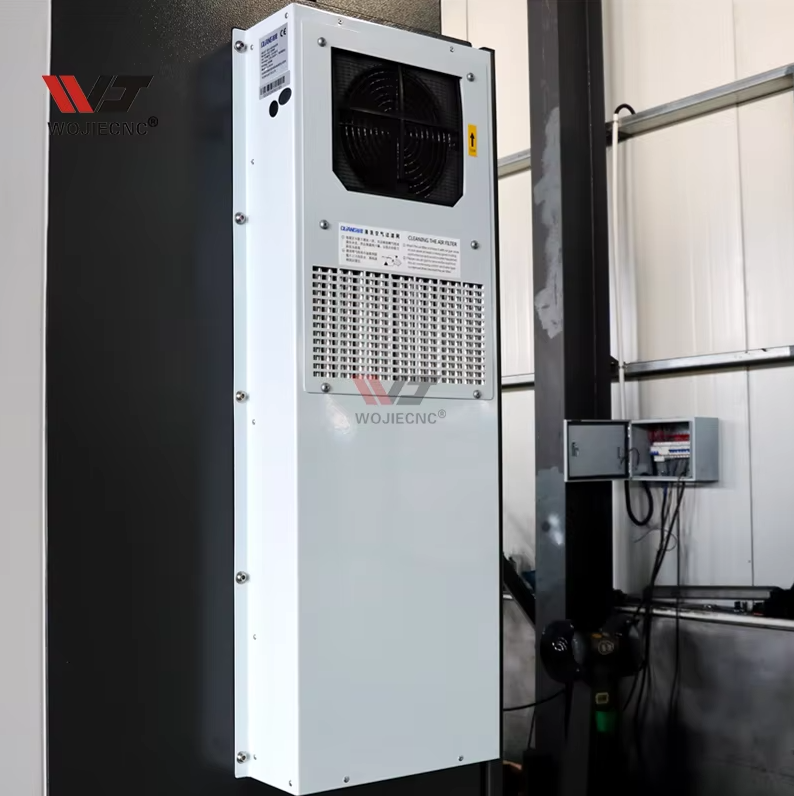

URZĄDZENIE DO ROZPROSZONEGO CHŁODZENIA
Konfiguracja standardowa: Wymiennik ciepła dla szafy elektrycznej
Konfiguracja opcjonalna: Klimatyzacja dla szafy elektrycznej
|
|
|
 |
|
System sterowania
Konfiguracja standardowa: GSK
Konfiguracja opcjonalna: Siemens / Fanuc / Syntec / Mitsubishi
|
Pudełko elektryczne
Konfiguracja standardowa: DELIX
|
|
|
|
|

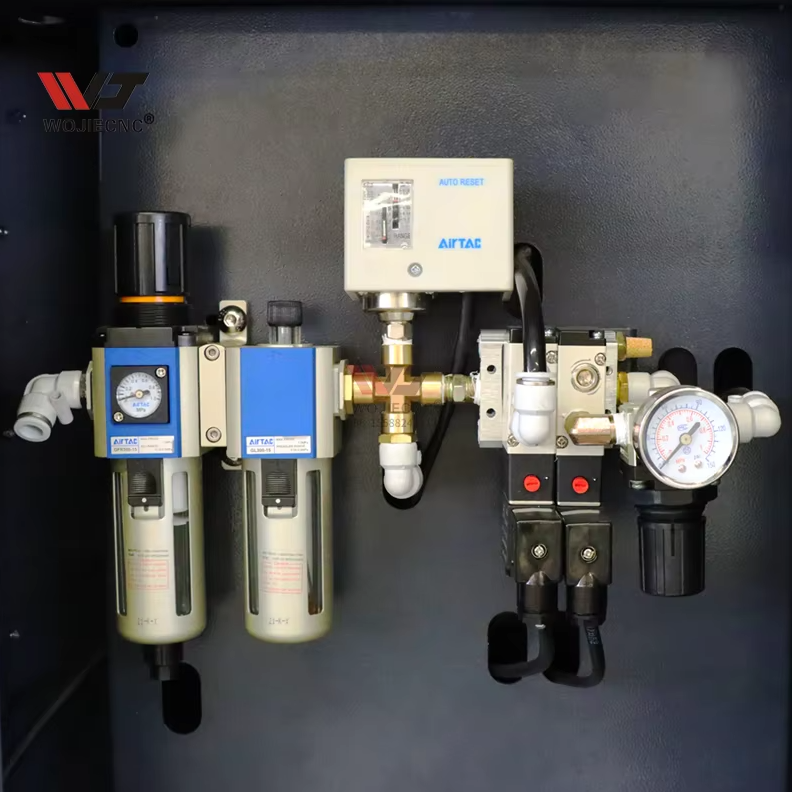

Elementy pneumatyczne
Standardowo z pneumatycznymi elementami AirTAC.
|
System smarowania
Urządzenie do automatycznego smarowania.
|
Przedstawienie firmy:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. posiada:
1. Ponad 60 000 m² fabryki z ponad 150 pracownikami.
2. Ścisła kontrola jakości z ponad 24-etapowym procesem testowania.
3. Ponad 30-letnie doświadczenie w produkcji maszyn CNC.
4. Obsługa online 24 godziny na dobę.
5. Handel z klientami w ponad 150 krajach na całym świecie.
6. Współpraca znanego marki, takich jak SIEMENS, FANUC, SYNTEC itp.
7. Obsługa ODM i OEM.
8. Czas gwarancji to 24 miesiące.
Dostarczamy maszyny lepszej jakości, bardziej wydajne oraz kompleksowe usługi posprzedażowe dla klientów. Szczerze mamy nadzieję na nawiązanie kontaktu z przyjaciółmi z różnych krajów i osiągnięcie współpracy typu win-win.
FAQ:
1. Jakie są warunki płatności?
A: T/T, 30% początkowej płatności przy zamówieniu, 70% salda przed wysyłką;
Bezodwołalne akredytywy dokumentarne przy podejrzeniu. Gdy otrzymamy zaliczkę,
rozpoczniemy produkcję. Gdy maszyna będzie gotowa, prześlemy Ci zdjęcia.
po otrzymaniu płatności końcowej wyślemy maszynę do Ciebie.
2. Jakie są Pana warunki handlowe?
A: FOB, CFR i CIF są wszystkie akceptowane.
3. Kiedy jest czas dostawy?
A: Jeśli zamawiana maszyna jest maszyną standardową,
możemy przygotować maszynę w ciągu 15 dni.
jeśli to specjalne maszyny, potrwa to nieco dłużej.
Czas podróży morskiej wynosi około 30 dni do Europy, Ameryki. Jeśli jesteś z Australii lub Azji, czas będzie krótszy.
Możesz złożyć zamówienie zgodnie z czasem dostawy i czasem wysyłki. Odpowiemy odpowiednio.
4. Jakie są warunki handlowe?
A: Warunki FOB, CFR, CIF lub inne są akceptowane.
5. Jaka jest Twoja minimalna ilość zamówienia i gwarancja?
A: MOQ to jeden zestaw, a gwarancja wynosi jeden rok. Ofertujemy jednak obsługę całokształtu użytkowania urządzenia.
6. Jaki jest sposób pakowania maszyn?
A: Standardowe maszyny będą zapakowane w skrzynie z drewna wiórkowanego.
