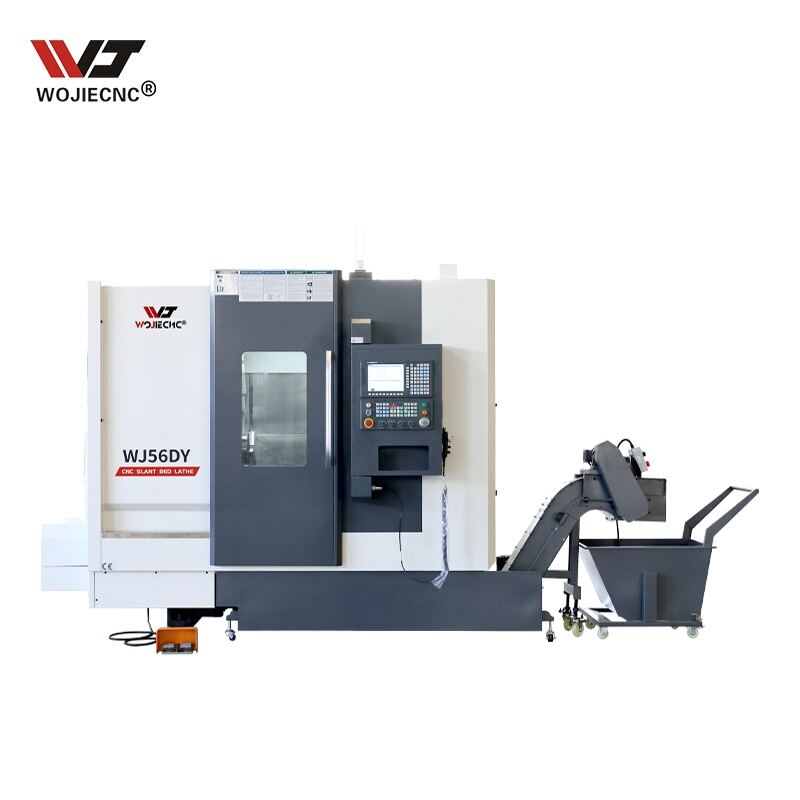

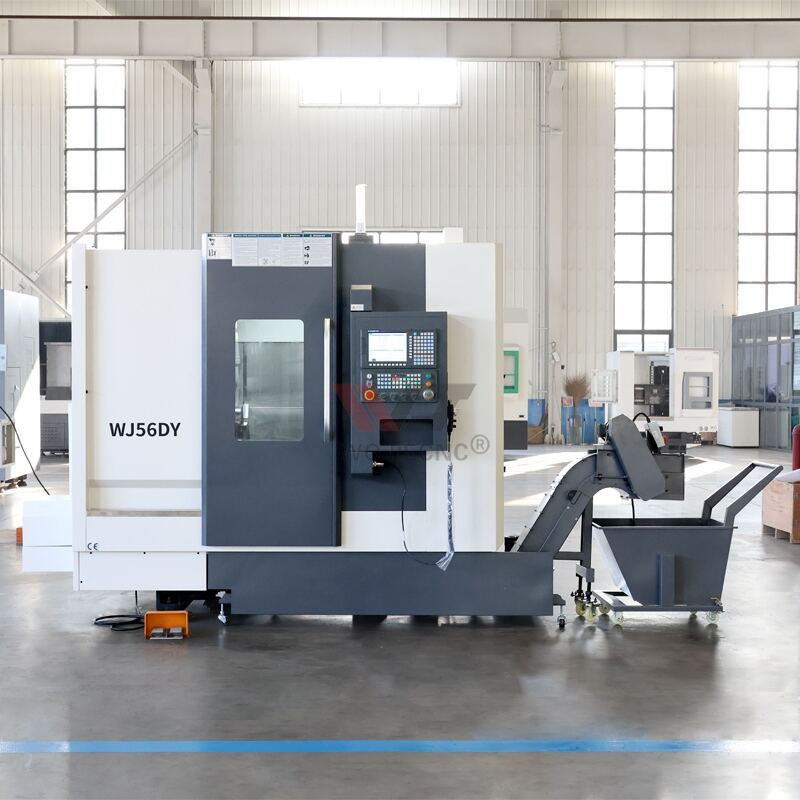

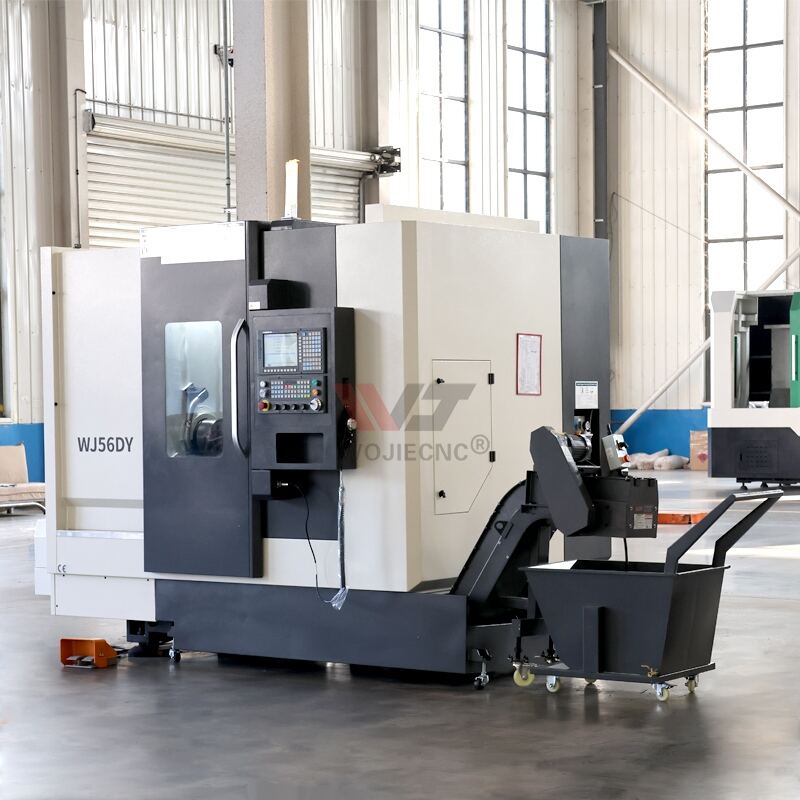

Tokarka CNC do frezowania, oś Y, frezarka tokarska WJ56DY, tokarka CNC do toczenia z certyfikatem CE

Opis:

Zastosowanie Produktu

Ta seria obrabiarek wykorzystuje integralne łóżko o kącie nachylenia 30°, wykonane z żeliwa hartowanego HT300. Łóżko jest odlewane metodą piasku żywicznego i charakteryzuje się racjonalnym układem wewnętrznych żeber wzmacniających. Prowadnice są importowanymi prowadnicami tocznymi liniowymi, co zapewnia poprawę dokładności posuwu, niskie opory tarcia, dobrą sztywność oraz wysoką odporność na drgania i odkształcenia, umożliwiając użytkownikom uzyskanie

wyższa dokładność obróbki, zwiększenie prędkości ruchu szybkiego oraz osiągnięcie wyższej wydajności produkcyjnej.

Specyfikacje:

Element	WJ56DY-500
Maksymalny średnica obrotu na stole	φ650
Maksymalna średnica obróbcza	φ400
Maksymalny średnica obróbki na uchwycie narzędziowym	φ360
Maksymalna długość obróbki	470
Typ głowicy wrzeciona (opcjonalna imadłowa)	A2-6 (8 ″) / A2-8 (10 ″)
Zalecana moc silnika wrzeciona	11 kw
Maksymalna prędkość wrzeciona	3500 obr./min
Średnica otworu wałkowego	φ66/Φ82
Średnica pręta	φ50/Φ70
Zakres ruchu osi X/Z	270/610
TORRET	BMT55
Średnica rurki	80
Podróż rurki	80
Maksymalny skok wrzecionownika	Hydrauliczny uchwyt tylny: 500 serwonapęd programowalny 380
Stożkowy otwór rurki ogona	MT5
Typ łóżka i jego nachylenie	30°
Ogólne wymiary (długość × szerokość × wysokość)	330021302320 mm
Wymiary całkowite (długość × szerokość × wysokość) z przenośnikiem wiórów	404521702490 mm
Przybliżona masa	4500kg
Masa przybliżona (z przenośnikiem wiórów)	4800 kg

Akcesoria standardowe:

(1) System sterowania: GSK988TA

(2) Wieża narzędziowa na 12 pozycji

(3) Wrzeciono A2-6

(4) Hydrauliczna imadło 10-calowe

(5) Oś C (hamulec)

(6) Hydrauliczny uchwyt tylny

(7) Światło robocze

(8) Światło ostrzegawcze

(9) Wymiennik ciepła szafy elektrycznej

Akcesoria opcjonalne:

(1) Ramię do pomiaru narzędzi Renishaw

(2) Przenośnik wiórków łańcuchowy

(3) System sterowania Fanuc/Siemens

(4) Oddzielanie oleju od wody

(5) Pojemnik na części

(6) Automatyczny podajnik

(7) Wieża zasilania o mocy 12 T

Szczegółowe zdjęcia:

Automatyczny system smarowania

Nazwa komponentu

Centralny system automatycznego smarowania (ochrona ruchomych części WJ56DY)

Szczegółowy opis

Jest to zaprogramowany system automatycznego smarowania przeznaczony do smarowania elementów WJ56DY narażonych na intensywne zużycie: prowadnic liniowych, śrub kulowych oraz łożysk wrzeciona.

· Precyzyjne smarowanie: Automatycznie dostarcza ustalone ilości smaru w zaprogramowanych odstępach czasowych, zapewniając jednolite pokrycie warstwą oleju na ruchomych elementach.

· Monitorowanie i powiadomienia: Wyposażony w przejrzysty wskaźnik poziomu oleju oraz manometr, które ostrzegają operatorów o niskim poziomie oleju lub zablokowaniu układu, zapobiegając tarciu suchemu i przedwczesnemu zużyciu komponentów.

· Wydajność: eliminuje konieczność ręcznego smarowania, zmniejsza koszty pracy serwisowej oraz wydłuża czas użytkowania kluczowych komponentów – co ma kluczowe znaczenie dla utrzymania długotrwałej precyzji obróbki.

Szafa sterownicza

Nazwa komponentu

Zintegrowana szafa sterownicza (rdzeń zasilania i sterowania WJ56DY)

Szczegółowy opis

Ta zamknięta szafa elektryczna zawiera podstawowe komponenty elektryczne, w tym Przekształtnic serwospawdowych Fanuc , moduły przekaźnikowe, wyzwalacze nadprądowe oraz zaciski wejścia/wyjścia.

· Niezawodność : Zastosowano komponenty elektryczne przemysłowe oraz ścisłe standardy okablowania (uporządkowane, oznakowane obwody), aby zapewnić stabilną transmisję sygnałów i zapobiec zakłóceniom elektrycznym.

· Ochrona bezpieczeństwa : Wyposażony w zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem oraz obwód awaryjnego wyłączenia zasilania, chroniący maszynę przed uszkodzeniami elektrycznymi oraz operatorów.

· Przyjazny konserwacji : Modułowa konstrukcja komponentów ułatwia diagnozowanie usterek i wymianę części, co redukuje długoterminowe koszty konserwacji.

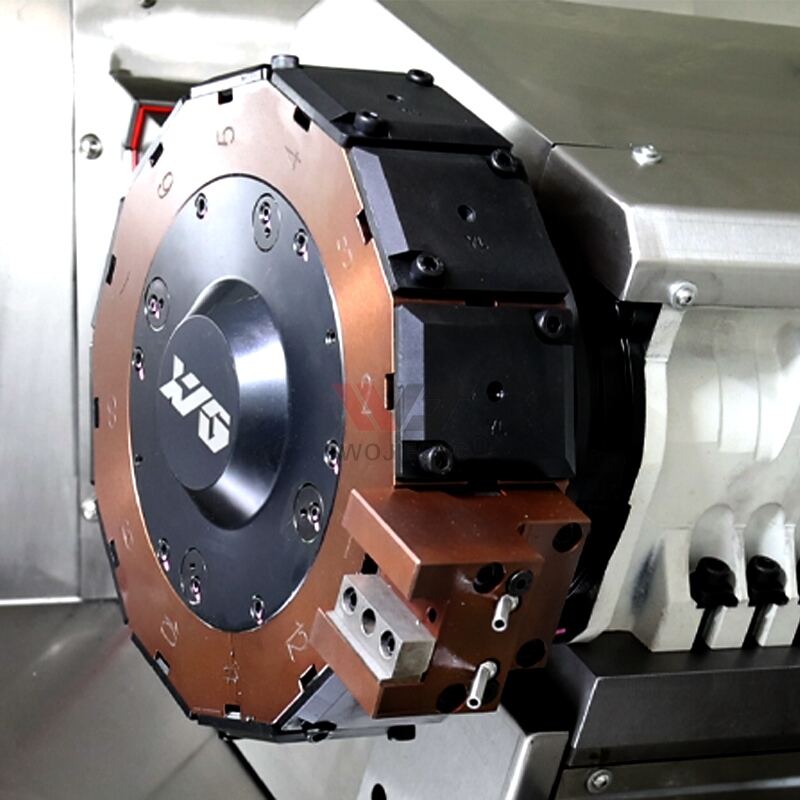

Typ Produktu : Wieża narzędziowa z napędem (wieża narzędziowa z funkcją obrotu)
Kluczowe cechy :
1. Wysokoprecyzyjne pozycjonowanie : Wyposażona w precyzyjne sprzęgło krzywkowe (sprzęgło Hirth) zapewniające niezawodne pozycjonowanie, gwarantujące powtarzalną dokładność pozycjonowania na poziomie ± 0,001 mm dla stabilnej i wysokiej jakości obróbki.
2. Pojemność wieży narzędziowej z wieloma stacjami : cechy 12/16 stacji narzędziowych (konfigurowalne), obsługujące zarówno statyczne narzędzia tokarskie, jak i obrotowe narzędzia napędzane (frezowanie, wiercenie, gwintowanie itp.), umożliwiając złożoną obróbkę w jednej operacji.
3. Szybka wymiana narzędzi : Obrotowa wieża napędzana serwosilnikiem z szybkim czasem pozycjonowania wynoszącym <0,3 s na stację , co minimalizuje czas poza obróbką i zwiększa wydajność.
4. Solidne opcje interfejsu : Zgodność ze standardowymi uchwytami narzędzi VDI/BMT , zapewniając elastyczne rozwiązania narzędziowe do różnych wymagań obróbkowych.
5. Trwałe i niezawodne : Mocna konstrukcja z uszczelnionymi elementami zapobiegającymi przedostawaniu się chłodziwa i wiórków, co wydłuża okres eksploatacji i zmniejsza potrzebę konserwacji.

System sterowania CNC firmy FANUC oraz panel operatorski

Nazwa komponentu

Panel sterowania CNC FANUC (główna jednostka sterująca WJ56DY)

Szczegółowy opis

To jest... centralny panel sterowania z zakresu WJ56DY tokarka wyposażona w wysokoprecyzyjny system CNC FANUC — uznawany za stabilny i łatwy w obsłudze. Panel zawiera kolorowy wyświetlacz LCD, wielofunkcyjne klawisze sterujące oraz dedykowane pokrętła sterujące.

· Podstawowe funkcje : Pozwala na wprowadzanie/edycję programów, monitorowanie w czasie rzeczywistym współrzędnych obróbki/obrotów wrzeciona/posuwu oraz jednokrotne przełączanie między trybami ręcznym (JOG), automatycznym, MDI (ręczne wprowadzanie danych) i symulacją bez cięcia.

· Bezpieczeństwo i Efektywność : Wyposażony w wyraźny czerwony przycisk awaryjnego zatrzymania przycisk awaryjnego wyłączenia zasilania w sytuacjach zagrożenia; zoptymalizowany układ klawiszy zmniejsza zmęczenie operatora i minimalizuje przestoje produkcyjne.

· Zgodność obsługuje złożone procesy toczenia (toczenie zewnętrzne/wewnętrzné, gwintowanie, toczenie stożkowe, frezowanie rowków) i zapewnia wysoką powtarzalność, co czyni go WJ56DY idealnym rozwiązaniem do precyzyjnego obróbki masowej.

Konfiguracje opcjonalne:
