Περιγραφή:
Εφαρμογή προϊόντος
Κατάλληλο για διάτρηση, επέκταση οπών, αναμόρφωση οπών, κοπή κεκλιμένων ακμών και επίτρυπωση, για επιφανειακή φρεζάρισμα, βηματική επίπεδη επεξεργασία, κλίση και φρεζάρισμα αυλάκων, για κοπή και φρεζάρισμα καμπύλων, καμπύλων επιφανειών και καμπύλων προφίλ. Διαθέτει λειτουργία ασυνεχούς ρύθμισης ταχύτητας και αυτόματης αλλαγής ταχύτητας για επίτευξη μεγάλης ροπής σε χαμηλές ταχύτητες, καθιστώντας το κατάλληλο για επεξεργασία με μεγάλο βάθος κοπής και οπές μεγαλύτερης διαμέτρου. Το κύριο σώμα και τα βασικά εξαρτήματα κατασκευάζονται από χυτοσίδηρο υψηλής αντοχής με σταθερή μικροδομή, εξασφαλίζοντας τη σταθερότητα του μηχανήματος για μακροχρόνια χρήση.
Προδιαγραφές:
| Αντικείμενο | XK7132 | XK7136 |
| ΜΗΧΑΝΗ ΦΡΕΖΑΣ CNC | XK7132 | XK7136 |
| Μέγεθος τραπεζιού | 1000×320 | 1250×360 |
| Μέγιστο φορτίο τραπεζιού | 300κιλογράμματα | 400KG |
| Ποσότητα T slot-πλάτος*απόσταση | 3-14×110 | 3-14×80 |
| ταχύτητα σπindle | 60–8000 rpm | 60–8000 rpm |
| μύτη σπindle προς επιφάνεια τραπεζιού | 125–520 mm | 120-580 |
| Κέντρο σπindle προς επιφάνεια στήλης | 360 | 460 |
| Κωνικό σπindle | BT40 | BT40 |
| Ικανότητα κύριου κινητήρα | 5,5 kW (σερβο) | 5,5 kW (σερβο) |
| Διαδρομή άξονα X | 600mm | 900mm |
| Διαδρομή άξονα Y | 400mm | 400mm |
| Διαδρομή άξονα Z | 480χλμ | 500mm |
| Γρήγορη παροχή άξονα X/Y/Z | 8/8/6 m/min | 5/5/4 m/min |
| Ακρίβεια τοποθέτησης | ±0,01 χλστ | ±0,01 χλστ |
| Ακρίβεια Επανάληψης | ±0.005mm | ±0.005mm |
| Καθαρό βάρος | 2500KG | 2650KG |
| Γενικές Διαστάσεις | 1900×1800×2100 | 2220×1850×2250 |
Βασικές τεχνικές προδιαγραφές προϊόντος
Τυπική Διαμόρφωση:
·KND-1000MI
·Άξονες X/Y/Z, σερβοκινητήρας και σερβοοδηγός SIEMENS
·Σερβοκινητήρας άξονα και σερβοοδηγός
·Ταμπέλα εργαλείων τύπου χωνιού 10 τόνων
·Πλήρης κλειστή περίβλεψη
Προαιρετική Διαμόρφωση:
·Ελεγκτής CNC SIEMENS 808D BASIC/828D
·Ταμπέλα εργαλείων τύπου δίσκου 16 τόνων
·ΧΩΡΙΣ ταμπέλα εργαλείων (CNC φρεζαριστικό)
·Οδηγός κουτιού ή γραμμικός οδηγός
·4ος άξονας (NC κεφαλή διαίρεσης)
·Προστασία CE
Λεπτομερείς εικόνες:
 |
|
|

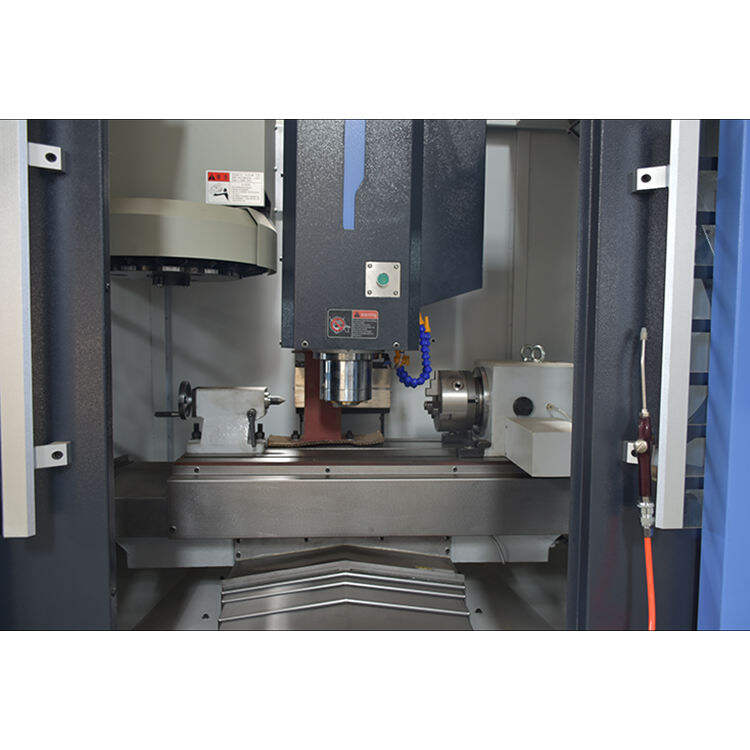

Μονάδα Ατράκτου Υψηλής Ακρίβειας
Αυτή η χρυσή μονάδα με άξονα περιστροφής αποτελεί τον πυρήνα του XH7132 και διαθέτει Κωνική σύνδεση BT40 και μέγιστη ταχύτητα έως 8000 σ.α.λ. Παρέχει σταθερή κοπτική απόδοση υψηλής ροπής, εξασφαλίζοντας εξαιρετική ακρίβεια κατεργασίας και επιθυμητή επιφανειακή απόδοση σε μεταλλικά εξαρτήματα. Η προηγμένη κατασκευή μειώνει επίσης την ταλάντωση κατά τη λειτουργία σε υψηλές ταχύτητες.
|

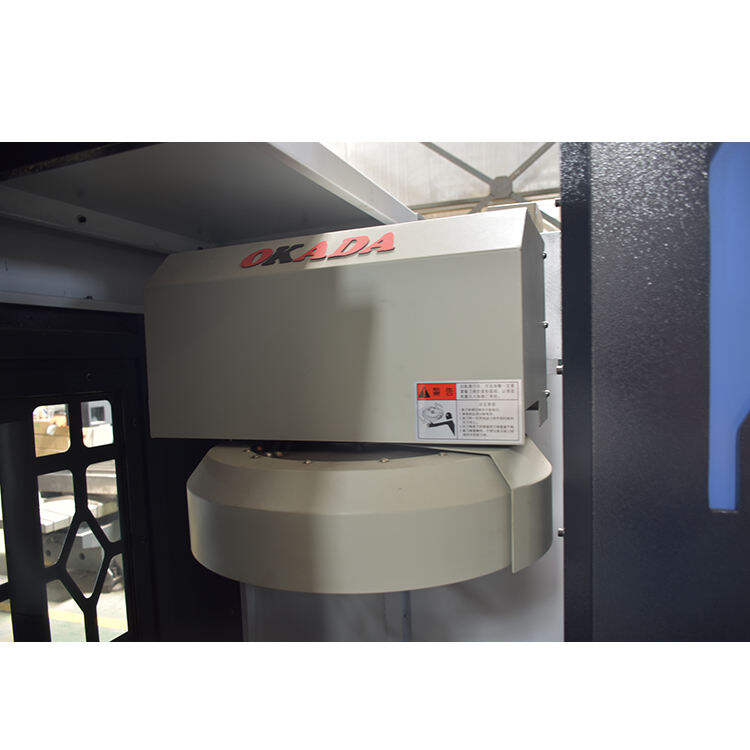

Αυτόματη αλλαγή εργαλείων (ATC)
Ο αυτόματος αλλαγέας εργαλείων OKADA επιτρέπει γρήγορη και αξιόπιστη ανταλλαγή εργαλείων, μειώνοντας σημαντικά τον χρόνο μη κοπής. Λειτουργεί απρόσκοπτα με το σύστημα άξονα περιστροφής BT40, υποστηρίζοντας αποτελεσματική παραγωγή για κατεργασία μικρών παρτίδων και πολύπλοκων εξαρτημάτων.
|
|
|
 |
|
Σύστημα Γραμμικών Οδηγών
Οι άξονες X/Y/Z είναι εξοπλισμένοι με γραμμικούς οδηγούς υψηλής ακρίβειας, οι οποίοι προσφέρουν χαμηλή τριβή, υψηλή σκληρότητα και εξαιρετική ακρίβεια θέσης. Αυτό το σχέδιο διασφαλίζει ομαλή και ακριβή κίνηση του τραπεζιού της μηχανής, ιδανική για υψηλής ταχύτητας περιγραφική κατεργασία και λεπτομερή εργασία.
|
Σύστημα Κίνησης με Σφαιροελικοειδή Βίδα
Ο κινητήρας με σφαιροπολύμενη βίδα παρέχει ακριβή, χωρίς θόρυβο μετάδοση ισχύος για τους άξονες. Σε συνδυασμό με τις γραμμικές οδηγούς, εγγυάται την ακρίβεια θέσης ±0,01 mm και επαναληψιμότητα ±0,005 mm , ικανοποιώντας τις απαιτήσεις της κατασκευής υψηλής ακρίβειας εξαρτημάτων.
|
 |
|
|

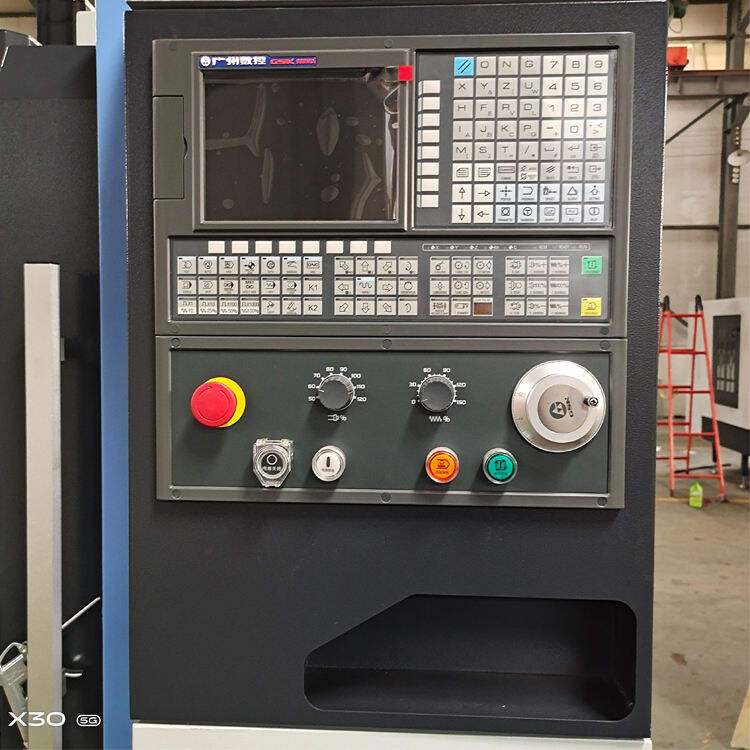

Προηγμένος πίνακας ελέγχου CNC
Το μηχάνημα XH7132 είναι εξοπλισμένο με φιλικό προς το χρήστη πίνακα ελέγχου CNC, ο οποίος διαθέτει μεγάλη οθόνη αφής και διαισθητικά πλήκτρα λειτουργίας. Υποστηρίζει ακριβή προγραμματισμό, παρακολούθηση σε πραγματικό χρόνο και εύκαμπτη ρύθμιση παραμέτρων, διασφαλίζοντας σταθερό και αποτελεσματικό έλεγχο της διαδικασίας κατεργασίας. Το πλήκτρο έκτακτης ανάγκης και η χειροκίνητη λαβή προσφέρουν αυξημένη ασφάλεια λειτουργίας.
|
Ηλεκτρικός πίνακας ελέγχου
Αυτός ο καλά οργανωμένος ηλεκτρικός πίνακας φιλοξενεί υψηλής ποιότητας κινητήρες servo, μονάδες PLC και ηλεκτρικά εξαρτήματα. Διασφαλίζει σταθερή παροχή ηλεκτρικής ενέργειας και μετάδοση σημάτων, επιτρέποντας αξιόπιστη λειτουργία του μηχανήματος για μεγάλο χρονικό διάστημα. Η μοντουλαρισμένη διαμόρφωση διευκολύνει επίσης τη συντήρηση και τη διάγνωση βλαβών.
|
 |
 |
|
Αυτόματο σύστημα λίπανσης
Η αυτόματη μονάδα λίπανσης παρέχει χρονοδιαχειριζόμενη, ακριβή λίπανση σε γραμμικούς οδηγούς και κοχλίες μπαλακιών. Μειώνει αποτελεσματικά την τριβή και τη φθορά, επεκτείνοντας τη διάρκεια ζωής των βασικών εξαρτημάτων και διατηρώντας τη συνεκτική ακρίβεια κατεργασίας.
|
Σύστημα ελέγχου πνευματικού
Το πνευματικό σύστημα παρέχει καθαρή, ρυθμιζόμενη πνευματική πίεση για τη σύσφιξη εργαλείων, την αφαίρεση των υπολειμμάτων κοπής και άλλες βοηθητικές λειτουργίες. Διασφαλίζει αξιόπιστη και ανταποκρινόμενη λειτουργία των πνευματικών εξαρτημάτων, υποστηρίζοντας αποτελεσματικές και αυτοματοποιημένες ροές παραγωγής.
|
Εισαγωγή της εταιρείας:
Η ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. διαθέτει:
1. Περισσότερα από 60.000m² εργοστάσιο με περισσότερους από 150 εργάτες.
2. Αυστηρός έλεγχος ποιότητας με περισσότερες από 24 διαδικασίες δοκιμών.
3. Εργοστάσιο με 30+ χρόνια εμπειρίας στην κατασκευή CNC μηχανημάτων.
4. Υπηρεσία 24 ώρες online ανά πάσα στιγμή.
5. Εμπορία με πελάτες σε περισσότερες από 150 χώρες σε όλο τον κόσμο.
6. Συνεργασία με γνωστά εμπορικά σήματα, όπως SIEMENS, FANUC, SYNTEC κ.λπ.
7. Υποστήριξη ODM OEM.
8. Η διάρκεια εγγύησης είναι 24 μήνες.
Παρέχουμε μηχανήματα καλύτερης ποιότητας, πιο αποδοτικές και προσεκτικές υπηρεσίες μετά την πώληση στους πελάτες. Ελπίζουμε ειλικρινά να επικοινωνήσουμε με φίλους από διάφορες χώρες και να επιτύχουμε συνεργασία αμοιβαίου οφέλους.
Συχνές Ερωτήσεις:
1. Ποιοι είναι οι όροι πληρωμής;
Α: T/T, 30% αρχική πληρωμή κατά την παραγγελία, 70% υπόλοιπο πριν την αποστολή·
Άμεσα εκπρόσωπτο Αναλλοίωτο Γραμμάτιο Εγγύησης. Μόλις λάβουμε την προκαταβολή,
θα ξεκινήσουμε την παραγωγή. Όταν η μηχανή είναι έτοιμη, θα σας στείλουμε φωτογραφίες.
μετά τη λήψη της υπολειπόμενης πληρωμής, θα σας αποστείλουμε τη μηχανή.
2. Ποιοι είναι οι όροι εμπορίου;
A : FOB, CFR και CIF όλοι αποδεκτοί.
3. Πότε είναι ο χρόνος παράδοσης;
Α: Αν η μηχανή που θα παραγγείλετε είναι τυποποιημένη μηχανή,
μπορούμε να την ετοιμάσουμε εντός 15 ημερών.
αν πρόκειται για ειδικές μηχανές, θα χρειαστεί περισσότερος χρόνος.
Ο χρόνος ναυλώσεως είναι περίπου 30 ημέρες προς την Ευρώπη, την Αμερική. Αν είστε από την Αυστραλία ή την Ασία, θα είναι μικρότερος.
Μπορείτε να κάνετε παραγγελία βάσει του χρόνου παράδοσης και του χρόνου ναυλώσεως. Θα σας δώσουμε την κατάλληλη απάντηση.
4. Ποιους είναι οι εμπορικοί σας όροι;
Α: Όροι FOB, CFR, CIF ή άλλοι είναι αποδεκτοί.
5. Ποια είναι η ελάχιστη ποσότητα παραγγελίας και η εγγύηση;
Α: Η ελάχιστη ποσότητα παραγγελίας (MOQ) είναι ένα σετ και η εγγύηση είναι ένας χρόνος. Ωστόσο, θα παρέχουμε υπηρεσία για όλο το χρονικό διάστημα χρήσης της μηχανής.
6. Ποια είναι η συσκευασία των μηχανών;
Α: Οι μηχανές θα συσκευάζονται τυπικά σε ξύλινες παλέτες από κόντρα πλακέ.
