Beskrywing:
Produktoepassing
Geskik vir boorwerk, gatvergroting, uitdraaiing, afskuining van rande en skroefdraadkapping, vir oppervlakfresewerk, trapvlakke, hellings en groefvryfresewerk, vir sny- en fresewerk van krommes, kromme oppervlakke en kamme. Het die funksie van staploose spoed- en outomatiese spoedwisseling om groot draaimoment by lae spoed te verkry; geskik vir bewerking met groot snydieptes en groter-diameter gate. Die romp en hoofkomponente is vervaardig uit hoë-vastheid gietyster met 'n stabiele mikrostruktuur wat die stabiliteit van die masjien vir langtermyngebruik waarborg.
Spesifikasies:
| Item | XK7132 | XK7136 |
| Cnc frasmasjien | XK7132 | XK7136 |
| Tafeldimensie | 1000×320 | 1250×360 |
| Maks. tafellaai | 300kg | 400kg |
| T-sleep hoeveelheid-breedte*afstand | 3-14×110 | 3-14×80 |
| spindelsnelheid | 60–8000 r/min | 60–8000 r/min |
| spindelneus na tafeloppervlak | 125–520 mm | 120-580 |
| Spindelmiddelpunt na kolomoppervlak | 360 | 460 |
| Spindel taper | BT40 | BT40 |
| Hoofmotorkrag | 5,5 kW (servo) | 5,5 kW (servo) |
| X-as beweging | 600mm | 900mm |
| Y-as reis | 400 mm | 400 mm |
| Z-as reis | 480mm | 500mm |
| Vinnige voer op X/Y/Z-as | 8/8/6 m/min | 5/5/4 m/min |
| Posisioneringakkuraatheid | ±0,01 mm | ±0,01 mm |
| Herhalingsakkuraatheid | ±0.005mm | ±0.005mm |
| NET Gewig | 2500kg | 2650kg |
| Gehele Afmeting | 1900×1800×2100 | 2220×1850×2250 |
Produk se hoof tegniese spesifikasies
Standaard konfigurasie:
·KND-1000MI
·X/Y/Z-as SIEMENS-servomotor & -stuurder
·Servospil-motor & -stuurder
·10T-gietbak-tipe gereedskapmagasyn
·Volledig geslote omslag
Opsionele konfigurasie:
·SIEMENS 808D BASIS/828D CNC-beheerder
·16T-skyf-tipe gereedskapmagasyn
·SONDER gereedskapmagasyn (CNC-sny)
·HUISGIDSBAAN of LINIËRE GIDSBAAN
·4de as (NC-verdeelkop)
·CE-beskerming
Gedetailleerde beelde:
 |
|
|

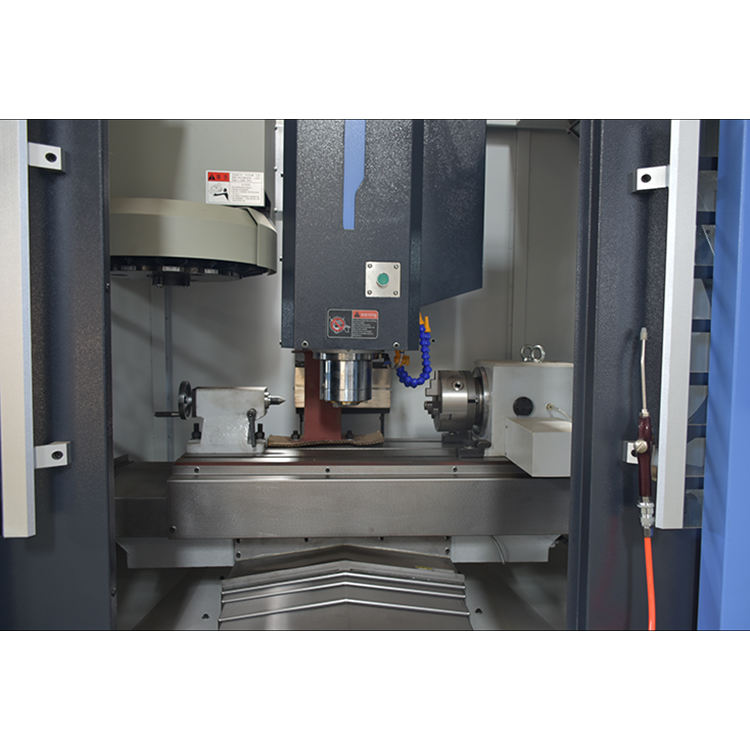

Hoëpresisie-Spil Eenheid
Hierdie goue spil eenheid is die kern van die XH7132, met kenmerke soos BT40-taper en 'n maksimum spoed van tot 8000 rpm. Dit lewer stabiele, hoë-koppel snyprestasie wat uitstekende bewerkingsakkuraatheid en oppervlakafwerking vir metaalonderdele verseker. Die gevorderde ontwerp verminder ook vibrasie tydens hoëspoedbedryf.
|

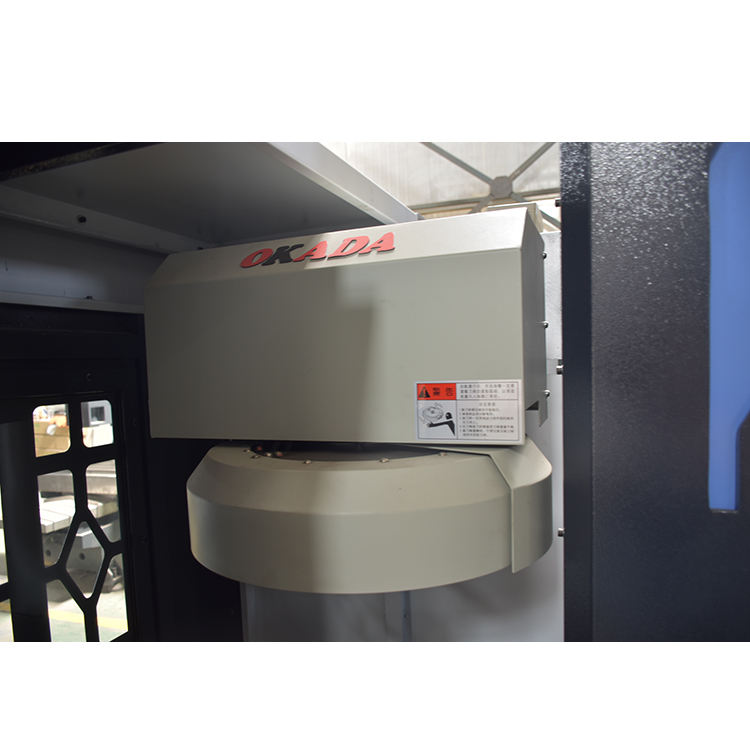

Outomatiese gereedskapwisselaar (ATC)
Die OKADA outomatiese gereedskapwisselaar maak vinnige, betroubare gereedskapruiling moontlik en verminder bedryfs tyd sonder snyding aansienlik. Dit werk naadloos saam met die BT40-spilsisteem en ondersteun doeltreffende produksie vir klein-batch- en komplekse onderdeelbewerking.
|
|
|
 |
|
Lineêre Rigtingwegstelsel
Die X-/Y-/Z-as is toegerus met hoëpresisie lineêre rigtingweë wat lae wrywing, hoë styfheid en uitstekende posisioneringsakkuraatheid bied. Hierdie ontwerp verseker gladde, presiese beweging van die masjienbank en is ideaal vir hoëspoedkontuurwerk en fynbewerkingswerk.
|
Koebolskroef-aandryfstelsel
Die kogelskroefdrywing verskaf presiese, spelingsvrye drywing oor die asse. In kombinasie met die lineêre rigtingsgeleiers waarborg dit die masjien se ±0,01 mm posisioneringsakkuraatheid en ±0,005 mm herhaalbaarheid , wat aan die vereistes van hoë-presisie komponentvervaardiging voldoen.
|
 |
|
|

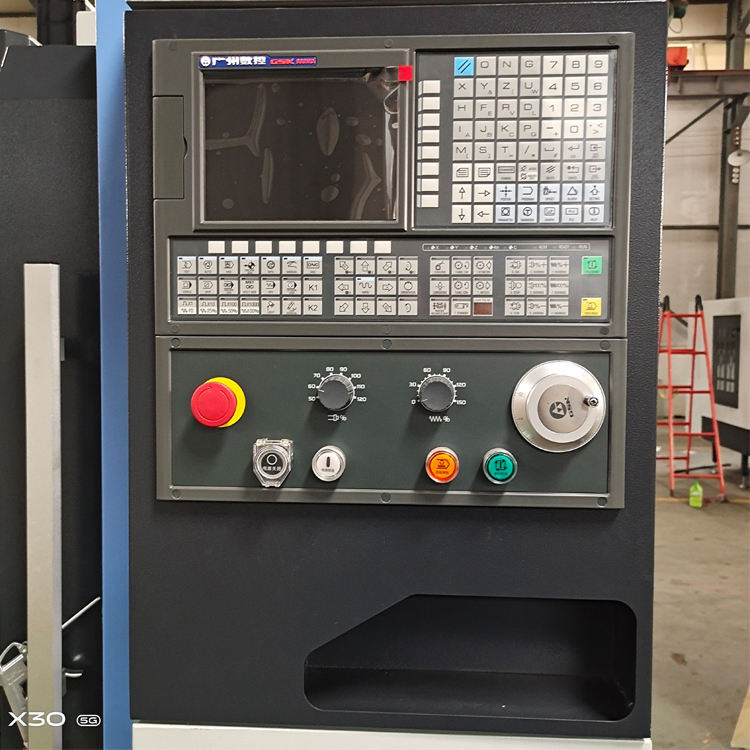

Gevorderde CNC-beheerpaneel
Die XH7132 is toegerus met 'n gebruikersvriendelike CNC-beheerpaneel wat 'n groot aanrakingsskerm en intuïtiewe bedieningsknoppies insluit. Dit ondersteun presiese programmering, werklike tydsmonitering en buigsame parameteraanpassing om stabiele en doeltreffende beheer van die bewerkingsproses te verseker. Die noodstopknoppie en handwieël bied verbeterde bedieningsveiligheid.
|
Elektriese beheerkas
Hierdie goed-georganiseerde elektriese kas huisves hoë-kwaliteit servo-aandrywings, PLC-modules en bedradingkomponente. Dit verseker 'n stabiele kragvoorsiening en sein-oordrag wat betroubare langtermynbedryf van die masjien moontlik maak. Die modulêre ontwerp vereenvoudig ook onderhoud en foute-opsporing.
|
 |
 |
|
Outomatiese smeerstelsel
Die outomatiese smeerseenheid lewer tydsgereelde, presiese smering aan lineêre geleidings en kogelskroewe. Dit verminder effektief wrywing en verslyting, wat die dienslewe van sleutelkomponente verleng terwyl konsekwente masjienakkuraatheid behou word.
|
Pneumatiese beheersisteem
Die pneumatoriese stelsel verskaf skoon, gereguleerde lugdruk vir gereedskapvasmaak, spaanderverwydering en ander aanvullende funksies. Dit verseker betroubare en reaksie-velige bedryf van pneumatoriese komponente, wat doeltreffende en outomatiese vervaardigingswerkvelle ondersteun.
|
Maatskappy Inleiding:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. het:
1. Meer as 60 000 m² fabriek met meer as 150 werkers.
2. Strenge QC-beheer met meer as 24-stappe toetsprosesse.
3. 30+ jaar se ervaring in die vervaardiging van CNC-masjiene.
4. 24 ure aanlyn diens op enige tydstip.
5. Handel met kliënte in meer as 150 lande wêreldwyd.
6. Samewerking met Bekende Merke, soos SIEMENS, FANUC, SYNTEC ens.
7. Ondersteun ODM OEM.
8. Waarborgtyd is 24 maande.
Ons verskaf hoër gehalte masjiene, doeltreffender en deeglik naverkoopdiens aan kliënte. Ons hoop opreg om met vriende uit verskeie lande te kommunikeer en sodoende wins-wins-samewerking te bereik.
VRAAG:
1. Wat is die betalingsvoorwaardes?
A: T/T, 30% aanbetaling by bestelling, 70% saldo betaling voor versending;
Onherroepbare kredietbrief op sig. Wanneer ons die aanbetaling ontvang,
ons sal begin om produksie te maak. wanneer die masjien reg is, sal ons foto's aan jou stuur.
nadat ons jou saldobetaling ontvang het, sal ons die masjien aan jou stuur.
2. Wat is u handelsvoorwaardes?
A : FOB, CFR en CIF word almal aanvaar.
3. Wanneer is die leweringstyd?
A: Indien die masjien wat u wil bestel, 'n standaardmasjien is,
kan ons die masjien binne 15 dae gereed hê.
indien dit spesiale masjiene is, sal dit effens langer duur.
Die skiptyd is ongeveer 30 dae na Europa, Amerika. As u van Australië of Asië af kom, sal dit korter wees.
U kan volgens lewerytyd en skiptyd bestel. Ons sal u dienooreenkomstig antwoord gee.
4. Wat is jou handelsvoorwaardes?
A: FOB, CFR, CIF of ander terme word almal aanvaar.
5. Wat is u minimum bestelhoeveelheid en garansie?
A: MOQ is een stel, en die garansie is een jaar. Maar ons sal lewenslange diens vir die masjien bied.
6. Wat is die verpakking van die masjiene?
A: Die masjien se standaard sal in triplexkissies verpak word.
