Máy tiện kim loại tải nặng CW61125, máy tiện thủ công dành cho gia công kim loại, phù hợp với phôi dài
|
Thuộc tính |
Giá trị |
|
Loại |
Ngang |
|
Năng lực gia công |
Chịu tải nặng |
|
Chiều dài tối đa của phôi (mm) |
6000 |
|
Điện áp |
380V |
|
Báo cáo kiểm tra máy móc |
Được cung cấp |
|
Bảo hành |
1 năm |
|
Phạm vi tốc độ trục chính (vòng/phút) |
4 – 640 vòng/phút |
|
Nơi sản xuất |
Sơn Đông, Trung Quốc |
|
Trọng Lượng (kg) |
13000 |
|
Trọng lượng tối đa của phôi (kg) |
3000 |
|
Chiều rộng của giường (mm) |
600 |
- Mô tả
- Đặc tả
- Hình ảnh chi tiết
- Giới thiệu công ty
Mô tả:
Thông số kỹ thuật:
|
Thông số kỹ thuật |
Đơn vị |
CW61100L |
CW61125L |
CW61140L |
CW61160L |
|
Đường kính quay qua giường |
mm |
1000 |
1250 |
1400 |
1600 |
|
Đường kính quay qua trượt ngang |
mm |
610 |
850 |
1000 |
1200 |
|
Khoảng cách giữa các tâm |
mm |
1500/2000/3000/4000/5000/6000 |
1500/2000/3000/4000/5000/6000 |
1500/2000/3000/4000/5000/6000 |
1500/2000/3000/4000/5000/6000 |
|
Chiều rộng đường dẫn |
mm |
755 |
755 |
755 |
755 |
|
Tải trọng tối đa |
T |
6 |
6 |
6 |
6 |
|
Lỗ trục |
mm |
130 |
130 |
130 |
130 |
|
Độ côn lỗ trục chính |
- |
Đường kính theo hệ mét φ140/MT6 |
Đường kính theo hệ mét φ140/MT6 |
Đường kính theo hệ mét φ140/MT6 |
Đường kính theo hệ mét φ140/MT6 |
|
Loại mũi trục |
- |
A2-15 |
A2-15 |
A2-15 |
A2-15 |
|
Bước tốc độ trục chính |
- |
Dẫn động cầu trước. 21 bước |
Dẫn động cầu trước. 21 bước |
Dẫn động cầu trước. 21 bước |
Dẫn động cầu trước. 21 bước |
|
Dải tốc độ trục chính |
vòng/phút |
3.15-315 |
3.15-315 |
3.15-315 |
3.15-315 |
|
Chuck. |
mm |
mâm cặp 4 chấu thủ công φ1000 |
mâm cặp 4 chấu thủ công φ1000 |
mâm cặp 4 chấu thủ công φ1000 |
mâm cặp 4 chấu thủ công φ1000 |
|
Đầu dao/giá đỡ |
- |
Mâm dao thủ công, 4 vị trí |
Mâm dao thủ công, 4 vị trí |
Mâm dao thủ công, 4 vị trí |
Mâm dao thủ công, 4 vị trí |
|
Kích thước thân công cụ |
mm |
45×45 |
45×45 |
45×45 |
45×45 |
|
Quá trình di chuyển trục X |
mm |
520 |
620 |
620 |
620 |
|
Quá trình di chuyển trục Z |
mm |
1350/1850/2850/3850/4850/5850 |
1350/1850/2850/3850/4850/5850 |
1350/1850/2850/3850/4850/5850 |
1350/1850/2850/3850/4850/5850 |
|
Cấp tiến trục X / dải cấp tiến |
mm/r |
56/0.05-6 |
56/0.05-6 |
56/0.05-6 |
56/0.05-6 |
|
Cấp tiến trục Z / dải cấp tiến |
mm/r |
56/0.1-12 |
56/0.1-12 |
56/0.1-12 |
56/0.1-12 |
|
Tốc độ di chuyển nhanh trục X |
mm/phút |
1870 |
1870 |
1870 |
1870 |
|
Tốc độ di chuyển nhanh trục Z |
mm/phút |
3740 |
3740 |
3740 |
3740 |
|
Ren hệ mét / dải ren |
mm |
44/1-120 |
44/1-120 |
44/1-120 |
44/1-120 |
|
Ren hệ inch / dải ren |
T.P.I |
31/28-3/8 |
31/28-3/8 |
31/28-3/8 |
31/28-3/8 |
|
Ren mô-đun / dải ren |
mm |
45/0.5-60 |
- |
- |
- |
|
Ren DP / dải ren |
DP |
30/56-1 |
- |
- |
- |
|
Đường kính cần đuôi |
mm |
φ160 |
φ160 |
φ160 |
φ160 |
|
Đuôi ống lông côn |
- |
MT6 |
MT6 |
MT6 |
MT6 |
|
Hành trình của ống đuôi |
mm |
300 |
300 |
300 |
300 |
|
Động cơ trục chính |
kW |
22 |
22 |
22 |
22 |
|
Motor di chuyển nhanh |
kW |
1.5 |
1.5 |
1.5 |
1.5 |
|
Motor bơm dung dịch làm mát |
kW |
0.125 |
0.125 |
0.125 |
0.125 |
|
Chiều rộng × Chiều cao |
mm |
2000×1800 |
2000×1950 |
2250×2050 |
2250×2150 |
|
Chiều dài |
mm |
4600/5100/6100/7100/8100/9100 |
4600/5100/6100/7100/8100/9100 |
4600/5100/6100/7100/8100/9100 |
4600/5100/6100/7100/8100/9100 |
|
Trọng lượng tịnh |
T |
9.6/10.1/10.7/11.7/12.7/13.7 |
10.6/11.1/11.7/12.7/13.7/14.7 |
11.2/11.7/12.3/13.3/14.3/15.3 |
13.1/13.6/14.2/15.2/16.2/17.2 |
Hình Ảnh Chi Tiết:
 |
 |
|

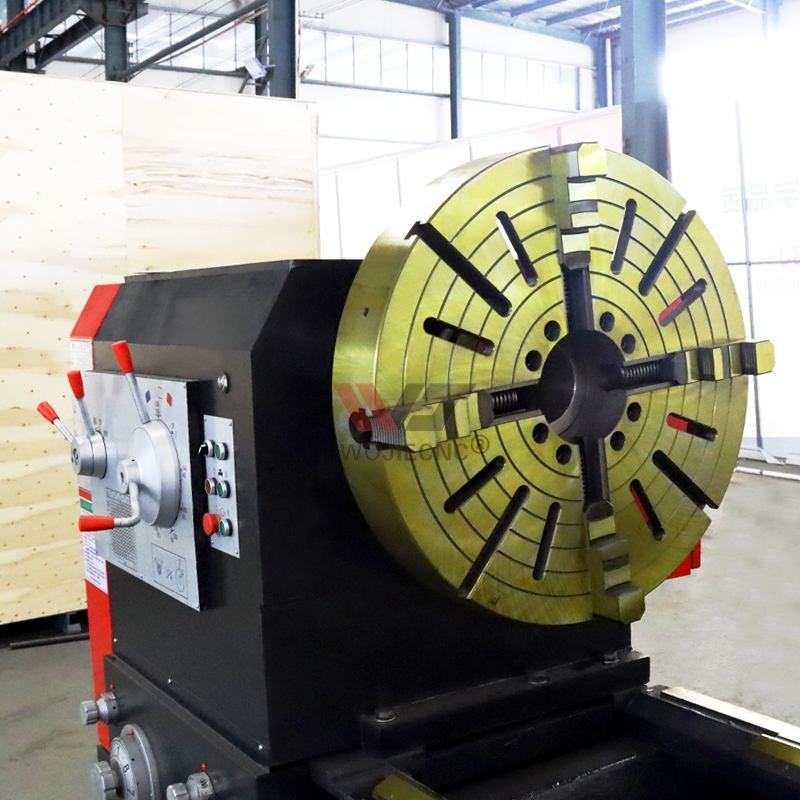

Đầu trục chính và mâm cặp 4 chấu
Góc nhìn này làm nổi bật cụm trục chính chịu tải nặng của máy tiện CW61125, được trang bị trục chính có đường kính lớn mâm cặp thủ công độc lập 4 chấu . Được thiết kế để kẹp các phôi có hình dạng không đều, đường kính lớn hoặc trọng lượng nặng, mâm cặp này cung cấp lực kẹp cao và khả năng căn chỉnh chính xác. Vỏ trục chính chắc chắn đảm bảo độ ổn định khi quay, ngay cả trong điều kiện gia công tải đầy, nhờ đó rất phù hợp cho các thao tác tiện chịu tải nặng.
|

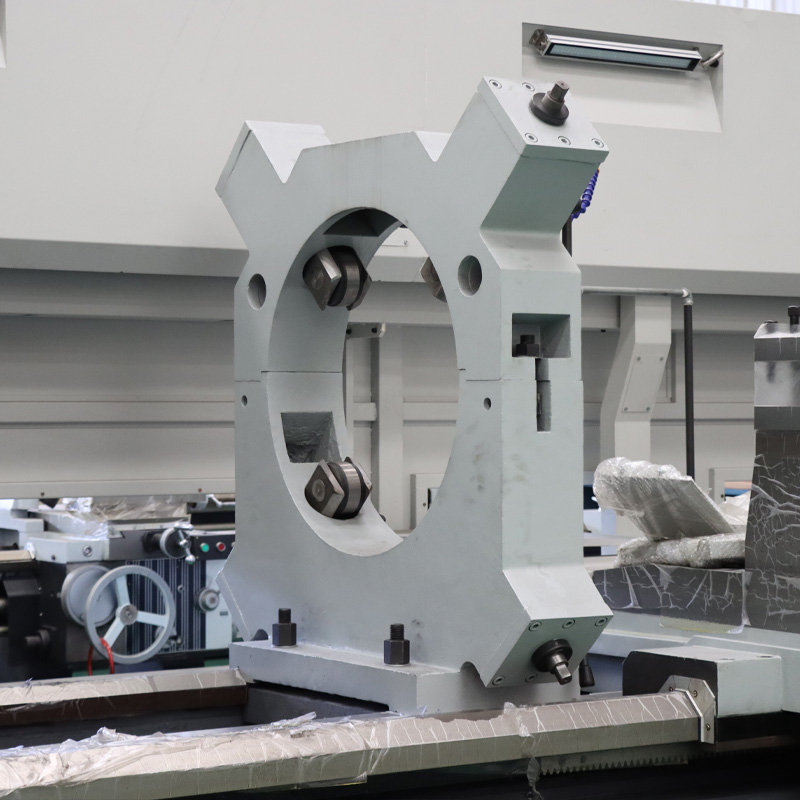

Kiểu con lăn
Đây là một giá đỡ cố định kiểu con lăn có độ chính xác cao dành cho máy tiện CW61125. Khác với các giá đỡ cố định tiêu chuẩn, loại này sử dụng các con lăn đã tôi cứng để nâng đỡ phôi, giúp giảm thiểu ma sát và tổn hại bề mặt. Thiết kế này đặc biệt thích hợp cho tiện tốc độ cao, tiện trục dài hoặc các ứng dụng yêu cầu độ chính xác cao, đồng thời đảm bảo độ đồng tâm và giảm rung động.
|
 |
 |
|

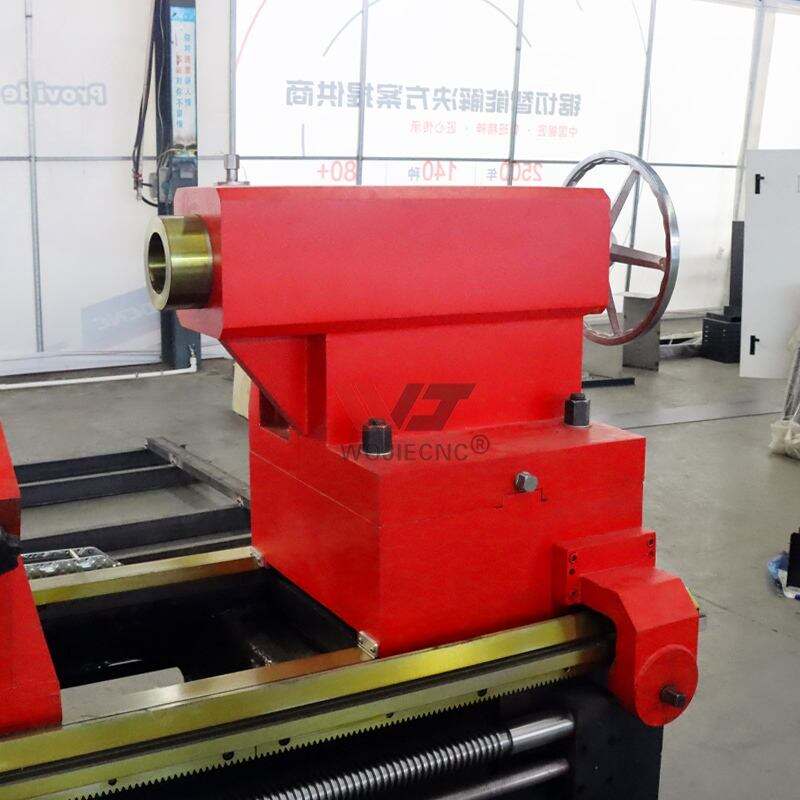

Bộ cụm đầu chống
Bộ chống tâm phía sau chịu tải nặng được thiết kế để nâng đỡ đầu đối diện của phôi, đồng thời thực hiện các thao tác khoan, doa và tarô. Bộ này có trục lồng lớn với điều khiển bằng tay quay chính xác nhằm đảm bảo tiến dao mượt mà và khóa chắc chắn. Thiết kế chắc chắn của nó giúp duy trì độ đồng tâm và độ cứng vững ngay cả khi gia công các phôi có chiều dài tối đa lên đến 6000 mm.
|

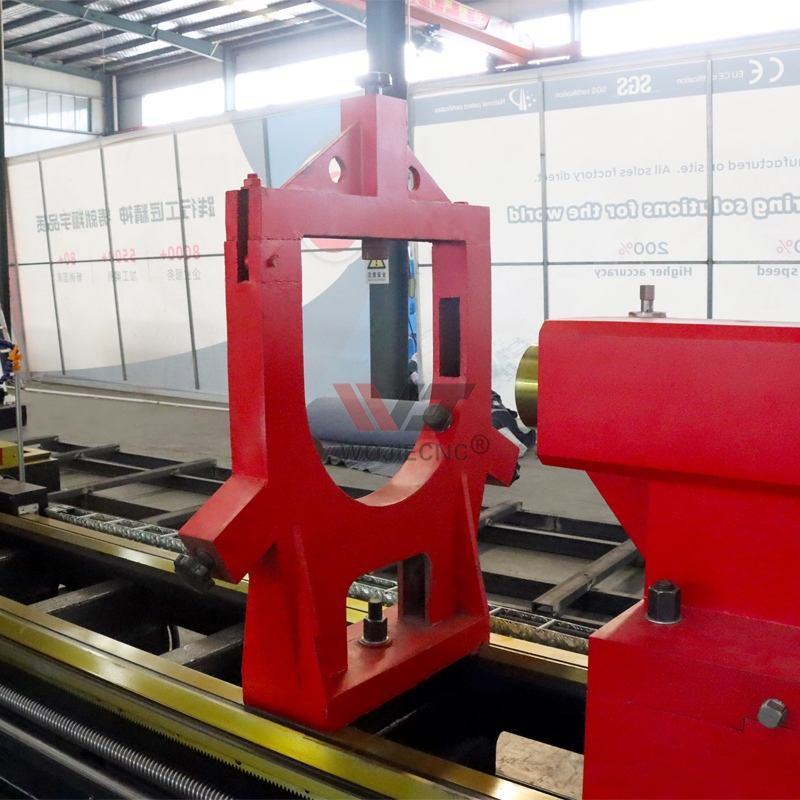

Giá đỡ cố định
Điều này thể hiện giá đỡ cố định chịu tải nặng của máy tiện — một phụ kiện thiết yếu để nâng đỡ các phôi dài, mảnh hoặc dễ uốn trong quá trình tiện. Giá đỡ này ngăn ngừa biến dạng và rung động, đảm bảo độ chính xác cao và chất lượng bề mặt khi gia công trục hoặc ống. Kết cấu bằng gang cứng vững mang lại độ ổn định xuất sắc dưới các tải cắt nặng.
|
