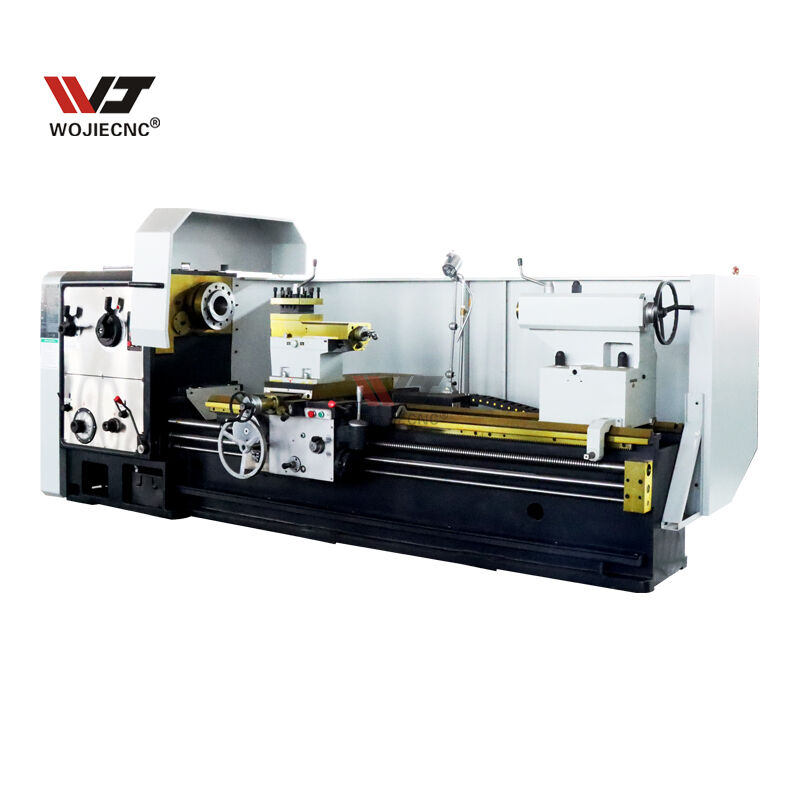

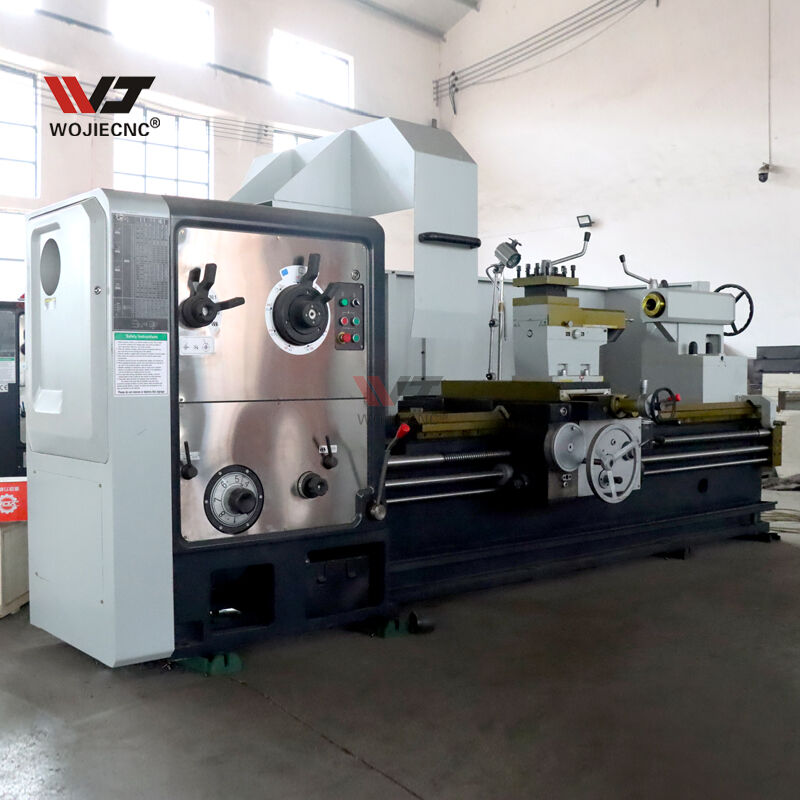

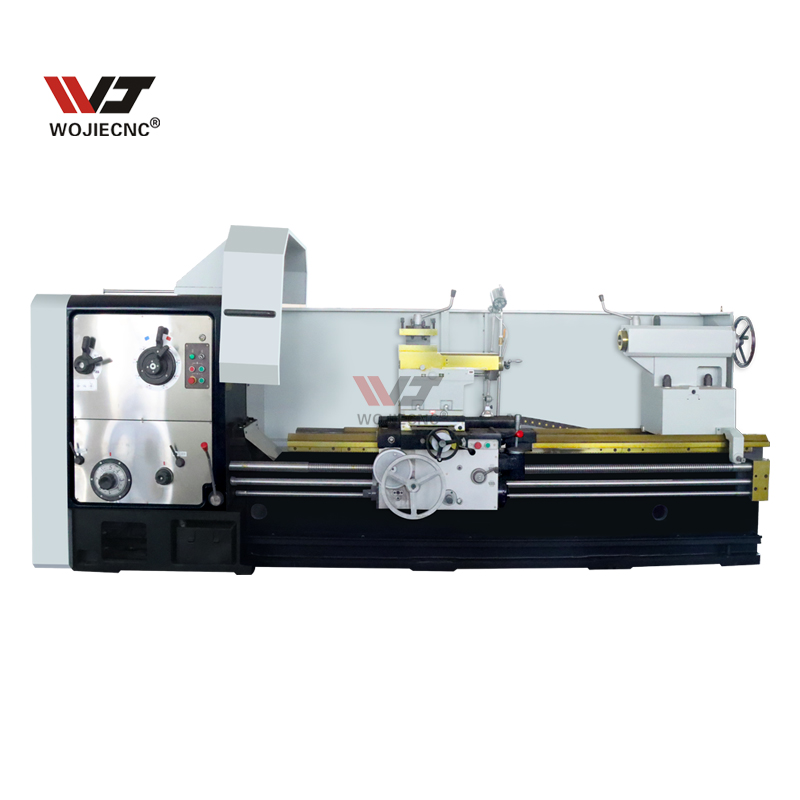

Máy tiện thông thường độ chính xác cao CW61100, nằm ngang, thủ công, tải nặng, độ cứng cao, tiết kiệm năng lượng, ray dẫn hướng dài 550 mm
|
Thuộc tính |
Giá trị |
|
Loại |
Ngang |
|
Năng lực gia công |
Chịu tải nặng |
|
Chiều dài tối đa của phôi (mm) |
2000 |
|
Điện áp |
Theo yêu cầu của khách hàng |
|
Côn trục chính |
Khác |
|
Báo cáo kiểm tra máy móc |
Được cung cấp |
|
Bảo hành |
1 năm |
|
Điểm bán hàng chính |
Giá cả cạnh tranh |
|
Trạm công cụ |
4 |
|
Video kiểm tra xuất xưởng |
Được cung cấp |
|
Trọng lượng tối đa của phôi (kg) |
1000 |
- Mô tả
- Đặc tả
- Hình ảnh chi tiết
- Giới thiệu công ty
Mô tả:
Thông số kỹ thuật:
|
Thông số kỹ thuật |
Thông số kỹ thuật |
|
Loại |
CW61100B |
|
Khả năng |
|
|
Max. Quay lên giường. |
1000 mm |
|
Max. xoay qua slide chéo |
610 mm |
|
Khoảng cách giữa các tâm |
1500/3000 mm |
|
Chiều rộng đường dẫn |
755 mm |
|
Tải trọng tối đa |
6T |
|
TRỤC chính |
|
|
Lỗ trục |
130 mm |
|
Độ côn lỗ trục chính |
Đường kính theo hệ mét φ140/MT6 |
|
Loại mũi trục |
A2-15 |
|
Bước tốc độ trục chính |
Dẫn động cầu trước. 21 bước |
|
Dải tốc độ trục chính |
3,15–315 vòng/phút |
|
Chuck. |
mâm cặp 4 chấu thủ công, Ø1000 mm |
|
ĐI ĐI |
|
|
Đầu dao/giá đỡ |
Mâm dao thủ công, 4 vị trí |
|
Kích thước thân công cụ |
45×45 mm |
|
Tiến trình |
|
|
Quá trình di chuyển trục X |
520 mm |
|
Quá trình di chuyển trục Z |
1350/2850 mm |
|
Cấp tiến trục X / dải cấp tiến |
56/0,05–6 mm/vòng |
|
Cấp tiến trục Z / dải cấp tiến |
56/0,1–12 mm/vòng |
|
Tốc độ di chuyển nhanh trục X |
1870 mm/phút |
|
Tốc độ di chuyển nhanh trục Z |
3740 mm/phút |
|
Ren hệ mét / dải ren |
44/1–120 mm |
|
Ren hệ inch / dải ren |
31/28–3/8 TPI |
|
Ren mô-đun / dải ren |
45/0,5–60 mm |
|
Ren DP / dải ren |
30/56–1 D.P. |
|
ĐẦU ĐUÔI |
|
|
Đường kính cần đuôi |
φ140 mm |
|
Đuôi ống lông côn |
MT6 |
|
Hành trình của ống đuôi |
300 mm |
|
Motor |
|
|
Động cơ trục chính |
22 KW |
|
Motor di chuyển nhanh |
1,5kw |
|
Motor bơm dung dịch làm mát |
0.125 kW |
|
Kích thước |
|
|
Chiều rộng × Chiều cao |
2000 × 1950 mm |
|
Chiều dài |
4600 / 6100 mm |
|
Trọng lượng tịnh |
10,6 / 11,7 T |
Hình Ảnh Chi Tiết:
 |
 |
|

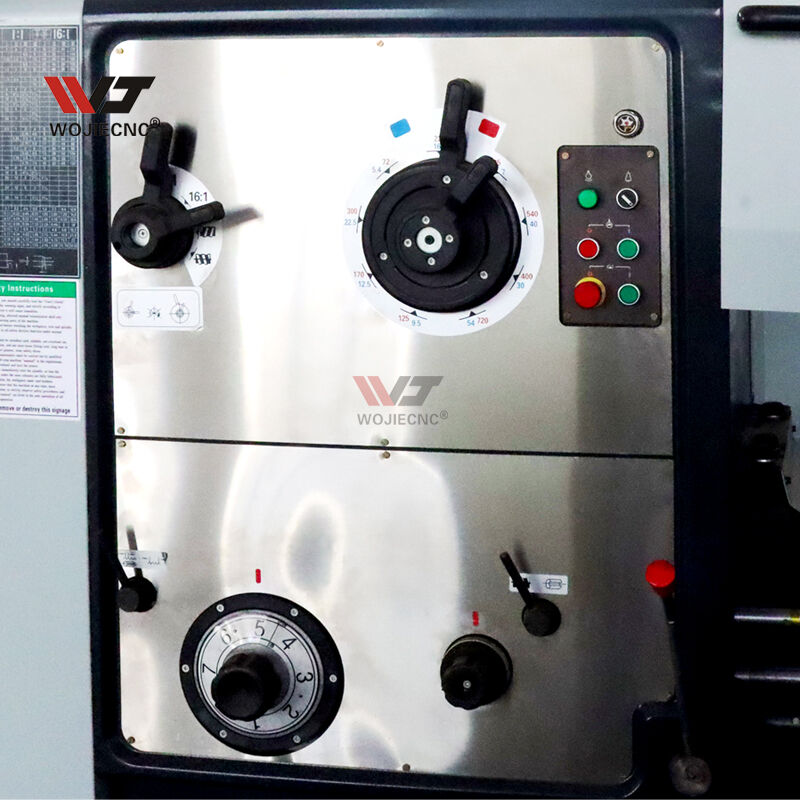

Bảng điều khiển chính
Đây là trung tâm điều khiển trung tâm của máy tiện CW61100. Thiết bị được trang bị các núm chọn độ chính xác và bánh xe quay tay để điều chỉnh tốc độ trục chính (3,15–315 vòng/phút) và tốc độ tiến dao (0,05–12 mm/vòng). Bảng điều khiển bao gồm các nút điều khiển trực quan cho việc quay thuận/ngược trục chính, di chuyển nhanh và nút dừng khẩn cấp chuyên dụng. Vỏ làm bằng thép không gỉ đảm bảo độ bền cao và dễ vệ sinh, ngay cả trong các môi trường xưởng sản xuất nặng.
|

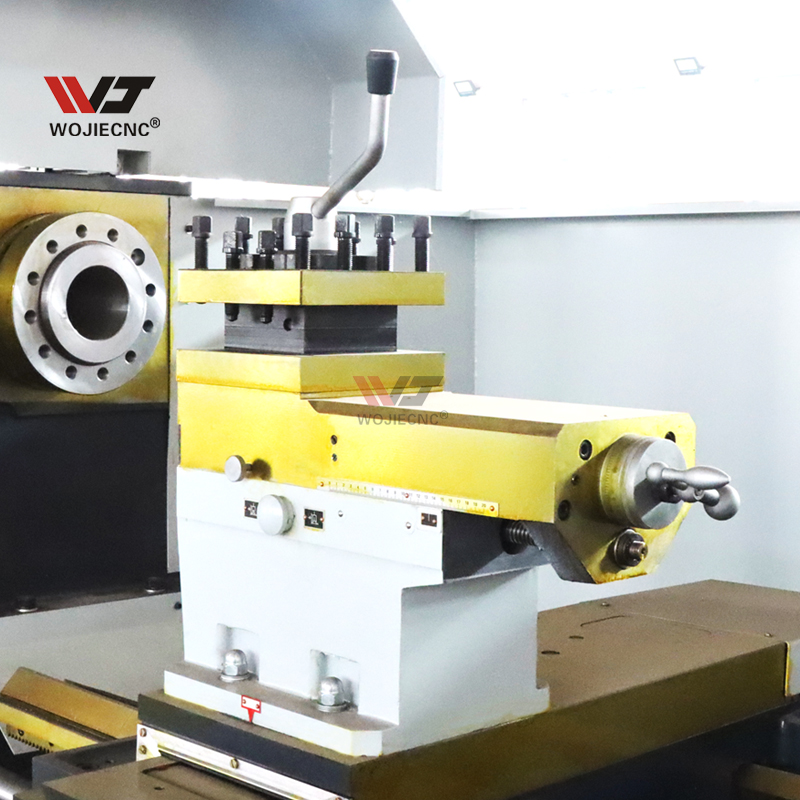

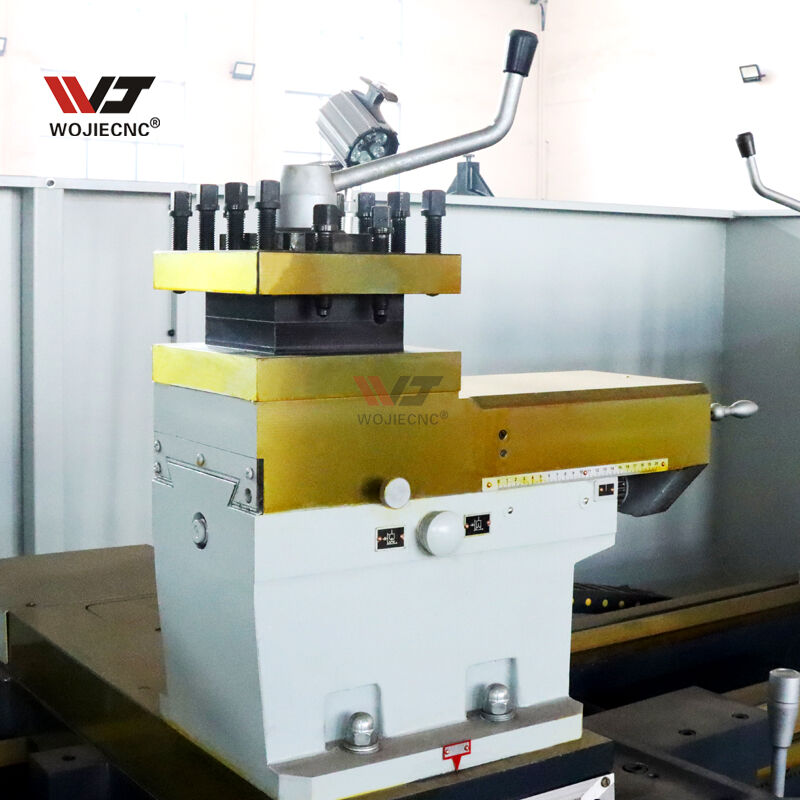

giá đỡ dụng cụ thủ công 4 vị trí
5- Loại nặng đầu xoay 4 vị trí được thiết kế để thay đổi dụng cụ nhanh chóng. Giá đỡ này có thể lắp được các thân dụng cụ có kích thước tối đa 45×45 mm, cho phép lắp đồng thời bốn loại dụng cụ cắt khác nhau. Nhờ đó, việc thiết lập lại dụng cụ nhiều lần được loại bỏ, nâng cao hiệu suất cho các thao tác tiện ngoài, tiện mặt đầu, tiện lỗ và tiện ren. Cấu trúc cứng vững và chắc chắn đảm bảo độ ổn định cao trong quá trình gia công chịu tải lớn.
|
 |
 |
|

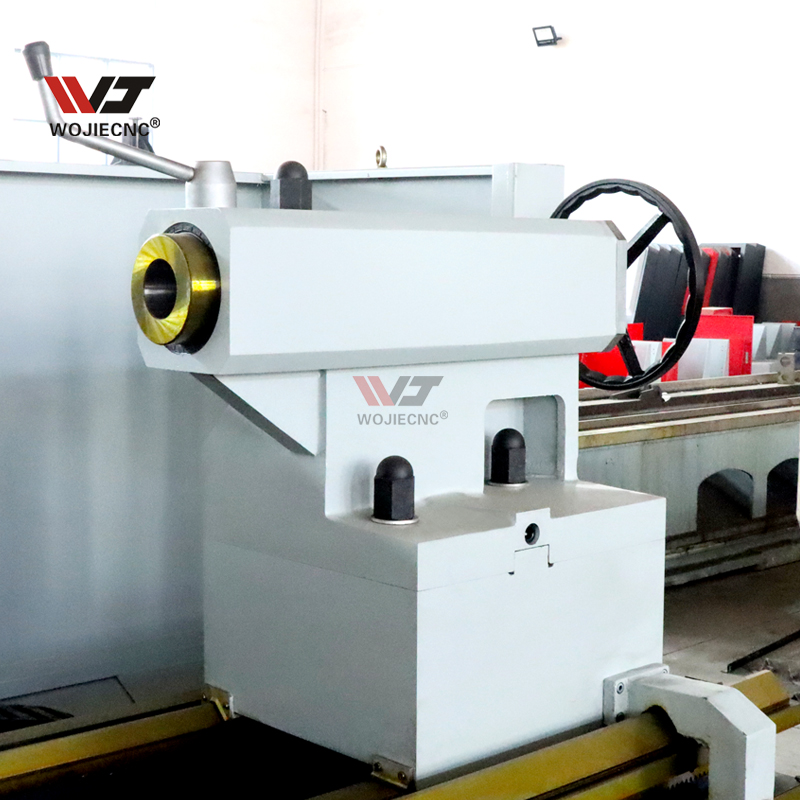

Bộ cụm đầu chống
Bộ chống tâm chịu tải nặng cung cấp sự hỗ trợ cứng vững cho các phôi dài. Bộ này được trang bị trục lồng lớn Φ140 mm có độ côn MT6 và hành trình 300 mm, lý tưởng cho khoan, doa và chống đỡ trục. Cơ cấu tiến dao mượt mà đảm bảo căn chỉnh chính xác và rung động tối thiểu — yếu tố then chốt để duy trì độ chính xác khi gia công các chi tiết dài.
|

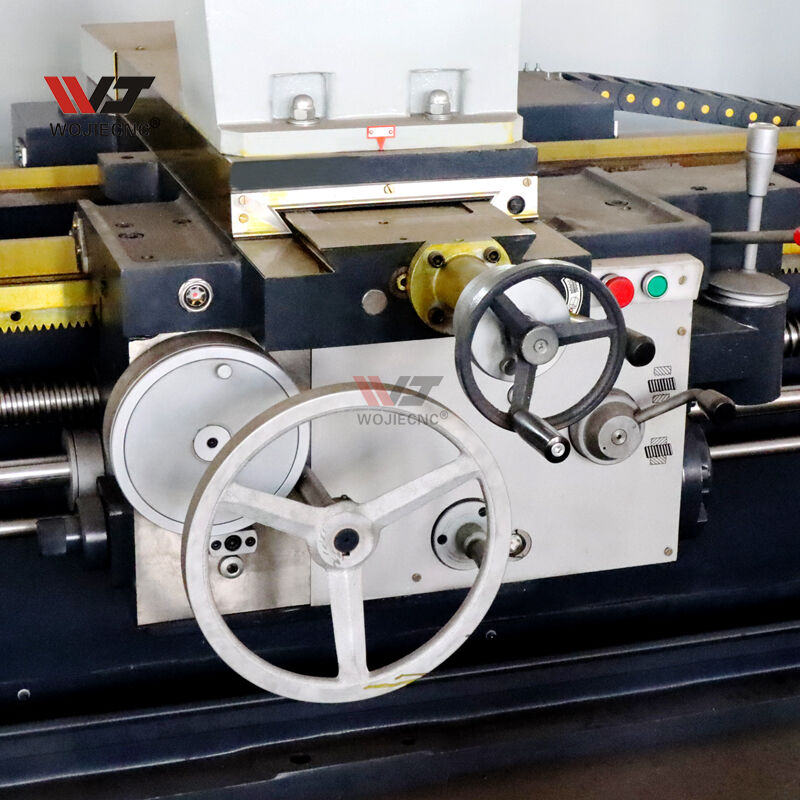

Bộ Bàn Xe Dọc và Bàn Xe Ngang
Bộ này tạo thành kết cấu chính mang dụng cụ của máy tiện. Nó bao gồm bàn xe dọc (trục Z) và bàn xe ngang (trục X), được lắp đặt trên các thanh dẫn hướng đã được mài chính xác nhằm đảm bảo chuyển động trơn tru, không khe hở. Các tay quay lớn cho phép điều chỉnh thủ công tinh vi, từ đó đảm bảo vị trí chính xác của dụng cụ cắt. Thiết kế chắc chắn này đảm bảo độ ổn định và độ chính xác ngay cả dưới tải cắt nặng.
|
