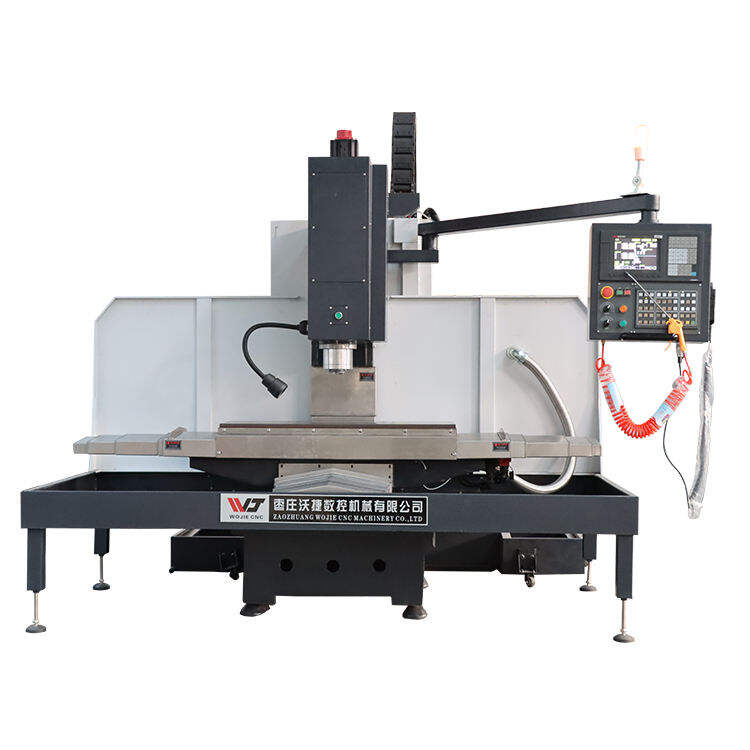

Высокоточный фрезерный станок с ЧПУ Fanuc XK7140, трёхосевой фрезерный станок с ЧПУ для продажи | Фрезерный станок с ЧПУ | | Профессиональный производитель станков с ЧПУ

Описание:

Применение продукта

Станок обладает высокой жёсткостью, удобным и гибким управлением; может выполнять вертикальное фрезерование и сверление, а также расширение возможностей — растачивание и нарезание резьбы. Имеет широкий диапазон применения, особенно подходит для обработки сложных трёхмерных вогнутых и выпуклых форм пресс-форм, а также сложных поверхностей полостей; более всего подходит для серийной обработки. Применим в отраслях высокоточной обработки пресс-форм, автомобилестроения, железнодорожного машиностроения, приборостроения для авиакосмической отрасли, лёгкой промышленности, текстильной промышленности, электроники и общего машиностроения — для обработки небольших и средних по размеру деталей типа корпусов, крышек, плит и оболочек.

Спецификации:

Товар	XK7132	XK7140
ЧПУ ФРЕЗЕРНЫЙ СТАНОК	XK7132	XK7140
Размер стола	800×320	1250×360
Макс. нагрузка на стол	300кг	400КГ
Количество и ширина T-образных пазов * расстояние	3-14×110	3-14×80
скорость шпинделя	60–8000 об/мин	60–8000 об/мин
расстояние от носа шпинделя до поверхности стола	125–520 мм	120-580
Расстояние от центра фрезы до поверхности колонны	360	460
Конус шпинделя	BT30/BT40	BT40
Мощность основного двигателя	3,7 кВт (сервопривод)	3,7 кВт (сервопривод)
Х ось перемещения	500 мм	900 мм
Y ось перемещения	320мм	360мм
Z ось перемещения	400мм	460мм
Быстрая подача по осям X/Y/Z	8/8/6 м/мин	5/5/4 м/мин
Точность позиционирования	±0.01мм	±0.01мм
Точность повторения	± 0,005 мм	± 0,005 мм
Вес без упаковки	2500КГ	2650КГ

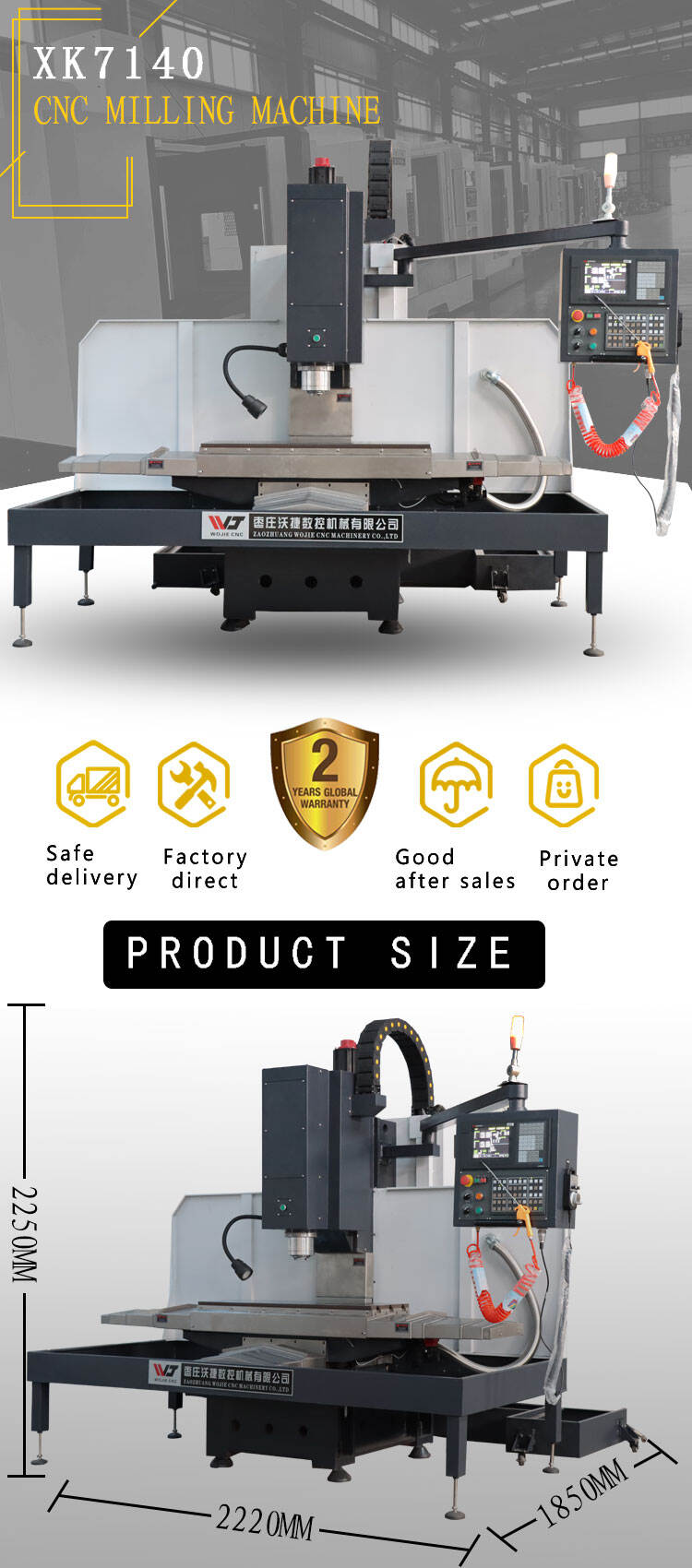

Общие размеры	1900×1800×2100	2220×1850×2250

Стандартная комплектация:

·KND-1000MI

·Сервопривод и серводвигатель SIEMENS по осям X/Y/Z

·Сервопривод и серводвигатель шпинделя

·Инструментальный магазин воронкообразного типа на 10 инструментов

·Полностью закрытый корпус

Дополнительная комплектация:

·ЧПУ-контроллер SIEMENS 808D BASIC/828D

·Инструментальный магазин дискового типа на 16 инструментов

·Без инструментального магазина (фрезерный станок с ЧПУ)

·Направляющие коробчатого типа или линейные направляющие

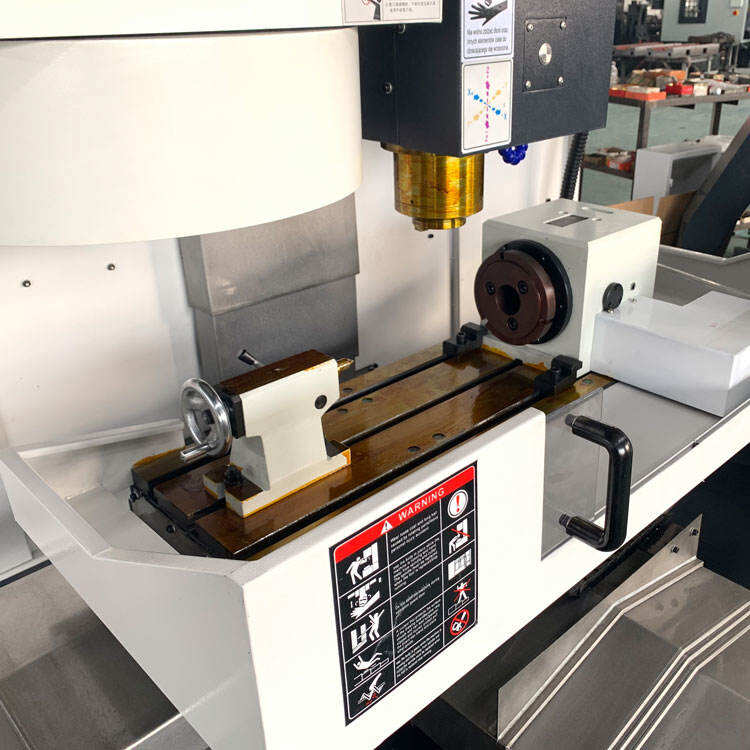

·Четвёртая ось (ЧПУ-делительная головка)

·Сертификат соответствия CE

Детальные изображения:

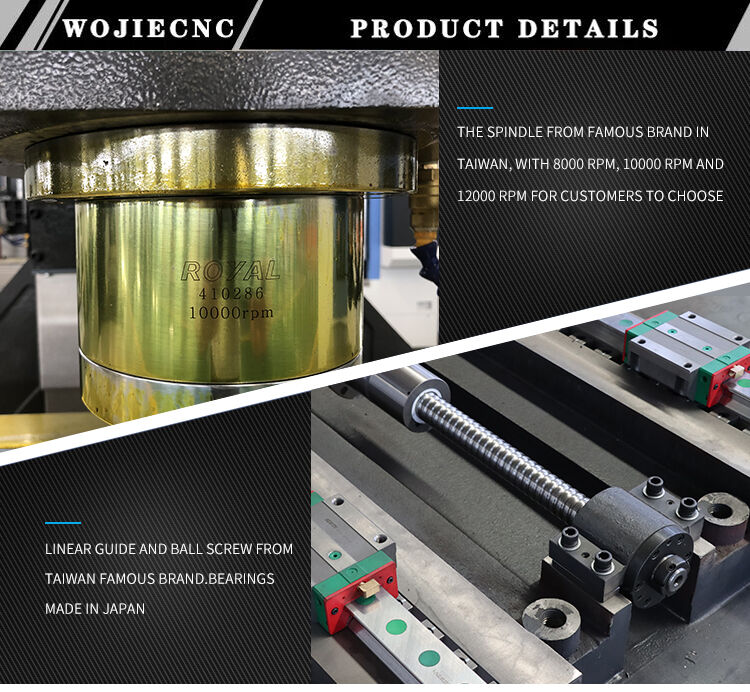

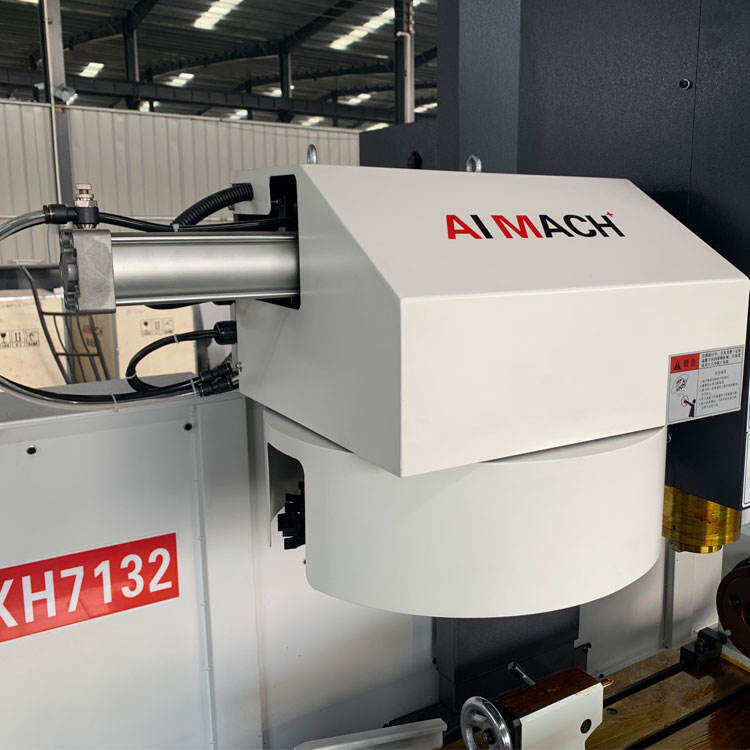

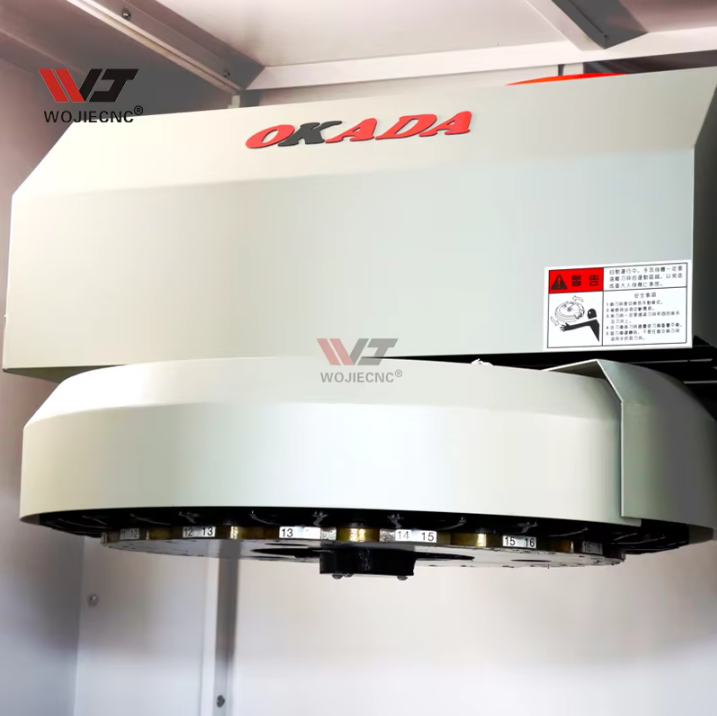

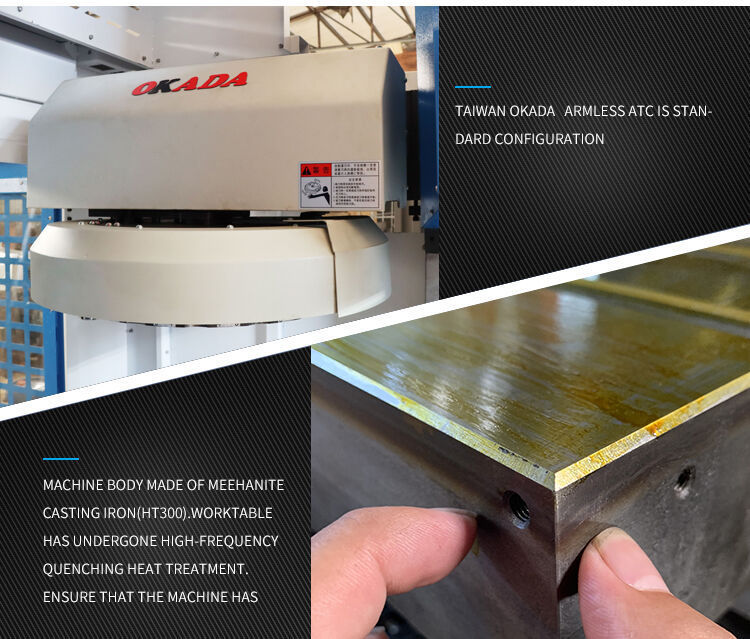

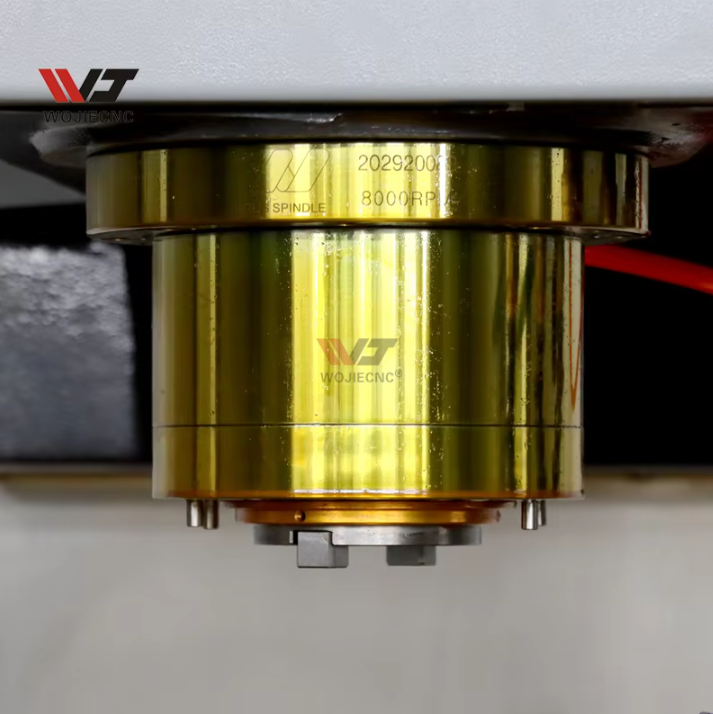

Высокоточный шпиндельный узел Основой станка XH7140 является высокопроизводительный шпиндель (с конусом Конусом BT40 ) 8000 об/мин . Он обеспечивает высокий крутящий момент и стабильность, поддерживая максимальную скорость вращения до указанной величины. Это гарантирует превосходную точность обработки и качество поверхности при выполнении тяжёлых и высокоскоростных операций фрезерования.	Автоматическое устройство смены инструмента (ATC) Оснащённый надёжным автоматическая смена инструмента , станок XH7140 обеспечивает быструю и эффективную смену инструмента. Это значительно сокращает время без резания и повышает производительность при серийном изготовлении сложных деталей.

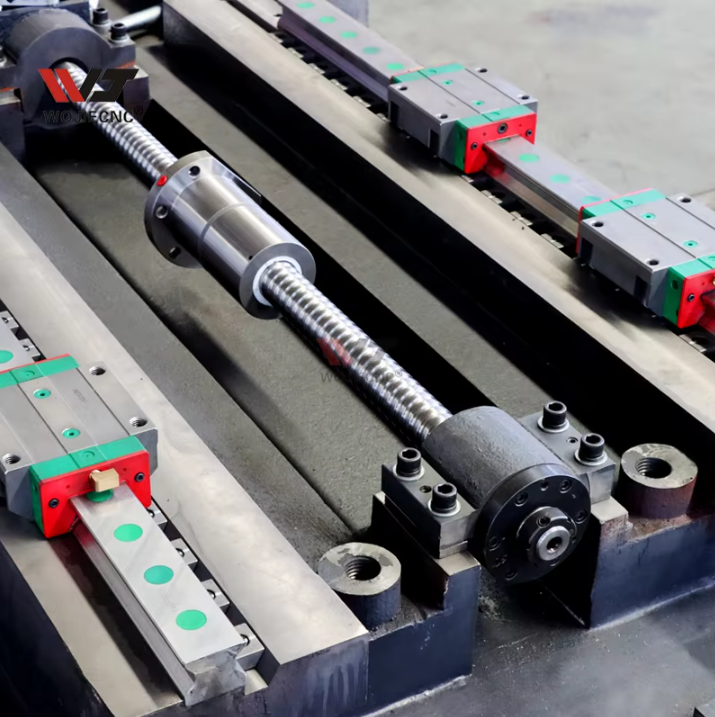

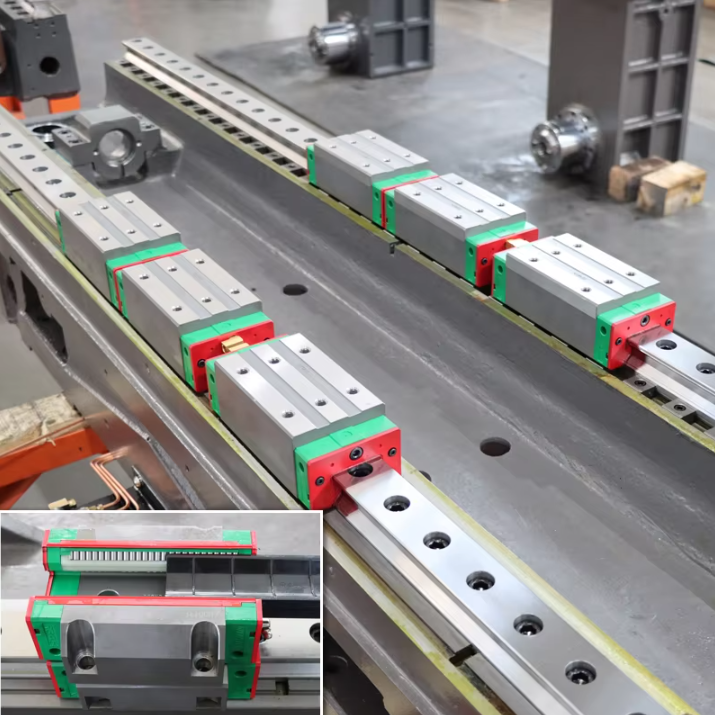

Тяжёлые линейные направляющие Оси X/Y/Z оснащены линейными направляющими повышенной жёсткости. В сочетании с крупногабаритным рабочим столом ( 1250×360 мм ) и повышенная грузоподъемность ( 400КГ ), эта система обеспечивает плавное перемещение и исключительную устойчивость при выполнении тяжелых операций резания, гарантируя надежную точность.	Прецизионный шарико-винтовой привод Профессиональная система шарико-винтового привода обеспечивает сверхплавную передачу мощности. Она работает в тесной взаимосвязи с линейными направляющими для поддержания высокой точности позиционирования станка ( ±0.01мм ) и повторяемости ( ± 0,005 мм ), соответствующей стандартам производства прецизионных деталей.

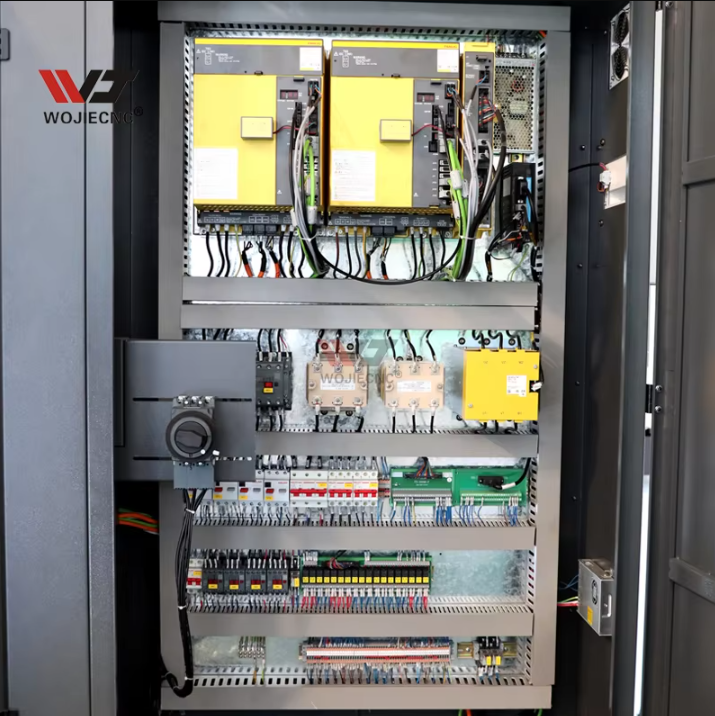

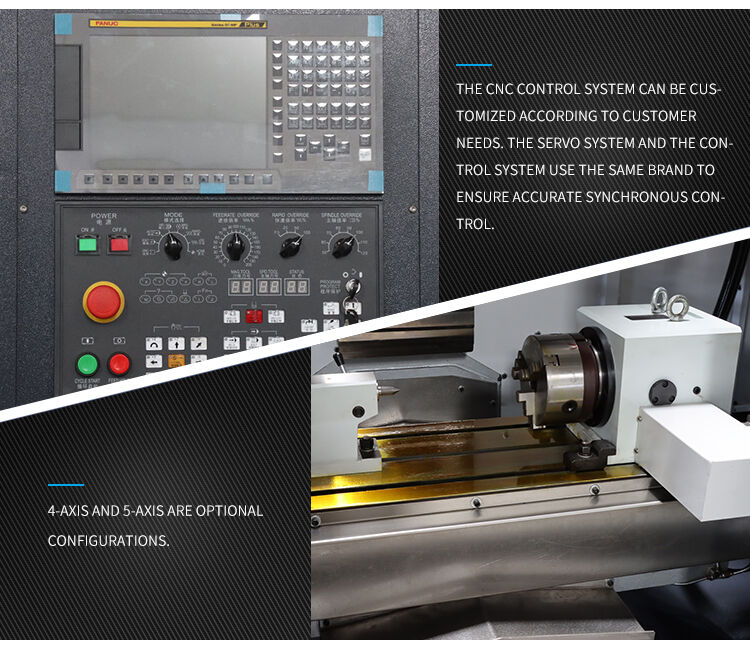

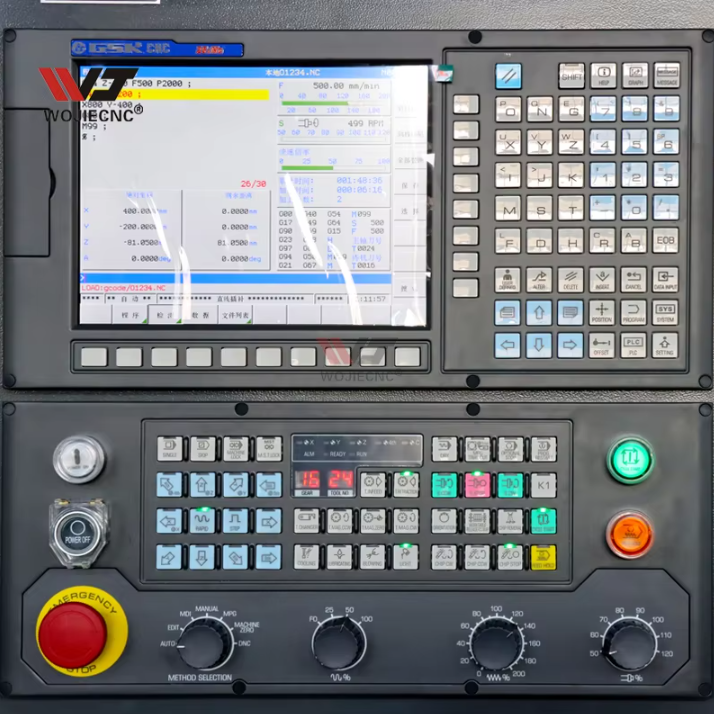

Панель управления ЧПУ Станок XH7140 оснащен передовой CNC-панелью управления с большой сенсорной панелью и интуитивно понятными кнопками управления. Он поддерживает точное программирование, мониторинг обработки в реальном времени и гибкую настройку параметров, обеспечивая стабильное и эффективное управление всем процессом механической обработки. Кнопка аварийного останова и ручной маховик повышают безопасность эксплуатации.	Электрический шкаф управления Этот хорошо организованный электрический шкаф интегрирует высококачественные сервоприводы, модули ПЛК и аккуратно уложенные кабели. Он гарантирует стабильное электропитание и надёжную передачу сигналов, обеспечивая непрерывную и стабильную работу станка в течение длительного времени. Модульная конструкция также упрощает техническое обслуживание и диагностику неисправностей.

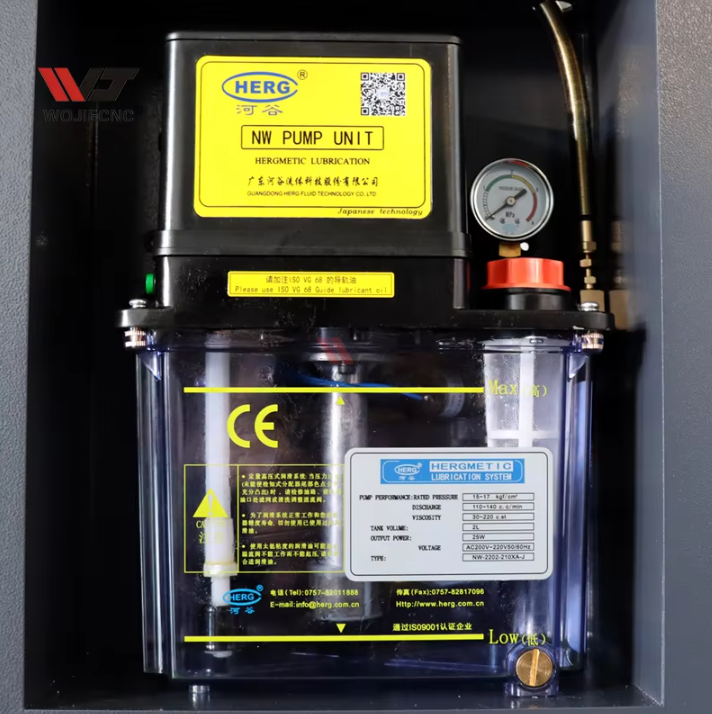

Автоматическая система смазки Автоматическая система смазки обеспечивает точную смазку линейных направляющих и шарико-винтовых пар в заданное время. Это эффективно снижает трение и износ компонентов, продлевая срок службы ключевых деталей и сохраняя стабильную точность обработки.	Пневматической системы управления Пневматическая система обеспечивает чистое и регулируемое давление сжатого воздуха для зажима инструмента, удаления стружки и других вспомогательных функций. Она гарантирует надёжную и быструю работу пневматических компонентов, поддерживая эффективные и автоматизированные производственные процессы.
