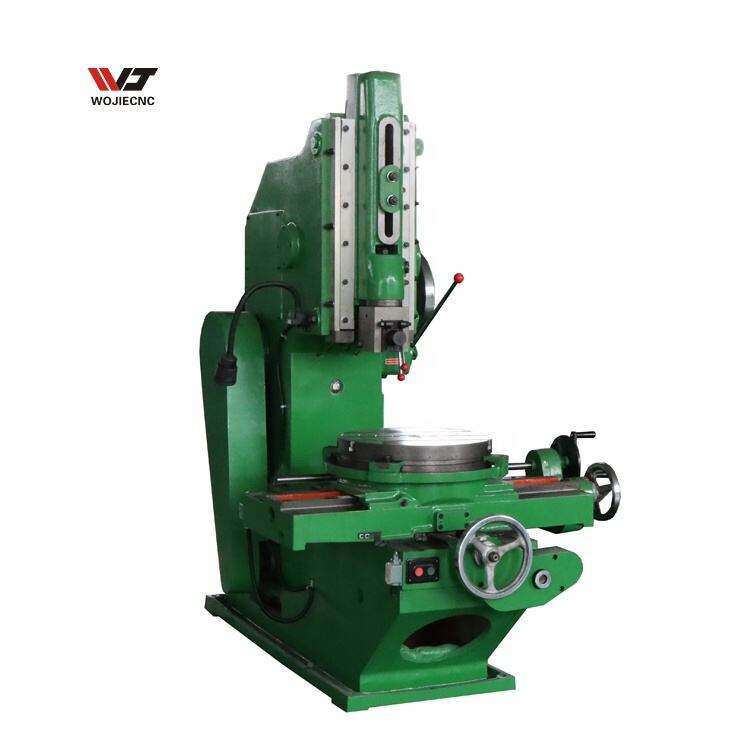

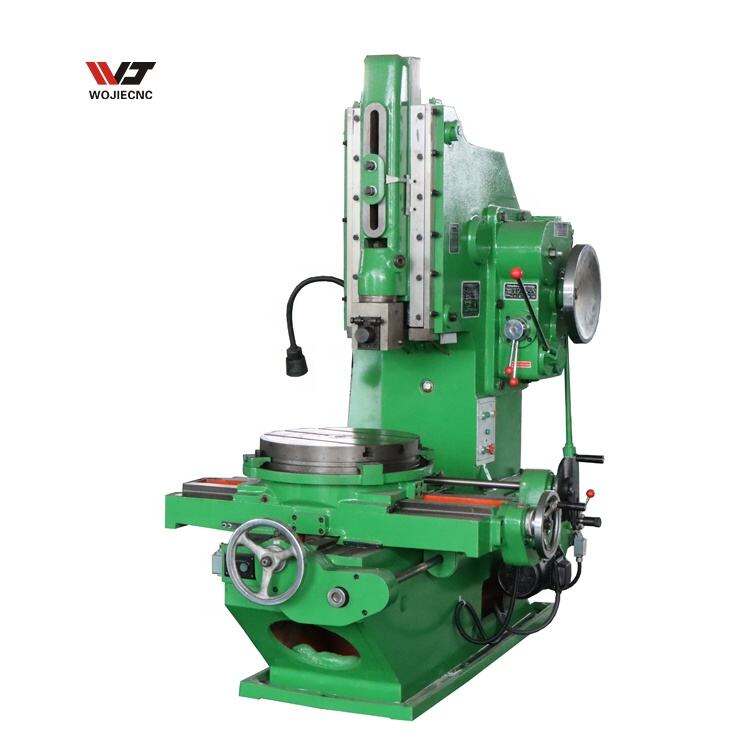

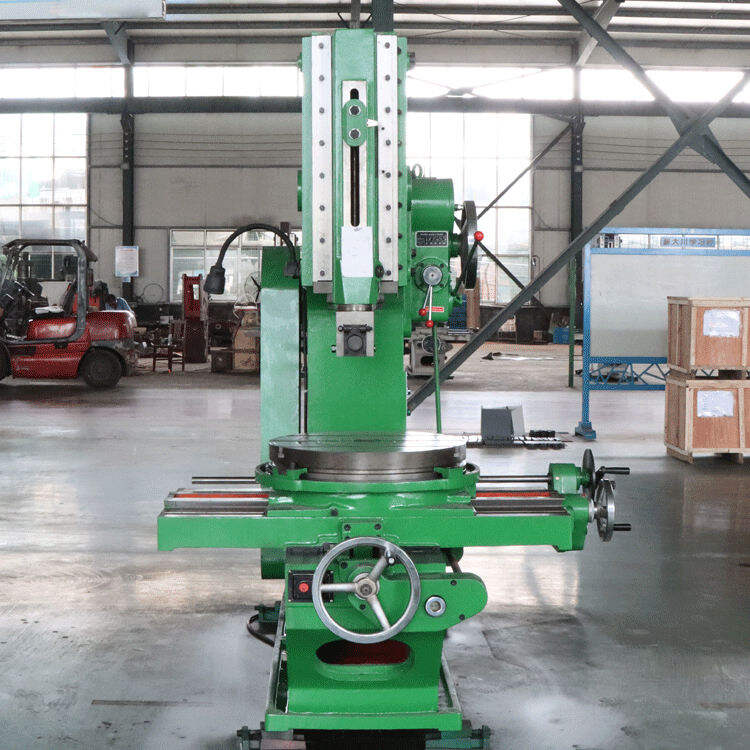

Автоматический строгальный станок B5020, B5032 для нарезки шпоночных пазов, вертикальный строгальный станок

Автоматический строгальный станок B5020, B5032 для нарезки шпоночных пазов, вертикальный строгальный станок

Атрибут	Значение
напряжение (по требованию заказчика)	(по требованию заказчика)
основные компоненты	Двигатель, подшипник, коробка передач
отчет о тестировании оборудования	Предоставлено
гарантия	1 год
видео выходная проверка	Предоставлено
ключевые торговые точки	Высокая точность
мощность (КВт)	3
место происхождения	Шаньдун, Китай
вес (кг)	2200 Кг
торговая марка	WOJIE

Описание
Технические требования
Подробные изображения
О компании

Описание:

Основные показатели производительности:

1. Рабочий стол станка оснащён тремя различными направлениями подачи (продольным, горизонтальным и вращательным), поэтому после однократного зажима детали возможно обрабатывать несколько поверхностей на одном станке.

2. Гидравлический механизм передачи обеспечивает возвратно-поступательное движение салазок и гидравлическое устройство подачи для рабочего стола.

3. Скользящая подушка имеет одинаковую скорость на каждом ходе, а скорость движения ползуна и рабочего стола может плавно регулироваться.

4. Гидравлический управляемый стол имеет масляный клапан переключения ползуна для механизма реверсирования масла; помимо гидравлической и ручной подачи, здесь также используется отдельный электродвигатель для быстрого вертикального, горизонтального и вращательного перемещения. 5. Использование гидравлической подачи в строгальном станке означает, что подача осуществляется мгновенно при возврате после завершения рабочего хода, поэтому такой станок превосходит механический строгальный станок с подачей от барабанного колеса.

Область применения:

1. Данный станок предназначен для обработки интерполированных плоскостей, фасонных поверхностей, шпоночных пазов и т. д., а также позволяет выполнять врезание под углом до 10° в формы и другие детали в пределах заданного диапазона.

2. Предприятие подходит для единичного или мелкосерийного производства.

Спецификации:

Предмет	Единицы	B5020	B5032	B5040
Макс. длина строгания	Мм	200	320	400
Количество ходов ползуна в минуту	Шт./мин	32,50,80,125	20,32,50,80	20,32,50,80
Наклон рамы	°	0-8	0-8	0-8
Диаметр рабочего стола	Мм	500	630	630
Регулировка вертикального расстояния скользящего блока	Мм	215	370	380
Расстояние от поверхности крепления инструмента до передней части колонны	Мм	480	600	600
Расстояние от поверхности рабочего стола до нижней стороны салазок ползуна	Мм	320	470	690
Макс. продольный ход рабочего стола	Мм	500	630	620
Макс. поперечный ход рабочего стола	Мм	500	560	560
Макс. угол поворота рабочего стола	°	360	360	360
Диапазон подачи рабочего стола в продольном и поперечном направлениях	Мм	0.054-1.24	0.054-1.24	0.054-1.24
Диапазон поворотной подачи рабочего стола	°	0.035-0.805	0.035-0.805	0.035-0.805
Максимальный размер пазового инструмента (длина x ширина)	Мм	25x40	25x40	25x40
Максимальное усилие строгания	KN	8	8	8
Максимальный вес загрузки на рабочем столе	Кг	500	500	500
Т-образная паз в центре рабочего стола	Мм	18H8	18H8	18H8
Питание основного электродвигателя	КВт	3	3	3
Скорость основного двигателя	м/мин	960	960	960
Мощность двигателя быстрых перемещений	КВт	0.75	0.75	0.75
Скорость двигателя быстрых перемещений	м/мин	1390	1390	1390
Вес без упаковки	Кг	2200	3000	3700
Габаритные размеры станка (ДШВ)	мм	191613051995	226114952245	229015252485

Точность обработки:

Предмет	Значение
Плоскостность обработанных поверхностей на испытуемой заготовке	0,015 мм
Вертикальность обработанной поверхности на испытанной заготовке	0,025 мм
Шероховатость поверхности на испытанной заготовке	6.3
Вертикальность обработанной боковой поверхности на испытанной заготовке относительно основания	0.02mm

Детальные изображения:

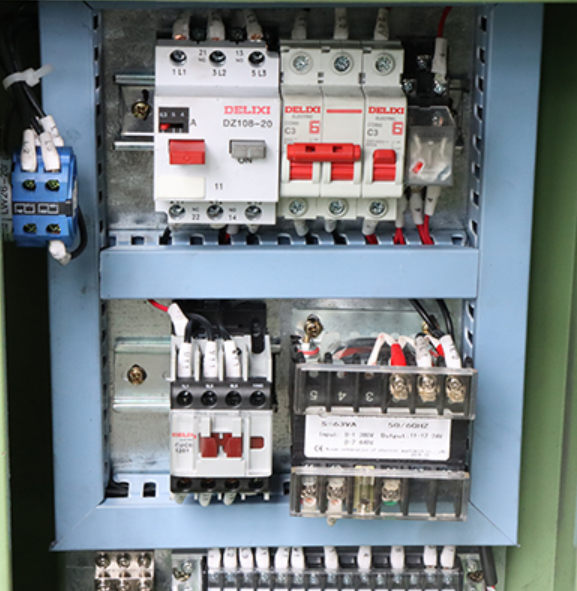

Электрический шкаф управления Показывает электрическую систему управления станка, построенную на компонентах бренда DELIXI. Это обеспечивает стабильное и надёжное распределение электроэнергии и защиту, поддерживая безопасную и бесперебойную работу.	Узел подачи и ручного колеса Включает ручное колесо подачи и двигательный узел, используемые для точной регулировки ползуна и рабочего стола. Конструкция обеспечивает плавное и контролируемое перемещение при наладке и обработке.

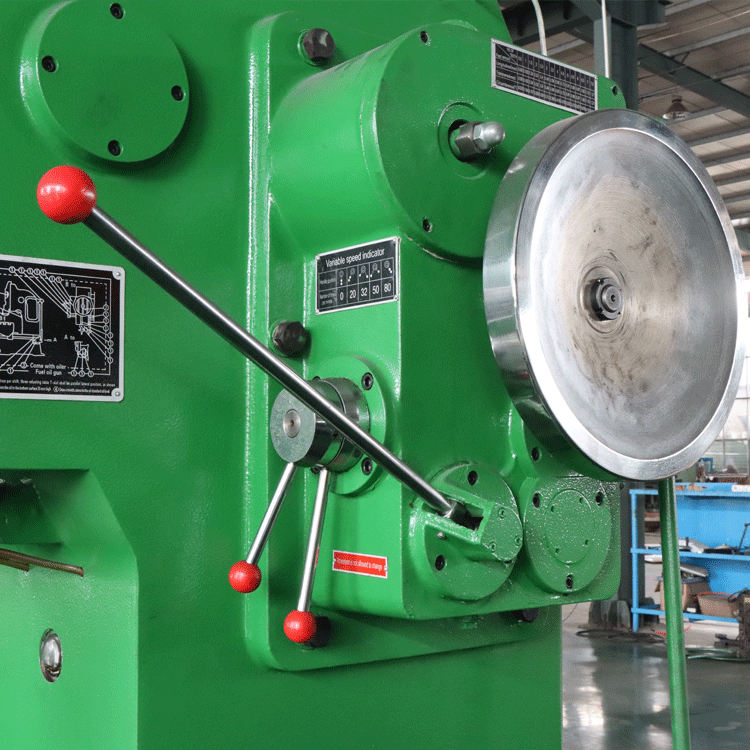

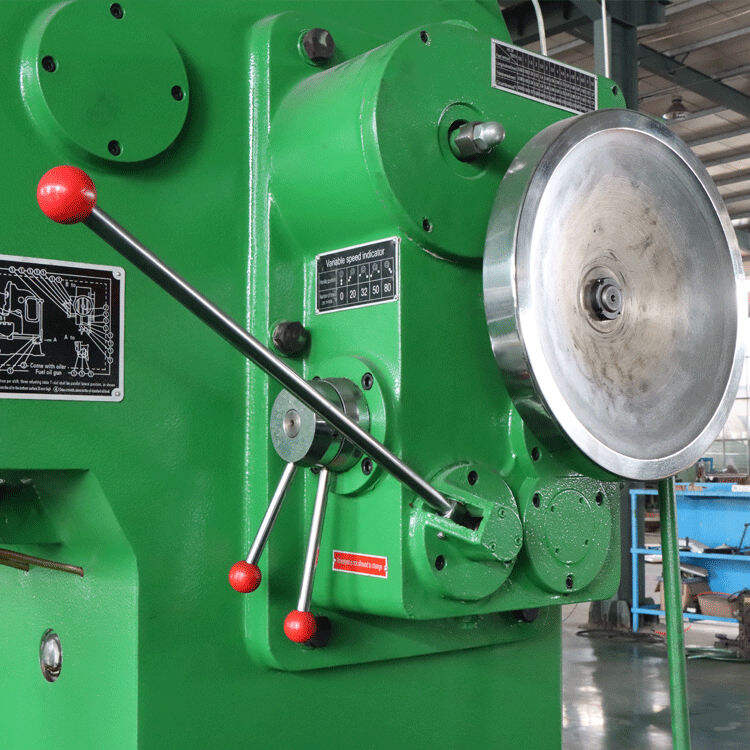

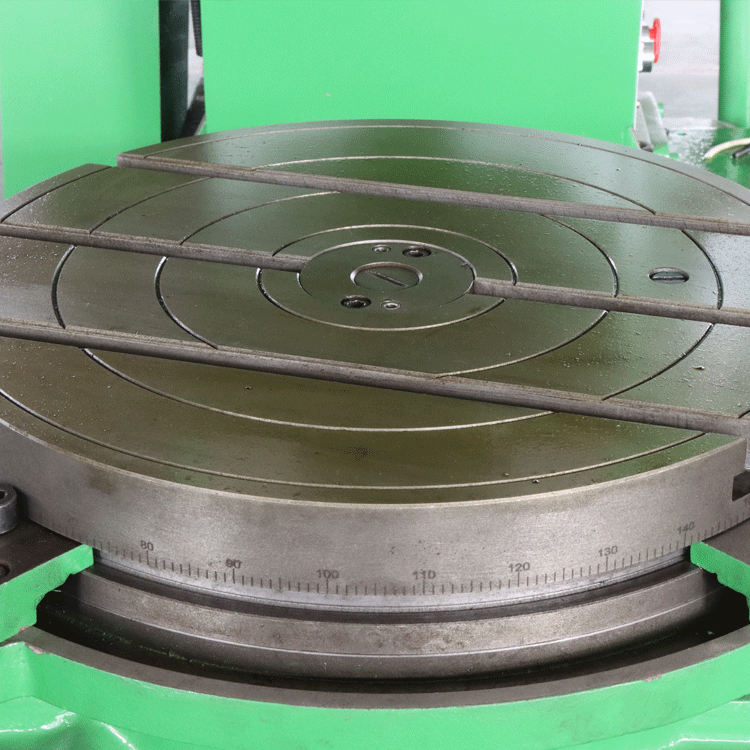

Головка ползуна и управляющие рычаги Демонстрирует головку ползуна станка с её управляющими рычагами. Эти рычаги позволяют регулировать длину хода, скорость ползуна и параметры подачи, обеспечивая оператору полный контроль над процессом строгания.	ПОВОРОТНЫЙ СТОЛ Показывает большой поворотный рабочий стол с прецизионными Т-образными пазами. Он предназначен для установки тяжёлых заготовок и допускает поворот на 360°, что позволяет выполнять обработку с нескольких сторон и гибко настраивать детали.

Введение компании:

ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. имеет:
1. Более 60 000 м² производственных площадей с более чем 150 рабочими.
2. Строгий контроль качества с более чем 24 этапами тестирования.
3. Опыт производства станков с ЧПУ более 30 лет.
4. Круглосуточное онлайн-обслуживание.
5. Работаем с клиентами из более чем 150 стран мира.
6. Сотрудничаем с известными брендами, такими как SIEMENS, FANUC, SYNTEC и др.
7. Поддерживаем ODM и OEM.
8. Гарантийный срок — 24 месяца.

Мы предоставляем клиентам оборудование лучшего качества, а также более эффективные и внимательные послепродажные услуги. Искренне надеемся на общение с партнёрами из разных стран и на взаимовыгодное сотрудничество.

Часто задаваемые вопросы:

1. Каковы условия оплаты?

A: Перевод T/T, 30% предоплата при заказе, 70% остаток перед отгрузкой; безотзывный аккредитив при предъявлении. После получения аванса мы начнём производство. Когда станок будет готов, мы отправим вам фотографии. После получения остатка оплаты мы отправим станок вам.

2. Каковы ваши торговые условия?

A : FOB, CFR и CIF все приемлемы.

3. Когда срок поставки?

A: Если оборудование, которое вы хотите заказать, является стандартным, мы сможем подготовить его в течение 15 дней. Для специального оборудования потребуется больше времени. Время доставки до Европы и Америки составляет около 30 дней. Если вы находитесь в Австралии или Азии, срок будет короче. Вы можете разместить заказ с учётом времени поставки и доставки. Мы сообщим вам соответствующую информацию.

4. Каковы ваши условия торговли?

A: Условия FOB, CFR, CIF или другие условия оплаты приемлемы.

5. Какое минимальное количество заказа и гарантия?

A: MOQ — один комплект, гарантия — один год. Однако мы предоставляем пожизненное обслуживание оборудования.

6. Какова упаковка оборудования?

A: Стандартная упаковка оборудования — фанерный ящик.
