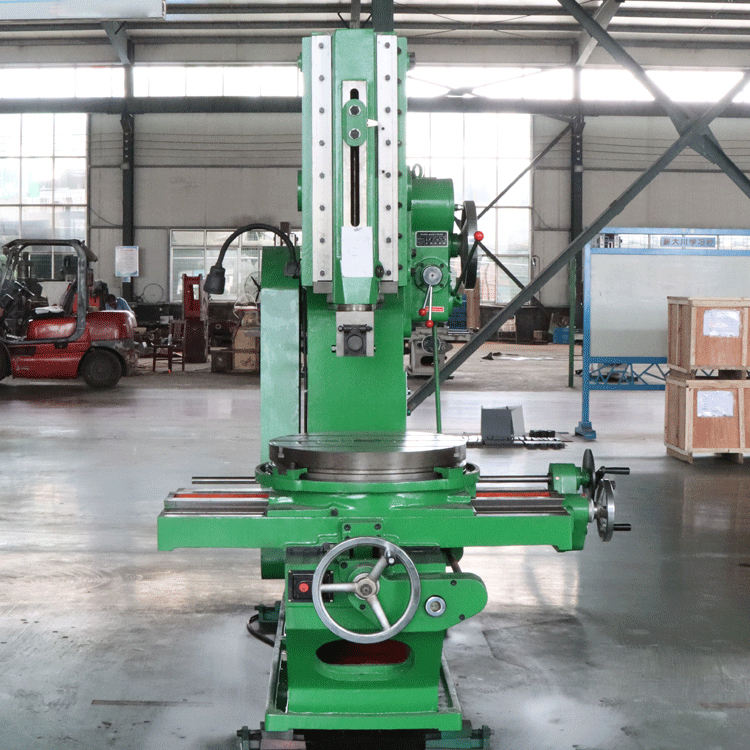

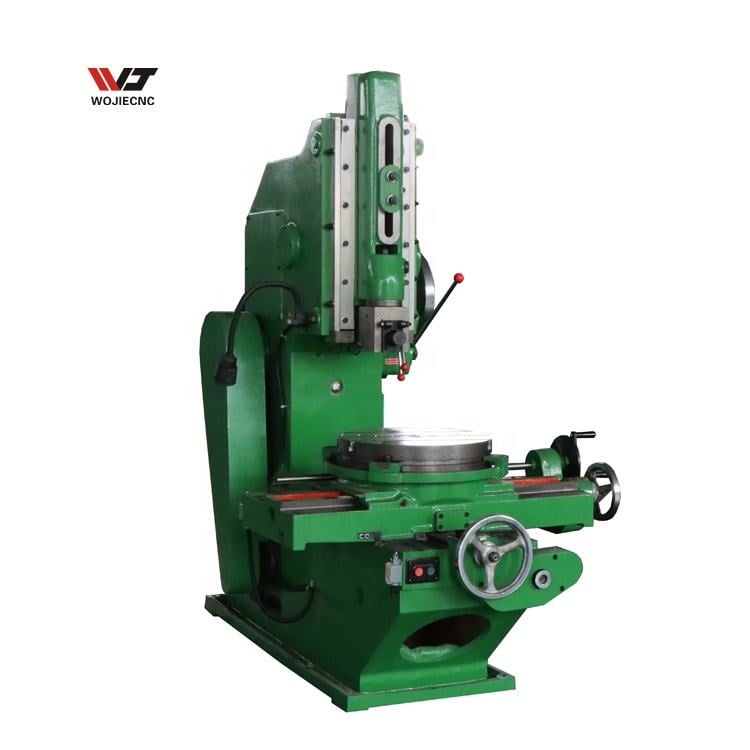

Automatikus horpadásfúró B5020 B5032 kulcslyuk-felületi függőleges horpadásfúró gép

Automatikus horpadásfúró B5020 B5032 kulcslyuk-felületi függőleges horpadásfúró gép

Attribútum	Érték
feszültség (az ügyfél igénye szerint)	(az ügyfél igénye szerint)
fő Alkatrészek	Motor, csapágy, sebességváltó
gépi tesztjelentés	Által biztosított
garancia	1 Év
videó kimeneti ellenőrzés	Által biztosított
kulcsfontosságú értékesítési pontok	Magas pontosságú
teljesítmény (kW)	3
eredet helye	Shandong, Kína
súly (kg)	2200 kg
márkanév	WOJIE

Leírás
Műszaki adatok
Részletes Képek
Cégről

Leírás:

A főbb teljesítmény jellemzők:

1. A gépi szerszám munkaasztala három különböző irányú előtolással (hosszirányú, vízszintes és forgó) rendelkezik, így a munkadarab egyszeri befogással több felületen megmunkálható a gépen.

2. Hidraulikus átviteli mechanizmus csúszó párnával ellátott visszatérő mozgással és hidraulikus előtoló berendezéssel rendelkezik a munkaasztal számára.

3. A csúszó párna minden ütemben azonos sebességgel mozog, és a henger mozgási sebessége valamint a munkaasztal sebessége folyamatosan szabályozható.

4. A hidraulikus vezérlőasztal rendelkezik olajváltó mechanizmussal a henger átkapcsolásához; a hidraulikus és kézi előtoláson kívül egyetlen motor hajtja a függőleges, vízszintes és forgó gyorsjáratot is. 5. A réselt gép hidraulikus előtolását használva az előtolás pillanatszerű visszafordulás történik a munka befejezésekor, ezért jobb, mint a mechanikus réselőgép dobkerékkel történő előtolása.

Alkalmazás:

1. Ez a gép síkfelületek, alakos felületek és kulcsgyűrűk stb. interpolációs megmunkálására alkalmas, továbbá 10°-os dőlésszögű formák és egyéb, ezen határokon belüli munkadarabok beillesztésére is használható.

2. Vállalkozások számára alkalmas egyedi vagy kis sorozatú gyártáshoz.

Műszaki adatok:

Tétel	Egyedülálló egységek	B5020	B5032	B5040
Max. fésülési hossz	Mm	200	320	400
A dugattyú percenkénti mozgásszáma	Db/perc	32,50,80,125	20,32,50,80	20,32,50,80
A ram hajlánya	°	0-8	0-8	0-8
A munkaasztal átmérője	Mm	500	630	630
A csúszóblokk függőleges távolságának állítása	Mm	215	370	380
Az esztergakés rögzítőfelületétől a pillér elülső oldaláig terjedő távolság	Mm	480	600	600
A munkaasztal felülete és a csúszkásín alsó oldala közötti távolság	Mm	320	470	690
A munkaasztal maximális hosszirányú kitérése	Mm	500	630	620
A munkaasztal maximális keresztirányú kitérése	Mm	500	560	560
A munkaasztal maximális forgási szöge	°	360	360	360
A munkaasztal hossz- és keresztirányú előtolási tartománya	Mm	0.054-1.24	0.054-1.24	0.054-1.24
Forgó tábla munkaterületének tartománya	°	0.035-0.805	0.035-0.805	0.035-0.805
Legnagyobb hornyoló szerszám mérete (Hossz x Szélesség)	Mm	25x40	25x40	25x40
Max. hornyoló erő	KN	8	8	8
Maximális terhelés a munkalapon	Kg	500	500	500
T-reces nyílás a munkaasztal közepén	Mm	18H8	18H8	18H8
Fő villanymotor tápfeszültsége	Kw	3	3	3
A főmotor fordulatszáma	m/perc	960	960	960
Gyorsjárati motor teljesítménye	Kw	0.75	0.75	0.75
Gyorsjárati motor fordulatszáma	m/perc	1390	1390	1390
Nettó súly	Kg	2200	3000	3700
A gép méretei (H x S x M)	mm	191613051995	226114952245	229015252485

Munka pontossága:

Tétel	Érték
A próbadarab megmunkált felületeinek síksága	0.015 mm
A próbadarab megmunkált felületének függőlegessége	0,025 mm
A próbadarab megmunkált felületének felületi érdessége	6.3
A próbadarab alaplapjához viszonyított megmunkált oldalfelület függőlegessége	0.02mm

Részletes képek:

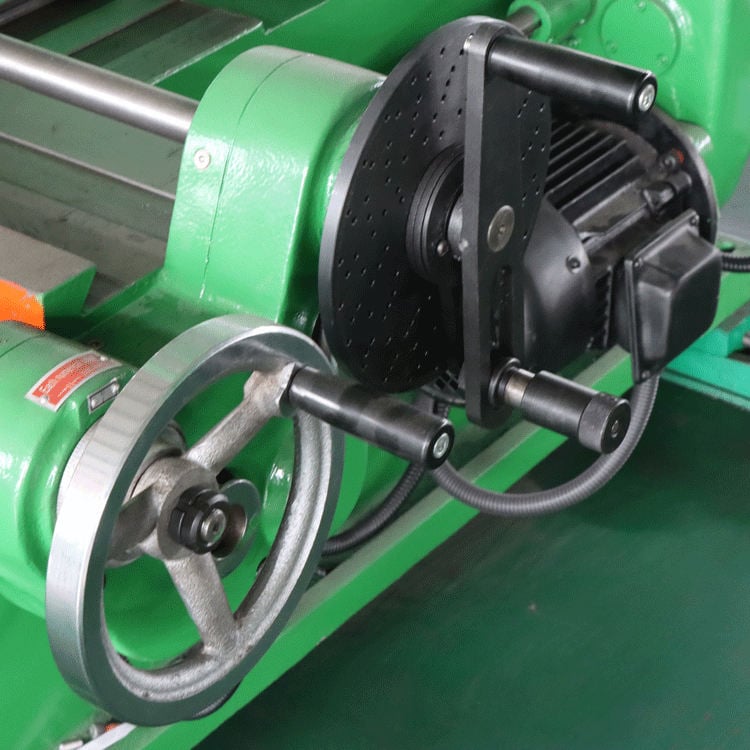

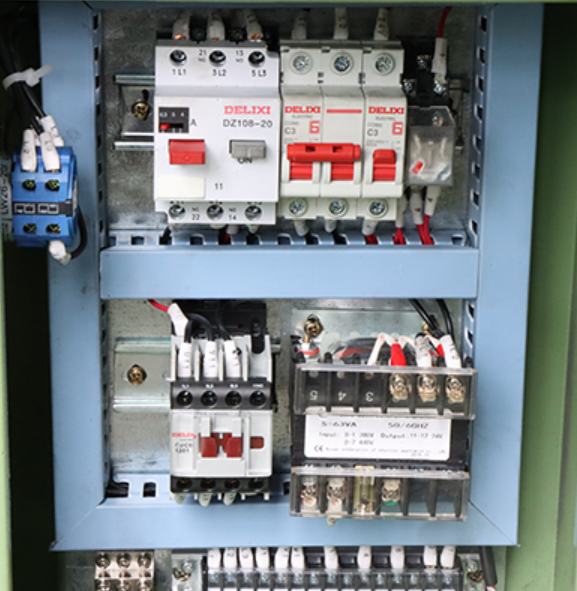

Elektromos vezérlőszekrény A gép elektromos vezérlőrendszerét mutatja, amely DELIXI márkájú alkatrészekből készült. Ez biztosítja a stabil és megbízható teljesítményelosztást és védelmet, és támogatja a biztonságos és folyamatos üzemeltetést.	Befűtő- és kézi fordítógomb összeszerelés Kézi befűtő fordítógombot és motorösszeszerelést tartalmaz, amelyet a hordozó és az asztal pontos beállítására használnak. A tervezés lehetővé teszi a sima, kontrollált mozgást a beállítás és megmunkálás során.

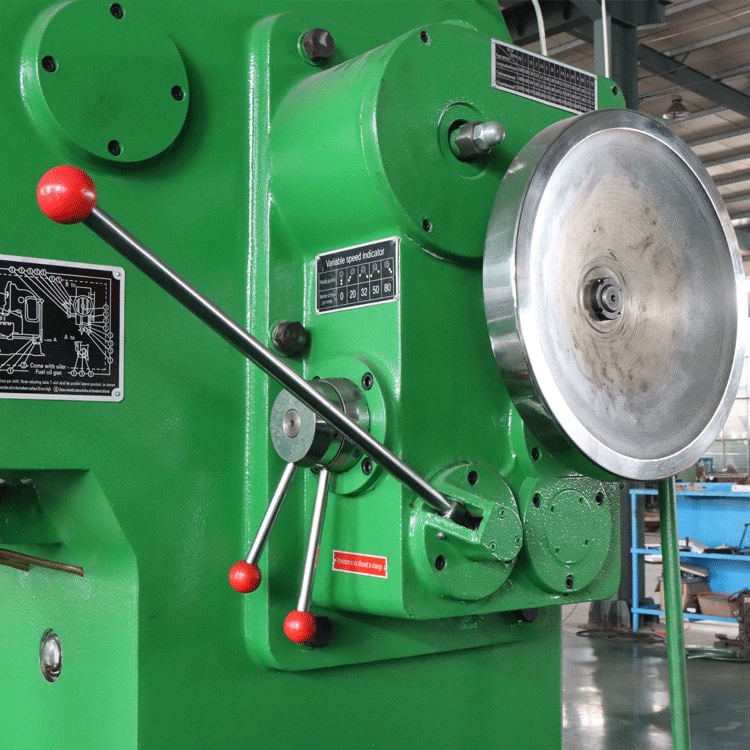

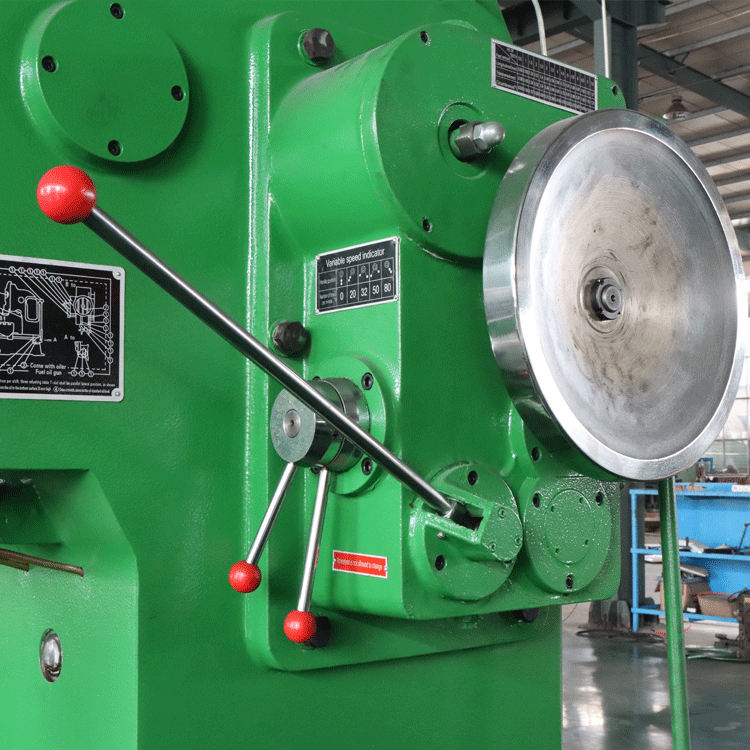

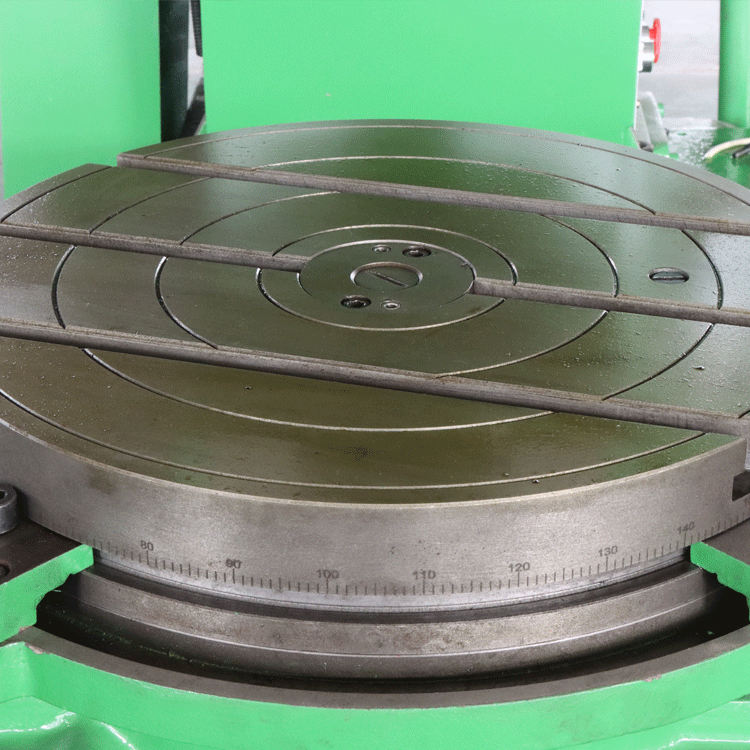

Hordozófej és vezérlőkarok A gép hordozófejét és vezérlőkarjait mutatja. Ezek a karok a lökethosszat, a hordozó sebességét és a befűtési beállításokat szabályozzák, így a horpadásfunkció teljes vezérlése a kezelő ujjai között van.	FORGÓMUNKAASZTAL A nagy forgó munkaasztalt mutatja, amely pontos T-alakú horpadásokkal rendelkezik. Nehéz munkadarabok rögzítését teszi lehetővé, és 360°-os forgatást enged meg, így többoldali megmunkálás és sokoldalú alkatrész-elrendezés érhető el.

Vállalati Bevezetés:

A ZAOZHUANG WOJIE CNC MACHINERY Co., LTD.:
1. Több mint 60 000 m² gyártóüzem, több mint 150 dolgozóval.
2. Szigorú minőségellenőrzés több mint 24 lépésből álló tesztelési folyamattal.
3. Több mint 30 éves CNC-gépgyártási tapasztalattal rendelkező üzem.
4. 24 órás online szolgáltatás bármikor.
5. Kereskedelem ügyfelekkel több mint 150 országban világszerte.
6. Együttműködés híres márkákkal, mint például a SIEMENS, FANUC, SYNTEC stb.
7. Támogatjuk az ODM és OEM megoldásokat.
8. A garanciális idő 24 hónap.

Jobb minőségű gépeket, hatékonyabb és gondosabb utánsó szervizszolgáltatást nyújtunk az ügyfeleknek. Őszintén reméljük, hogy kapcsolatba léphetünk barátokkal különböző országokból, és kölcsönösen előnyös együttműködést alakíthatunk ki.

GYIK:

1. Mik a fizetési feltételek?

V: Átutalás (T/T), a rendeléskor 30% előleg, a fennmaradó 70% a szállítás előtt; irrevokábilis akkreditív látra. Amikor az előleget megkapjuk, megkezdjük a gyártást. Amikor a gép kész, képeket küldünk Önnek. Miután megkaptuk a fennmaradó összeget, elküldjük a gépet Önnek.

2. Mik a kereskedelmi feltételek?

A : FOB, CFR és CIF mind elfogadható.

3. Mikor lesz a szállítási határidő?

A: Ha az Ön által rendelt gép szabványos gép, akkor 15 napon belül készen állunk vele. Speciális gépek esetén ez hosszabb időt vehet igénybe. A hajózási idő Európába és Amerikába kb. 30 nap. Ausztráliából vagy Ázsiából érkező esetben rövidebb lesz. A rendelést a szállítási határidő és a hajózási idő alapján teheti meg. Mi ennek megfelelően adunk választ.

4. Mik a kereskedelmi feltételeik?

A: FOB, CFR, CIF vagy más feltételek egyaránt elfogadhatók.

5. Mi a minimális rendelési mennyiség és a garancia?

A: Az MOQ egy készlet, a garancia egy év. De élettartamra szóló szervizt nyújtunk a géphez.

6. Milyen csomagolásban kerülnek a gépek?

A: A gépeket szabványosan rétegelt lemez dobozban csomagoljuk.
