Descrição:
Atributo |
Valor |
Tipo |
Vertical |
Comprimento máximo da peça de trabalho (mm) |
500 |
Precisão de posicionamento (mm) |
±0.001 |
Repetibilidade (x/y/z) (mm) |
±0.001 |
Número de eixos |
3 |
SISTEMA DE CONTROLE CNC |
Fanuc |
Nº de fusos |
Solteiro |
Estações de ferramentas |
12 |
Capacidade de usinagem |
Carga Média |
Voltagem |
Personalizável |
Garantia |
2 anos |
Especificações:
|
ITEM |
Unidade |
VTM65Y |
|
Diâmetro máximo de giro sobre o leito |
mm |
φ700 |
|
Diâmetro máximo de giro sobre o carro transversal |
mm |
φ600 |
|
Diâmetro máximo de usinagem para peças em forma de disco |
mm |
φ550 |
|
Comprimento máximo de torneamento |
mm |
500 |
|
Tipo de extremidade do fuso |
- |
A2-11 |
|
Diâmetro do Furo do Eixo |
mm |
φ105 |
|
Mandril Hidráulico |
mm |
45 cm |
|
Tipo de guia |
- |
Guia Linear |
|
Conicidade do furo cônico do fuso |
No |
Métrico 105# |
|
Velocidade máxima do fuso |
rpm |
1500rpm |
|
Turreta de ferramentas |
pcs |
Torreta com Ferramentas em Operação de 12 Estações |
|
Tamanho do Porta-Ferramenta |
mm |
32 × 32 / Φ50 |
|
Modelo do Parafuso de Transmissão (eixo X) |
- |
4010 |
|
Modelo do Parafuso de Transmissão (eixo Y) |
- |
5010 |
|
Modelo do Parafuso de Transmissão (eixo Z) |
- |
4010 |
|
Modelo da Guia Linear (eixo X) |
- |
RGH45 |
|
Modelo da Guia Linear (eixo Y) |
- |
RGH55 |
|
Modelo da Guia Linear (eixo Z) |
- |
RGH45 |
|
Torque do Motor nos Eixos X/Y/Z |
N·m |
18/21/21 |
|
Velocidade de Avanço Rápido nos Eixos X/Y/Z |
m/min |
15/10/18 |
|
Tracção no eixo x |
mm |
650 |
|
Tracção no eixo y |
mm |
300 |
|
Tracção no eixo z |
mm |
700 |
|
Unidade de Configuração Mínima |
mm |
0.001 |
|
Potência do motor principal |
KW |
18.5 |
|
Potência Total da Alimentação Elétrica |
KW |
32 |
Imagens detalhadas:
 |
 |
|

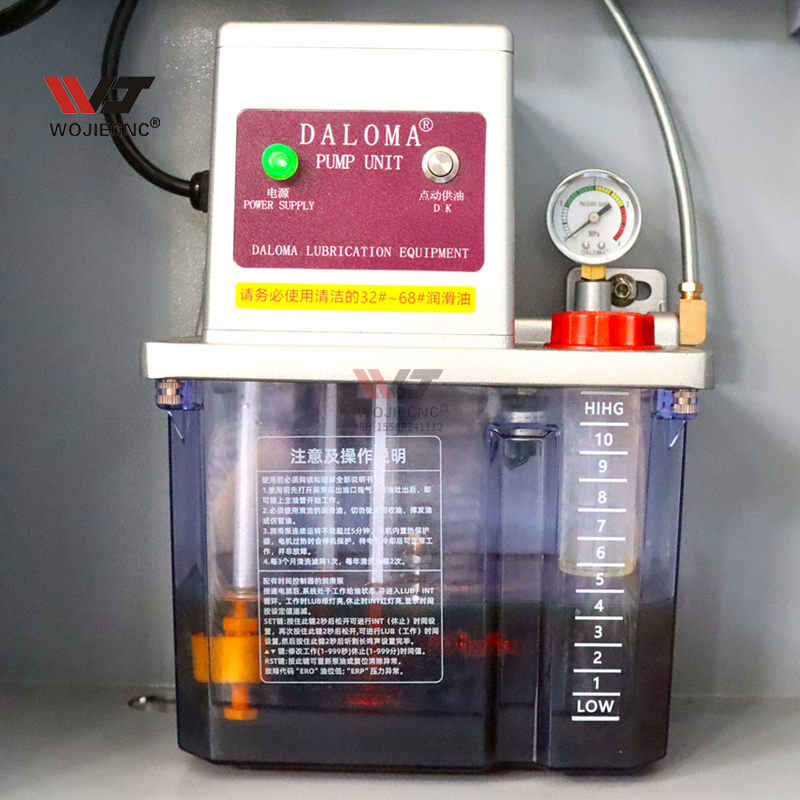

Sistema de lubrificação
Sistema de lubrificação (pode controlar a lubrificação do trilho guia de acordo com o tempo).
|

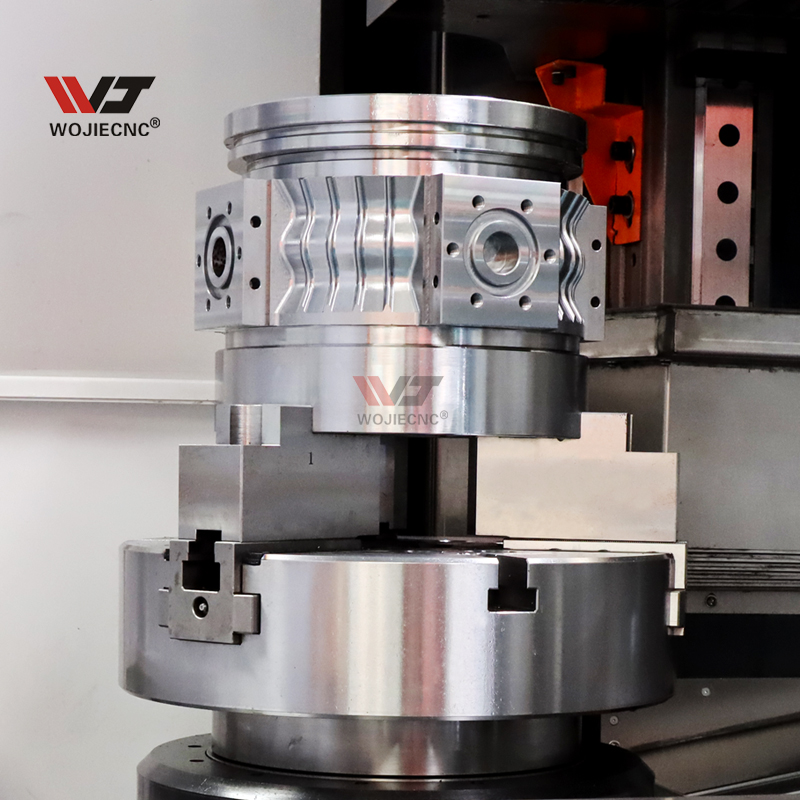

Sistema de Placa de Fixação para Remoção Eficiente de Cavacos
O sistema de placa de fixação segura as peças de trabalho enquanto facilita a remoção eficiente de cavacos. Projetado para garantir um ambiente de usinagem limpo e uniforme, ele aumenta a eficiência geral ao manter uma fixação constante e melhorar a evacuação de cavacos durante operações de alta velocidade.
|
 |
 |
|

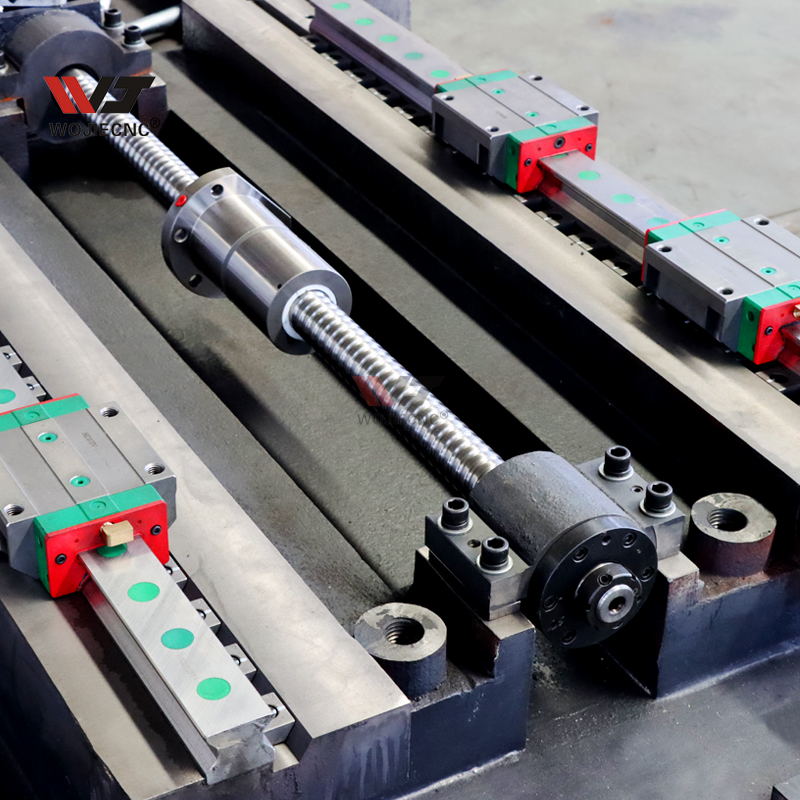

Bancada da Máquina com Guias Lineares e Parafusos de Esferas de Origem Taiwanesa A bancada da máquina é reforçada com guias lineares e parafusos de esferas de origem taiwanesa, garantindo excelente rigidez e estabilidade durante operações sob carga elevada. Esse projeto minimiza vibrações e distorções térmicas, proporcionando precisão e eficiência superiores na usinagem.
|

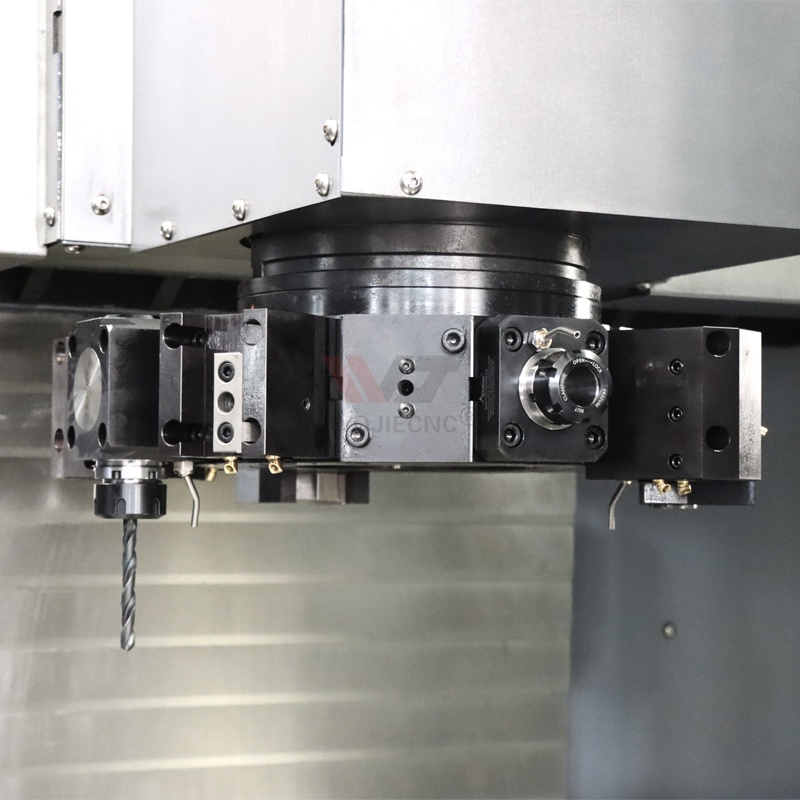

Torreta de Ferramentas com Porta-Ferramentas Motorizado Opcional
O VMT65Y possui uma torreta de ferramentas versátil que suporta porta-ferramentas motorizados opcionais, ampliando sua capacidade de executar uma variedade de operações de usinagem. Isso permite maior flexibilidade, reduzindo o tempo de preparação e aumentando a produtividade em operações complexas.
|
 |
 |
|

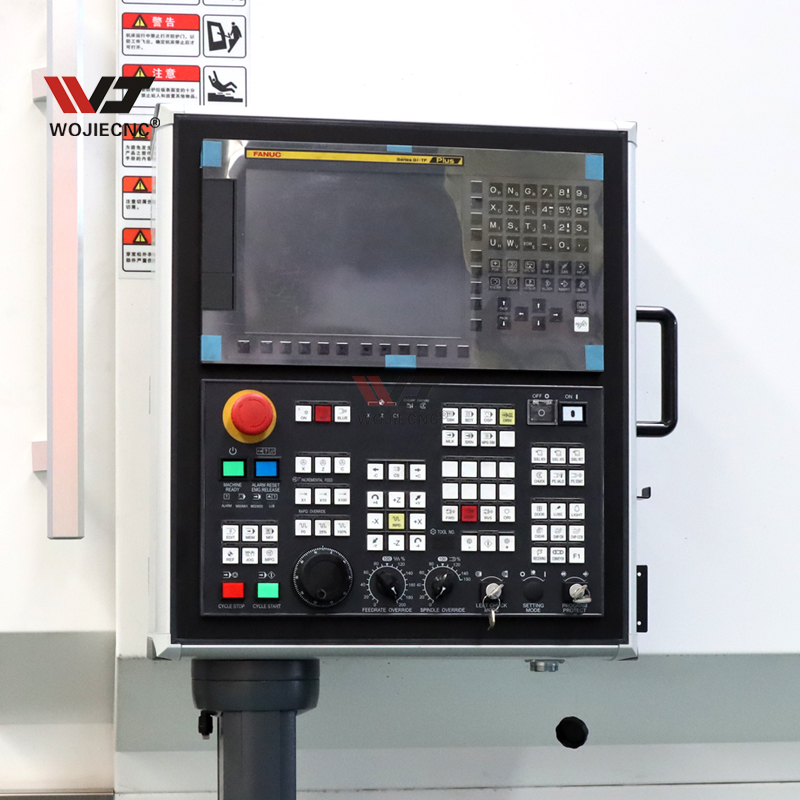

Painel de Controle
O VMT65Y é equipado com um painel de controle FANUC intuitivo, proporcionando operação contínua e controle preciso sobre os processos de usinagem. Com sua interface amigável, os operadores podem facilmente programar, monitorar e otimizar o desempenho da máquina para obter produtividade máxima.
|

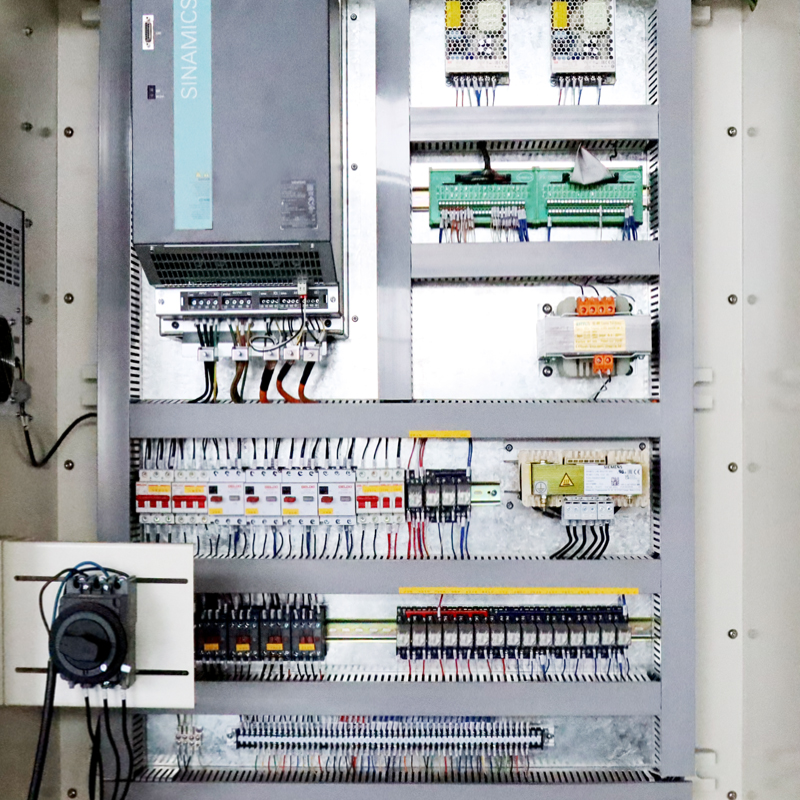

Componentes elétricos
Caixa elétrica padrão Delixi, marca Schneider opcional.
|
Introdução da Empresa:
1. Mais de 60.000m² de fábrica com mais de 150 trabalhadores.
2. Controle rigoroso de QC com mais de 24 etapas de processos de teste.
3. Fábrica com experiência de mais de 30 anos na fabricação de máquinas CNC.
4. Serviço online 24 horas por dia, a qualquer momento.
5. Negocie com clientes em mais de 150 países ao redor do mundo.
6. Cooperamos com marcas famosas, como SIEMENS, FANUC, SYNTEC etc.
7. Suportamos ODM e OEM.
8. O tempo de garantia é de 24 meses.
