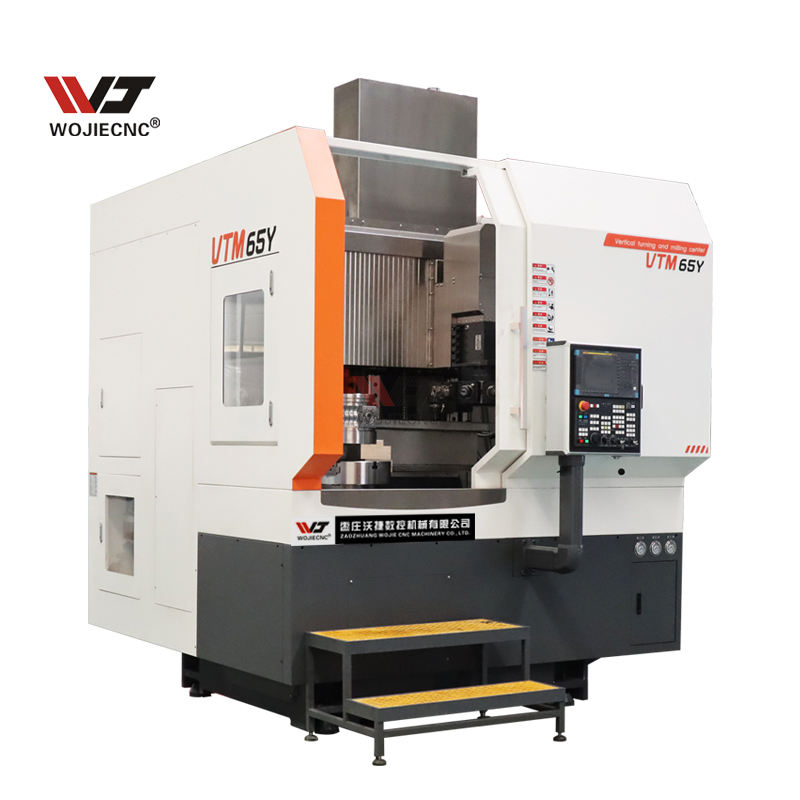

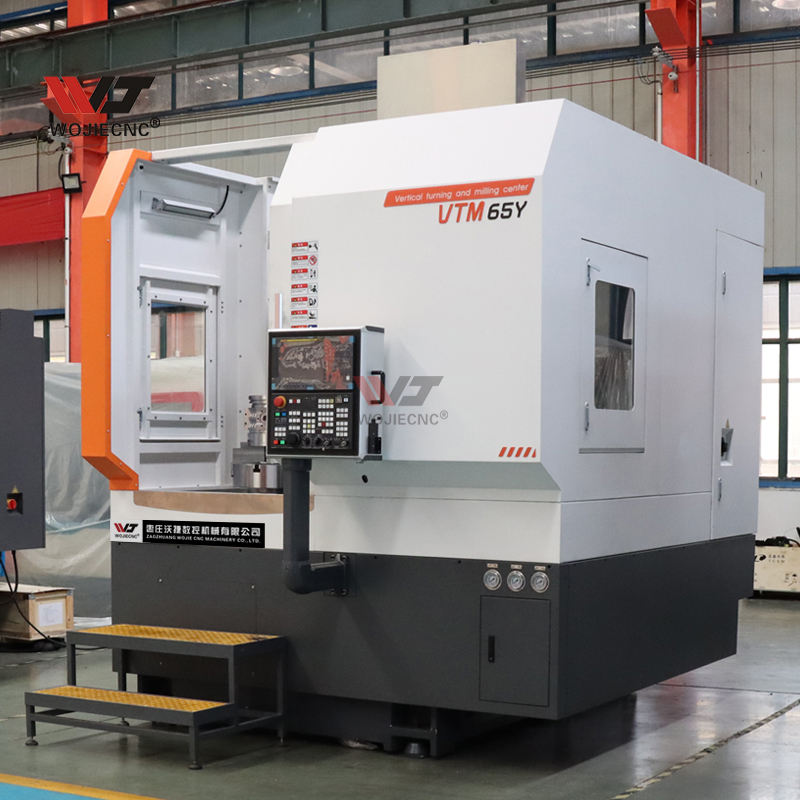

دستگاه تراش و فرز CNC عمودی VTM65Y برای صنایع هوافضا و خودروسازی

توضیحات:

ویژگی	ارزش
نوع	عمودی
حداکثر طول قطعه کار (میلی متر)	500
دقت موقعیت یابی (میلی متر)	±0.001
تکرارپذیری (x/y/z) (mm)	±0.001
تعداد محورها	3
سیستم کنترل CNC	FANUC
نه از دوک ها	تک
ایستگاه های پست ابزار	12
ظرفیت ماشینکاری	وظیفه متوسط
ولتاژ	قابل تنظیم
گارانتی	2 سال

کاربرد محصول

1.این سری از ماشین‌آلات ابزار، محصول شرکت ووجیه سی‌ان‌سی ماشین‌آلات زائوژوانگ است. کل ماشین دارای ساختاری فشرده و ظاهری ظریف و زیبا است؛ مهرهٔ اصلی آن گشتاور بالا و سفتی بالا را ارائه می‌دهد و عملکردی پایدار و قابل اعتماد، همچنین حفظ دقت عالی را تضمین می‌کند.

2.معاد با راهنمای‌های غلطکی خطی با دقت بالا و پیش‌بارگذاری‌شده، ساخت تایوان ، این ماشین دارای دقت بالای موقعیت‌یابی و خروج روان پیوندها است و برای کاربردهای ماشین‌کاری با سرعت و دقت بالا مناسب می‌باشد.

3.این ماشین با واحد مهرهٔ اصلی و سر جعبه‌دنده با دقت بالا مونتاژ شده است.

مشخصات:

مورد	واحد	VTM65Y
بیشترین قطر چرخشی روی بستر	میلی‌متر	φ700
بیشترین قطر چرخشی روی آپرون	میلی‌متر	φ600
بیشترین قطر ماشین‌کاری برای قطعات دیسکی	میلی‌متر	φ550
حداکثر طول چرخیدن	میلی‌متر	500
نوع انتهای مهرهٔ اصلی	-	A2-11
قطر سوراخ عبوری از مهرهٔ اصلی	میلی‌متر	φ105
چکmag هیدرولیک	میلی‌متر	18 اینچ
نوع راهنمای راهگاه	-	راهروی خطی
شیب سوراخ مخروطی مهره	No	متریک ۱۰۵#
حداکثر سرعت چرخش مهره	rPM	۱۵۰۰rpm
برجک ابزار	عدد	برج ابزار زنده ۱۲ ایستگاهی
اندازه نگهدارنده ابزار	میلی‌متر	۳۲×۳۲/Φ۵۰
مدل پیچ راهنما (محور X)	-	4010
مدل پیچ راهنما (محور Y)	-	5010
مدل پیچ راهنما (محور Z)	-	4010
مدل راهنمای سطحی (محور X)	-	RGH45
مدل راهنمایی (محور Y)	-	RGH55
مدل راهنمایی (محور Z)	-	RGH45
گشتاور موتور محورهای X/Y/Z	N·m	18/21/21
سرعت حرکت سریع محورهای X/Y/Z	m/min	15/10/18
محدوده حرکت محور X	میلی‌متر	650
محدوده حرکت محور Y	میلی‌متر	300
محدوده حرکت محور Z	میلی‌متر	700
واحد تنظیم کمینه	میلی‌متر	0.001
توان موتور اصلی	کیلووات	18.5
توان کل منبع تغذیه	کیلووات	32

لوازم جانبی استاندارد:

۱. راهنمایی‌های خطی و پیچ‌های گلوله‌ای HIWIN تایوانی

۲. گیره هیدرولیک تایوانی

۳. واحد اسپیندل تایوانی (مجهز به بلبرینگ‌های وارداتی)

۴. برج ابزار تایوانی

۵. سیستم روان‌کاری جابجایی مثبت

۶. سیستم خنک‌کننده و حذف فیله‌ها (ناقاله زنجیری فیله‌گیر)

۷. چراغ کار، چراغ هشدار سه‌رنگ، سوئیچ پایی، و کولر هوای کابینت الکتریکی

۸. محافظ داخلی برای پیچ‌ها و راهنمای‌ها

۹. پوشش فلزی با حفاظت کامل + دروازه لغزنده پنوماتیک

۱۰. واحد هیدرولیک قدرت

۱۱. سیستم CNC GSK980TDi

تصاویر جزئی:

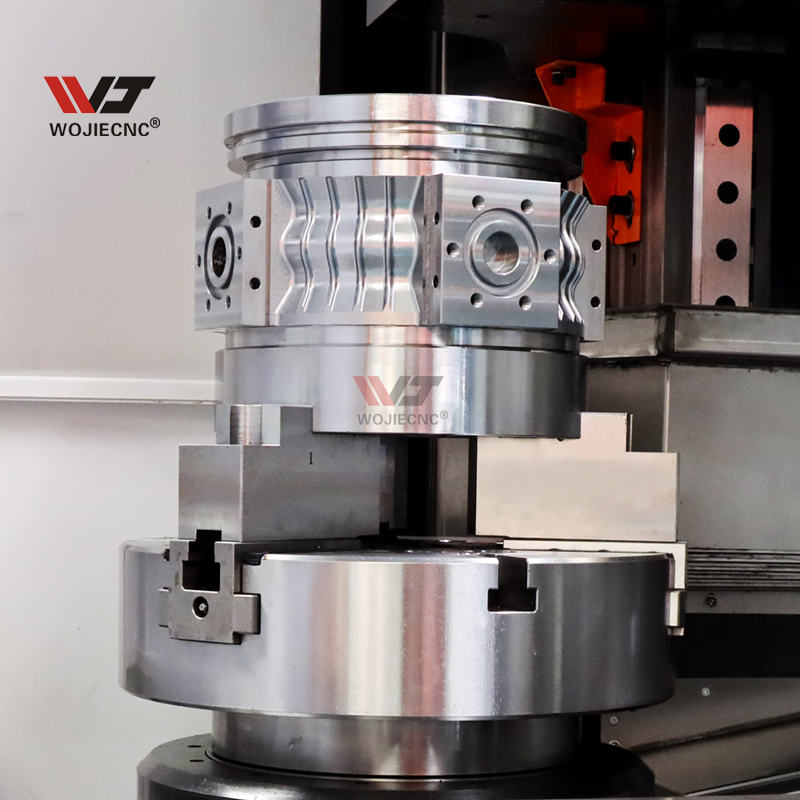

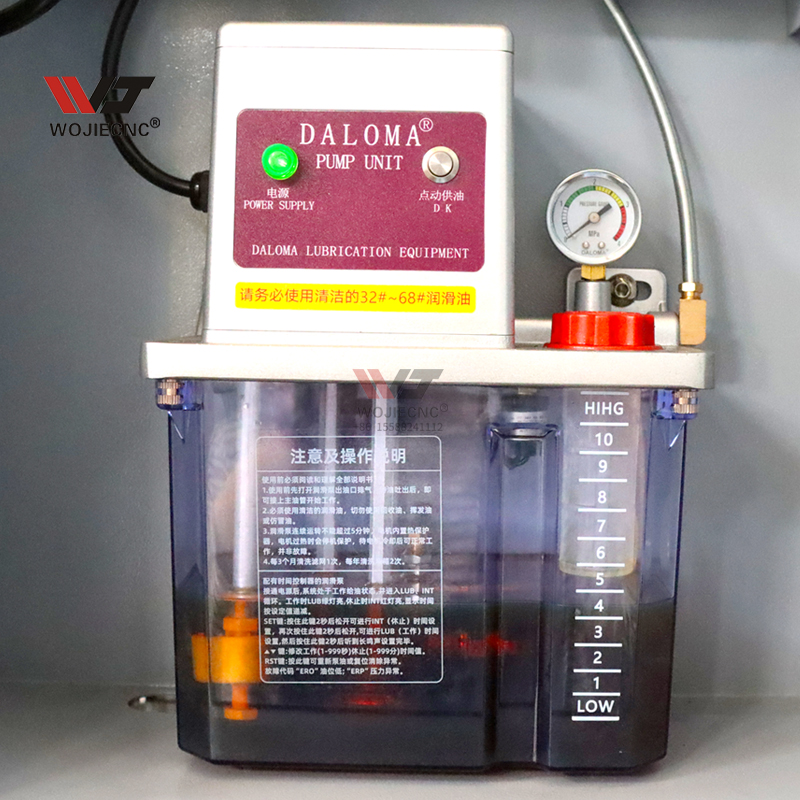

سیستم光滑 سیستم روان‌کاری (قابلیت کنترل روان‌کاری ریل راهنما بر اساس زمان).	سیستم چکش برای حذف کارآمد فیله‌ها سیستم چکش به‌طور امن قطعات کار را نگه می‌دارد و همزمان حذف کارآمد فیله‌ها را تسهیل می‌کند. این سیستم به‌گونه‌ای طراحی شده است که محیط ماشین‌کاری تمیز و صافی را تضمین کند و با حفظ ثبات در بستن قطعات و بهبود تخلیه فیله‌ها در عملیات سرعت بالا، بازده کلی را افزایش دهد.

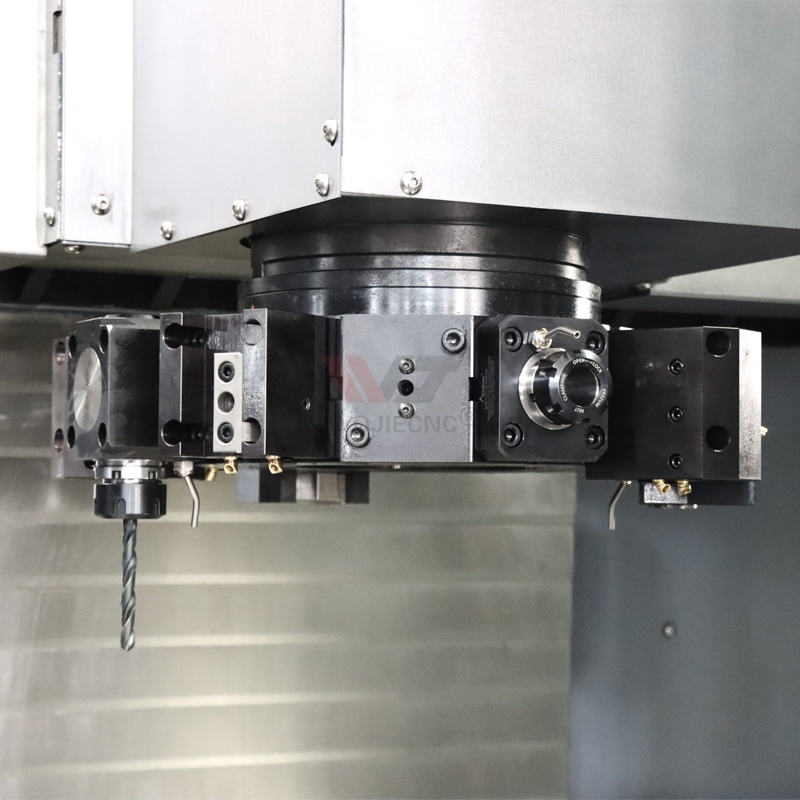

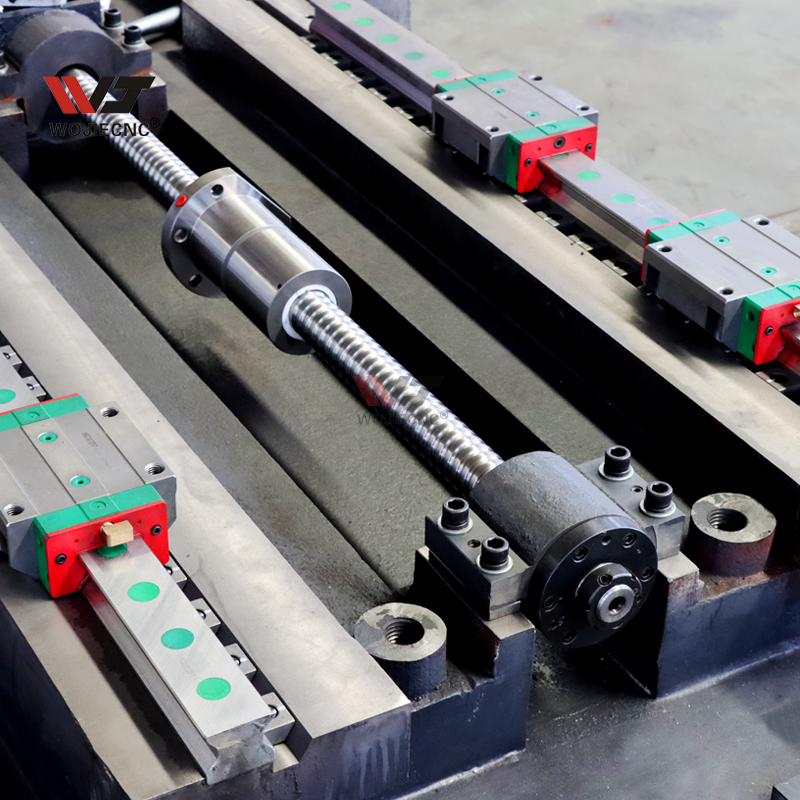

بستر ماشین با راهنمای‌های خطی تایوانی و پیچ‌های گلوله‌ای بستر ماشین با راهنمای‌های خطی تایوانی و پیچ‌های گلوله‌ای تقویت شده است که از صلبیت و پایداری عالی در عملیات با بار بالا اطمینان حاصل می‌کند. این طراحی ارتعاش و تحریف حرارتی را به حداقل می‌رساند و دقت و کارایی برتر ماشین‌کاری را فراهم می‌سازد.	برج ابزار با نگهدارنده ابزار موتوردار اختیاری VMT65Y دارای برج ابزاری انعطاف‌پذیر است که از نگهدارنده‌های ابزار موتوردار اختیاری پشتیبانی می‌کند و توانایی انجام انواع وظایف ماشین‌کاری را افزایش می‌دهد. این ویژگی انعطاف‌پذیری بیشتری ایجاد کرده، زمان راه‌اندازی را کاهش داده و بهره‌وری را در عملیات پیچیده افزایش می‌دهد.

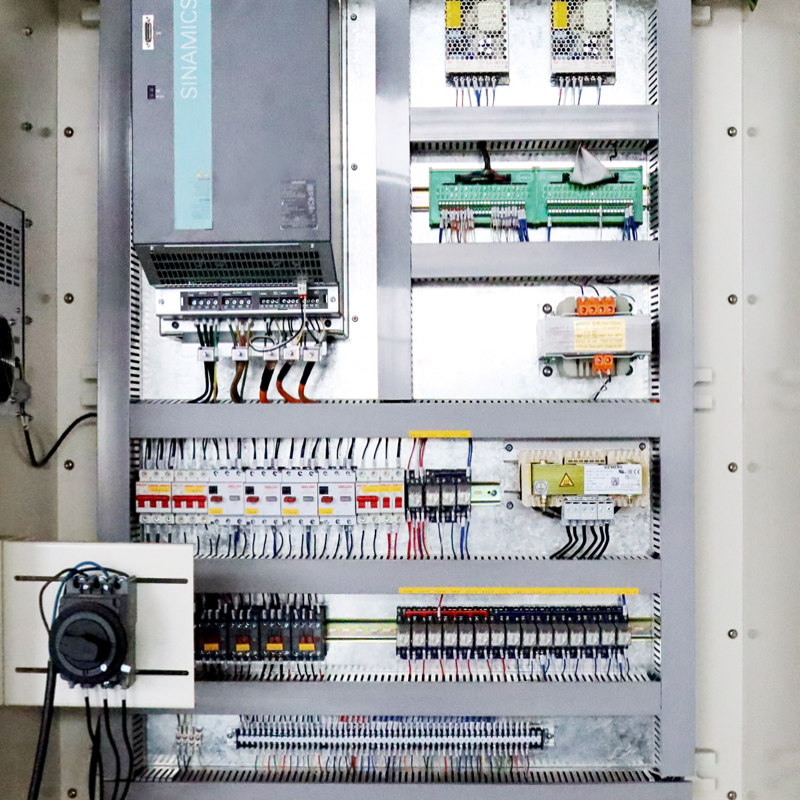

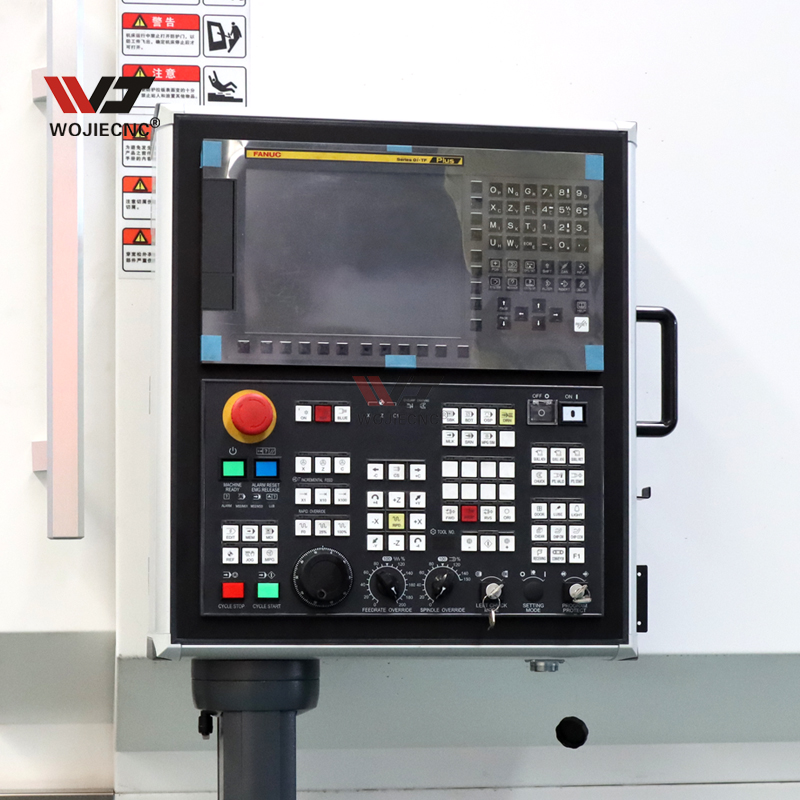

پنل کنترل VMT65Y مجهز به پنل کنترلی شهودی FANUC است که امکان کارکرد بدون وقفه و کنترل دقیق فرآیندهای ماشین‌کاری را فراهم می‌سازد. با رابط کاربری ساده‌به‌کار، اپراتوران می‌توانند به‌راحتی برنامه‌ریزی، نظارت و بهینه‌سازی عملکرد ماشین را برای دستیابی به حداکثر بهره‌وری انجام دهند.	قطعات الکتریکی جعبه الکتریکی استاندارد Delixi، برند Schneider اختیاری.

معرفی شرکت:

شرکت ZAOZHUANG WOJIE ماشین‌آلات CNC، محدود شده دارد:
1. بیش از 60,000 مترمربع فضا در کارخانه با بیش از 150 کارگر.
2. کنترل کیفیت دقیق با بیش از 24 مرحله فرآیند آزمایش.
3. کارخانه با بیش از 30 سال تجربه در تولید دستگاه‌های CNC.
4. خدمات آنلاین 24 ساعته در هر زمان.
5. معامله با مشتریان در بیش از 150 کشور در سراسر جهان.
6. همکاری با برندهای معتبر مانند SIEMENS، FANUC، SYNTEC و غیره.
7. پشتیبانی از خدمات ODM و OEM.
8. مدت زمان گارانتی 24 ماه است.

ما دستگاه‌هایی با کیفیت بهتر و خدمات پس از فروشی کارآمد‌تر و مراقبت‌شده‌تر به مشتریان ارائه می‌دهیم. امیدواریم صمیمانه با دوستانی از کشورهای مختلف در ارتباط باشیم و به همکاری دو طرفه سودآور برسیم.

سوالات متداول:

1. شرایط پرداخت چیست؟

الف: حواله بانکی (T/T)، 30٪ پیش‌پرداخت هنگام سفارش و 70٪ مانده قبل از ارسال؛ یا اعتبار اسنادی غیرقابل‌لغو در موقع تحویل. پس از دریافت پیش‌پرداخت، تولید آغاز خواهد شد. وقتی دستگاه آماده شد، تصاویر آن را برای شما ارسال خواهیم کرد. پس از دریافت مانده حساب از سوی شما، دستگاه را ارسال خواهیم کرد.

2. شرایط تجاری شما چیست؟

ج: FOB، CFR و CIF همه قابل قبول هستند.

3. زمان تحویل چه زمانی است؟

پ: اگر دستگاهی که سفارش می‌دهید از نوع استاندارد باشد، ما می‌توانیم دستگاه را ظرف 15 روز آماده کنیم. برای دستگاه‌های خاص، زمان بیشتری لازم است. زمان حمل حدود 30 روز به اروپا و آمریکا است. اگر از استرالیا یا آسیا هستید، زمان کوتاه‌تر خواهد بود. شما می‌توانید بر اساس زمان تحویل و زمان حمل، سفارش خود را ثبت کنید. ما پاسخ دقیق را بر اساس این موارد به شما خواهیم داد.

4. شرایط تجاری شما چیست؟

پاسخ: شرایط FOB، CFR، CIF یا سایر شرایط همگی قابل قبول هستند.

5. حداقل مقدار سفارش و گارانتی شما چیست؟

پاسخ: حداقل مقدار سفارش یک دستگاه است و گارانتی یک ساله است؛ اما ما خدمات عمر دستگاه را ارائه خواهیم داد.

6. بسته‌بندی دستگاه‌ها چگونه است؟

پاسخ: دستگاه‌ها به‌صورت استاندارد در کیس چوبی فشرده بسته‌بندی خواهند شد.
