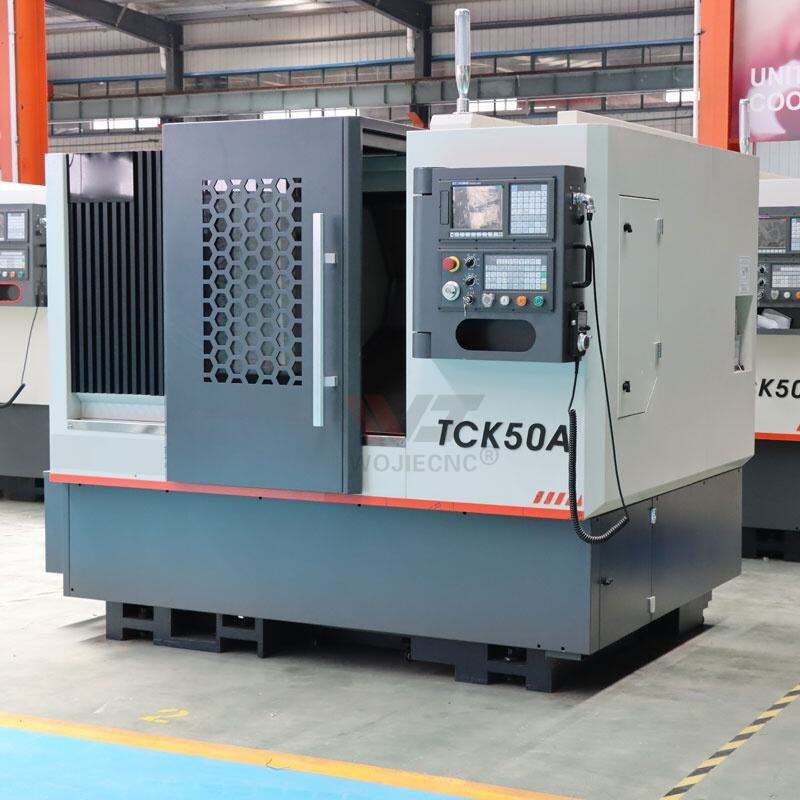

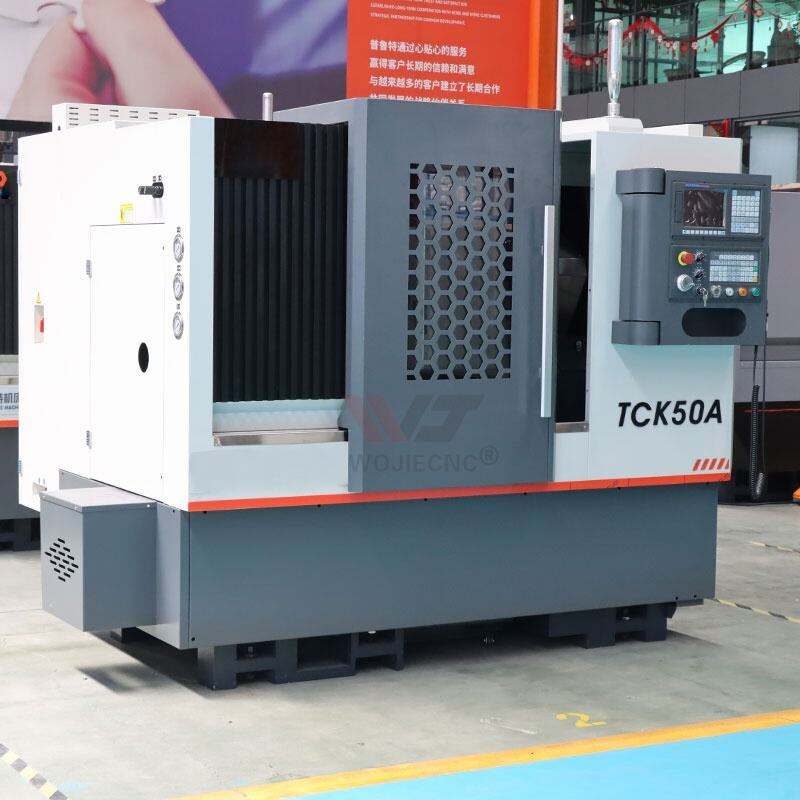

Torno CNC de torneamento TCK50A de alto desempenho para metal, destinado a aplicações industriais
- Descrição
- Especificações
- Imagens Detalhadas
- Apresentação da Empresa
Descrição:
Atributo |
Valor |
tipo |
Centro de usinagem |
comprimento máximo da peça de trabalho (mm) |
500 |
precisão de posicionamento (mm) |
±0.005 |
repetibilidade (x/y/z) (mm) |
±0.003 |
número de eixos |
5 |
sISTEMA DE CONTROLE CNC |
GSK / FANUC / Siemens |
peso máximo da peça de trabalho (kg) |
200 |
nº de fusos |
Duplo |
viagem (eixo x)(mm) |
260 |
viagem (eixo z)(mm) |
610 |
garantia |
2 anos |
Especificações:
|
ESPECIFICAÇÃO |
Valor |
|
Tipo de Máquina |
TCK50A-BMT45 |
|
Diâmetro máximo de rotação superior do leito |
φ650 |
|
Diâmetro máximo de usinagem |
φ250 (BMT45Y) |
|
Diâmetro máximo de usinagem no suporte de ferramentas |
φ250 |
|
Comprimento máximo de usinagem |
420 BMT45Y |
|
Tipo de cabeçote do fuso |
A2-6 (8") |
|
Potência recomendada do motor do eixo-árvore |
11KW |
|
Velocidade máxima do eixo |
3500 rpm |
|
Diâmetro do furo do eixo |
φ66 |
|
Diâmetro da barra bruta |
φ52 |
|
Tipo de cabeçote do sub-eixo |
Eixo elétrico A2-5 (6") |
|
Velocidade máxima do eixo (sub-eixo) |
4000rpm |
|
Diâmetro do Furo do Spindle (Spindle Secundário) |
φ56 |
|
Diâmetro da barra (sub-eixo) |
φ42 |
|
Curso limite dos eixos X/Z |
260/610 |
|
Curso limite do sub-eixo |
350 |
|
Método de conexão dos eixos X, Z e sub-eixo |
Directas |
|
Dimensões globais (Longo × Largo × Altura) |
330021302320mm |
|

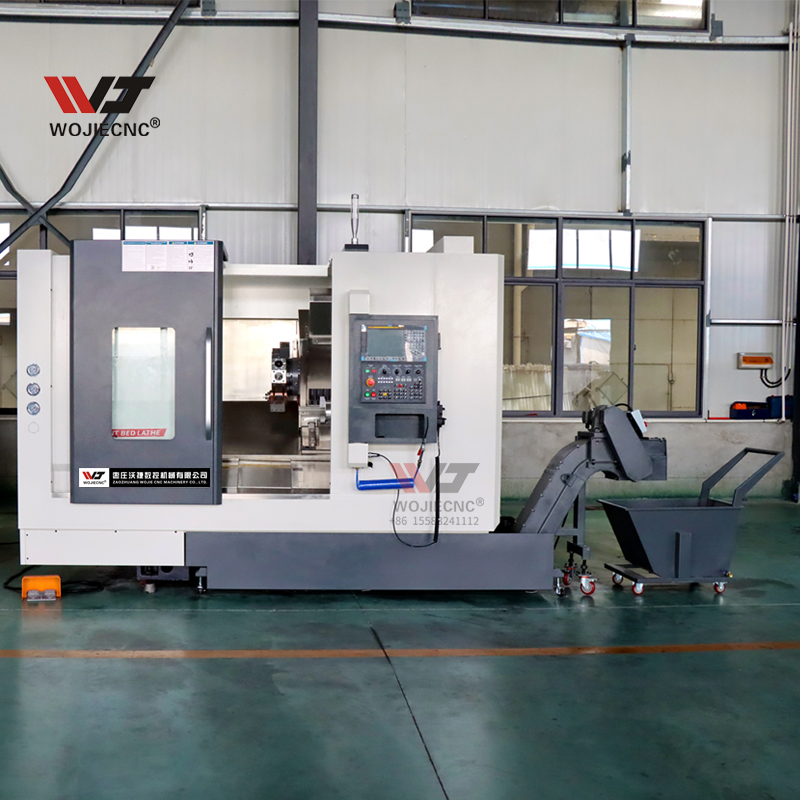

Dimensões gerais (comprimento × largura × altura) com transportador de cavacos |
404521702490mm |
|
Peso (peso aproximado) |
4500kg |
|
Peso aproximado (com transportador de cavacos) |
4800 kg |
Imagens detalhadas:
 |
 |
|
Parte elétrica
Configuração padrão: DELIXI.
|

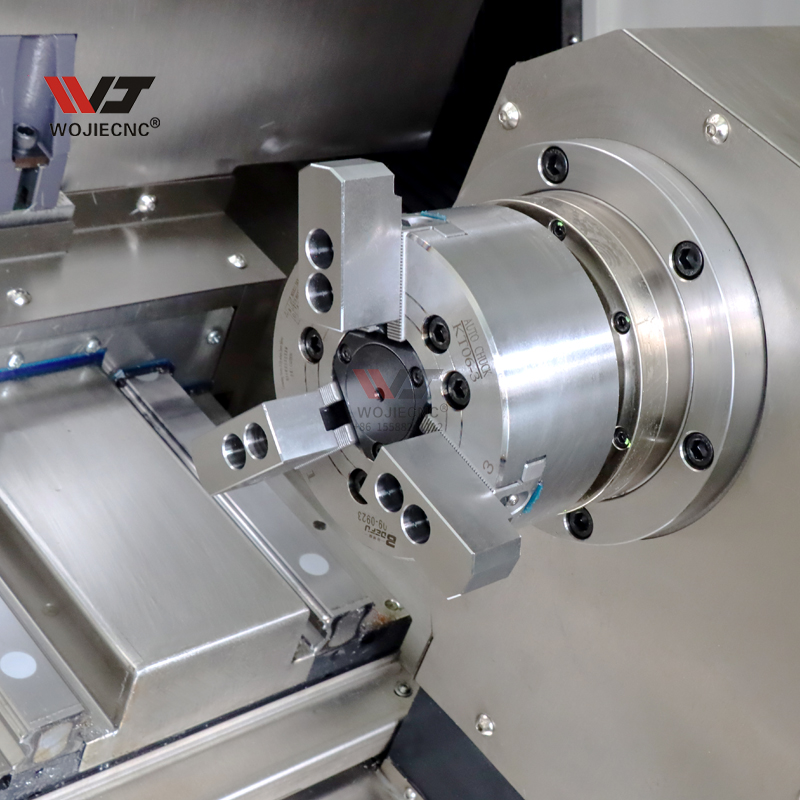

Sub-rolete
placa hidráulica de 6 polegadas.
|
 |
 |
|

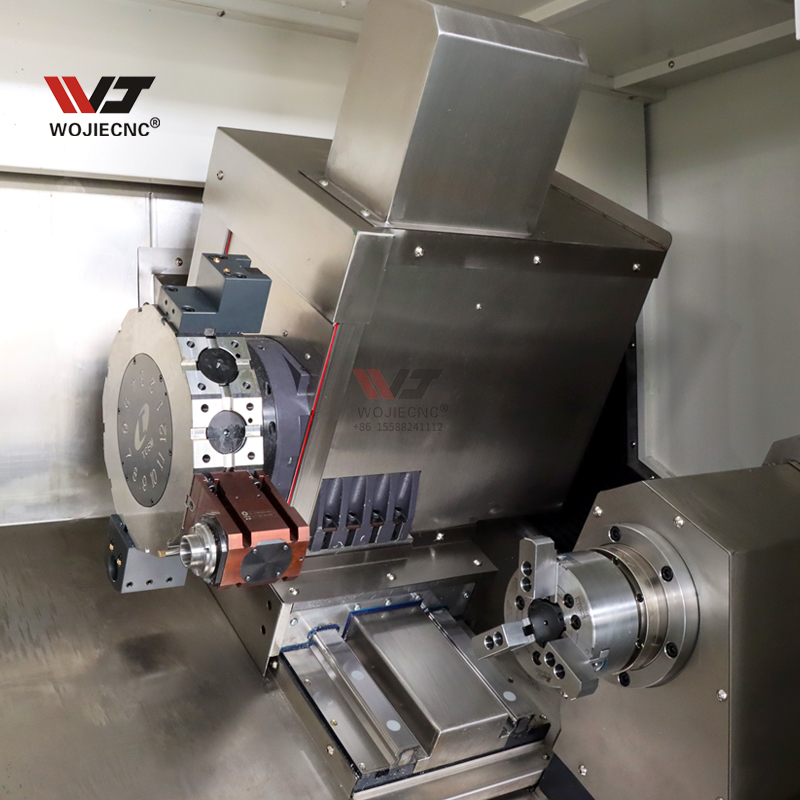

Turret
torreta motorizada de 12 estações.
|

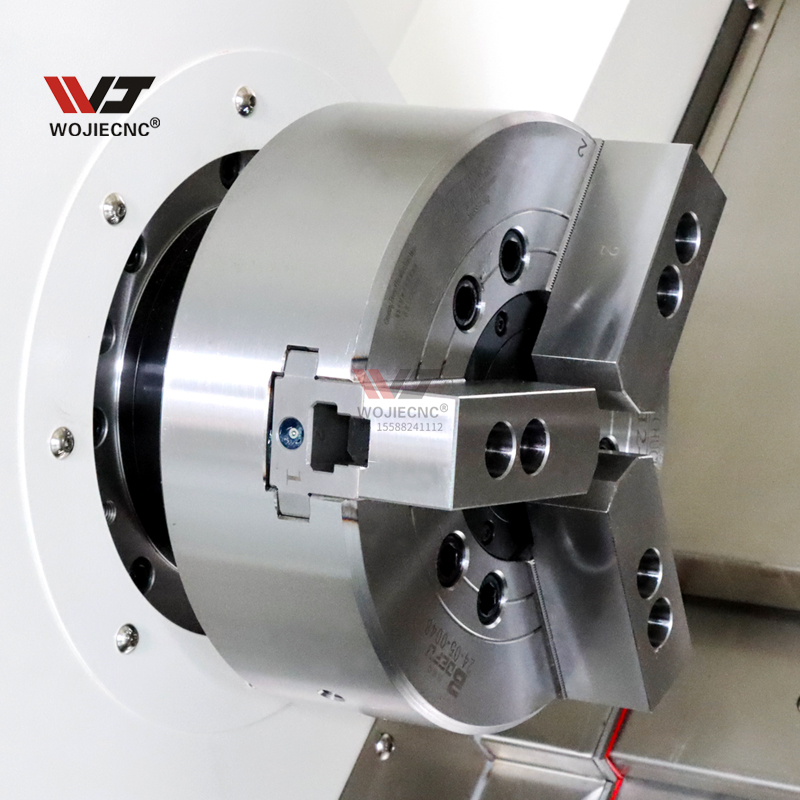

Mandril Hidráulico
Configuração padrão: 8"
Configuração opcional: placa hidráulica de 10" / 12".
|
 |
 |
|

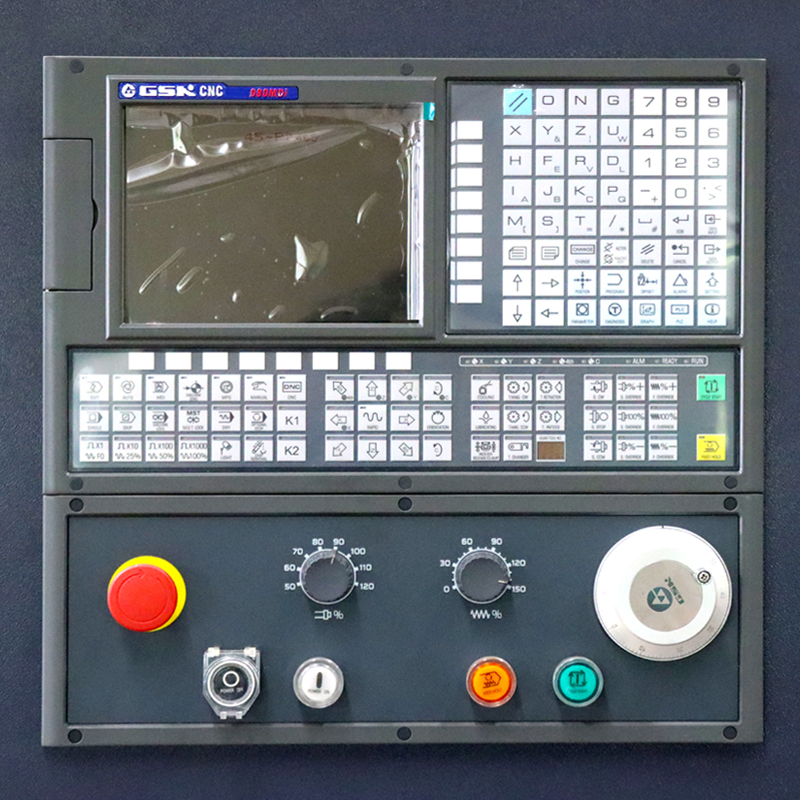

Sistema de Controle
Configuração padrão: GSK.
Configuração opcional: Siemens / Fanuc / Syntec / Mitsubishi.
|

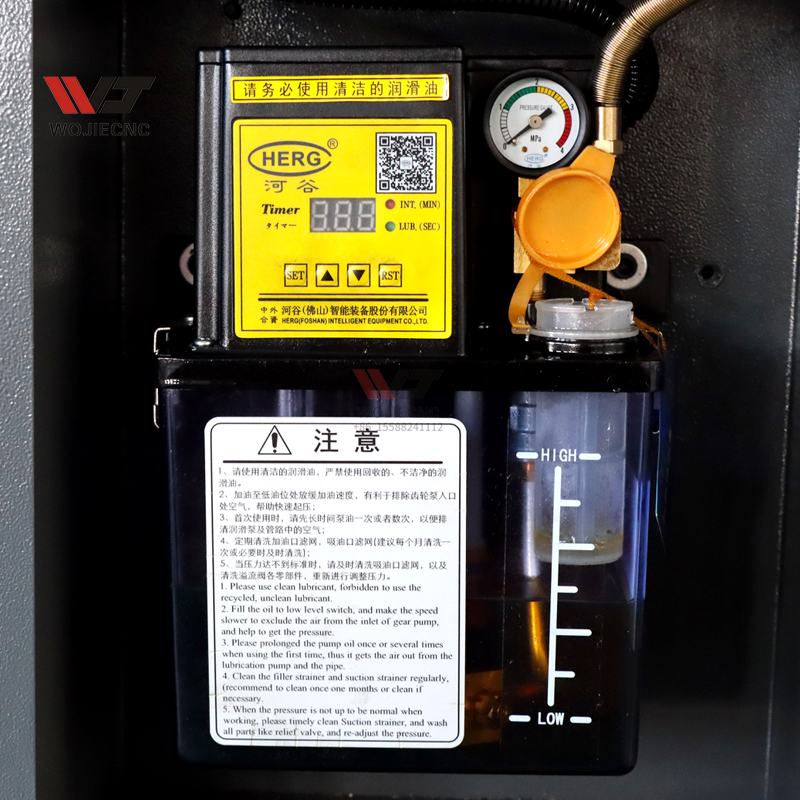

Sistema de lubrificação
O sistema de lubrificação centralizada pode ser utilizado de forma oportuna, quantitativa, precisa, eficiente, conveniente e confiável, contribuindo para o aumento da vida útil da máquina-ferramenta.
|
Introdução da Empresa:
1. Mais de 60.000m² de fábrica com mais de 150 trabalhadores.
2. Controle rigoroso de QC com mais de 24 etapas de processos de teste.
3. Fábrica com experiência de mais de 30 anos na fabricação de máquinas CNC.
4. Serviço online 24 horas por dia, a qualquer momento.
5. Negocie com clientes em mais de 150 países ao redor do mundo.
6. Cooperamos com marcas famosas, como SIEMENS, FANUC, SYNTEC etc.
7. Suportamos ODM e OEM.
8. O tempo de garantia é de 24 meses.
