X6436 HMT handmatige roterende kop hobbyfreesmachine voor metaal

X6436 HMT handmatige roterende kop hobbyfreesmachine voor metaal

Eigenschap	Waarde
type	Verticaal
bewerkingscapaciteit	Matige belasting
tafelbeweging (x) (mm)	1300 mm
tafelbeweging (j) (mm)	320 mm
tafelbeweging (z) (mm)	450 mm
spindelconus	ISO50
spanning	380V
garantie	1 jaar
belangrijkste verkoopargumenten	Hoog Veiligheidsniveau
bereik van spindelsnelheid (omw/min)	60 – 1750
gewicht (kg)	2480

Beschrijving
Specificaties
Gedetailleerde Afbeeldingen
Bedrijfsintroductie

Omschrijving:

De belangrijkste kenmerken:

1. De machine is uitgerust met een universele freeskop die 360 graden kan draaien.

2. De tafel kan 35 graden naar links en rechts kantelen.

3. De machine kan automatisch voeden op drie assen, bestuurd via één versnellingsbak.

4. De steunbalk is naar voren en achteren verplaatsbaar.

5. De tafel kan worden uitgebreid tot 1600 mm en de X-verplaatsing wordt tegelijkertijd vergroot tot 1300 mm.

6. De machine is uitgerust met een bedieningspaneel dat het voor de operator gemakkelijk maakt.

Belangrijkste technische specificaties van het product:

Specificatie	Eenheid	X6436 / X6432	X6436B / X6432B	X6436C / X6432C
Tafelgrootte	mm	1325×360 / 1325×320	1325×360 / 1325×320	1600×360 / 1600×320
Tafelverplaatsing (X/Y/Z)	mm	750/320/460	1100/320/450	1300/320/450
Tafelvoeding (X/Y/Z)	mm/min	30-750/20-500/15-375	30-750/20-500/15-375	30-750/20-500/15-375
Spindelconus	--	7:24 ISO50(H) / 7:24 ISO50(V)	7:24 ISO50(H) / 7:24 ISO50(V)	7:24 ISO50(H) / 7:24 ISO50(V)
Armverplaatsing	mm	550	550	550
Afstand van de draaibankspindelnaas tot het armoppervlak	mm	196--656	196--646	196--646
Afstand van de horizontale naas tot het armoppervlak	mm	20-480	20-470	20-470
Afstand van de spindelas tot de werktafel	mm	200	200	200
Spindelsnelheidsbereik	rpm	12 trappen 60-1750 (V) / 12 trappen 60-1800 (H)	12 trappen 60-1750 (V) / 12 trappen 60-1800 (H)	12 trappen 60-1750 (V) / 12 trappen 60-1800 (H)
T-groef (aantal / breedte / pitch)	mm	3/18/80 / 3/18/70	3/18/80 / 3/18/70	3/18/80 / 3/18/70
Hoofdmotorvermogen	kW	5,5 (H) / 4 (V)	5,5 (H) / 4 (V)	5,5 (H) / 4 (V)
Koppel van AC-servomotor	Nm	10	10	10
Totale afmetingen (L×B×H)	mm	1800×2100×2000	2300×2100×2000	2500×2100×2000
Nettogewicht	kg	2650 / 2600	2750 / 2700	2800 / 2750

Gedetailleerde afbeeldingen:

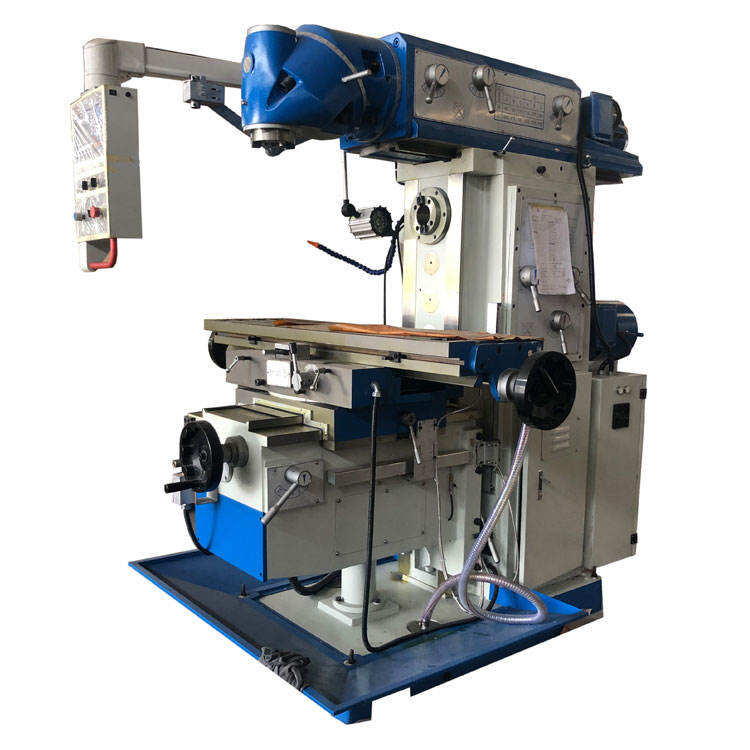

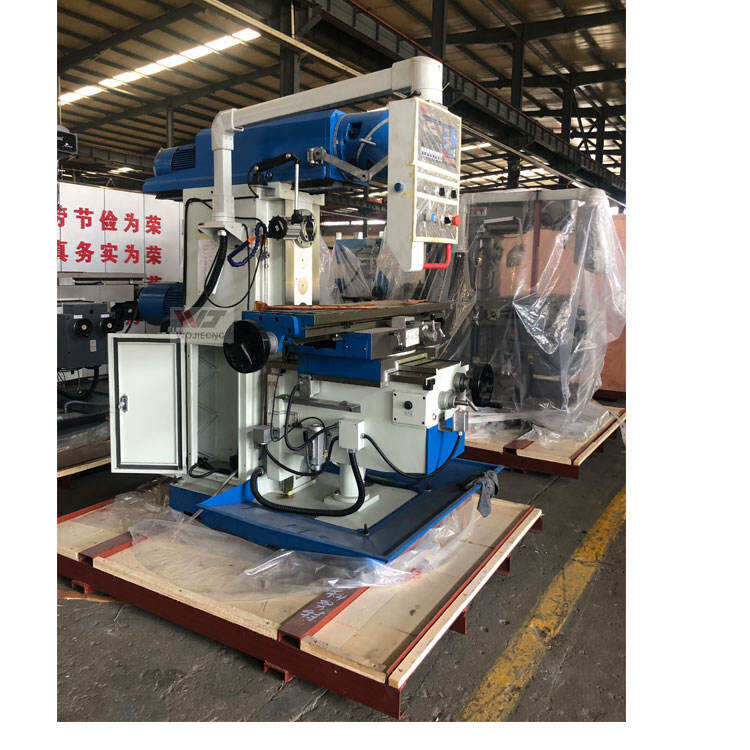

Gehele machine en assemblage met dubbele spindel

Dit is de volledig overzicht van de X6436 universele freesmachine , waarbij de kernstructuur met dubbele spindel wordt getoond.

· De blauwe draaibare verticale kop bovenaan ondersteunt bewerking onder meerdere hoeken, met een ISO50-conische spindel voor zwaar bewerkingsgebruik.

· De horizontale spindelaansluiting (met flensmontage) is zichtbaar op de voorste kolom, waardoor horizontale freesbewerkingen mogelijk zijn.

· De robuuste gietijzeren kolom en basis garanderen een hoge stijfheid, terwijl het digitale afleessysteem (DRO) aan de linkerkant realtime positiefeedback biedt voor nauwkeurige besturing.

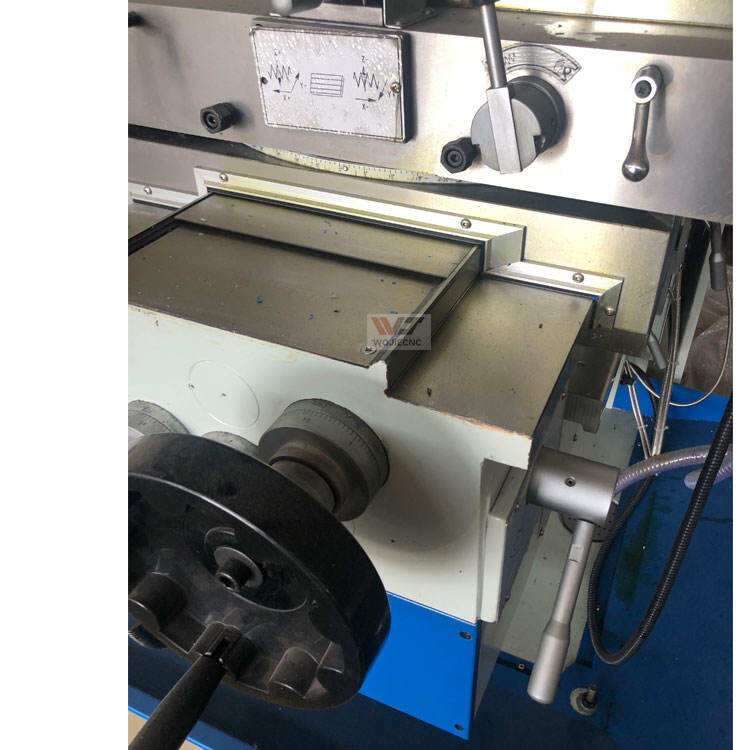

Werktafel en handmatig bedieningsgebied

Deze afbeelding richt zich op de werktafel en handbediende onderdelen :

· De grote werktafel is voorzien van T-groeven voor veilige vastklemming van het werkstuk, met een verplaatsingsbereik van 750/320/460 mm (X/Y/Z).

· Handwielen en hendels voor handbediening maken een fijne aanpassing van de tafelverplaatsing en de spindelpositie mogelijk, wat zowel ruw- als afwerkend bewerken ondersteunt.

· De beschermkap en mechanische vergrendelingen verbeteren de bedrijfsveiligheid tijdens zwaar belaste snijtaken.

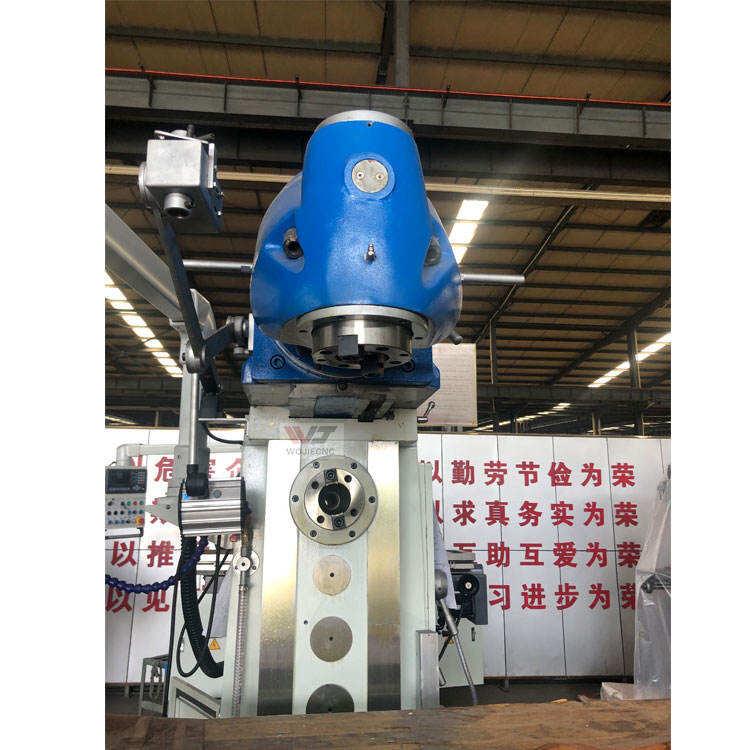

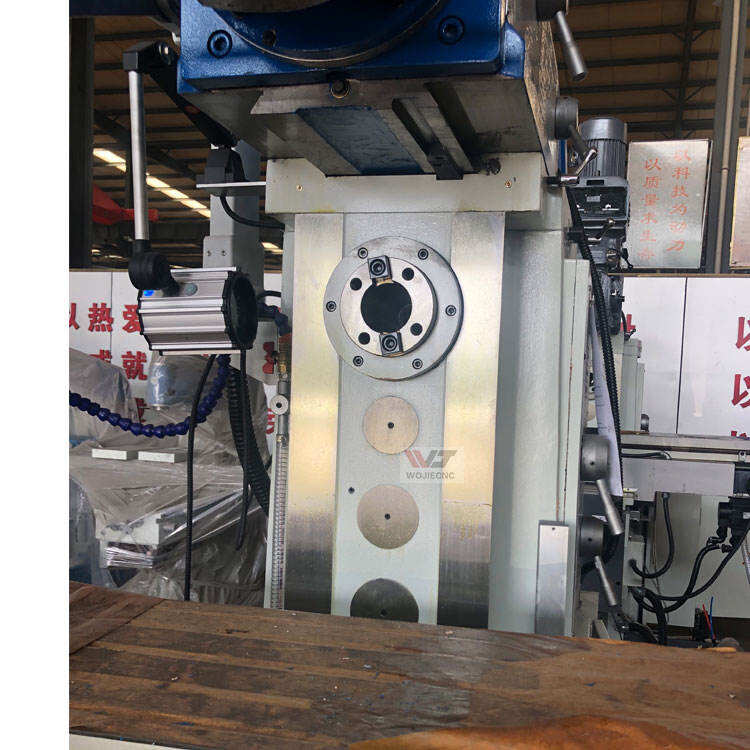

Dichtbijopname van kolom en spindelaansluiting

Dit is een dichtbijopname van de kolom en het spindelmontagegebied :

· De horizontale spindelflens (ISO50-conus) en de verticale spindelkopassemblage worden benadrukt, wat het tweefunctionele ontwerp van de machine illustreert.

· Kabelbeheer en hulpcomponenten (zoals de koelvloeistofslang en eindpositieschakelaars) zijn zichtbaar, wat de zorgvuldig ontworpen interne opbouw van de machine laat zien voor betrouwbare langdurige werking.

· De zware kolomconstructie minimaliseert trillingen, wat een stabiele prestatie waarborgt tijdens complexe bewerkingsprocessen.

Bedrijfsvoorstelling:

ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. heeft:

1. Meer dan 60.000 m² aan fabrieksoppervlak met meer dan 150 werknemers.

2. Strikte QC-controle met meer dan 24 stappen in het testproces.

3. 30+ jaar ervaring in de fabricage van CNC-machines in een fabriek.

4. 24 uur online service, op elk moment.

5. Handel met klanten in meer dan 150 landen wereldwijd.

6. Samenwerking met bekende merken, zoals SIEMENS, FANUC, SYNTEC enz.

7. Ondersteuning voor ODM en OEM.

8. Garantieperiode is 24 maanden.

Wij leveren kwaliteitsmachines, efficiëntere en zorgvuldigere after-salesdiensten aan klanten. Wij hopen oprecht om te communiceren met vrienden uit verschillende landen en tot win-win-samenwerking te komen.

FAQ:

1. Wat zijn de betalingsvoorwaarden?

A: T/T, 30% aanbetaling bij bestelling, 70% resterende betaling vóór verzending;

Onherroepelijke LC op zicht. Wanneer wij de aanbetaling ontvangen,

we beginnen met de productie. wanneer de machine klaar is, sturen we foto's naar u.

nadat we uw restbetaling hebben ontvangen, zullen we de machine naar u verzenden.

2. Wat zijn uw handelsvoorwaarden?

A : FOB, CFR en CIF allemaal acceptabel.

3. Wanneer is de levertijd?

A: Als de machine die u wilt bestellen een standaardmachine is,

kunnen wij de machine binnen 15 dagen gereedmaken.

bij speciale machines duurt het iets langer.

De verzendtijd is ongeveer 30 dagen naar Europa, Amerika. Als u uit Australië of Azië komt, is dit korter.

U kunt een bestelling plaatsen op basis van de levertijd en verzendtijd. Wij geven u daarop dienovereenkomstig antwoord.

4. Wat zijn uw handelsvoorwaarden?

A: FOB, CFR, CIF of andere voorwaarden zijn allemaal acceptabel.

5. Wat is uw minimale bestelhoeveelheid en garantie?

A: MOQ is één set, en de garantie is één jaar. Maar wij bieden levenslange service voor de machine.

6. Wat is de verpakking van de machines?

A: De standaardmachines zullen worden verpakt in houten kisten.
