WOJIE CNC-horizontaal bewerkingscentrum HMC630, CNC-horizontale freesmachine van hoge kwaliteit
- Beschrijving
- Specificaties
- Gedetailleerde Afbeeldingen
- Bedrijfsintroductie
Omschrijving:
Producttoepassing
De HMC-serie CNC horizontale bewerkingscentra zijn de ideale bewerkingscentra voor de productie van doosvormige en onregelmatige werkstukken in de auto-, scheepsbouw-, motor- en algemene fabricage-industrie. De machine is een hoogwaardig, betrouwbaar en zeer nauwkeurig product dat gekenmerkt wordt door een compacte configuratie en snelle reactiesnelheden.
Specificaties:
| Categorie | Parameters | HMC500 | HMC630 | HMC800 |
| Reizen | X-as | 800mm | 1100mm | 1300mm |
| Y-as (optilbare spindeldoos) | 650MM | 800mm | 900mm | |
| Z-as (kolom beweegt vooruit en achteruit) | 800mm | 900mm | 1100mm | |
| Afstand van spindelvoorzijde tot werktafelcentrum | 150–950 mm | 145–1045 mm | 255–1355 mm | |
| Afstand van spindelcentrum tot werktafel | 100-750 mm | 20-820 mm | 30-930 mm | |
| VOEDING | X-as snelle beweging | 24m/min | 24m/min | 20 m/min |
| Snelle beweging langs de Y-as | 20 m/min | 20 m/min | 20 m/min | |
| Snelle beweging langs de Z-as | 20 m/min | 20 m/min | 20 m/min | |
| snijvoeding | 1-10 m/min | 1-10 m/min | 1-10 m/min | |
| Drie-assige schroef (slijpniveau C3) | 4012/5012/4012 | 5012/5012/5012 | 5012/5012/5012 | |
| Lineaire rail met rollen voor drie assen | 45/45/45 | 45/45/45 | 55/55/55 | |
| Koppel van servomotor voor drie assen (nieuwere generatie) | 15/28B/28 N·m | 18/28B/28 N·m | 28/35B/35 N·m | |
| Koppel van servomotor voor drie assen (FANUC) | βiS30/30B/30 | βiS30/30B/30 | βiS40/40B/40 | |
| Draaitafel-servomotor koppel (nieuwe generatie) | 15N.M | 18N.m | 28N.M | |
| Draaitafel-servomotor koppel (FANUC) | βiS12 | βiS22 | βiS22 | |
| Werktafel | Werkbankgebied | 500×500 mm | 630×630 mm | 800×800mm |
| gewichtscapaciteit | 600kg | 1500kg | 2500kg | |
| Minimale segmentatienauwkeurigheid | Eén graad per graad/duizendste graad | eenmaal per minuut | - | |
| T-spoor | 5×18×100 mm | 5×18×125 mm | 5×22×160 mm | |
| Spil | Standaardconfiguratie | Riemtype BT40-150 | Riemtype BT40-150 | Riemtype BT40-150 |
| Rotatiesnelheid | 8000 toeren per minuut | 8000 toeren per minuut | 8000 toeren per minuut | |
| Spindel conusgat | BT40 | BT40 | BT40 | |
| Vermogen hoofdmotor (nieuwe generatie) | 11 kW | 15kW | 23KW | |
| Vermogen hoofdmotor (FANUC) | βil12/10000 | βil15/8000 | βilP30/6000 | |
| Precies | Positioneernauwkeurigheid (JIS-norm) | ±0,005/300mm | ±0,005/300mm | ±0,005/300mm |
| Herhaalde positioneernauwkeurigheid (JIS-norm) | ±0,004 mm | ±0,004 mm | ± 0,005 mm | |
| Ander | gewicht | 9000kg | 11000kg | 14500kg |
| Algemene afmetingen (inclusief pedalen) | 3340×4480×2700 mm | 3600×4680×2800 mm | 4400×5400×3500 mm |
Standaard configuratie:
Besturingssysteem: GSK
Spindelconus: Taiwan BT40
Soort geleidingsrail: lineaire geleidingsrail (Taiwan HIWIN)
Elektrische componenten (Schneider)
Gereedschapsmagazijn: 24T
Taiwanse spindel 8000 rpm
Hoofdmotorvermogen 15 kW
4 schroeftransporteurs, 1 kettingtransporteur
Tafeldraaiing in stappen van 0,001 graden Selecteer de configuratie: Besturingssysteem: Fanuc/Mitsubishi/SIEMENS
Spindelconus: TAIWAN BT50
Gedetailleerde afbeeldingen:
 |
|
|

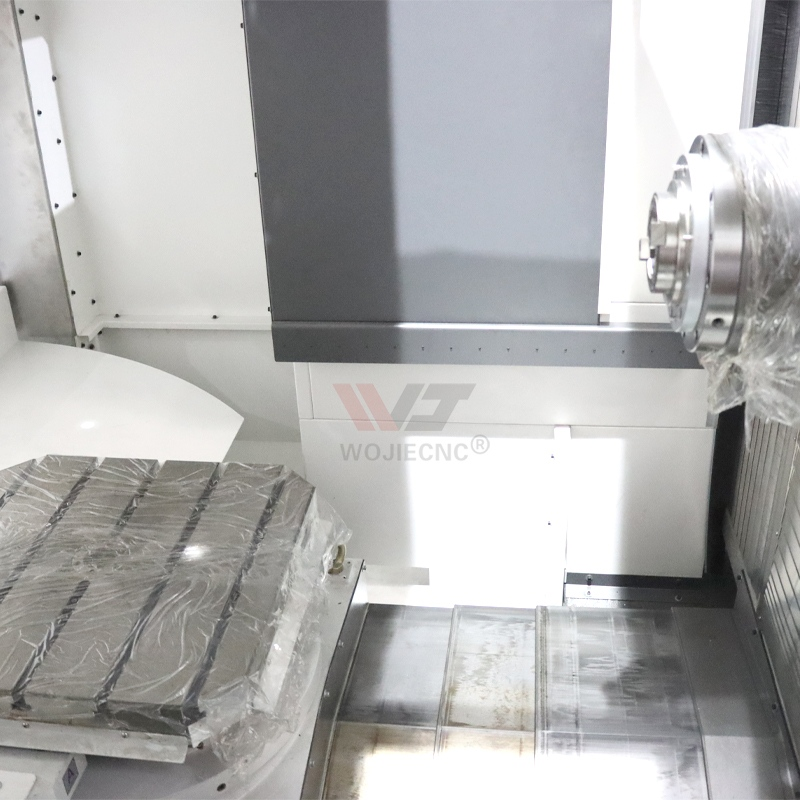

Horizontaal bewerkingswerkgebied
Het stijve, nauwkeurig gebouwde werkgebied (spindel + tafel) biedt hoge stabiliteit en nauwkeurigheid voor zware horizontale bewerkingsopdrachten.
|

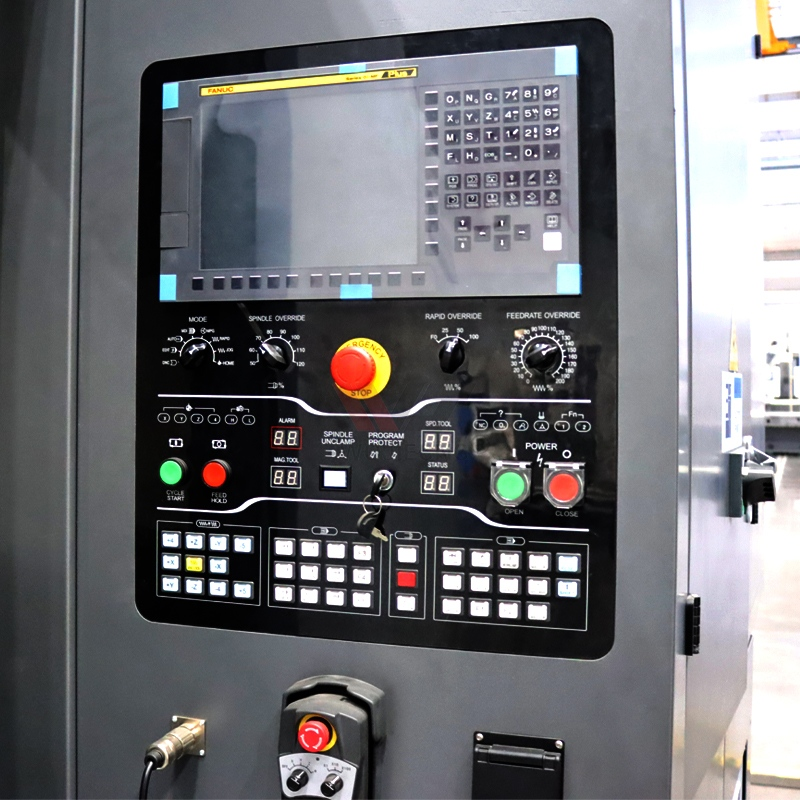

FANUC-bedieningspaneel
Het geavanceerde FANUC-besturingssysteem biedt intuïtieve bediening, nauwkeurige instellingen en een duidelijke interface, waardoor efficiënt programmeren en stabiele bewerkingsbesturing mogelijk zijn.
|
|
|
 |
|

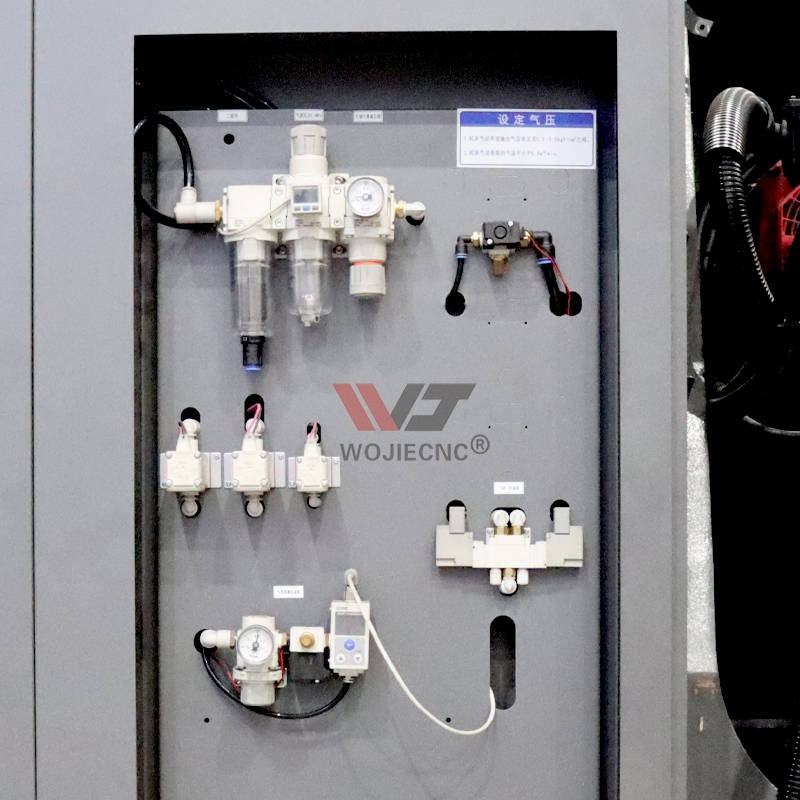

Pneumatische besturingseenheid
Deze geïntegreerde pneumatische unit filtert, regelt en bewaakt de luchtvoorziening nauwkeurig, waardoor een stabiele en betrouwbare werking van de pneumatische systemen van de machine wordt gewaarborgd.
|

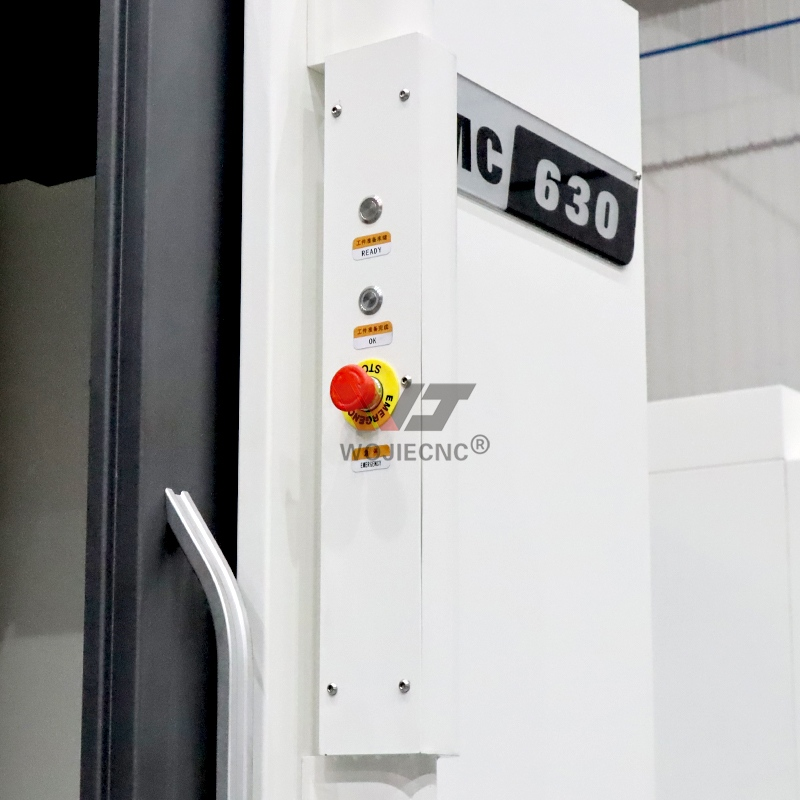

Veiligheidsbedieningspaneel
Het zijdelingse veiligheidspaneel bevat een noodstopknop en statusindicatoren, waardoor snel kan worden gereageerd op noodsituaties en de status van de machine duidelijk kan worden bewaakt.
|
 |
|
|
T-groefwerktabel
De hoogprecieze T-groefwerktabel biedt sterke klemming en stabiele werkstukfixatie, geschikt voor een brede reeks zware freesbewerkingen.
|

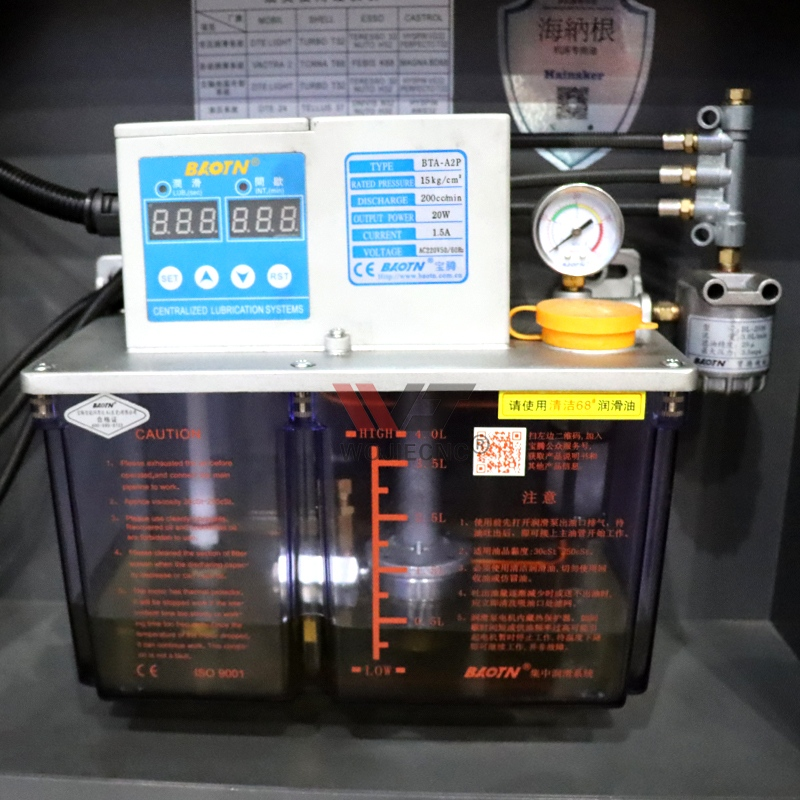

Gecentraliseerd smeringsysteem
Het automatische smeringssysteem levert een nauwkeurige olievoorziening aan essentiële onderdelen, waardoor slijtage wordt verminderd, de levensduur van de machine wordt verlengd en de bewerkingsnauwkeurigheid wordt behouden.
|
|
|
 |
|

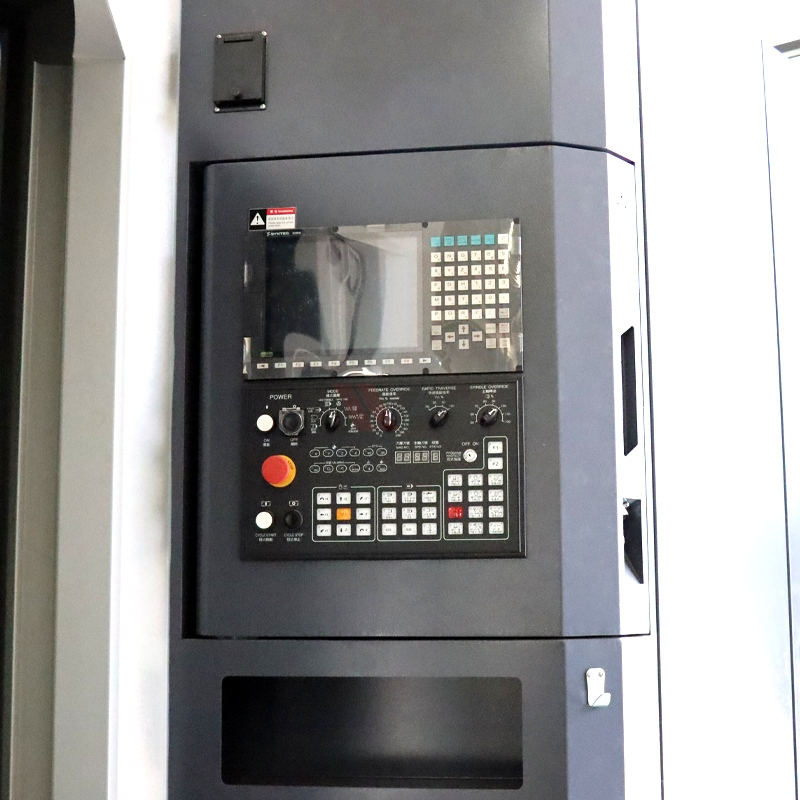

MITSUBISHI-bedieningspaneel
Het betrouwbare Mitsubishi-besturingssysteem waarborgt een vlotte werking, met gebruiksvriendelijke bedieningselementen en hoge stabiliteit voor consistente bewerkingsprestaties.
|

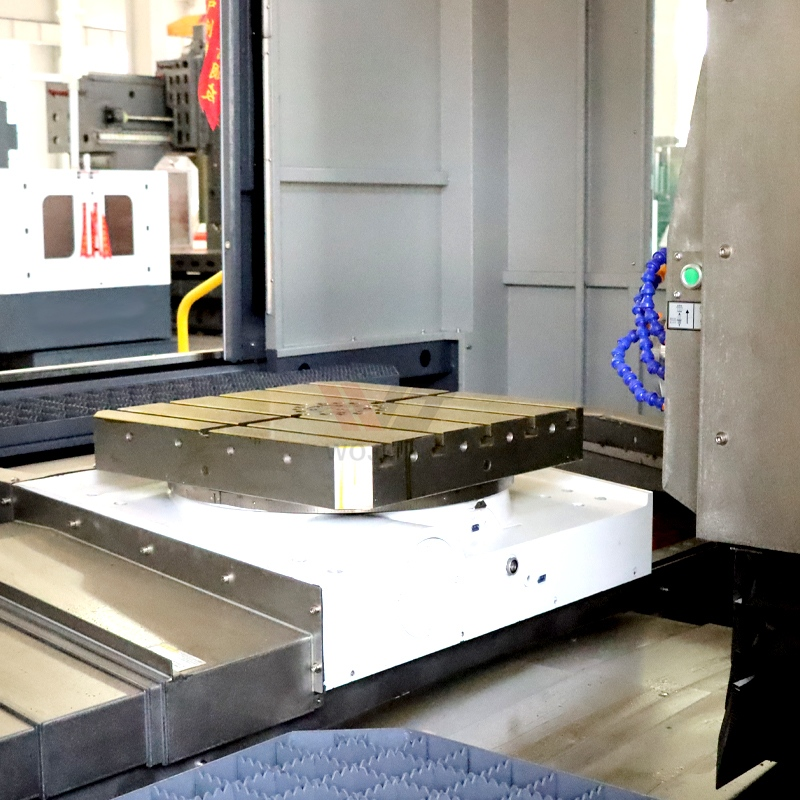

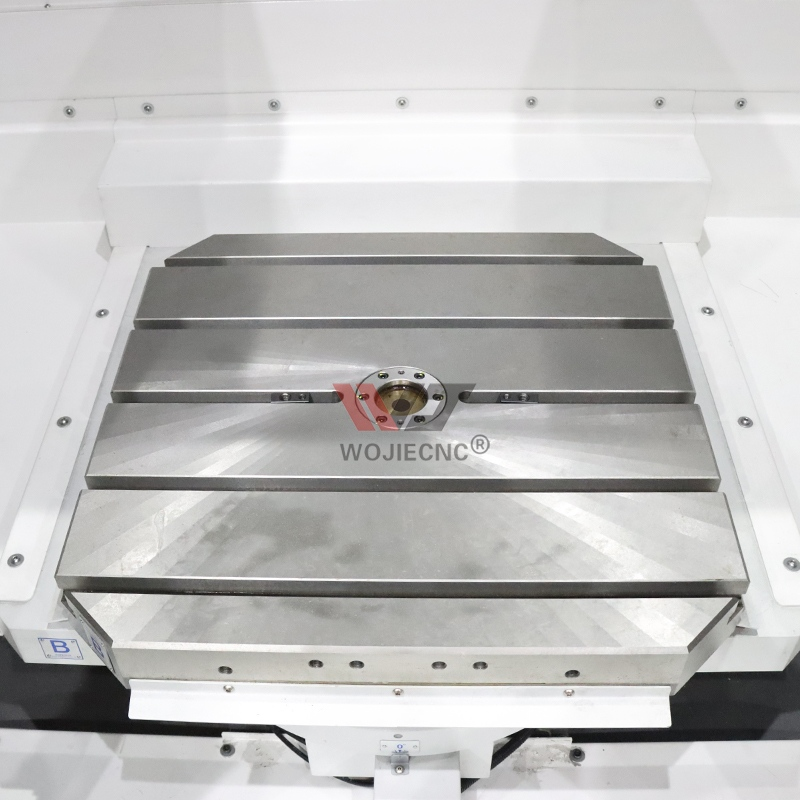

Draaitafel
De zwaar belaste draaitafel biedt nauwkeurige positionering en flexibele werkstukoriëntatie, ideaal voor meervlaksbewerking in één opspanning.
|
Bedrijfsvoorstelling:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. heeft:
1. Meer dan 60.000 m² aan fabrieksoppervlak met meer dan 150 werknemers.
2. Strikte QC-controle met meer dan 24 stappen in het testproces.
3. 30+ jaar ervaring in de fabricage van CNC-machines in een fabriek.
4. 24 uur online service, op elk moment.
5. Handel met klanten in meer dan 150 landen wereldwijd.
6. Samenwerking met bekende merken, zoals SIEMENS, FANUC, SYNTEC enz.
7. Ondersteuning voor ODM en OEM.
8. Garantieperiode is 24 maanden.
Wij leveren kwaliteitsmachines, efficiëntere en zorgvuldigere after-salesdiensten aan klanten. Wij hopen oprecht om te communiceren met vrienden uit verschillende landen en tot win-win-samenwerking te komen.
FAQ:
1. Wat zijn de betalingsvoorwaarden?
A: T/T, 30% aanbetaling bij bestelling, 70% resterende betaling vóór verzending;
Onherroepelijke LC op zicht. Wanneer wij de aanbetaling ontvangen,
we beginnen met de productie. wanneer de machine klaar is, sturen we foto's naar u.
nadat we uw restbetaling hebben ontvangen, zullen we de machine naar u verzenden.
2. Wat zijn uw handelsvoorwaarden?
A : FOB, CFR en CIF allemaal acceptabel.
3. Wanneer is de levertijd?
A: Als de machine die u wilt bestellen een standaardmachine is,
kunnen wij de machine binnen 15 dagen gereedmaken.
bij speciale machines duurt het iets langer.
De verzendtijd is ongeveer 30 dagen naar Europa, Amerika. Als u uit Australië of Azië komt, is dit korter.
U kunt een bestelling plaatsen op basis van de levertijd en verzendtijd. Wij geven u daarop dienovereenkomstig antwoord.
4. Wat zijn uw handelsvoorwaarden?
A: FOB, CFR, CIF of andere voorwaarden zijn allemaal acceptabel.
5. Wat is uw minimale bestelhoeveelheid en garantie?
A: MOQ is één set, en de garantie is één jaar. Maar wij bieden levenslange service voor de machine.
6. Wat is de verpakking van de machines?
A: De standaardmachines zullen worden verpakt in houten kisten.
