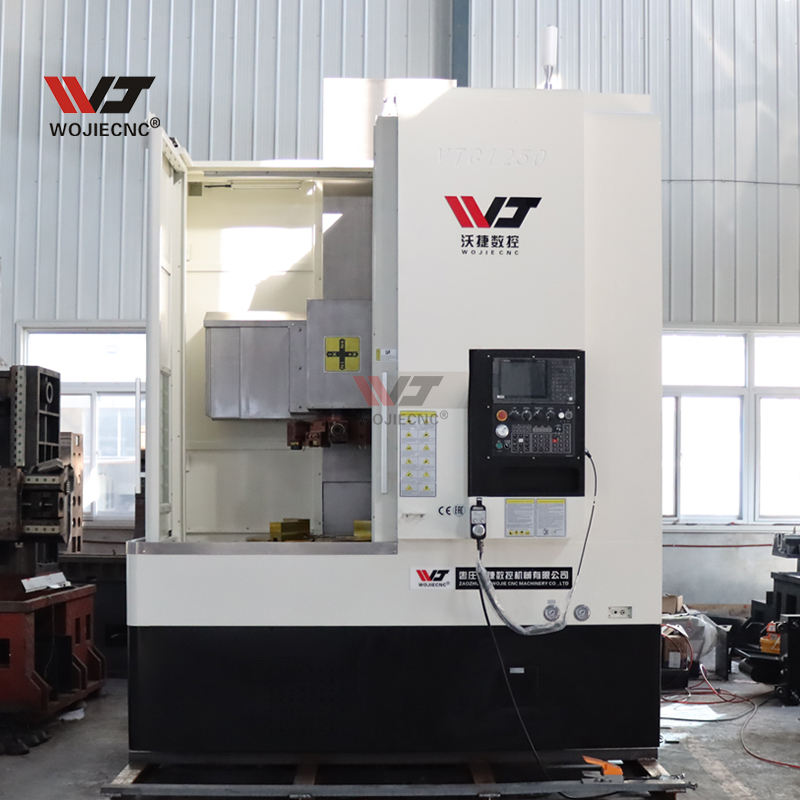

تراش عمودی سی‌ان‌سی ارزان VTC1250، ترکیبی از تراش سی‌ان‌سی و فرزکاری سی‌ان‌سی، دستگاه تراش چرخشی فلزات سی‌ان‌سی

توضیحات:

ویژگی	ارزش
نوع	عمودی
حداکثر طول قطعه کار (میلی متر)	950
دقت موقعیت یابی (میلی متر)	±0.001
تکرارپذیری (x/y/z) (mm)	±0.002
تعداد محورها	2
سیستم کنترل CNC	GSK
نه از دوک ها	تک
ایستگاه های پست ابزار	8
ظرفیت ماشینکاری	سنگین کار
ولتاژ	۳۸۰ ولت، ۲۲۰ ولت
گارانتی	۱ سال

کاربرد محصول

این ابزار ماشین‌کاری از ساختار راهنمای عمودی تک ستونی استفاده می‌کند. ستون، پایه و صندلی لغزنده همگی از چدن خاکستری درجه بالا ساخته شده‌اند که با فرآیند ریخته‌گری شن رزینی ساخته شده و سپس تحت عملیات پیرسازی قرار گرفته‌اند. سطح راهنمای هماهنگ‌شده از راهنمای خطی غلطکی ۵۵ استفاده می‌کند که ظرفیت باربری بالا و پایداری دقیق خوبی دارد.

محور اصلی ابزار ماشین‌کاری توسط یک موتور سروو با گشتاور گسترده به حرکت درمی‌آید. محورهای X و Z از جفت‌های پیچ گلوله‌ای دقیق داخلی و پیچ‌های گلوله‌ای اختصاصی استفاده می‌کنند. محورهای X و Z مجهز به دستگاه‌های پیشرفته روان‌کاری خودکار متمرکز هستند که روان‌کاری خودکار زمان‌بندی‌شده و متناوبی را فراهم می‌کنند و عملکرد پایدار و قابل اعتماد را تضمین می‌نمایند.

مشخصات:

مشخصات	واحد ها	VTC1250
حداکثر قطر نوسان	میلی‌متر	1250
حداکثر قطر چرخال	میلی‌متر	1000/1250
پیکربندی یاتاقان‌های محور اصلی	-	A2-11
نوزه چرخان	-	میخ شکل فشاری
بار وارد بر محور اصلی	کیلوگرم	1500
محدوده سرعت چرخان	rPM	50-500
حداکثر گشتاور محور اصلی	Nm	1050
قطر گیره محور اصلی	میلی‌متر	۱۰۰۰ (هیدرولیک)
حداکثر حرکت افقی نگهدارنده ابزار	میلی‌متر	800
حداکثر حرکت عمودی نگهدارنده ابزار	میلی‌متر	-50~700
فاصله بین نگهدارنده ابزار و سطح گیره	میلی‌متر	150-950
جابجایی سریع محور X	mm/min	15000
جابجایی سریع محور Z	mm/min	12000
سرعت تغذیه بریدن	mm/min	0.1-5000
توان موتور محور X	کیلووات	2.8
گشتاور موتور محور X	Nm	18
توان موتور محور Z	کیلووات	3.5
گشتاور موتور محور Z	Nm	22
برج ابزار/پست ابزار	-	برجه هیدرولیکی
اندازه ابزار	میلی‌متر	40*40
توان موتور اصلی	کیلووات	22/30
دقت موقعیت‌یابی	میلی‌متر	±0.01
دقت تکراری موقعیت‌گذاری	میلی‌متر	±0.0075
وزن ماشین	کیلوگرم	11500
ابعاد کلی	میلی‌متر	306030103500

لوازم جانبی استاندارد:

سیستم کنترل GSK

محدوده سرعت مهره‌گرد: ۵۰ تا ۱۵۰۰ دور در دقیقه چنگال هیدرولیکی با قطر ۳۰۵ میلی‌متر و ایستگاه ابزار الکتریکی ۴ جایگاهی

لوازم جانبی اختیاری:

سیستم‌های زیمنس، فانوک، میتسوبیشی و سینتک

برج ابزار الکتریکی ۶/۸ جایگاهی

نوار نقاله تراش‌کاری خودکار

تصاویر جزئی:

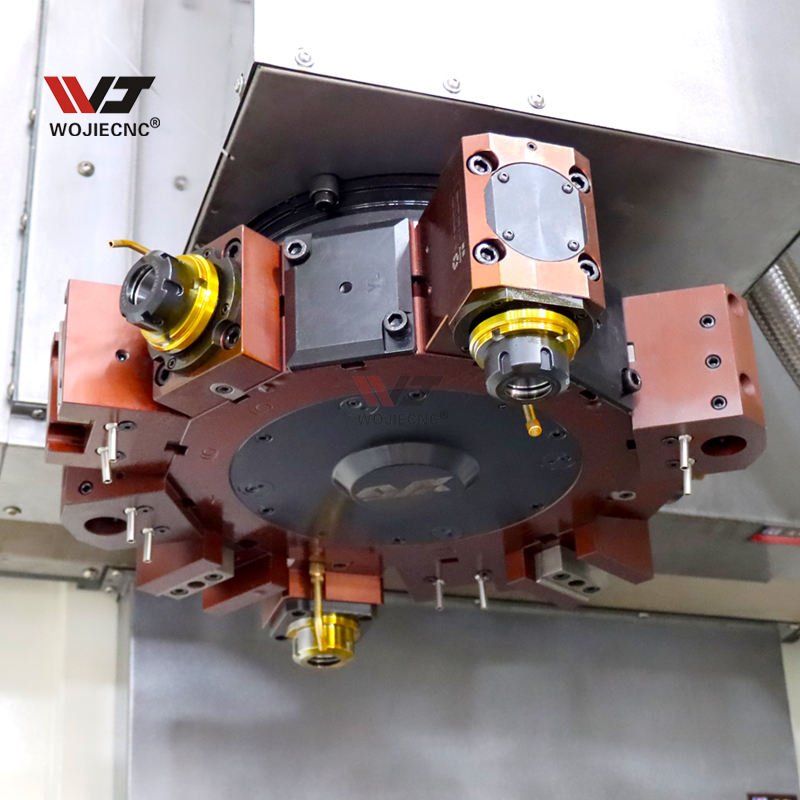

برج ابزار پرداخت و رند کاری با دقت بالا این برج ابزار CNC قدرتمند ماشین تراش عمودی VTC1250 است که برای برش سنگین و ماشین‌کاری چندفرآیندی طراحی شده است. این سیستم ترکیبی از عملیات رندکاری و فرزکاری را ارائه می‌دهد و امکان ماشین‌کاری یکپارچه قطعات پیچیده را با صلبیت و پایداری بالا فراهم می‌سازد و دقت ابعادی فوق‌العاده‌ای را برای قطعات با قطر بزرگ تضمین می‌کند.	سیستم کنترل ایمنی و عملیاتی دسته‌های درب ایمنی دوگانه با قفل اینترلاک، ایمنی اپراتور را در حین ماشین‌کاری تضمین می‌کنند. ساختار محافظ کاملاً بسته، جلوی نفوذ مایع خنک‌کننده و پاشیدن براده‌ها را گرفته و محیطی تمیز و ایمن برای کار ایجاد می‌کند و همچنین استانداردهای بین‌المللی ایمنی تجهیزات صنعتی را رعایت می‌نماید.

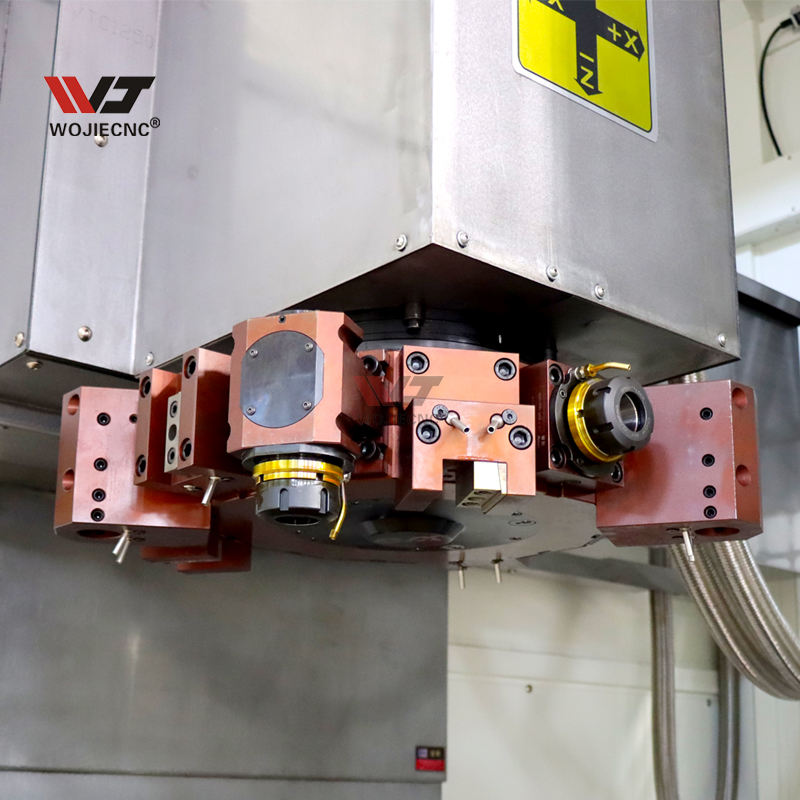

برج ابزار چندایستگاهی برای ماشینکاری کارآمد این دستگاه VTC1250 مجهز به برج ابزار هیدرولیکی چندایستگاهی با سرعت بالا است و امکان تعویض سریع ابزار (≤ ۱٫۵ ثانیه) را فراهم می‌کند تا زمان کمکی ماشینکاری به‌طور چشمگیری کاهش یابد. طراحی ماژولار آن با انواع ابزارهای سفارشی سازگان دارد و برای تولید انبوه و پردازش قطعات پیچیده بسیار مناسب است.	میز چرخان با ظرفیت بالا میز چرخان عمودی سنگین‌وزن دستگاه VTC1250 دارای حداکثر قطر پردازش ۱۲۵۰ میلی‌متر است و ساختار تحمل‌بار بالای آن امکان نگهداری قطعات کار تا چند تن را فراهم می‌کند. طرح شیار T امکان بستن انعطاف‌پذیر قطعات کار بزرگ و سنگین مختلف (مانند فلنج‌ها، هاب‌های چرخ و بدنه‌های شیرها) را فراهم می‌سازد و برای عملیات تراش سنگین ایده‌آل است.

معرفی شرکت:

شرکت ZAOZHUANG WOJIE ماشین‌آلات CNC، محدود شده دارد:
1. بیش از 60,000 مترمربع فضا در کارخانه با بیش از 150 کارگر.
2. کنترل کیفیت دقیق با بیش از 24 مرحله فرآیند آزمایش.
3. کارخانه با بیش از 30 سال تجربه در تولید دستگاه‌های CNC.
4. خدمات آنلاین 24 ساعته در هر زمان.
5. معامله با مشتریان در بیش از 150 کشور در سراسر جهان.
6. همکاری با برندهای معتبر مانند SIEMENS، FANUC، SYNTEC و غیره.
7. پشتیبانی از خدمات ODM و OEM.
8. مدت زمان گارانتی 24 ماه است.

ما دستگاه‌هایی با کیفیت بهتر و خدمات پس از فروشی کارآمد‌تر و مراقبت‌شده‌تر به مشتریان ارائه می‌دهیم. امیدواریم صمیمانه با دوستانی از کشورهای مختلف در ارتباط باشیم و به همکاری دو طرفه سودآور برسیم.
