Περιγραφή:
Εφαρμογή προϊόντος
Αυτή η σειρά χρησιμοποιεί ευρύ οδηγό ράγα, προσδίδοντας στο μηχάνημα εξαιρετική αντοχή στη φθορά. Κατασκευάζεται από ρητίνη-άμμο που έχει υποστεί ηλεκτρική καμίνα για τήξη, προσδίδοντας έτσι υψηλή ακαμψία στο μηχάνημα. Η χρήση κοχλιών κύλισης με εδράνωση σε και τα δύο άκρα εξασφαλίζει σταθερή ακρίβεια στο μηχάνημα.
Προδιαγραφές:
|
Αντικείμενο |
XK7125 |
|
Διαστάσεις τραπεζιού εργασίας (μήκος × πλάτος) |
1000 mm × 250 mm |
|
Τ-αυλάκι (πλάτος × ποσότητα × αποστάσεις) |
16 mm × 3 × 60 mm |
|
Μέγιστο βάρος φόρτισης στον τραπέζιο εργασίας |
60χιλιοστά |
|
Κίνηση άξονα X |
500mm |
|
Κίνηση άξονα Y |
320mm |
|
Κίνηση άξονα Z |
450mm |
|
Απόσταση μεταξύ του μύλου και της πίνακα |
105–500 mm |
|
Απόσταση μεταξύ του κέντρου του άξονα και της κολόνας |
297mm |
|
Κωνικό σπindle |
BT40 |
|
Μέγιστη ταχύτητα σπίντελ |
4500r/min |
|
Ικανότητα κινητήρα άξονα |
3.7kw |
|
Ταχύτητα γρήγορης προώθησης: άξονες X, Y, Z |
6M/ΛΕΠΤΟ |
|
Ταχύτητα υφέμβολης |
0-2000mm/λεπτό |
|
Ελάχιστη μονάδα ρύθμισης |
0,001 χλστ |
|
Μέγιστο μέγεθος εργαλείου |
φ60 × 175 mm |
|
Τρόπος χαλάρωσης και σύσφιξης του εργαλείου |
Σύσφιξη με δισκοελατήριο. Χαλάρωση χειροκίνητα. Σύσφιξη με δισκοελατήριο. Χαλάρωση πνευματικά |
|
Μέγιστο φορτίο εργαλείου |
3.5KG |
|
Καθαρό βάρος (συμπεριλαμβανομένης της βάσης μηχανήματος) |
900kg |
|
Διαστάσεις συσκευασίας (Μ x Π x Υ) |
1220×1380×1650 mm |
Βασική διαμόρφωση εργαλειομηχανής:
1. Σύστημα CNC Siemens
2. Κινητήρας άξονα:
3,7 kW (Servo)
3. Άξονας: Μονάδα άξονα BT30 (ταϊβανέζικης μάρκας)
4. Αερόσυστημα ασφάλισης εργαλείου
5. Κοχλίας κίνησης: Taiwan TBI
6. Κουζινέτα: HBB
7. Ηλεκτρονικά εξαρτήματα: Siemens
8. Απλό προστατευτικό κάλυμμα
Λεπτομερείς εικόνες:
 |
|
|

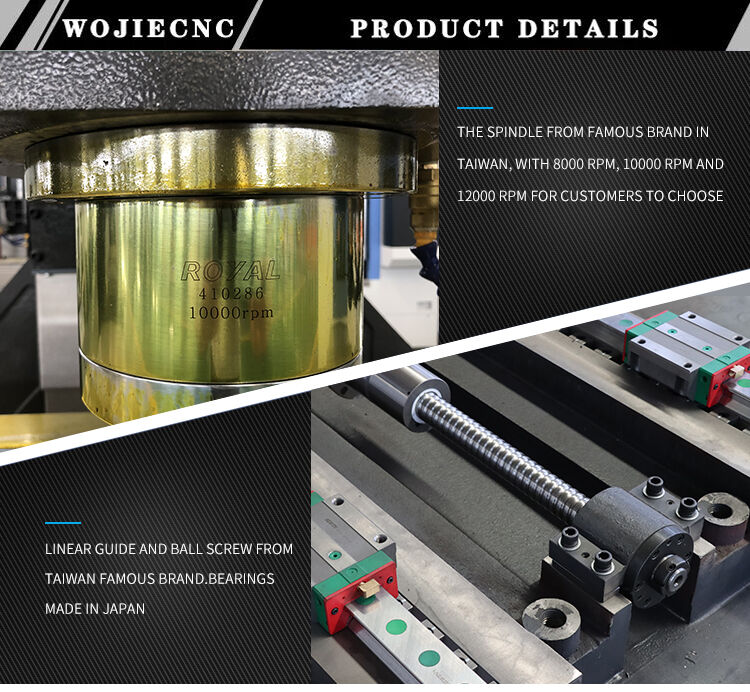

ΤΑΙΒΑΝΙΑΝΙΚΗ ΠΡΕΣΙΚΗΣΗ ΣΠΙΝΔΛΗ
1. Κωνικότητα άξονα BT40.
2. Ταχύτητα άξονα 8000 σ.α.λ., δυνατότητα αλλαγής σε 10000/12000 σ.α.λ.
3. Άξονας TAIWAN που έχει υποβληθεί σε δοκιμή δυναμικής ισορροπίας σύμφωνα με το πρότυπο ISO.
|

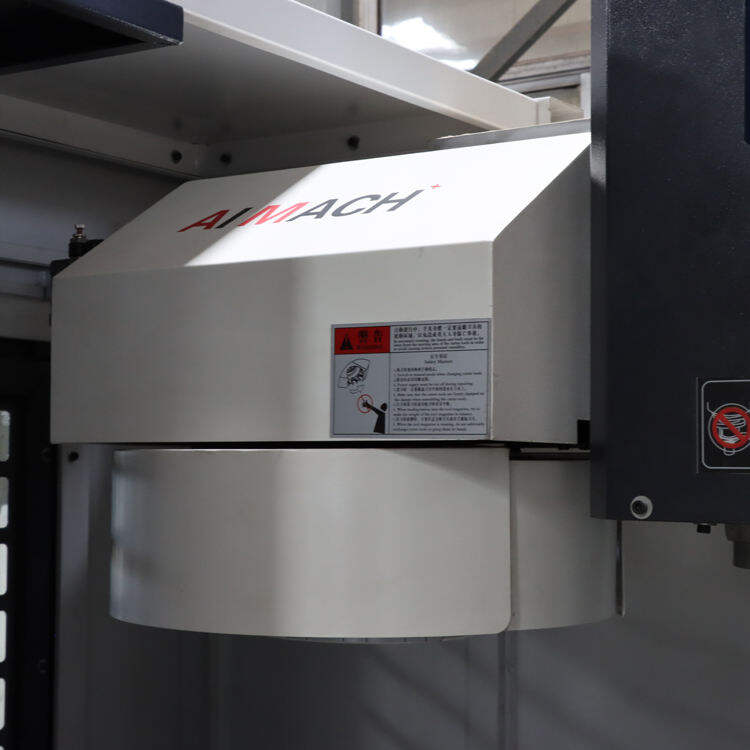

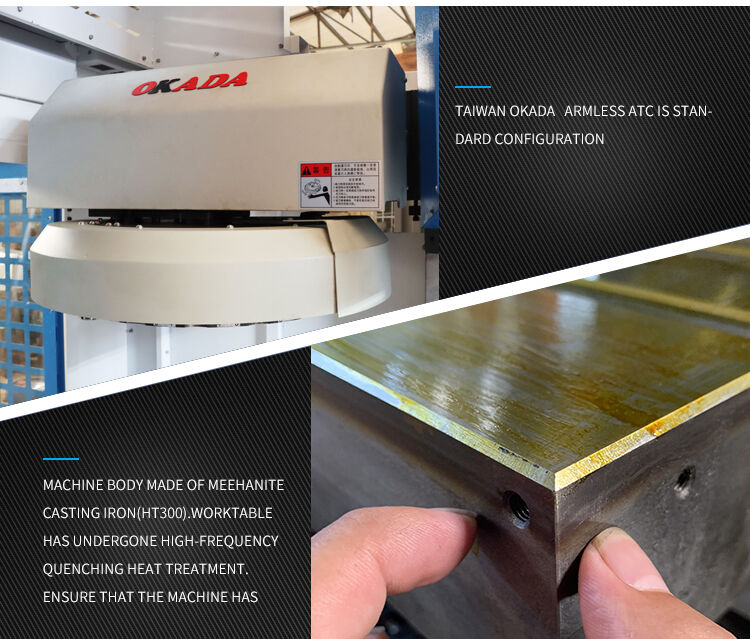

Ταϊβανικό Περιοδικό Εργαλείων
1. Τυποποιημένος φορέας εργαλείων Hat με 12 εργαλεία, χρόνος αλλαγής εργαλείου 4,5 δευτερόλεπτα.
2. Μάρκα: OKADA.
|
|
|
 |
|
ΑΚΡΙΒΕΙΑΣ ΓΡΑΜΜΙΚΕΣ ΡΑΓΕΣ TAIWAN
1. Ταϊβάν, γραμμικές οδηγοί ρολλών υψηλής ταχύτητας, η ακρίβεια εντοπισμού μπορεί να φτάσει στην τάξη των μm.
2. Εμπορική μάρκα: HIWIN ή PMI.
|
ΚΟΧΛΙΑΣ ΟΔΗΓΟΥ ΚΑΙ ΣΥΖΕΥΞΗ
1. Ταιβανέζικος ακριβής κοχλίας οδηγού.
2. Το ρουλεμάν του κοχλία οδηγού χρησιμοποιεί FAG, η σύζευξη R+W είναι άμεσα συνδεδεμένη.
|
 |
|
|

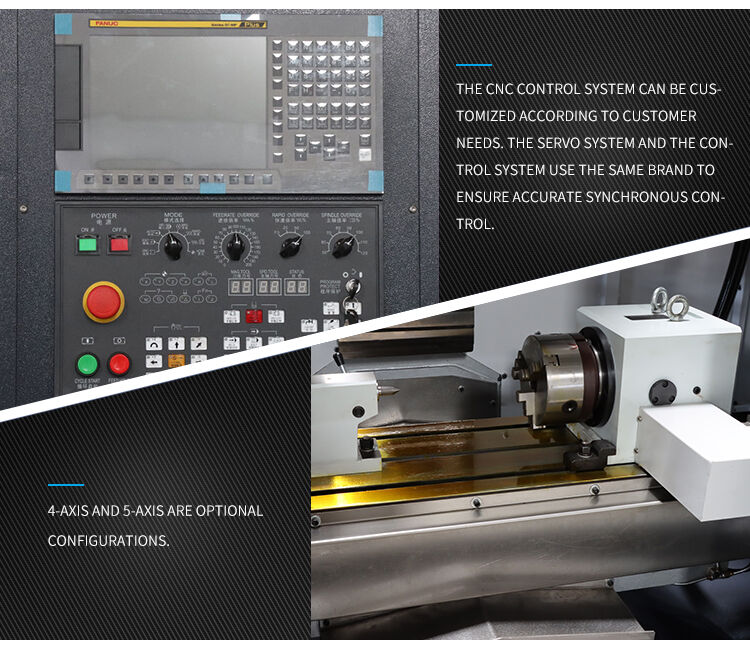

Σύστημα Ελέγχου
Προεπιλογή: Έλεγχος GSK / KND.
Προαιρετικό: Siemens, FANUC, Syntec κ.λπ.
|
ΗΛΕΚΤΡΙΚΑ ΕΞΑΡΤΗΜΑΤΑ DELIXI
1. Με ασφαλή ηλεκτρικά εξαρτήματα.
2. Προαιρετικό: Εμπορική σήμα SCHNEIDER
|
 |
 |
|
Σύστημα Λιποψυχής
Συσκευή αυτόματου λιπαντήρα.
|
ΠΝΕΥΜΑΤΙΚΑ ΤΑΜΠΑ
Προτύπως με Πνευματικά Εξαρτήματα AirTAC.
|

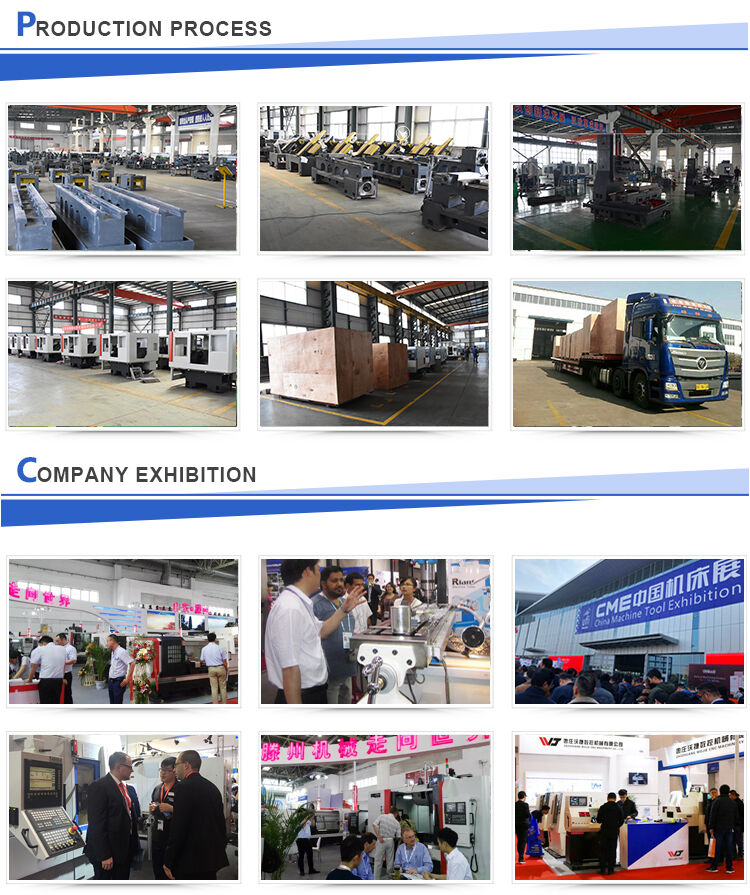

Εισαγωγή της εταιρείας:
Η ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. διαθέτει:
1. Περισσότερα από 60.000m² εργοστάσιο με περισσότερους από 150 εργάτες.
2. Αυστηρός έλεγχος ποιότητας με περισσότερες από 24 διαδικασίες δοκιμών.
3. Εργοστάσιο με 30+ χρόνια εμπειρίας στην κατασκευή CNC μηχανημάτων.
4. Υπηρεσία 24 ώρες online ανά πάσα στιγμή.
5. Εμπορία με πελάτες σε περισσότερες από 150 χώρες σε όλο τον κόσμο.
6. Συνεργασία με γνωστά εμπορικά σήματα, όπως SIEMENS, FANUC, SYNTEC κ.λπ.
7. Υποστήριξη ODM OEM.
8. Η διάρκεια εγγύησης είναι 24 μήνες.
Παρέχουμε μηχανήματα καλύτερης ποιότητας, πιο αποδοτικές και προσεκτικές υπηρεσίες μετά την πώληση στους πελάτες. Ελπίζουμε ειλικρινά να επικοινωνήσουμε με φίλους από διάφορες χώρες και να επιτύχουμε συνεργασία αμοιβαίου οφέλους.
Συχνές Ερωτήσεις:
1. Ποιοι είναι οι όροι πληρωμής;
Α: T/T, 30% αρχική πληρωμή κατά την παραγγελία, 70% υπόλοιπο πριν την αποστολή·
Άμεσα εκπρόσωπτο Αναλλοίωτο Γραμμάτιο Εγγύησης. Μόλις λάβουμε την προκαταβολή,
θα ξεκινήσουμε την παραγωγή. Όταν η μηχανή είναι έτοιμη, θα σας στείλουμε φωτογραφίες.
μετά τη λήψη της υπολειπόμενης πληρωμής, θα σας αποστείλουμε τη μηχανή.
2. Ποιοι είναι οι όροι εμπορίου;
A : FOB, CFR και CIF όλοι αποδεκτοί.
3. Πότε είναι ο χρόνος παράδοσης;
Α: Αν η μηχανή που θα παραγγείλετε είναι τυποποιημένη μηχανή,
μπορούμε να την ετοιμάσουμε εντός 15 ημερών.
αν πρόκειται για ειδικές μηχανές, θα χρειαστεί περισσότερος χρόνος.
Ο χρόνος ναυλώσεως είναι περίπου 30 ημέρες προς την Ευρώπη, την Αμερική. Αν είστε από την Αυστραλία ή την Ασία, θα είναι μικρότερος.
Μπορείτε να κάνετε παραγγελία βάσει του χρόνου παράδοσης και του χρόνου ναυλώσεως. Θα σας δώσουμε την κατάλληλη απάντηση.
4. Ποιους είναι οι εμπορικοί σας όροι;
Α: Όροι FOB, CFR, CIF ή άλλοι είναι αποδεκτοί.
5. Ποια είναι η ελάχιστη ποσότητα παραγγελίας και η εγγύηση;
Α: Η ελάχιστη ποσότητα παραγγελίας (MOQ) είναι ένα σετ και η εγγύηση είναι ένας χρόνος. Ωστόσο, θα παρέχουμε υπηρεσία για όλο το χρονικό διάστημα χρήσης της μηχανής.
6. Ποια είναι η συσκευασία των μηχανών;
Α: Οι μηχανές θα συσκευάζονται τυπικά σε ξύλινες παλέτες από κόντρα πλακέ.
