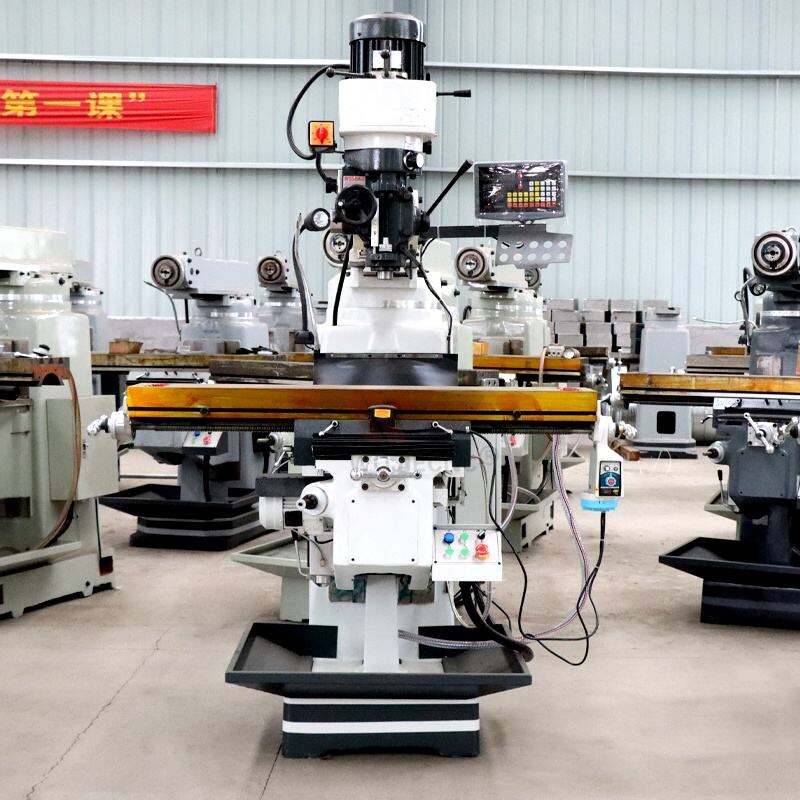

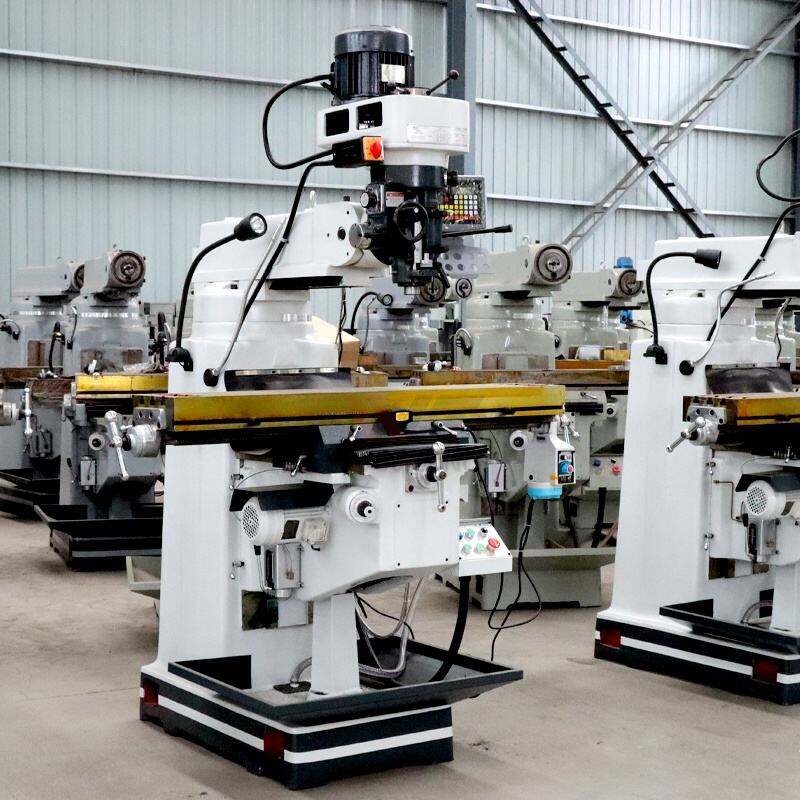

Φρεζομηχανή Υψηλής Απόδοσης X6325, Κατακόρυφη Φρεζομηχανή Πύργου με Άξονα NT40 ISO40
|
Αντικείμενο |
Προδιαγραφή |
|
Τύπος |
Κάθετος |
|
Ικανότητα μηχανικής κατεργασίας |
Ελαφρώς Επιβαρυμένο Έργο |
|
Διαδρομή τραπεζιού (x) (mm) |
800 |
|
Διαδρομή πίνακα (y) (mm) |
300 |
|
Διαδρομή πίνακα (z) (mm) |
420 |
|
Κωνικό σπindle |
ISO40 |
|
Έκταση ταχύτητας αξόνα (γ.δ.ψ) |
65 – 5440 σ.α.λ. |
|
Βάρος (kg) |
1500 |
|
Εγγύηση |
1 έτος |
|
Μέγιστο Φορτίο Τραπεζιού (kg) |
200 |
|
Τόπος Προέλευσης |
Σαντόνγκ, Κίνα |
- Περιγραφή
- Προδιαγραφές
- Λεπτομερείς Εικόνες
- Εισαγωγή της Εταιρείας
Περιγραφή:
Εφαρμογή προϊόντος
Η φρέζα είναι ένα είδος καθολικής ελαφριάς μηχανής κοπής μετάλλων, με δύο λειτουργίες: κάθετης και οριζόντιας φρέζας. Χρησιμοποιείται για τη φρέζαρση επιπέδων, κεκλιμένων επιπέδων, αυλακιών, οδοντωτών κοχλιών (splines) κ.λπ. μεσαίων και μικρών εξαρτημάτων. Χρησιμοποιείται ευρέως στη μηχανική κατεργασία, την κατασκευή καλουπιών, τον εξοπλισμό, τα όργανα μέτρησης και άλλες βιομηχανίες.
Κύριες τεχνικές προδιαγραφές προϊόντος:
|
Προδιαγραφές |
Λεπτομέρειες Προδιαγραφών |
|
Μέγεθος τραπεζιού |
1370×305 mm |
|
Διαμήκης διαδρομή (X) |
780 mm |
|
Εγκάρσια διαδρομή (Y) |
400 μμ |
|
Κάθετη διαδρομή (Z) |
415 mm |
|
Αριθμός και διαστάσεις εγκοπής Τ-σχήματος |
3×16 mm |
|
Διαδρομή του μοχλού (ram) |
470 mm |
|
Απόσταση από τη μύτη του άξονα στην επιφάνεια του τραπεζιού |
0–405 mm |
|
Κώνος τρύπας ατράκτου |
Τυποποιημένο: R8 |
|
Μετακίνηση σπινθήρα |
127 mm |
|
Ταχύτητα σπindle |
Πρότυπο: 16 βήματα Βαθμίδα μετάδοσης (50 Hz): 65–4500 σ.α.λ. |
|
Αυτόματη πρόωση του άξονα |
Τρεις βαθμίδες: 0,04/0,08/0,15 mm/περιστροφή |
|
Διαδρομή τηλεσκοπικού |
470 mm |
|
Μοτέρλα ανάπτυξης |
2.2 kW |
|
Περιστρεφόμενη κεφαλή |
90° |
|
Κλίση κεφαλής |
45° |
|
Διαστάσεις συσκευασίας |
1750 × 1600 × 2260 mm |
|
Βάρος Μεταφοράς / Καθαρό Βάρος |
1200 / 1100 kg |
Τυπικά εξαρτήματα:
Πλαστική προστασία από σπινθηρισμό
Βάρος σύρσης
Πλάκα Συλλογής Λαδιού
Εργαλεία & Κουτί Εργαλείων
Υποβιβαστικό Σωλήνα
φωτιστικό εργασίας
σύστημα ψύξης
Προαιρετικά αξεσουάρ:
Τροφοδοσία Ισχύος
ψηφιακή ένδειξη 3 αξόνων
Μηχανική σφιγκτήρα
Συσκευή Φρεζαρίσματος
Μεταβλητή κεφαλή φρεζών
Αεροκίνητος άξονας
Διαιρετικό κεφάλι
Λεπτομερείς εικόνες:
 |
 |
|

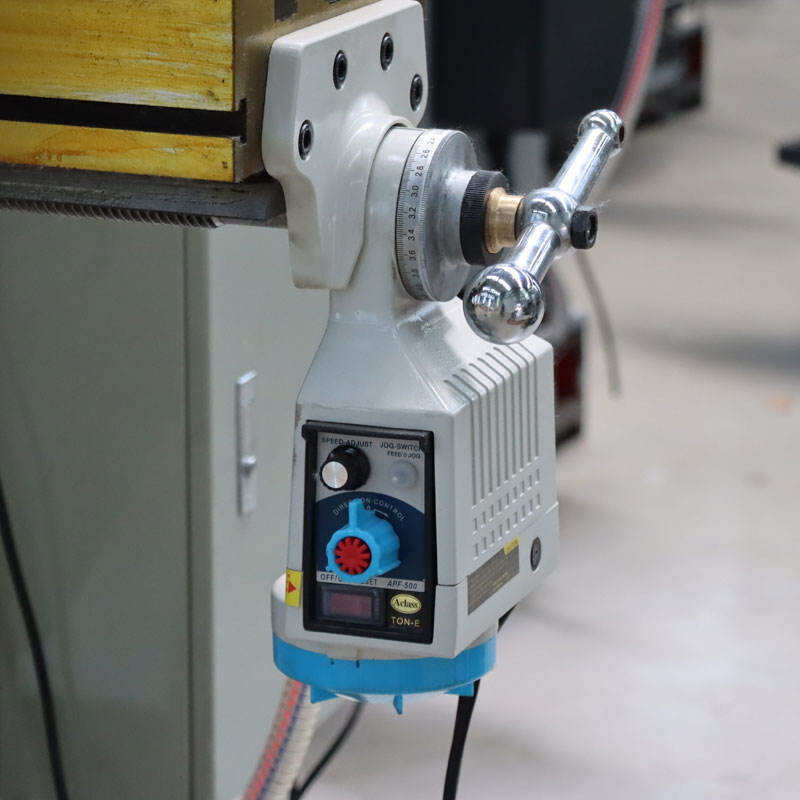

Μονάδα Αυτόματης Πρόωσης και Ελέγχου
Αυτή η μηχανή είναι εξοπλισμένη με μονάδα τροφοδοσίας ισχύος (τοποθετημένη στο έμβολο), η οποία επιτρέπει σταθερούς και ρυθμιζόμενους ρυθμούς προώθησης για ακριβή κατεργασία. Το πίνακας ελέγχου διαθέτει ψηφιακή οθόνη και κουμπί έκτακτης ανάγκης, επιτρέποντας στους χειριστές να παρακολουθούν και να ρυθμίζουν τις παραμέτρους με ασφάλεια κατά τη λειτουργία.
|

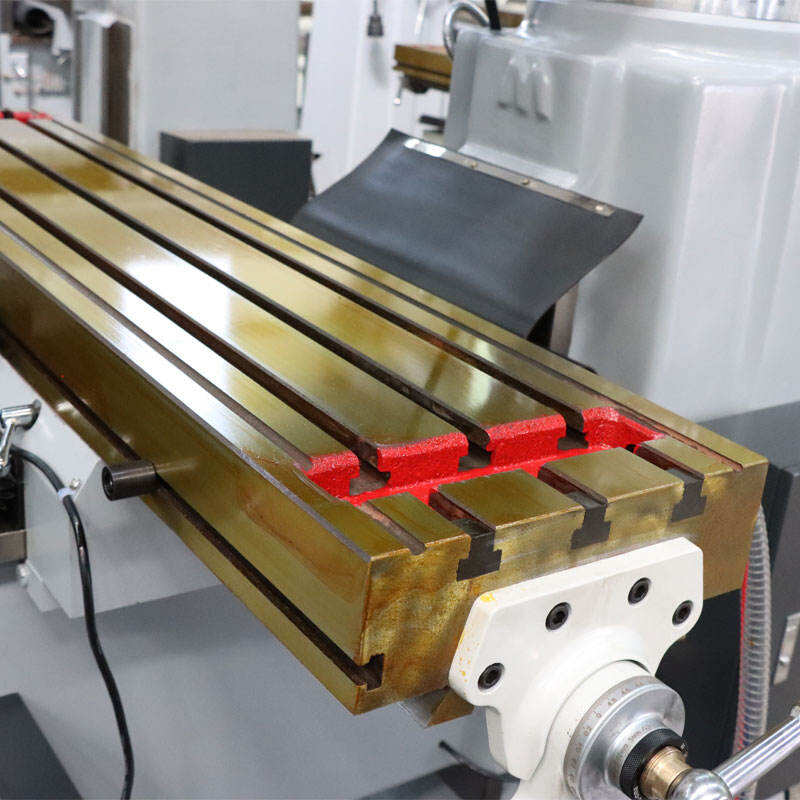

Τραπέζι εργασίας & σύστημα CNC
ΤΡΑΠΕΖΙ ΕΡΓΑΣΙΑΣ : Το μεγάλο, άκαμπτο τραπέζι (1370×305 mm) είναι σχεδιασμένο με εγκοπές T-σχήματος (3×16 mm) για ασφαλή στερέωση τεμαχίων εργασίας. Παρέχει σταθερή υποστήριξη για βαριές κοπτικές φορτίσεις, με διαδρομή κατά μήκος 780 mm, διαδρομή πλάγια 400 mm και διαδρομή κατακόρυφα 415 mm.
|
 |
 |
|
Σύστημα Ελέγχου
Ο πίνακας ελέγχου CNC (που εμφανίζεται στην ενσωματωμένη εικόνα) προσφέρει διαισθητική λειτουργία και υποστηρίζει κατεργασία πολλαπλών αξόνων και ακριβή ρύθμιση παραμέτρων για περίπλοκες εργασίες φρεζαρίσματος.
|

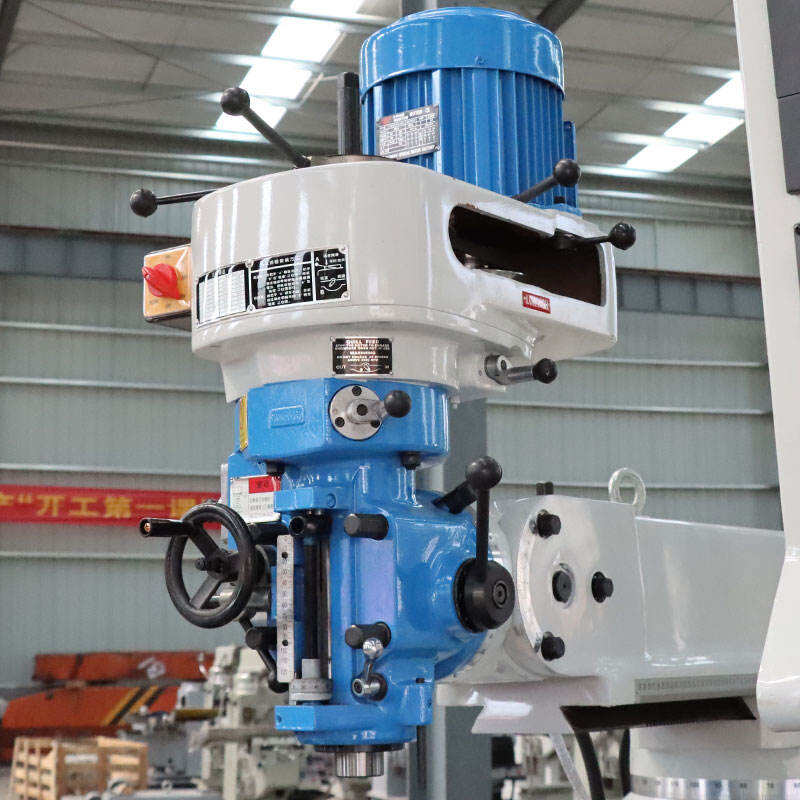

Κεφαλή άξονα & συναρμολόγηση έμβολου
Ο Κεφαλή άξονα με κωνική υποδοχή R8 (με διαδρομή άτρακτου 127 mm) παρέχει περιστροφή υψηλής ταχύτητας (65–4500 rpm, 16 βήματα) για πολυσύνθετες εργασίες κοπής. Η διαδρομή του εμβόλου είναι 470 mm και η κεφαλή μπορεί να περιστρέφεται κατά 90° και να κλίνει κατά 45°, επιτρέποντας τη μηχανική γωνιακών και πολύπλοκων επιφανειών. Ο κινητήρας άτρακτου 2,2 kW διασφαλίζει αξιόπιστη απόδοση τόσο για ελαφριές όσο και για μεσαίας έντασης εργασίες κοπής.
|
Εισαγωγή της εταιρείας:
Η ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. διαθέτει:
1. Περισσότερα από 60.000m² εργοστάσιο με περισσότερους από 150 εργάτες.
2. Αυστηρός έλεγχος ποιότητας με περισσότερες από 24 διαδικασίες δοκιμών.
3. Εργοστάσιο με 30+ χρόνια εμπειρίας στην κατασκευή CNC μηχανημάτων.
4. Υπηρεσία 24 ώρες online ανά πάσα στιγμή.
5. Εμπορία με πελάτες σε περισσότερες από 150 χώρες σε όλο τον κόσμο.
6. Συνεργασία με γνωστά εμπορικά σήματα, όπως SIEMENS, FANUC, SYNTEC κ.λπ.
7. Υποστήριξη ODM OEM.
8. Η διάρκεια εγγύησης είναι 24 μήνες.
Παρέχουμε μηχανήματα καλύτερης ποιότητας, πιο αποδοτικές και προσεκτικές υπηρεσίες μετά την πώληση στους πελάτες. Ελπίζουμε ειλικρινά να επικοινωνήσουμε με φίλους από διάφορες χώρες και να επιτύχουμε συνεργασία αμοιβαίου οφέλους.
Συχνές Ερωτήσεις:
1. Ποιοι είναι οι όροι πληρωμής;
Α: T/T, 30% αρχική πληρωμή κατά την παραγγελία, 70% υπόλοιπο πριν την αποστολή·
Άμεσα εκπρόσωπτο Αναλλοίωτο Γραμμάτιο Εγγύησης. Μόλις λάβουμε την προκαταβολή,
θα ξεκινήσουμε την παραγωγή. Όταν η μηχανή είναι έτοιμη, θα σας στείλουμε φωτογραφίες.
μετά τη λήψη της υπολειπόμενης πληρωμής, θα σας αποστείλουμε τη μηχανή.
2. Ποιοι είναι οι όροι εμπορίου;
A : FOB, CFR και CIF όλοι αποδεκτοί.
3. Πότε είναι ο χρόνος παράδοσης;
Α: Αν η μηχανή που θα παραγγείλετε είναι τυποποιημένη μηχανή,
μπορούμε να την ετοιμάσουμε εντός 15 ημερών.
αν πρόκειται για ειδικές μηχανές, θα χρειαστεί περισσότερος χρόνος.
Ο χρόνος ναυλώσεως είναι περίπου 30 ημέρες προς την Ευρώπη, την Αμερική. Αν είστε από την Αυστραλία ή την Ασία, θα είναι μικρότερος.
Μπορείτε να κάνετε παραγγελία βάσει του χρόνου παράδοσης και του χρόνου ναυλώσεως. Θα σας δώσουμε την κατάλληλη απάντηση.
4. Ποιους είναι οι εμπορικοί σας όροι;
Α: Όροι FOB, CFR, CIF ή άλλοι είναι αποδεκτοί.
5. Ποια είναι η ελάχιστη ποσότητα παραγγελίας και η εγγύηση;
Α: Η ελάχιστη ποσότητα παραγγελίας (MOQ) είναι ένα σετ και η εγγύηση είναι ένας χρόνος. Ωστόσο, θα παρέχουμε υπηρεσία για όλο το χρονικό διάστημα χρήσης της μηχανής.
6. Ποια είναι η συσκευασία των μηχανών;
Α: Οι μηχανές θα συσκευάζονται τυπικά σε ξύλινες παλέτες από κόντρα πλακέ.
