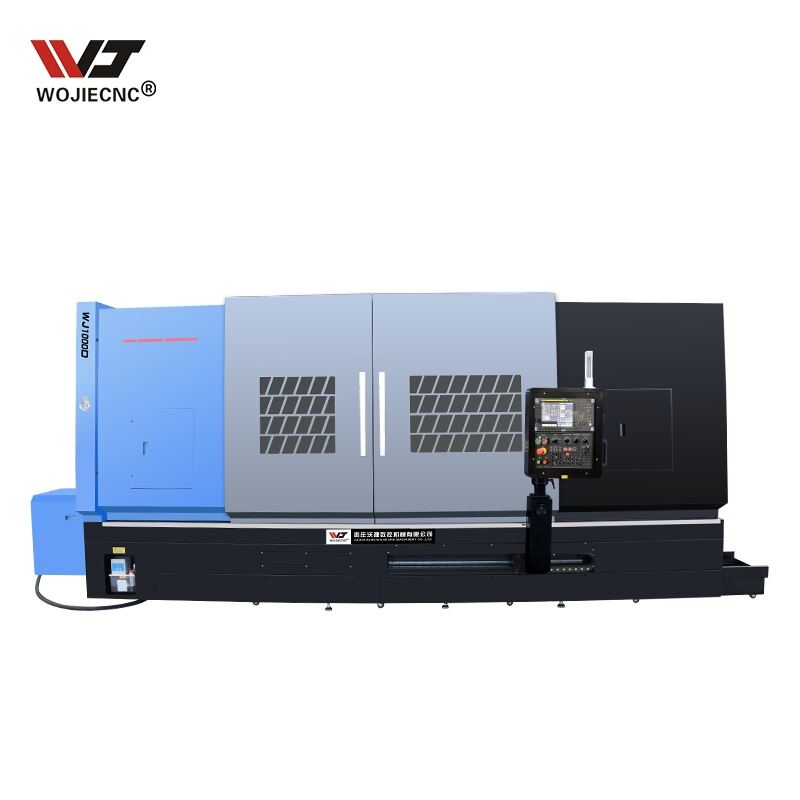

WJ1000 – soustruh CNC, vodorovný těžký soustruh se šikmým ložem, soustružnický stroj, centrum CNC, soustruh CNC, služby obrábění na CNC, cena
- Popis
- Specifikace
- Podrobné obrázky
- Úvod k podniku
Popis:
Specifikace:
| Kategorie | Položka | Jednotka | WJ1000 |
| Zpracovatelský rozsah | Maximální průměr otáčení nad ložem | mm | φ1050 |
| Maximální průměr otáčení nad sedlem | mm | φ800 | |
| Maximální průměr otáčení | mm | φ900 | |
| Maximální obráběný průměr (s osou Y) | mm | φ750 | |
| Středová vzdálenost | mm | 1600/3100/4100/5100 | |
| Vřeteno | Typ čela vřetena | mm | A2-15 |
| Vrtulník v průměru otvoru | mm | 132 | |
| Kapacita tyče | mm | 120 | |
| Rychlost vřetena | ot/min | Max 1500 | |
| Výkon elektrického motoru hrotu | KW | 37/45 | |
| Převodovka | Volitelné | Automatická převodovka | |
| Maximální výstupní krouticí moment vřetene | N·m | 4500 N·m | |
| Přídavné zařízení | Sklíčidlo | palec | 18/21/24 |
| KONÍK | Průměr rukojevníku závěsnice | mm | 180 (vnitřní rotující konstrukce) |
| Zdvih pohyblivého hrotu | mm | 180 | |
| Způsob pohybu posuvného hrotu | / | Standardní hydraulická programovatelná / volitelná servoprogramovatelná | |
| Volitelný podvřetenový upínač | Typ nosu podvřetene | mm | A2-8 |
| Výstupní točivý moment podspindle | N·m | 500 | |
| Způsob pohybu posuvného hrotu | / | Servoprogramovatelná plně automatická | |
| Sedátko | Úhel náklonu | °C | 45°+30° (osa Y) |
| Cestovní vzdálenost (osa X) | mm | 500 | |
| Cestovní vzdálenost (osa Y) | mm | 200(±100) | |
| Rychlost rychlého posuvu (osa X/Z) | m/min | 12 | |
| Výkon servomotoru (osa X/Z) | KW | 4 | |
| TORRET | Typ | / | Servo horizontální hydraulický revolverový věžový upínač s 12 polohami |
| Počet položek nářadí | / | 12 poloh | |
| Velikost nástroje (otáčení / vrtačka) | mm | 32×32/Φ60 | |
| Průměr revolverového kotouče | mm | 520 | |
| Model věže | / | BMT85 (revolverový věžový upínač s poháněnými nástroji, kompatibilní) | |
| Poháněný nástroj | KW | 15 |
Standardní příslušenství:
1. Tchajwanské vysokopřesné lineární vodítky s válečkovými ložisky HIWIN (specifikace 65/55)
2. Japonské vysokopřesné kuličkové šrouby THK
3. Tchajwanský hydraulický upínač Hartford
4. Hydraulický protiběhoun (vnitřní rotující konstrukce)
5. Tchajwanský dutý rotační válec; 6. Servo-hydraulická revolverová hlava se 12 polohami (jádro z Tchajwanu, King Kong)
Volitelné příslušenství:
1. CNC systém: GSK, KND, FANUC oiTF, Siemens, Mitsubishi
2. Hlavní motor: Servomotor 37/45 kW
3. Revolverová hlava: 12-polohová živá revolverová hlava BMT85 (původem z Tchajwanu, výkon 15 kW)
4. Hydraulický upínač pro neprůchozí díry průměru 18"/21"/24" (Tchajwan)
5. Hydraulický upínač s průchozím otvorem o průměru 18"/21"/24" (Tchaj-wan)
6. Řetězový odvaděč třísek montovaný na straně stroje (volitelný mechanismus oddělení oleje a vody)
7. Tchajwanský hydraulický centrovací stabilizační čelist typu C od firmy SYH (s pohonem servomotoru)
8. Vedlejší vřeteno (typ A2-8, výstupní krouticí moment 500 Nm)
9. Osy Y (rozsah posuvu 200 mm ± 100 mm, úhel naklonění 45 + 30°)
10. Měnič frekvence 11 kW
Podrobné obrázky:
 |
 |
|

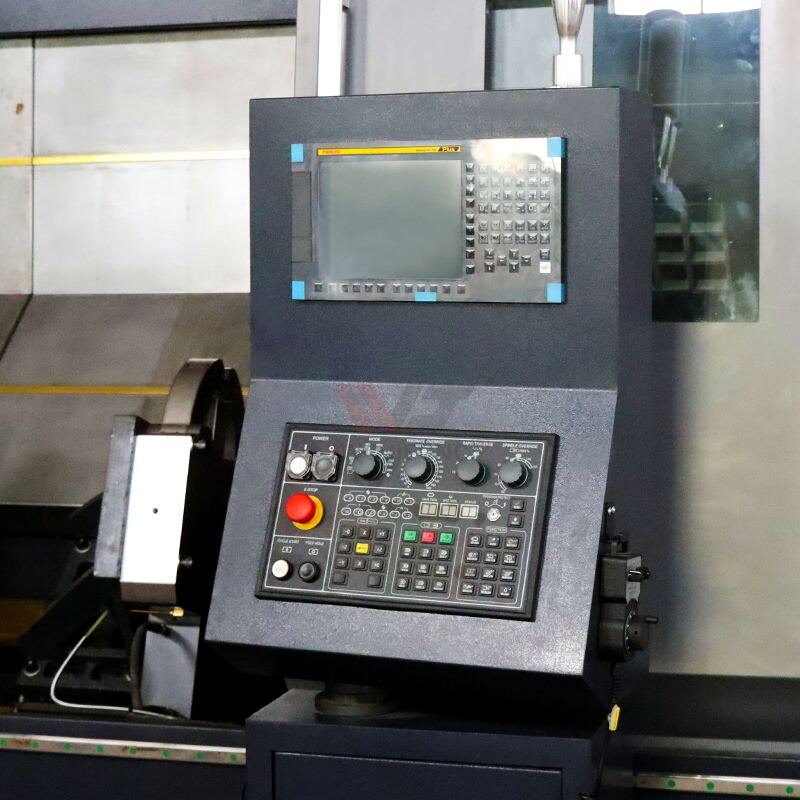

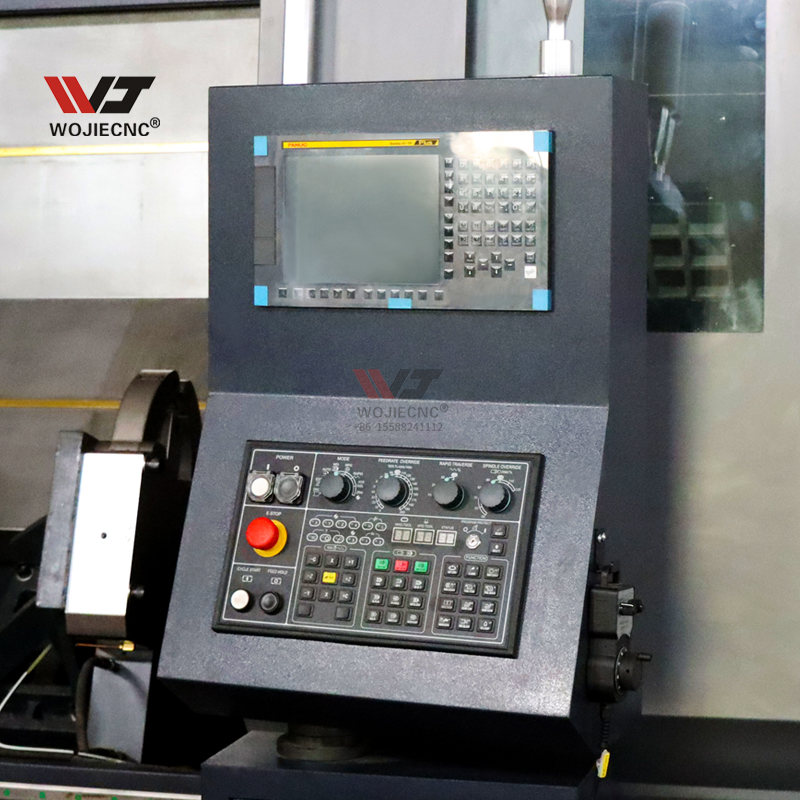

Ovládací panel
Název pro YouTube video: WOJIE WJ1000 CNC soustruh | Přehled řídicího panelu Fanuc
Kompletní popis: Toto je inteligentní ovládací konzole wOJIE WJ1000 CNC soustruhu, vybaveného Fanuc CNC Systém (standardní konfigurace).
· Velká LCD obrazovka umožňuje jasnou vizualizaci obráběcích programů, reálných parametrů a informací o výstrahách.
· Uživatelsky přizpůsobený ovládací panel je vybaven specializovanými otočnými knoflíky pro výběr režimu (MODE) , překročení rychlosti posuvu , přeřízení otáček vřetena , a přeřízení posuvu , což umožňuje přesnou ruční regulaci během nastavování a provozu.
· Významný tlačítko nouzového zastavení zajišťuje okamžité vypnutí stroje v kritických situacích a splňuje mezinárodní bezpečnostní normy.
· Klávesové zkratky pro spuštění cyklu, zastavení posuvu a úpravu nástrojových posunů zjednodušují každodenní obráběcí operace.
|

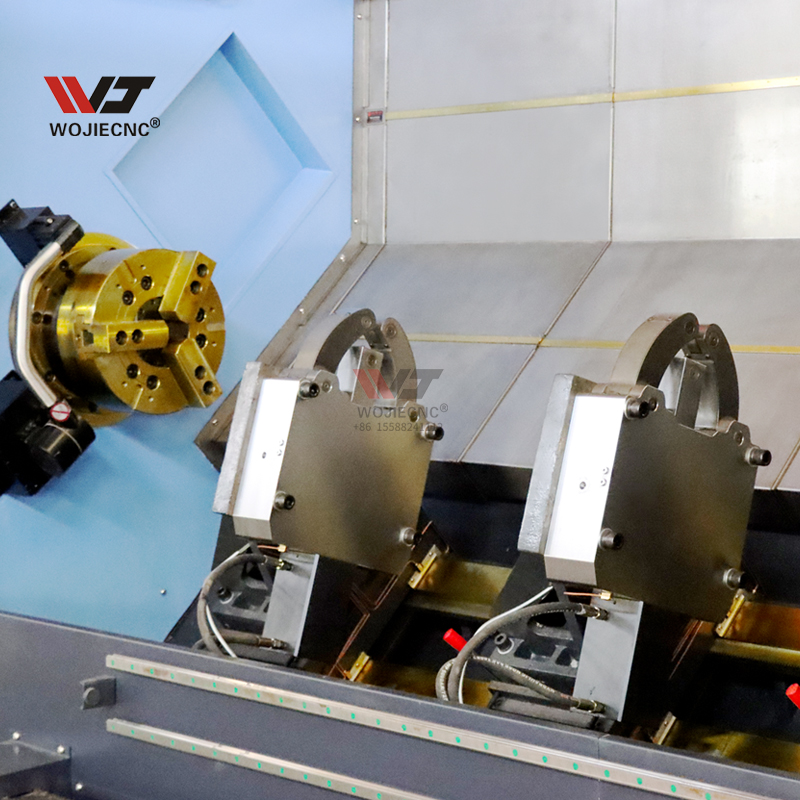

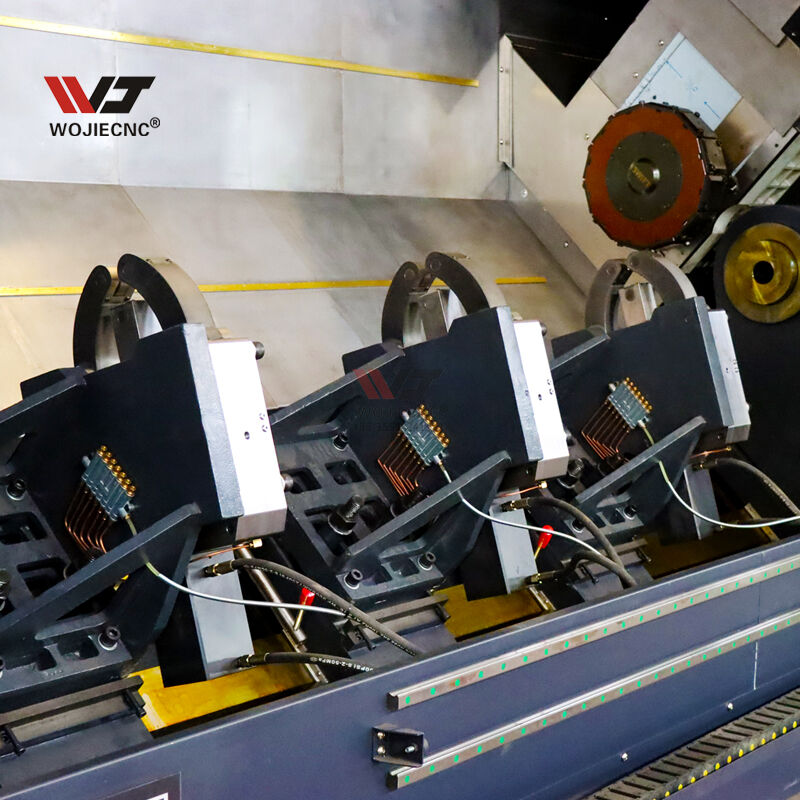

Podpora obrobku a pevné opěry
Název pro YouTube video: WOJIE 1000 | Těžké pevné opěrky pro obrábění dlouhých hřídelů
Kompletní popis: WJ1000 je vybaven více těžkými hydraulickými pevnými opěrami pro podporu dlouhých a tenkých obrobků, čímž účinně brání vibracím a průhybům při intenzivním obrábění.
· Každý pevný ložiskový blok je vybaven robustním upínacím mechanismem s nastavitelnými kontaktními body, které umožňují přizpůsobení různým průměrům obrobků.
· Hydraulické ovládání zajišťuje rovnoměrnou upínací sílu a stabilní podporu po celou dobu obráběcího cyklu.
· Toto uspořádání je ideální pro obrábění dlouhých hřídelí, trubek a dalších součástí, které vyžadují vysokou tuhost a přesnost.
· Lineární vodící lišty ve spodní části umožňují snadné nastavení polohy podél osy Z tak, aby odpovídala délce obrobku.
|
 |
 |
|

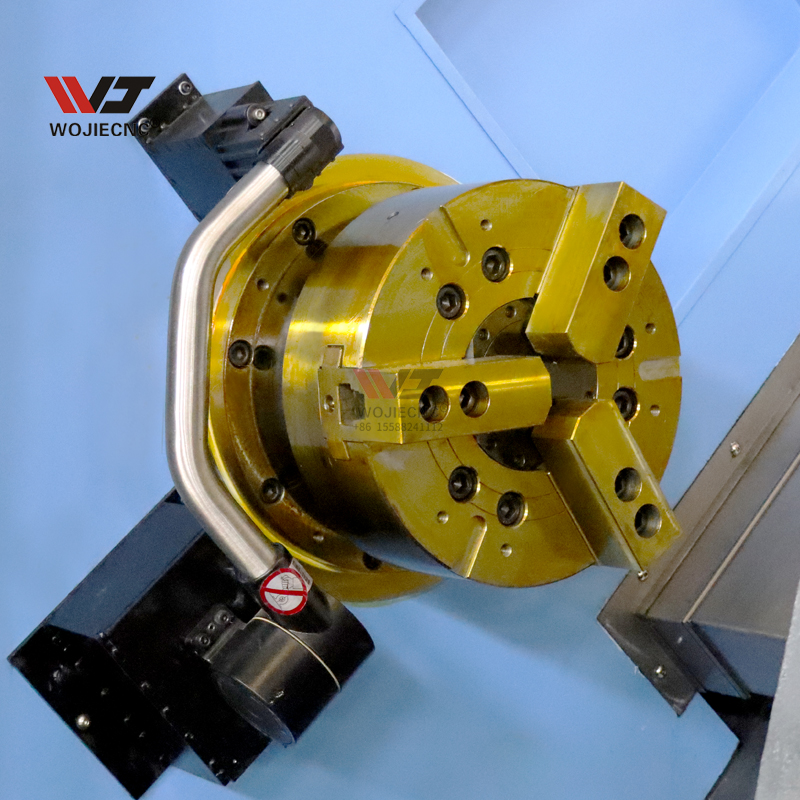

Vřeteno a hydraulické upínačové kleště
Název pro YouTube video: WOJIE TCK1000 | Vysokopřesné vřeteno a hydraulické sílové upínačové kleště
Kompletní popis: Tento detail ukazuje vysokovýkonné vřetenové uspořádání a tříproudé hydraulické sílové upínačové kleště wJ1000 soustruhu.
· Vřeteno je vybaveno ložisky vysoké přesnosti, která zajišťují vynikající rotační přesnost a stabilitu i při vysokých otáčkách.
· Hydraulický upínač poskytuje rychlé automatické upínání s vysokou upínací silou, čímž zajišťuje bezpečí obrobku během těžkého obrábění.
· Chladicí trubice integrovaná do vřetena dodává cílené chlazení do obráběcí zóny, prodlužuje životnost nástrojů a zlepšuje povrchovou úpravu.
· Velký průměr vřetenového otvoru umožňuje obrábění tyčového materiálu s většími průměry a rozšiřuje tak rozsah aplikací stroje.
|

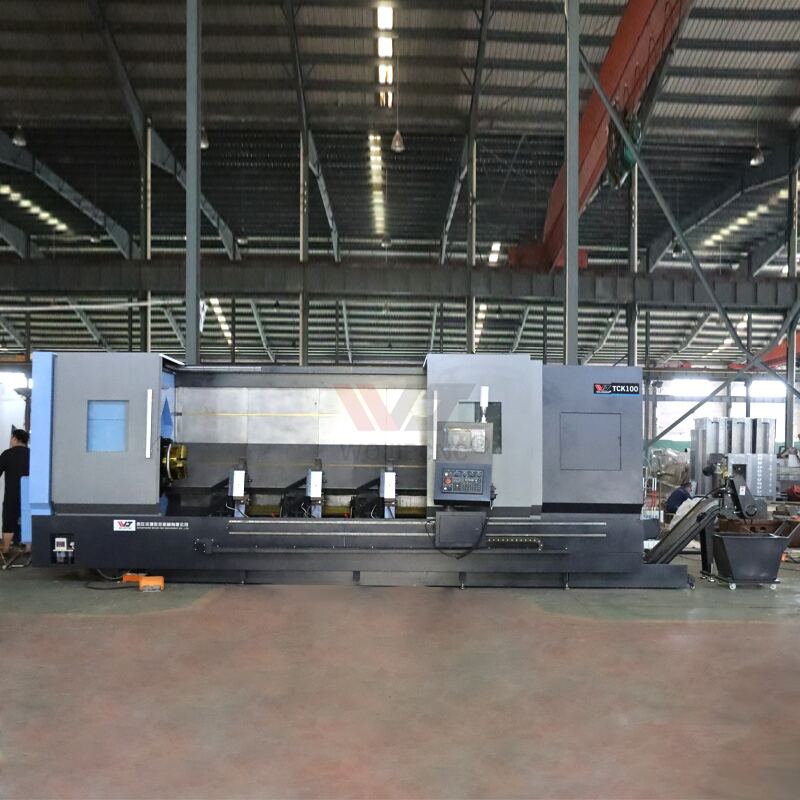

Vícebodový podpěrný kloub a nástrojová věž
Název pro YouTube video: WOJIE TCK1000 | Nastavení vícebodového podpěrného kloubu a automatická nástrojová věž
Kompletní popis: Tento pohled zdůrazňuje vlastnosti WJ1000 vícebodový systém podpory TCK1000 a automatická nástrojová věž , navržená pro složité obrábění dlouhých součástí.
· Tři sady pevných ložisek pracují synchronně a poskytují komplexní podporu extrémně dlouhým obrobkům, čímž eliminují vibrace a zajišťují rozměrovou přesnost.
· The automatická nástrojová věž (diskového typu) umožňuje rychlou výměnu nástrojů s vysokou polohovou přesností, čímž snižuje dobu mimo řez a zvyšuje produktivitu.
· Věž může pojmout velký počet nástrojů (např. 12 pozic), což umožňuje vícekrokové obráběcí procesy (soustružení, čelní soustružení, vyfrézování drážek, řezání závitů) v jediném nastavení.
· Tuhá konstrukce stroje a vodítky typu „box-way“ zaručují stabilní výkon i při těžkém řezání.
|
Úvod společnosti:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. má:
1. Více než 60 000 m² velkou továrnu s více než 150 zaměstnanci.
2. Přísnou kontrolu kvality s více než 24 testovacími procesy.
3. Továrnu s více než 30letou zkušeností v výrobě CNC strojů.
4. 24 hodin online služby kdykoli.
5. Obchodování s klienty z více než 150 zemí po celém světě.
6. Spolupráce se známými značkami, jako jsou SIEMENS, FANUC, SYNTEC atd.
7. Podpora ODM a OEM.
8. Záruční doba je 24 měsíců.
Poskytujeme kvalitnější stroje, efektivnější a ohleduplnější zákaznické služby. Upřímně doufáme v komunikaci s přáteli z různých zemí a ve spolupráci pro vzájemný prospěch.
Často kladené otázky:
1. Jaké jsou platební podmínky?
A: T/T, 30 % záloha při objednávce, 70 % zbylé částky před dodáním;
Bezodvolatelná akreditivní směnka při zobrazení. Jakmile obdržíme zálohovou platbu,
zahájíme výrobu. Jakmile bude stroj připraven, pošleme vám fotografie.
po obdržení zbytku platby odešleme stroj vám.
2. Jaké jsou vaše obchodní podmínky?
A: FOB, CFR a CIF jsou všechny přijatelné.
3. Kdy je termín dodání?
A: Pokud budete objednávat standardní stroj,
můžeme stroj připravit do 15 dnů.
u některých speciálních strojů to bude o něco déle.
Doba přepravy do Evropy, Ameriky je přibližně 30 dní. Pokud jste z Austrálie nebo Asie, bude doba kratší.
Můžete zadat objednávku podle dodací lhůty a doby přepravy. Poskytneme vám odpovídající informace.
4. Jaké jsou vaše obchodní podmínky?
A: FOB, CFR, CIF nebo jiné obchodní podmínky jsou všechny přijatelné.
5. Jaké je Vaše minimální množství objednávky a záruka?
A: MOQ je jedna sada a záruka je jeden rok. Nabízíme však celoživotní servis pro stroj.
6. Jaké je balení strojů?
A: Standardní balení strojů bude ve dřevěných bednách.
