Descrição:
Atributo |
Valor |
tipo |
Horizontal |
comprimento máximo da peça de trabalho (mm) |
350 |
precisão de posicionamento (mm) |
±0.003 |
repetibilidade (x/y/z) (mm) |
±0.001 |
número de eixos |
2 |
sISTEMA DE CONTROLE CNC |
GSK/KND/SIEMENS/FANUC |
nº de fusos |
Solteiro |
estações de ferramentas |
8, 12 |
capacidade de usinagem |
Carga Média |
voltagem |
220 V, 380 V, 415 V |
garantia |
2 anos |
 |
 |
Especificações:
|
Especificações |
Unidades |
TCK36A |
TCK46A |
TCK50A |
|
Diâmetro de giro sobre a cama |
mm |
360 |
460 |
560 |
|
Diâmetro de giro sobre o carro transversal |
mm |
170 |
170 |
260 |
|
Distância entre centros |
mm |
300 |
350 |
350/500 |
|
Diâmetro do furo do spindle |
mm |
48 |
56 |
66 |
|
Capacidade de barra |
mm |
40 |
45 |
55 |
|
Passos de velocidade do spindle |
- |
Sem degraus |
Sem degraus |
Sem degraus |
|
Tipo de nariz do mandril |
- |
A2-5 |
A2-5 |
A2-6 |
|
Velocidade do eixo principal |
rpm |
4000 |
3500 |
3000 |
|
Torreta/suporte de ferramenta |
- |
63-8T/12T |
80-8T/12T |
100-8T/12T |
|
Curso do eixo X |
mm |
310 |
240 |
240 |
|
Curso do eixo Z |
mm |
350 |
400 |
400/450 |
|
Torque do motor do eixo X |
N.M |
6 |
7.5 |
7.5/10 |
|
Torque do motor do eixo Z |
N.M |
6 |
7.5 |
7.5/10 |
|
Motor do spindle principal |
kW |
3.7 |
5.5 |
7.5/11 |
|
Diâmetro do tubo do tailstock hidráulico |
mm |
65 |
70 |
70 |
|
Quill cônico do tailstock hidráulico |
- |
MT4 |
MT5 |
MT5 |
|
Curso do tailstock hidráulico |
mm |
220 |
200 |
200/450 |
|
Deslocamento do quill do tailstock hidráulico |
mm |
50 |
80 |
80 |
|
Tipo de trilho guia |
- |
Trilho linear de cama inclinada |
Trilho linear de cama inclinada |
Trilho linear de cama inclinada |
|
Peso da máquina |
kg |
2100 |
2600 |
2800/3000 |
|
Dimensão Geral |
mm |
2100x1450x1700 |
2500x1700x1890 |
2500x1700x1890 |
Imagens detalhadas:
 |
 |
|

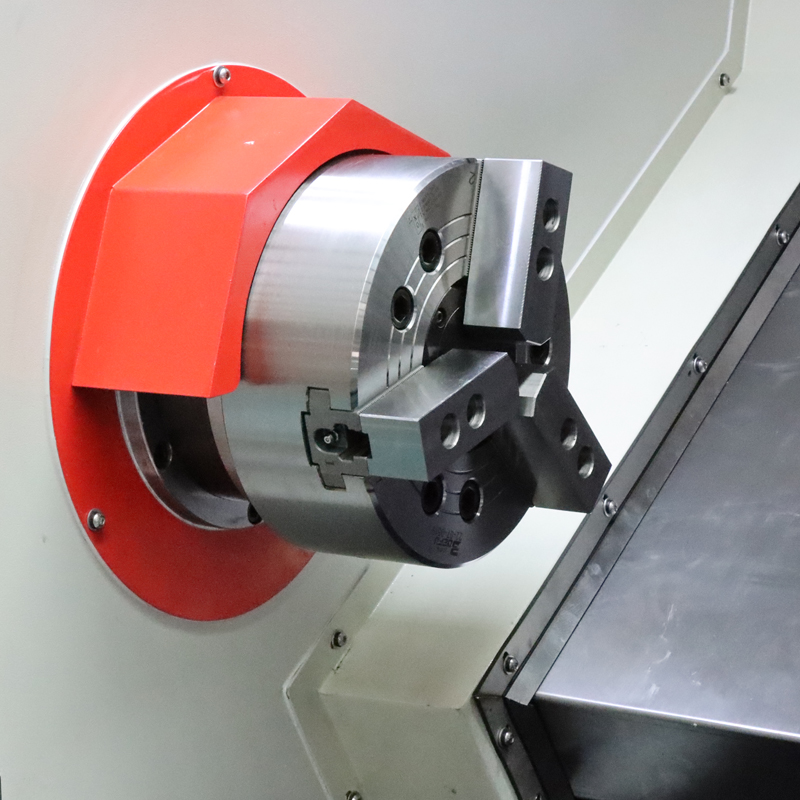

Mandril Hidráulico
Placa hidráulica padrão de 3 garras, de 8 polegadas; opcional: placa hidráulica de 10 polegadas.
|

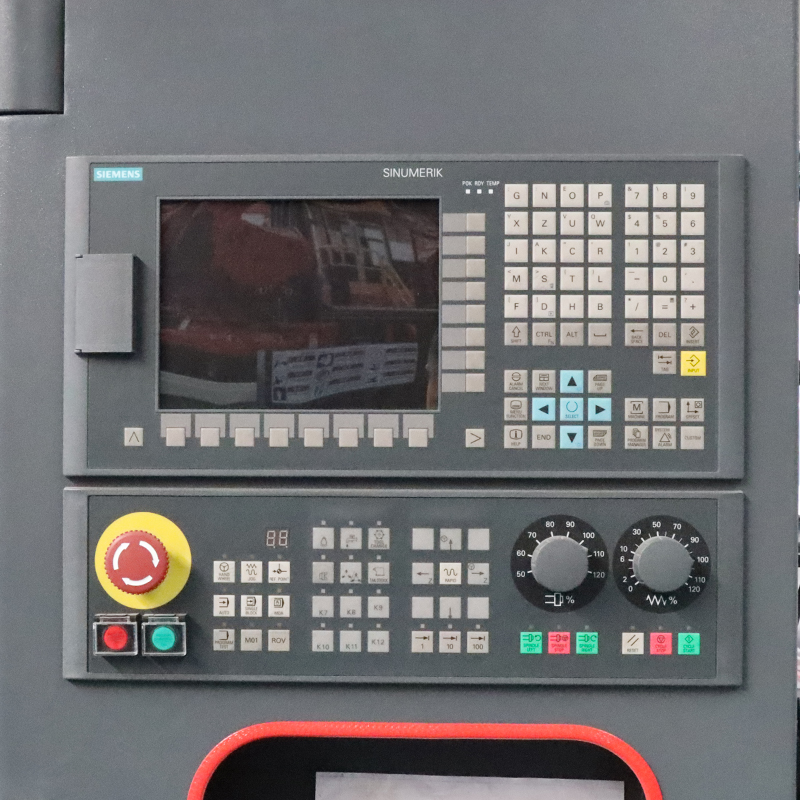

SISTEMA DE CONTROLE CNC
Sistema padrão GSK988,
Opcional: sistema Siemens, Syntec, Fanuc etc...
|
 |
 |
|

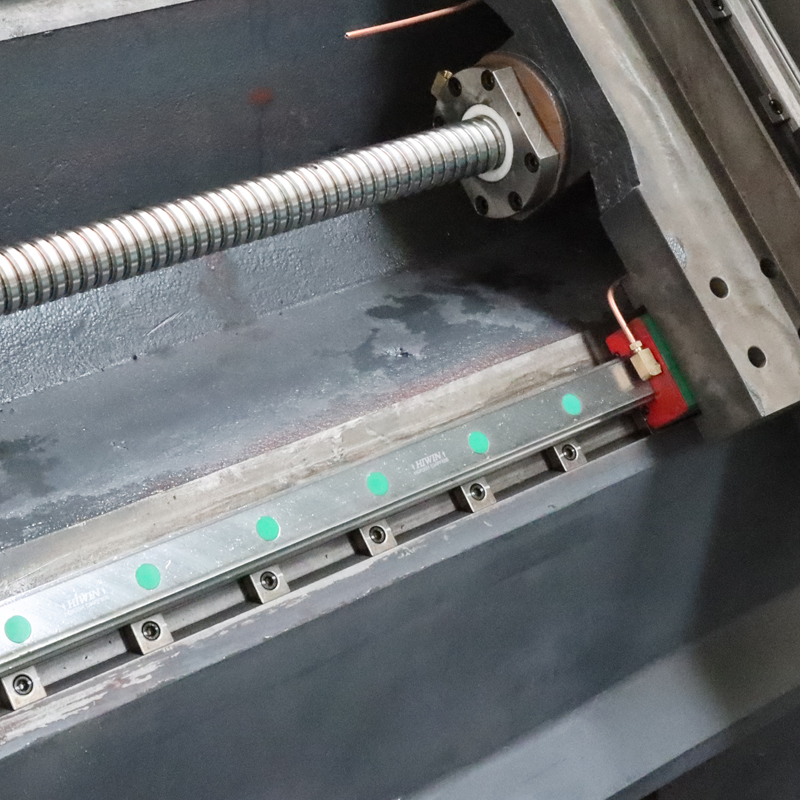

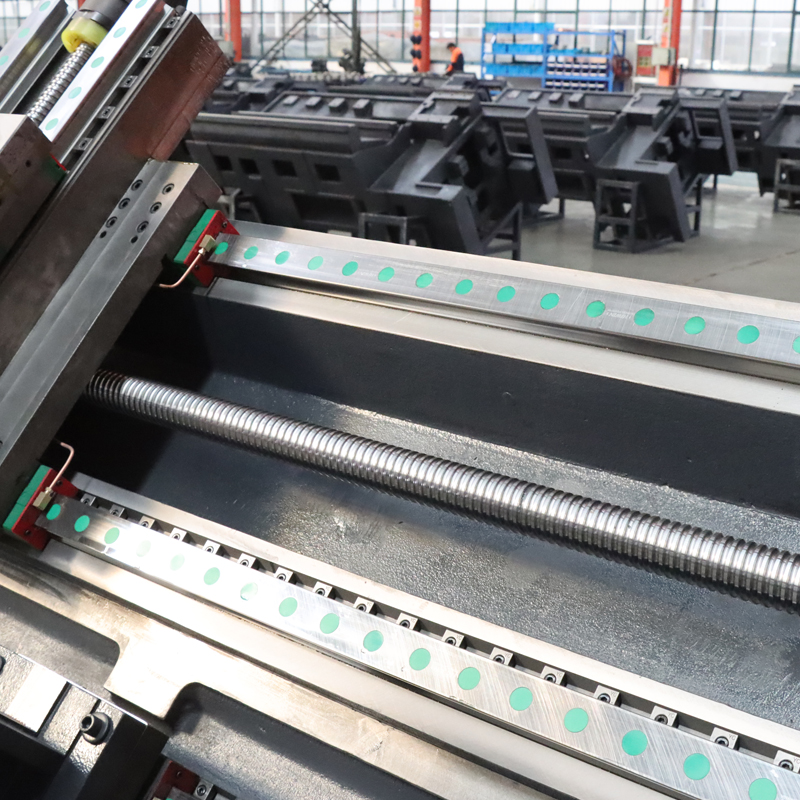

Trilhos lineares
Os eixos X e Z adotam guias lineares Taiwan com alta precisão.
|
Parafuso
Configuração padrão: parafuso de precisão Taiwan Hiwin.
|
 |
 |
|

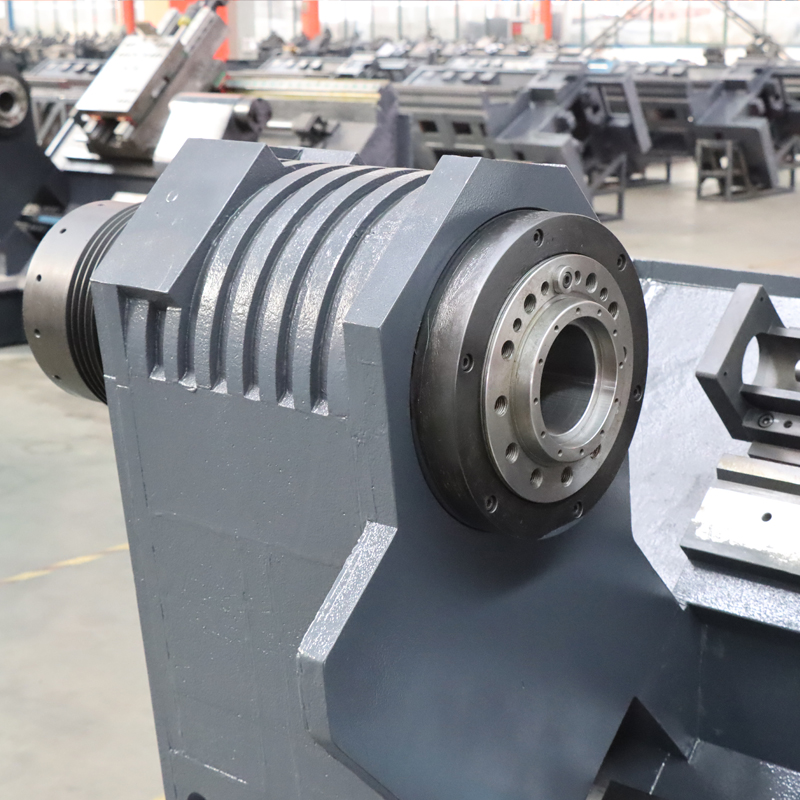

Unidade de fuselagem
O padrão é o eixo de alta velocidade A2-6.
Opcional A2-8 ou fuso elétrico.
|

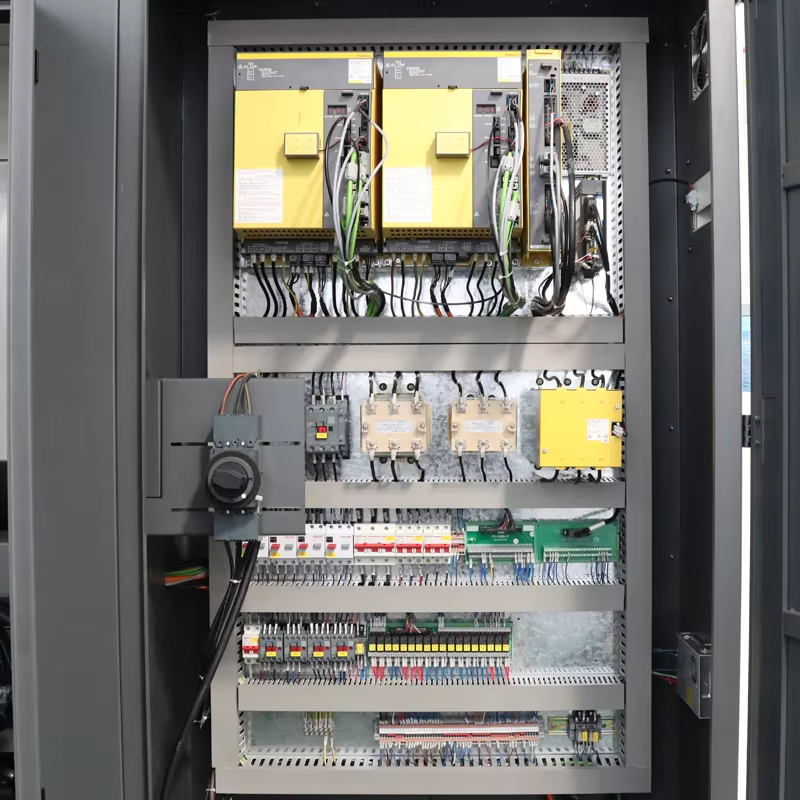

Componentes elétricos
Caixa elétrica Delixi padrão.
Marca opcional Schneider.
|
 |
 |
|
Sistema de lubrificação
Sistema de lubrificação (pode controlar a lubrificação do trilho guia de acordo com o tempo).
|
Sistema hidráulico
Sistema hidráulico para fornecer alimentação à placa hidráulica e à contraponta hidráulica.
|
 |
 |
|

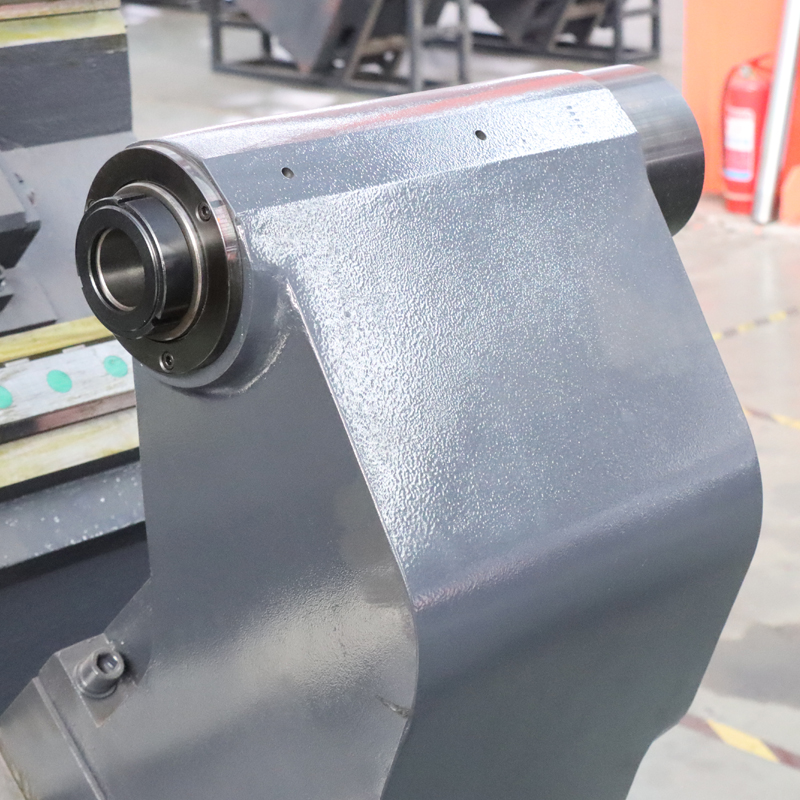

CARRIAGEM
Contraponta hidráulica, curso de 800 mm, contraponta programável opcional.
|

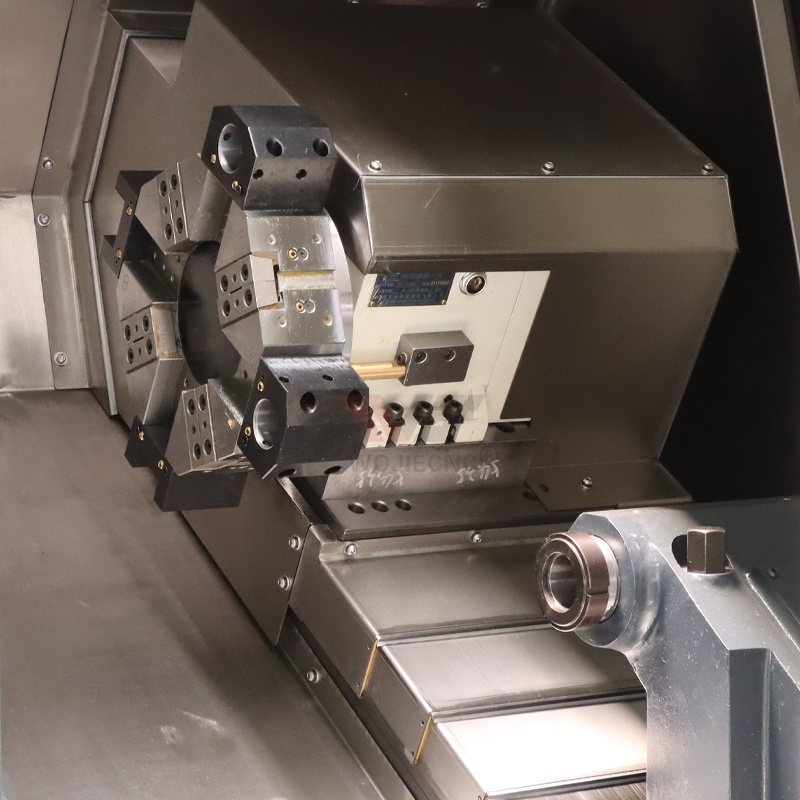

Turret
Configuração padrão: torreta hidráulica de 8 estações.
Opcional: torreta hidráulica de 12 estações, torreta motorizada ou torreta motorizada com eixo Y.
|
