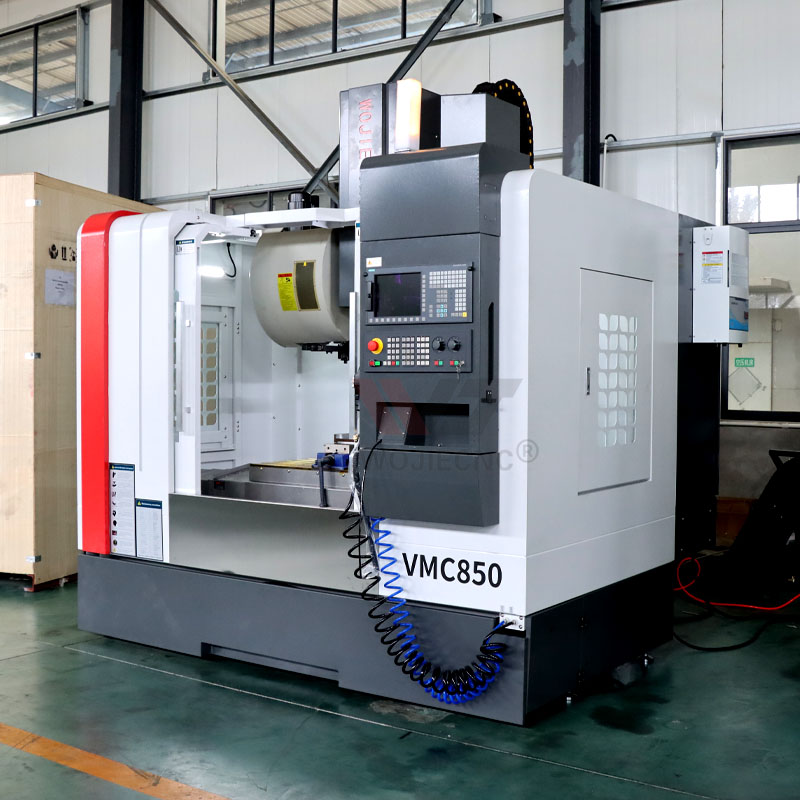

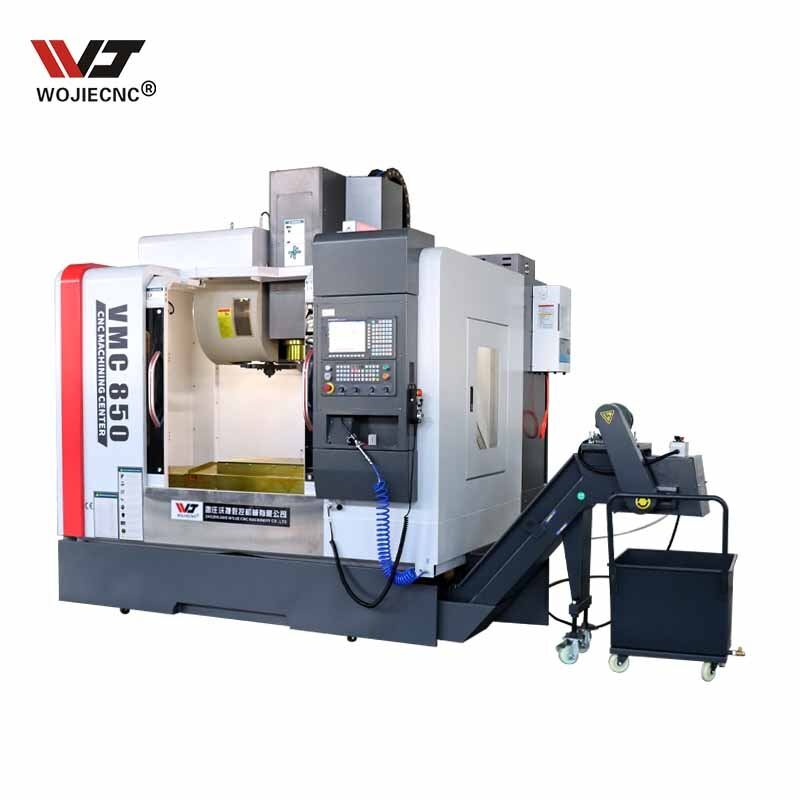

VMC850 – 5-osiowa frezarka CNC, mały pionowy 5-osiowy ośrodek obróbkowy CNC do przetwarzania metali
- Opis
- Specyfikacje
- Szczegółowe obrazy
- Informacje o firmie
Opis:
Zastosowanie Produktu
Ta maszyna jest odpowiednia do przetwarzania w dziedzinie obróbki mechanicznej i produkcji form, stanowiąc pionowe centrum obróbcze, nadaje się do zastosowań od obróbki zgrubnej po wykończeniową, umożliwia frezowanie, wiercenie, gwintowanie, toczenie otworów oraz wiele innych procesów.
Specyfikacje:
|
Specyfikacje |
Jednostki |
VMC850 |
|
Rozmiar stołu |
mm |
1000*500 |
|
Przesunięcie osi X |
mm |
800 |
|
Przesunięcie osi Y |
mm |
500 |
|
Przesunięcie osi Z |
mm |
500 |
|
Maks. Obciążenie stołu roboczego |
kg |
500 |
|
T slot ((liczba szerokości*przełożenie) |
- |
5-18*90 |
|
Max. prędkość wrzeciona |
obr/min |
8000 |
|
Stożek wrzeciona |
mm |
BT40 |
|
Moc głównego silnika |
kW |
7.5 |
|
X/Y/Z prędkość szybkiego przejazdu |
m/min |
24/24/20 |
|
Prędkość posuwu skrawania |
mm/min |
1-8000 |
|
Typ szyny przewodniej |
- |
Linia kolejowa |
|
Odległość od osi wrzeciona do powierzchni kolumny |
mm |
525 |
|
Odległość między końcem wrzeciona a powierzchnią stołu |
mm |
130-630 |
|
Dokładność pozycjonowania |
mm |
0.0075 |
|
Dokładność powtarzalności pozycjonowania |
mm |
0.005 |
|
Magazyn narzędzi |
- |
Ramię 24 |
|
Max. średnica narzędzia |
mm |
78/120 |
|
Max. waga narzędzia |
kg |
8 |
|
Waga maszyny |
kg |
5000 |
|
Wymiar całkowity (l*w*h) |
mm |
2600*2300*2800 |
Standardowa konfiguracja
Magazyn narzędzi typu bez ramienia
Automatyczny system smarowania
System chłodzenia
Wymiennik ciepła
System pneumatyczny
Obudowa maszyny w pełni zamknięta
System pneumatyczny / pistolet powietrzny
Konfiguracja opcjonalna
System: FANUC, Siemens, GSK itp.
Typ ramienia ATC
4osowy lub 5osowy
Automatyczny transport konwetorowy wiórów
Chłodzenie centrum wrzeciona
Wyższa prędkość wrzeciona
Klimatyzator
Szczegółowe zdjęcia:
 |
|
|
KONSTRUKCJA MASZYNY
1. Żeliwo o wysokiej wytrzymałości i wysokiej jakości.
2. Długa baza łoża i pionowa konstrukcja kolumny.
|
Taiwan precyzyjny wrot
1. Stożek wrzeciona to BT40.
2. Prędkość wrzeciona 8000 obr/min, możliwość zmiany na 10000/12000 obr/min.
3. Wrzeciono z Tajwanu przeszło test dynamicznej równowagi zgodnie z normą ISO.
|
|
|
 |
|
TAJWAŃSKIE PRECYZYJNE SZYNY LINIOWE
1. Tajska szyna prowadząca liniowa z wysoką prędkością obrotową, dokładność pozycjonowania może osiągnąć klasę μm.
2. Marka: HIWIN lub PMI.
|
ŚRUBA POCZĄTKOWA I ŁĄCZNIK
1. Tajska precyzyjna śruba poczynkowa.
2. Łożysko śruby poczynkowej z łożyskiem FAG, sprzęgło R+W bezpośrednio podłączone.
|
 |
|
|
MAGAZYNEK NARZĘDZI TAIWAN
1. Tajska obrotowa magazynka narzędzi OKADA 24-stanowiskowa.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
|
Klimatyzator
Standardowo z przemysłowym klimatyzatorem do szafy elektrycznej. Lepsze chłodzenie szafy elektrycznej.
|
|
|
 |
|
System sterowania
Standard: sterowanie GSK / KND. Opcjonalnie: Siemens, FANUC, Syntec itp.
|
SKŁADNIKI ELEKTRYCZNE DELIXI
1. Z bezpiecznymi elementami elektrycznymi.
2. Opcjonalnie: marka SCHNEIDER
|
|
|
|
|
System smarowania
Urządzenie do automatycznego smarowania.
|
Elementy pneumatyczne
Standardowo z pneumatycznymi elementami AirTAC.
|
Przedstawienie firmy:
ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. posiada:
1. Ponad 60 000 m² fabryki z ponad 150 pracownikami.
2. Ścisła kontrola jakości z ponad 24-etapowym procesem testowania.
3. Ponad 30-letnie doświadczenie w produkcji maszyn CNC.
4. Obsługa online 24 godziny na dobę.
5. Handel z klientami w ponad 150 krajach na całym świecie.
6. Współpraca znanego marki, takich jak SIEMENS, FANUC, SYNTEC itp.
7. Obsługa ODM i OEM.
8. Czas gwarancji to 24 miesiące.
Dostarczamy maszyny lepszej jakości, bardziej wydajne oraz kompleksowe usługi posprzedażowe dla klientów. Szczerze mamy nadzieję na nawiązanie kontaktu z przyjaciółmi z różnych krajów i osiągnięcie współpracy typu win-win.
FAQ:
1. Jakie są warunki płatności?
A: T/T, 30% początkowej płatności przy zamówieniu, 70% salda przed wysyłką;
Bezodwołalne akredytywy dokumentarne przy podejrzeniu. Gdy otrzymamy zaliczkę,
rozpoczniemy produkcję. Gdy maszyna będzie gotowa, prześlemy Ci zdjęcia.
po otrzymaniu płatności końcowej wyślemy maszynę do Ciebie.
2. Jakie są Pana warunki handlowe?
A: FOB, CFR i CIF są wszystkie akceptowane.
3. Kiedy jest czas dostawy?
A: Jeśli zamawiana maszyna jest maszyną standardową,
możemy przygotować maszynę w ciągu 15 dni.
jeśli to specjalne maszyny, potrwa to nieco dłużej.
Czas podróży morskiej wynosi około 30 dni do Europy, Ameryki. Jeśli jesteś z Australii lub Azji, czas będzie krótszy.
Możesz złożyć zamówienie zgodnie z czasem dostawy i czasem wysyłki. Odpowiemy odpowiednio.
4. Jakie są warunki handlowe?
A: Warunki FOB, CFR, CIF lub inne są akceptowane.
5. Jaka jest Twoja minimalna ilość zamówienia i gwarancja?
A: MOQ to jeden zestaw, a gwarancja wynosi jeden rok. Ofertujemy jednak obsługę całokształtu użytkowania urządzenia.
6. Jaki jest sposób pakowania maszyn?
A: Standardowe maszyny będą zapakowane w skrzynie z drewna wiórkowanego.
