GMC3018

Opis:

Zastosowanie Produktu

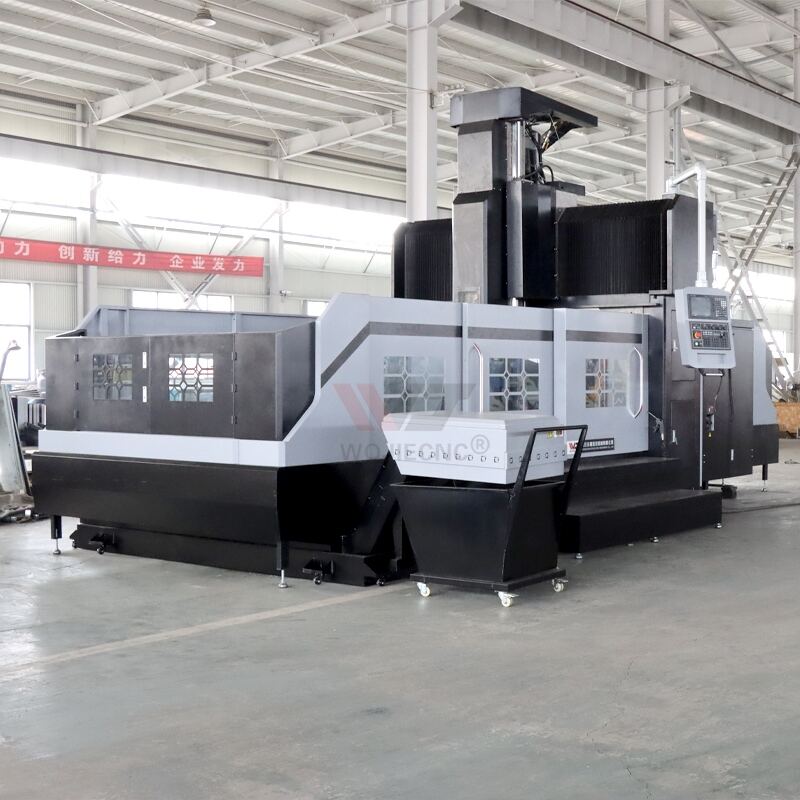

Centrum obróbkowe CNC z mostem serii GM charakteryzuje się dużą sztywnością podstawowej ramy, symetryczną konstrukcją, wysoką stabilnością oraz znaczną sztywnością całej maszyny dzięki wzmocnieniu struktury i racjonalnemu rozmieszczeniu elementów. Posiada wiele funkcji obróbkowych, takich jak frezowanie, wiercenie głębokie, wiercenie (rozszerzanie, rozszywania), gwintowanie itp. i jest powszechnie stosowane w różnych dziedzinach mechanicznej obróbki, m.in. w przemyśle motocyklowym i samochodowym, produkcji form, przemyśle lotniczym i kosmicznym, przemyśle opakowaniowym oraz branży metalowej.

GŁÓWNA STRUKTURA

Obrabiarka ma stałą konstrukcję ramy portalowej z poruszającym się stołem roboczym, składającą się głównie ze stołu roboczego, łóżka, kolumny, belki poprzecznej, suwaka, układu hydraulicznego, układu smarowania, układu chłodzenia i filtracji oraz urządzenia do usuwania wiórków, obrotowego panelu sterowania i elektronicznego systemu sterowania.

Specyfikacje:

Kategoria	Nazwa parametru	Specyfikacja
Stół roboczy	Wymiary stołu (szerokość × długość)	3000×1500 mm
	Odległość między dwiema kolumnami	1800mm
	Nośność stołu roboczego	8000 kg
	Szerokość × rozstaw × liczba rowków T na stole roboczym	22×180×7
Parametry ruchu osi posuwu	Przesunięcie X	3000mm
	Przesunięcie Y	1800 mm
	Przesunięcie Z	750MM
	Prędkość posuwu osi X, Y, Z (bezstopniowa)	1-10000mm/min
	Prędkość szybkiego przesuwu osi X, Y, Z	Oś X/Y: 12000 mm/min; oś Z: 10000 mm/min
Wrzeciono	Odległość od czoła głowicy frezarskiej końcowej do stołu roboczego	200–950 mm
	Specyfikacje czoła wrzeciona głowicy frezarki pionowej	BT50
	Moc wrzeciona głowicy frezarki pionowej (ciągła/30 minut)	18,5KW
	Zakres prędkości obrotowych wrzeciona głowicy frezarki pionowej	6000 (obr/min)
Dokładność pozycjonowania	Półzamknięta pętla: oś X	0,03 mm/cała długość
	Półzamknięta pętla: oś Y	0,018 mm/cała długość
	Półzamknięta pętla: oś Z	0,01 mm/cała długość
Dokładność powtarzalności	Półzamknięta pętla: oś X	0,018 mm/cała długość
	Półzamknięta pętla: oś Y	0,012 mm/cała długość
	Półzamknięta pętla: oś Z	0,008 mm/cała długość
Inne	Maksymalne wymiary obrabiarki	8200 × 3300 × 3500 mm
	Całkowita waga netto obrabiarki	30T
	Moc elektryczna obrabiarki (przybliżona)	40KVA

Szczegółowe zdjęcia:

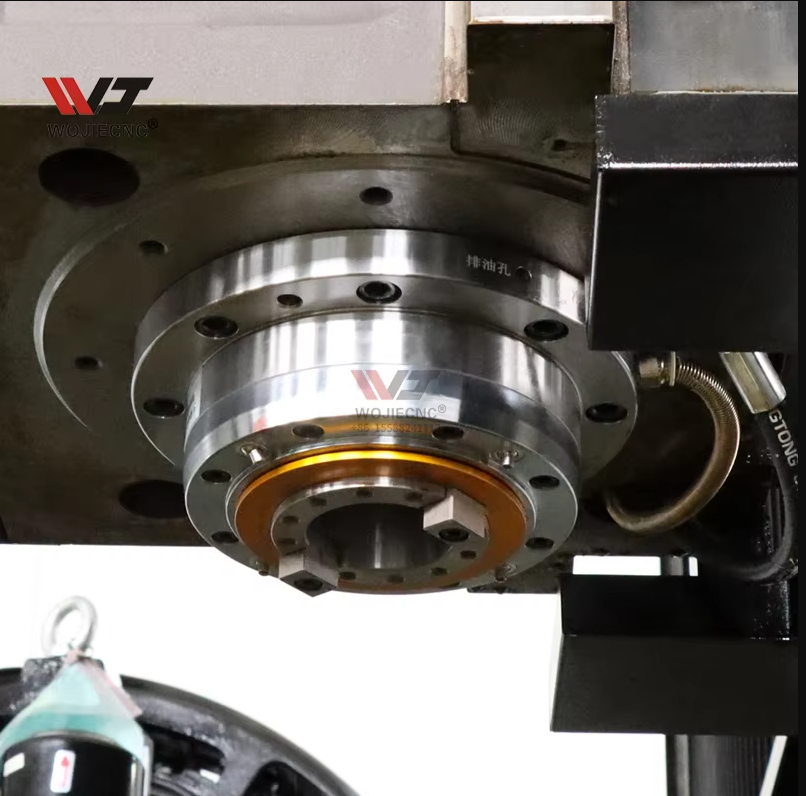

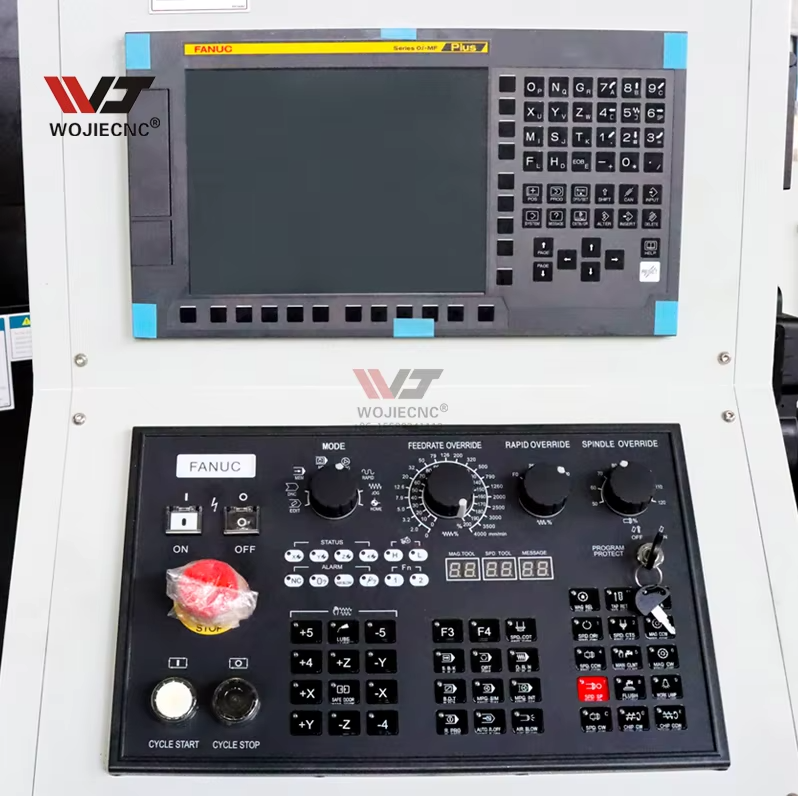

System sterowania GSK / Siemens / Fanuc / Syntec / Mitsubishi Marka systemu jest dobierana zgodnie z wymaganiami klienta. Marka całkowitego układu serwonapędowego obrabiarki jest taka sama jak marka systemu.	Wrzeciono Wrzeciony pochodzą od tajwańskich marek, takich jak ROYAL, KENTURN, OKADA, VOLIS, AIMACH itp. Zastosowano grupę wrzecion o wysokiej prędkości, wysokiej precyzji i wysokiej sztywności z dużą nośnością osiową i promieniową. Standardowa prędkość: 6000 obr/min (BT50); opcjonalnie: wrzeciono elektryczne o prędkości 8000 obr/min. Wrzeciono jest standardowo wyposażone w dmuchawę powietrzną oraz pierścieniowe natryskiwanie smaru.

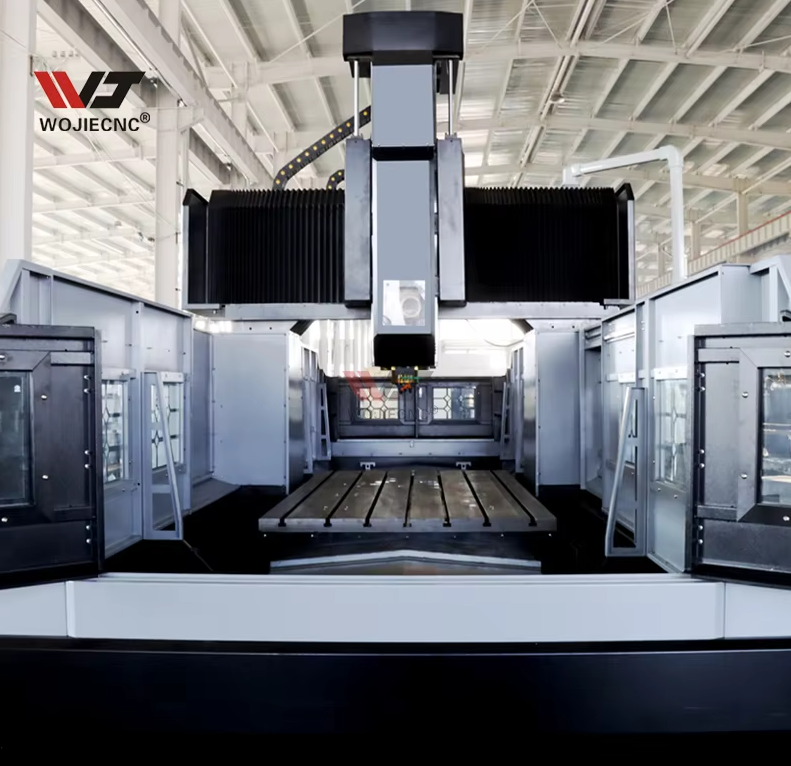

STOLIK ROBOCZY Wymiary stołu roboczego: 3000 × 1500 mm. Stół roboczy został poddany hartowaniu wysokoczęstotliwościowemu w celu zwiększenia sztywności. Dzięki dodaniu obrotowych stołów czwartego i piątego stopnia swobody możliwe jest przetwarzanie różnorodnych części oraz szybka zmiana pomiędzy różnymi zadaniami obróbkowymi, co zwiększa elastyczność produkcji.	Magazyn narzędzi Konfiguracja standardowa: typ ramieniowy, 24T. Cechy produktu: unikalna elektroniczna kontrola krzywej charakterystyki napędu zapewnia lepszy efekt buforowania, dzięki czemu maszyna może być wyposażona w wysokoprędkościowe wrzeciono bezpośrednie oraz wrzeciono wbudowane, co zwiększa jej funkcjonalność.

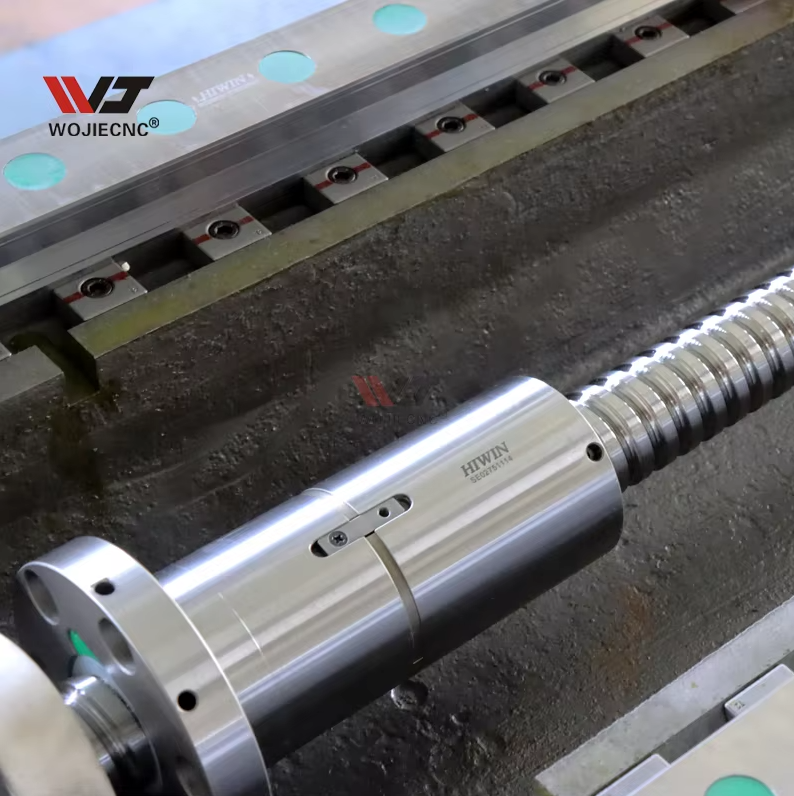

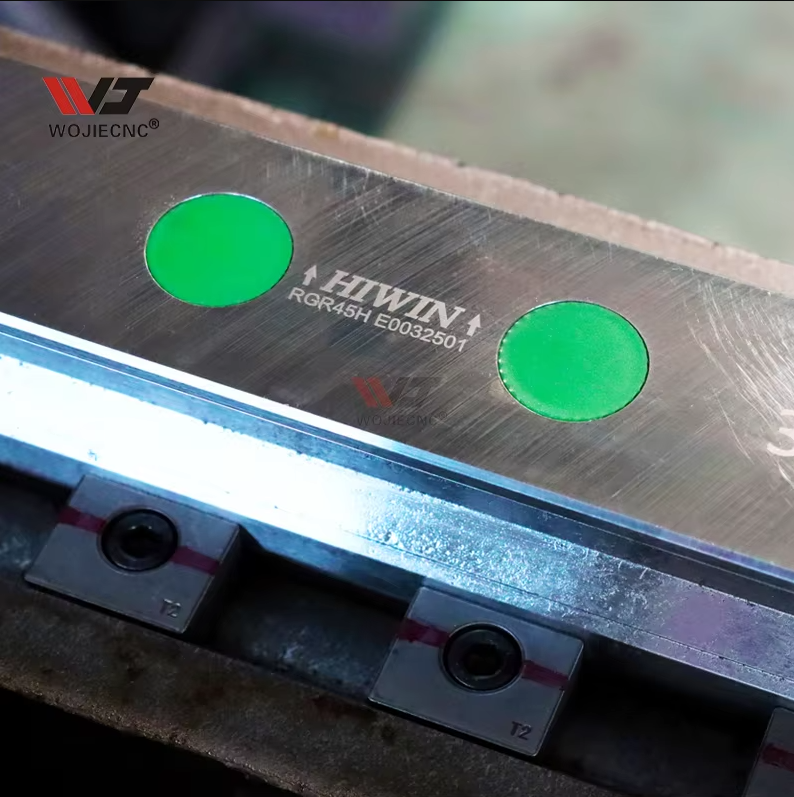

TAIWAN BRAND LINEAR GUIDE WAY Szyny prowadzące osi X i Y wykorzystują tajwańskie szyny prowadzące liniowe, które charakteryzują się wysoką prędkością, dużą sztywnością, niskim tarciem, niskim poziomem hałasu oraz niewielką zmianą temperatury itp.; szyna prowadząca osi Z wykonana jest z twardego materiału (szyna typu „box”).	TAIWAN BRAND SCREW Zasilanie w trzech kierunkach – X, Y i Z – odbywa się za pomocą precyzyjnych, wytrzymałych śrub kulowych o długim skoku z podwójną nakrętką w pierścieniu wewnętrznym i wstępnym dokręceniem. śruby kulowe zapewniają szybkie zasilanie; silnik napędowy jest bezpośrednio połączony ze śrubą za pomocą giętkiego sprzęgła.

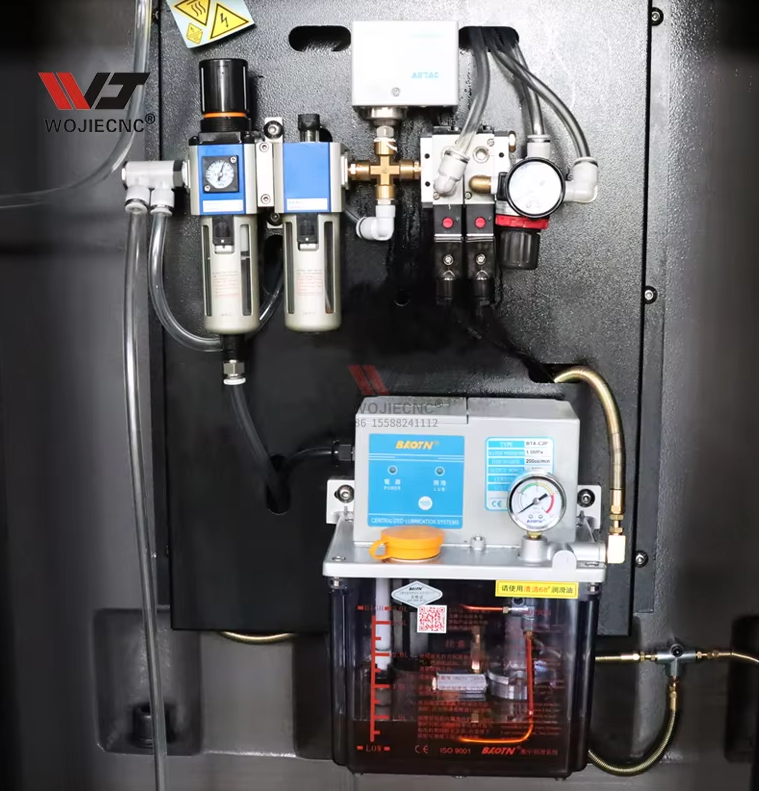

System smarowania Zastosowano scentralizowany system smarowania, który działa w sposób zaprogramowany czasowo, ilościowo, precyzyjny i wydajny, zapewniający wygodę i niezawodność w użytkowaniu oraz sprzyjający przedłużeniu czasu eksploatacji obrabiarki.	Pudełko elektryczne Konfiguracja standardowa: DELIX

Przedstawienie firmy:

ZAOZHUANG WOJIE CNC MACHINERY Co., LTD. posiada:

1. Ponad 60 000 m² fabryki z ponad 150 pracownikami.

2. Ścisła kontrola jakości z ponad 24-etapowym procesem testowania.

3. Ponad 30-letnie doświadczenie w produkcji maszyn CNC.

4. Obsługa online 24 godziny na dobę.

5. Handel z klientami w ponad 150 krajach na całym świecie.

6. Współpraca znanego marki, takich jak SIEMENS, FANUC, SYNTEC itp.

7. Obsługa ODM i OEM.

8. Czas gwarancji to 24 miesiące.

Dostarczamy maszyny lepszej jakości, bardziej wydajne oraz kompleksowe usługi posprzedażowe dla klientów. Szczerze mamy nadzieję na nawiązanie kontaktu z przyjaciółmi z różnych krajów i osiągnięcie współpracy typu win-win.
